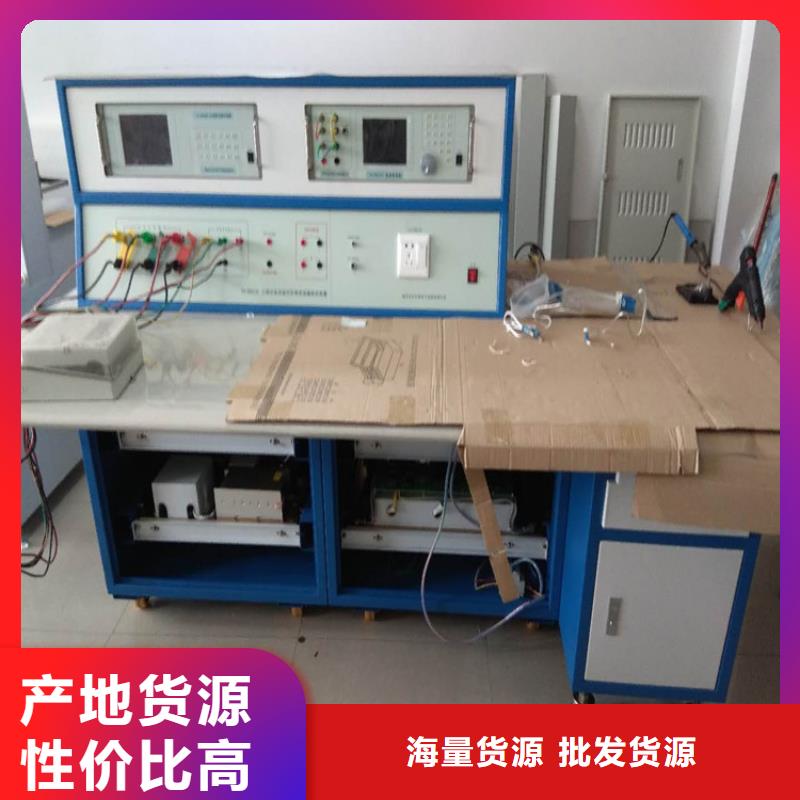

洛陽交流采樣現場校驗儀 說明：前面板輸出端子均為交流輸出；后面板輸出端子均為直流輸出及75mV以下，1mA以下，專用端子。面板上6個電位器為三相電壓、三相電流手動細調。七、鍵盤布置見圖：（見附圖2）鍵盤各按鍵功能說明：1、數字鍵：【0】—【9】為數字鍵，可配合【電壓】、【電流】、【頻率】、相位】鍵使用等到相應的輸出，可配合【存貯】、【表號】、【查詢】鍵使用得到所需調出的校表數據，可配合【分格】、【變比】、【參數】鍵使用輸入校表數據，可配合液晶顯示窗口的主菜單、子菜單提供相應的支持。2、 功能鍵：【 ? 】1、可配合數字鍵作為小數點使用；2、可在有變比的表校驗時改變KW為MW的單位例如輸入額定功率為30Mvar功率置入為按【參數】【 3 】【 0 】【參數】鍵，按【 ? 】鍵改變單位；【變比】有變比的表校驗時，按【變比】鍵.置入方式為按【變比】鍵，光標移至PT欄按數字鍵置入電壓變比，再按【變比】鍵確認光標移至CT欄，同樣按數字鍵置入電流變比，按【變比】鍵確認；【校驗】為校表命令的執行鍵；【參數】可配合數字鍵輸入相應被校表常數；【存貯】1、用于存貯被校表數據如需存貯被校表數據，校完表后按“存儲→相應的序號”如校完第三塊表需存貯，則操作步驟如下：按“【存儲】、【 3 】”鍵，則被校表數據存在第三塊表內；2、可配合其它鍵用于軟件修正標準表數據操作 詳情請見附頁中TH-3020多功能校準儀面板修正方法【計算/打印】校儀表時每按一次計算一次誤差，為打印被試表的校驗結果；【電壓】配合數字鍵使用，是所輸入數字幅值電壓的執行鍵?！倦娏鳌颗浜蠑底宙I使用，是所輸入數字幅值電流的執行鍵。【頻率】配合數字鍵使用，是所輸入數字幅值頻率的執行鍵?！鞠辔弧颗浜蠑底宙I使用，是所輸入數字幅值相位的執行鍵。【查詢】配合數字鍵及【表號】鍵使用，可用于查詢已存入的被校表數據；如需查詢第三塊表的數據，步驟如下：按“【查詢】→【 3 】（被查詢表的序號）→【表號】”鍵，菜單則顯示第三塊表數據。

<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準

洛陽交流采樣現場校驗儀當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據菜單中提示按相應的數字鍵粗調或細調頻率值。按第四次【↑】鍵后頁面顯示為：開機默認相位為0°，操作方法同上。當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調相位值。按第五次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電流值。按第六次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電壓值。指示儀表校表舉例：例1、校一塊0—7.5A，15分格直流電流表1、把被校表與本裝置后端的直流輸出連接，看主菜單選擇相應的校驗方式，按數字鍵【8】進入直流電流表校驗； 2、看子菜單顯示，選擇電流量程10A，按【↑】鍵將光標移至額定電流欄，按數字鍵【7】額定電流欄變為10A；（如圖所示）（進入直流后按【↓】鍵返回主菜單；）3、鍵入參數、分格：按【參數】鍵，光標移至被檢表額定電流欄按數字鍵【7】【 ? 】【5】【參數】鍵確認，完成被校表額定電流量程置入；按【分格】鍵光標移至總分格數欄，這時按數字鍵【1】【5】【分格】鍵確認，光標移至“分格”按【分格】鍵完成被校表各項參數置入；

<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準

洛陽交流采樣現場校驗儀本裝置是按照GB/T13729-92《遠動終端通用技術條件》、DL/T630-1997《交流采樣遠動終端通用技術條件》和檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、電力公司《交流采樣測量裝置校驗規范》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 307-2006的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 可半自動或自動檢驗交流采樣裝置和電測量變送器（電壓變送器、電流變送器、功率變送器、頻率變送器、功率因數變送器、電能變送器）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．3 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．4 功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準
<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準

洛陽交流采樣現場校驗儀進入半自動測試誤差程序后，顯示如圖12所示。“上升/下降標準值”是指內置標準測得的一次電壓實際值（無變比時，顯示為二次電壓實際值），“誤差”是指引用誤差，以百分數表示。裝置自動將電壓（A相）升到個均勻校驗點附近，同時顯示出“上”和“上升誤差值”，然后（上升）輸出電壓使被檢電壓表的指針或顯示值對準個均勻校驗點（當“誤差值”、“變差值”沒超過等級時，屏幕中“誤差值變差值”顏色顯示成粉紅色。超過時，“誤差值”、“變差值”顏色會顯示成紅色），按“OK”鍵完成此點校驗；然后裝置自動將電壓升到第二個均勻校驗點附近，進行第二個均勻校驗點校驗。依此類推，完成全部均勻校驗點（或全部均勻校驗點和上限值校驗點）的上升校驗 若選擇“做變差”項目，則完成所有均勻校驗點（或所有均勻校驗點和上限值校驗點）的上升校驗后，裝置自動將電壓升至超出一個均勻（或上限值）校驗點少許，同時顯示出一個均勻（或上限值）校驗點的下降值、下降誤差及變差和自動將輸出電壓調節處于步進下降狀態。同樣操作員用”、“0.01％”、“0.005％”鍵調節（下降）輸出電壓使被檢電壓表的指針或顯示值對準一個均勻（或上限值）校驗點，按“OK”鍵完成此點檢測；然后裝置自動將電壓降至超出倒數第二個校驗點少許，進行倒數第二個校驗點校驗，依此類推。完成全部均勻校驗點上升、下降試驗后，可通過鍵查看各均勻校驗點（或各均勻校驗點和上限值校驗點）的誤差和變差。

洛陽交流采樣現場校驗儀 說明：前面板輸出端子均為交流輸出；后面板輸出端子均為直流輸出及75mV以下，1mA以下，專用端子。面板上6個電位器為三相電壓、三相電流手動細調。七、鍵盤布置見圖：（見附圖2）鍵盤各按鍵功能說明：1、數字鍵：【0】—【9】為數字鍵，可配合【電壓】、【電流】、【頻率】、相位】鍵使用等到相應的輸出，可配合【存貯】、【表號】、【查詢】鍵使用得到所需調出的校表數據，可配合【分格】、【變比】、【參數】鍵使用輸入校表數據，可配合液晶顯示窗口的主菜單、子菜單提供相應的支持。2、 功能鍵：【 ? 】1、可配合數字鍵作為小數點使用；2、可在有變比的表校驗時改變KW為MW的單位例如輸入額定功率為30Mvar功率置入為按【參數】【 3 】【 0 】【參數】鍵，按【 ? 】鍵改變單位；【變比】有變比的表校驗時，按【變比】鍵.置入方式為按【變比】鍵，光標移至PT欄按數字鍵置入電壓變比，再按【變比】鍵確認光標移至CT欄，同樣按數字鍵置入電流變比，按【變比】鍵確認；【校驗】為校表命令的執行鍵；【參數】可配合數字鍵輸入相應被校表常數；【存貯】1、用于存貯被校表數據如需存貯被校表數據，校完表后按“存儲→相應的序號”如校完第三塊表需存貯，則操作步驟如下：按“【存儲】、【 3 】”鍵，則被校表數據存在第三塊表內；2、可配合其它鍵用于軟件修正標準表數據操作 詳情請見附頁中TH-3020多功能校準儀面板修正方法【計算/打印】校儀表時每按一次計算一次誤差，為打印被試表的校驗結果；【電壓】配合數字鍵使用，是所輸入數字幅值電壓的執行鍵?！倦娏鳌颗浜蠑底宙I使用，是所輸入數字幅值電流的執行鍵?！绢l率】配合數字鍵使用，是所輸入數字幅值頻率的執行鍵?！鞠辔弧颗浜蠑底宙I使用，是所輸入數字幅值相位的執行鍵?！静樵儭颗浜蠑底宙I及【表號】鍵使用，可用于查詢已存入的被校表數據；如需查詢第三塊表的數據，步驟如下：按“【查詢】→【 3 】（被查詢表的序號）→【表號】”鍵，菜單則顯示第三塊表數據。

<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準

洛陽交流采樣現場校驗儀當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據菜單中提示按相應的數字鍵粗調或細調頻率值。按第四次【↑】鍵后頁面顯示為：開機默認相位為0°，操作方法同上。當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調相位值。按第五次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電流值。按第六次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電壓值。指示儀表校表舉例：例1、校一塊0—7.5A，15分格直流電流表1、把被校表與本裝置后端的直流輸出連接，看主菜單選擇相應的校驗方式，按數字鍵【8】進入直流電流表校驗； 2、看子菜單顯示，選擇電流量程10A，按【↑】鍵將光標移至額定電流欄，按數字鍵【7】額定電流欄變為10A；（如圖所示）（進入直流后按【↓】鍵返回主菜單；）3、鍵入參數、分格：按【參數】鍵，光標移至被檢表額定電流欄按數字鍵【7】【 ? 】【5】【參數】鍵確認，完成被校表額定電流量程置入；按【分格】鍵光標移至總分格數欄，這時按數字鍵【1】【5】【分格】鍵確認，光標移至“分格”按【分格】鍵完成被校表各項參數置入；

<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準

洛陽交流采樣現場校驗儀操作說明5．1注意事項： 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。 電壓輸出不能短路，電流輸出不能開路。 在源操作中要改變電壓或電流檔位，需先將電壓或電流降為零，然后再切換檔位。校驗75mV表，需專用四芯測試線，輸出端在后板上。＊ 裝置檢定三相兩元件表時，被檢儀表的B相接裝置電壓的公共端Uo（黑端）。 裝置檢測交流單相表時，被檢儀表輸入接裝置的A相輸出端。 裝置檢定電流輕負載表時，請將后板重載/輕載開關向下切換到“輕載（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 關機的順序是先將電壓、電流退到零，再撳電源開關。按存儲鍵后數據存儲未結束不可中斷電源，以免數據遭到破壞！進行初始化時，不可中斷電源，以免數據遭到破壞！交流采樣器·變送器·儀表校驗裝置1：源操作：指示儀表3：變送器4：交流采樣5：檔位校準6：遠控青島天正華意電氣設備有限公司圖35. 主菜單開機后液晶顯示器出現圖3所示主菜單畫面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作源操作是指在裝置輸出范圍內，根據需要對交流、直流輸出進行設置，可采用“比對法”進行檢測儀表。源操作分為“交流輸出設置”操作和“直流輸出設置”操作。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示如圖4。在這里，可根據需要對交流源輸出進行設置。

<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準
<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準

洛陽交流采樣現場校驗儀三相多功能標準表產品概述三相多功能標準表其核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。顯示器采用6.5寸TFT彩色液晶屏，圖表字符顯示清晰。裝置具有量程寬、精度高、工作穩定可靠、操作簡單的特點。主要功能及特點1． 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2． 可測量電壓、電流諧波含量和波形失真度；3． 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHz；4． 可測量校驗裝置的電壓、電流、功率穩定度；5． 可測量校驗裝置的標準偏差估計值；6． 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；7． 可測量校驗裝置安放被檢表位置的磁感應強度；8. 可測量直流電壓和直流電流（選項）；9． 變送器測量（選項）；10．設有RS-232接口，可由PC進行控制操作；11. 與交直流電表·變送器校驗臺配合，可組成一套高精度、高穩定度的0.05級三相交流電表測試系統。主要技術指標交流測量·電壓量程(V): 6.25、12.5、25、50、100、200、400、800，全自動切換，1000V； ·電流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自動切換；·電壓、電流、功率測量準確度 ±(0.03％RD＋0.02％RG)； ·電能測量準確度 ±0.05％；·標準脈沖輸出 ≤2MHz；·頻率測量范圍 45～65Hz；·頻率測量準確度 5×10-5；·相位測量誤差±0.02°；·功率因數測量誤差 ±0.0001；·諧波及失真度測量 諧波次數31次；諧波誤差

<洛陽>天正華意電氣設備有限公司 洛陽直流標準功率源標準 <洛陽>天正華意電氣設備有限公司

洛陽交流采樣現場校驗儀當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據菜單中提示按相應的數字鍵粗調或細調頻率值。按第四次【↑】鍵后頁面顯示為：開機默認相位為0°，操作方法同上。當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調相位值。按第五次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電流值。按第六次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電壓值。指示儀表校表舉例：例1、校一塊0—7.5A，15分格直流電流表1、把被校表與本裝置后端的直流輸出連接，看主菜單選擇相應的校驗方式，按數字鍵【8】進入直流電流表校驗； 2、看子菜單顯示，選擇電流量程10A，按【↑】鍵將光標移至額定電流欄，按數字鍵【7】額定電流欄變為10A；（如圖所示）（進入直流后按【↓】鍵返回主菜單；）3、鍵入參數、分格：按【參數】鍵，光標移至被檢表額定電流欄按數字鍵【7】【 ? 】【5】【參數】鍵確認，完成被校表額定電流量程置入；按【分格】鍵光標移至總分格數欄，這時按數字鍵【1】【5】【分格】鍵確認，光標移至“分格”按【分格】鍵完成被校表各項參數置入；

洛陽交流采樣現場校驗儀 3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。四、技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃ 4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。
