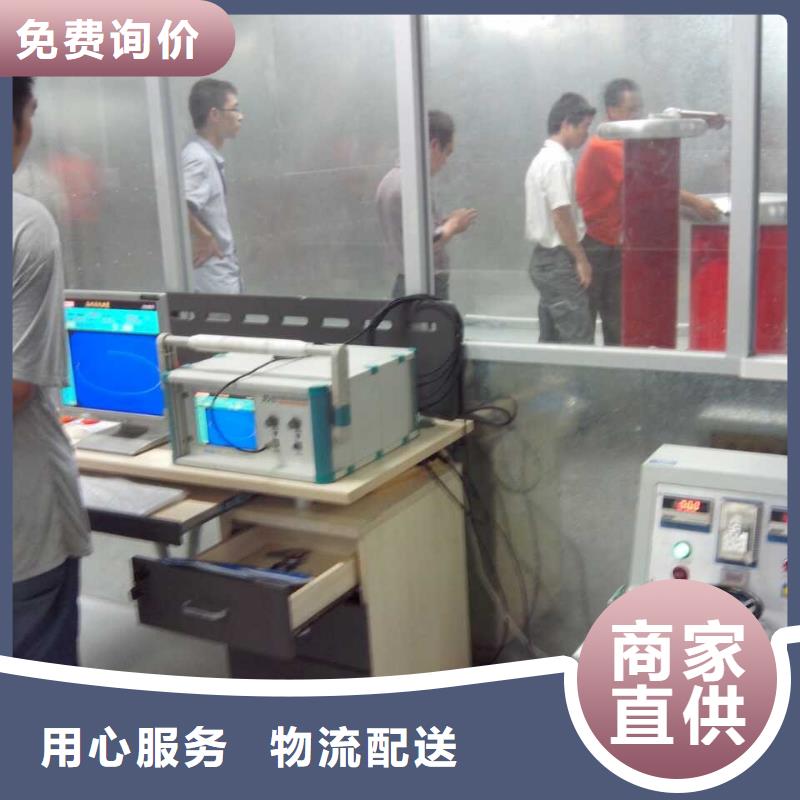

漯河工頻高壓局放試驗裝置 35kV電壓等級電工產品工頻無局放試驗設備成套裝置技術方案一、適用范圍本設備主要用于部分35kV電壓等級以下電力產品如電壓電流互感器、電力變壓器、高壓開關柜、高壓斷路器、電纜附件、所有絕緣器具等高壓試品進行工頻倍頻耐壓、局部放電試驗及其科學研究試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω、主要設備的技術參數（一）、YDTW-10/100工頻無暈試驗變壓器額定容量：10kVA高壓額定電壓：100 kV低壓額定電壓：0.22kV高壓額定電流：0.1A低壓額定電流：45.5A測量繞組電壓：100V相數：單相聯結組：II0阻抗電壓：≤10％輸出波形畸變率：≤3％工頻耐壓水平：110kV/1min局部放電量：額定電壓下≤5PC80％額定電壓下≤3PC允許運行時間：額定電壓、額定電流下運行1分鐘；2/3額定電壓、2/3額定電流下連續運行冷卻方式：油浸自冷

<漯河>天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置 此后，隨著外施電壓U(t)經過峰值Um后減小，外施電壓在氣泡中建立反方向電場，由于氣泡中殘存的內電場電壓方向與外電場方向相反，故外施電壓須經(Us＋Ur))的電壓變化，才能使氣泡上的電壓達到擊穿電壓Vc，(假定正、負方向擊穿電壓Vc相等)，產生一次局部放電。放電很快熄滅，氣泡中電壓瞬時降到殘余電壓Vr(也假定正、負方向相同)。外施電壓繼續下降，當再下降(Us-Ur)時，氣泡電壓就又達到Vc從而又產生一次局部放電。如此重復上述過程，直到外施電壓升到反向蜂值一Um的增量Δ不足以達到(Us-Ur)為止。外施電壓經過一Um峰值后，氣泡上的外電場方向又變?yōu)檎较颍c氣泡殘余電壓方向相反，故外施電壓又須上升(Us＋Ur)產生第—次放電，熄滅后，每經過Us—Ur的電壓上升就產生一次放電，重復前面所介紹的過程。如圖1—2所示。

<漯河>天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置 變壓器感應局放試驗測試系統技術方案一、適用范圍本設備主要用于部分35kV電壓等級、20000KVA等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％主要設備的技術參數（一）、TH-2007多通道局部放電檢測儀簡介TH-2007多通道局部放電檢測儀是我們繼TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，TH－2007多通道局部放電檢測儀比TH－8601、TH－9801、TH－2002局放儀在設計上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。

<漯河>天正華意電氣設備有限公司
找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司 <漯河>天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置工頻無局放試驗變壓器成套裝置技術方案一、適用范圍本設備主要用于部分220kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω主要設備的技術參數1、TH-150/300工頻無暈試驗變壓器型號：YDTW-150/300相數：單相頻率：50Hz額定容量：150kVA額定輸入電壓：0.4kV額定輸出電壓：300kV額定輸入電流：375A額定輸出電流：0.5A阻抗電壓：≤10％輸出波形畸變率：≤3％工頻耐壓水平：330kV/1min局部放電量：額定電壓下≤10PC80％額定電壓下≤5PC允許運行時間：額定電壓、額定電流下運行1分鐘；1/2額定電壓、1/2額定電流下連續運行冷卻方式：油浸自冷結構形式：絕緣外殼環氧玻璃絲繞制，可移動。頂罩外徑×高：1450×2500 （單位：mm）重量：2100KG2、T-150單相電動柱式調壓器型號：TEDGZ-150額定容量：150kVA額定電壓：（輸入/輸出）0.38/0-0.42kV額定電流：（輸入/輸出）395/357A相數：單相 頻率：50Hz冷卻方式：干式自冷升壓、降壓的速度和方式：滿足GB/T16927標準的要求外形尺寸：800×800×700 mm3重量：900kg輸出電壓波形畸變率：≤3％運行時間：1.1倍額定電壓下運行1分鐘，額定電壓、額定電流運行30分鐘

漯河工頻高壓局放試驗裝置 校正脈沖發生器1、用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照TH-2010多通道局部放電檢測儀3、檢測阻抗的選擇：適當的選擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

<漯河>天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司
找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司 <漯河>天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置 局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。第二章局放測試的試驗系統接線。在了解了局部放電的基本理論之后，在本章我們的重點轉向實際操作，我們先介紹局部放電測試中常用的三種接法，隨后我們再介紹整個系統的接線電路，我們再分別介紹幾種典型的試品的試驗線路。

漯河工頻高壓局放試驗裝置中高頻工業設備的干擾圖形。（圖5—13）波形特點：連續發生，僅出現在電源波形的半周內。原因：感應加熱裝置和頻率接近檢測頻率的超聲波發生器等。（11）鐵芯磁飽和諧波的干擾圖形波形特點：較低頻率的諧波振蕩，出現在兩個半周上，幅值隨試驗電壓升高而增大，不加電壓時消失，有重現性。原因：試驗系統各種鐵芯設備（試驗變壓器、濾波電抗器、隔離變壓器等）磁飽和產生的諧振。電極在電場方向機械移動的干擾圖形。（圖 5—15）波形特點：僅在試驗電壓的半周（正或負）上出現的與峰值對稱的兩個放電響應，幅值相等，而脈沖方向相反，起始電壓時兩個脈沖在峰值處靠得很近，電壓升高時逐漸分開，并可能產生新的脈沖訊號對。原因：電極的部分（尤其是金屬箔電極）在電場作用下運動。漏電痕跡和樹枝放電波形特點：放電訊號波形與一般典型圖象均不符合，波形不規則不確定。原因：玷污了的絕緣上漏電或絕緣局部過熱而致的碳化痕跡或樹枝通道。在放電測試中必須保證測試回路中其它元件（試驗變壓器、阻塞線圈、耦合電容器、電壓表電阻等）均不放電，常用的辦法是用與試品電容數量級相同的無放電電容或絕緣結構取代試品試驗，看看有無放電。了解了各種放電類型的波形特征，來源以及識別干擾后就可按具體情況采取措施排除干擾和正確地進行放電測量了。

<漯河>天正華意電氣設備有限公司
找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司 <漯河>天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置無局放耦合電容器兼分壓器 型號：FOF-150/200額定電壓：150kV 高壓臂電容量：200pF標稱分壓比：1000：1電容器介質損耗角正切值：在20℃，0.9─1.1UN下不大于0.002電容器短時工頻耐壓值為1.1UN 允許運行時間：UNIN運行60min70％UNIN 連續運行介質損耗：≤0.5％測量精度：≤±1％頻率：50~200Hz電容量偏差范圍：-5~＋10％（五）無局放保護電阻保護電阻連接在試驗變壓器與耦合電容器之間用來限制試品閃絡時的短路電流，保護試品及試驗變壓器。結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。型號：RD-150/0.1額定電壓：150kV額定電流：0.1A電阻值： 3kΩ運行時間：1h溫升：額定條件運行時，電阻表面溫升不大于55K（六）工頻無暈試驗變壓器 型號：YWDT-15kVA/150kV 額定容量：15kVA額定輸入電壓：0.38kV 額定輸入電流：39.5A額定輸出電壓：150kV額定輸出電流：0.1A測量繞組電壓：150V聯結組：II0冷卻方式：ONAN使用條件：戶內允許運行時間：100％UNIN 運行60min70％UNIN連續運行相數：單相頻率：50Hz局部放電量：100％UN ≤3pC產品結構：環氧玻璃絲繞制絕緣外殼（七）試驗開關柜7.1接觸式電動調壓器型號：TEDG-15容量：15kVA輸入電壓：0.5kV，單相，150Hz輸入電流：30A輸出電壓：0~0.55kV，單相，150Hz輸出電流：27.3A7.2電源隔離濾波器型號：LB-15額定容量：15kVA 圖片僅供參考額定輸入電壓：0.38kV額定輸入電流：39.47A額定輸出電壓：0.38kV額定輸出電流：39.47A 相數：單相頻率：50Hz 衰減特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用條件：戶內冷卻方式：自然冷卻7.3三倍頻變壓器型號：SGP-20容量：20kVA輸入電壓：0.38kV，三相，50Hz 輸入電流：30.4A輸出電壓：0.5kV，單相，150Hz輸出電流：23.1A7.4三倍頻補償裝置型號：BKDG-15容量：15kvar額定電壓：500V電抗值：20Ω~40Ω三種電容值：1uF~50uF三種

<漯河>天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置局放工頻耐壓試驗裝置技術方案青島天正華意電氣設備有限公司目 錄一、設備適用范圍方案編寫說明 使用條件遵循技術標準設備組成總體技術要求、系統各單元技術要求、參數計算和選擇出廠試驗及驗收 - 10 --5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度： ≤3000m環境溫度：－15℃～＋40℃日溫差： ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力: ≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內四、遵循技術標準JB/T9641 試驗變壓器GB10229 電抗器GB1094.1～GB1094.5電力變壓器 GB/T.311.1 高壓輸變電設備的絕緣與配合GB/T16927.1高電壓試驗技術部分 一般試驗要求GB/T16927.2 高電壓試驗技術第二部分測量系統GB7328 變壓器和電抗器的聲級測量GB/7354 局部放電測量GB/T509電力變壓器試驗導則GB2536變壓器油JB/T563 耦合電容器及電容分壓器訂貨技術條件JB/T8169 耦合電容器及電容分壓器GB4208外殼防護等級GB/T191 包裝儲運圖示標志DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器GB5273 變壓器、高壓電器和套管的接線端子GB/T11920 電站電氣部分集中控制裝置通用技術條件IEC60-1 高電壓試驗技術DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

<漯河>天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司 <漯河>天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置 橢圓掃描時基：（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。（2）旋轉：以30°為一檔旋轉，調整觀察角度。（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率20dB。（4）正負脈沖響應不對稱性±100Hz脈沖上升沿時間：100us注入電容：10PF，100PF電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V八、15KVA三倍頻電源變壓器輸入電壓：三相380 V， 50 Hz輸出電壓： 0 ～ 250 V， 150 Hz輸入電流： 22.8 A輸出電流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA負載特性：阻性、感性、容性均可調壓方式：單相、電動調壓允許運行時間：0.5h冷卻方式：干式自冷試驗控制臺1.1、JFE-2003液晶型局部放電檢測儀部分本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。產品特點：?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。?操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。?自由選擇橢圓、直線、正弦顯示方式?采用數字開窗技術，可避免干擾對測量的影響。?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。?可對當前放電圖譜進行保存，實現測試結果的可追溯性。

漯河工頻高壓局放試驗裝置 概述TH-2020智能局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH-2002、TH-2006局放儀的基礎上采用嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。與傳統的模擬式示波管顯示局部放電檢測儀相比有以下特點：1.彩色顯示器，雙色顯示波形，更清晰直觀；2.可鎖定波形，更方便仔細查看放電波形細節；3.自動測量并顯示試驗電源時基頻率，無需手動切換；4.配備VGA接口，可外接大尺寸顯示器；5.與示波管相比壽命更長。6.具有波形鎖定、打印試驗報告功能本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。

<漯河>天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置 由以上局部放電過程分析，同時根據局部放電的特點（同種試品，同樣的環境下，電壓越高局部放電量越大）可以知道：一般情況下，同一試品在一、三象限的局部放電量大于二、四象限的局部放電量。那是因為它們是電壓的上升沿。（第三象限是電壓負的上升沿）。這就是我們測量中為什么把時間窗刻意擺在一、三象限的原因。三、局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。

<漯河>天正華意電氣設備有限公司
找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司 <漯河>天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。

<漯河>天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司
<漯河>天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置 采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。根據上述原理圖可以看出，局部放電測試的靈敏度和準確度和整個系統密切相關，要想順利和準確的進行局部放電測試，就必須將整個系統考濾周到，包括系統的參數選取和連接方式。另外，在現場試驗時，由于是驗證性試驗，高壓限流電阻可以省掉。三、幾種典型試品的接線原理圖。（1）電流互感器的局放測試接線原理圖a電流互感器接線（2）電壓互感器的局放測試接線原理圖A．工頻加壓方式接線原理圖B．高頻加壓方式接線原理圖為了防止電壓互感器在工頻電壓下產生大的勵磁電流而損壞，高壓電壓互感器一般采取自激勵的加壓方式。在電壓互感器的低壓側加一倍頻電源，在電壓互感器的高壓端感應出高壓來進行局部放電實驗。這就是通常所說的三倍頻實驗。其接線原理圖

找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司

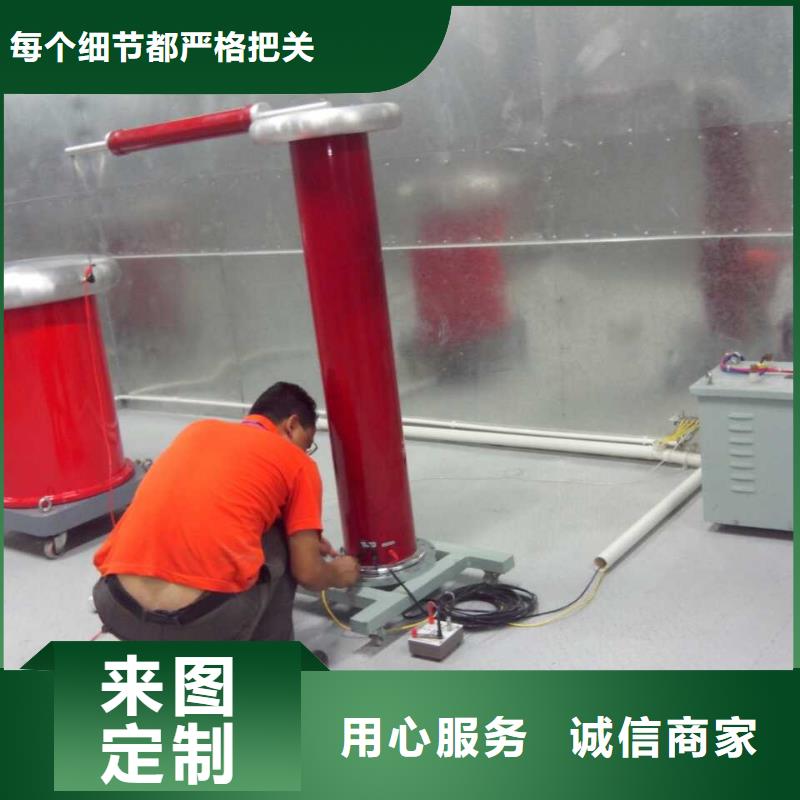

漯河工頻高壓局放試驗裝置 耦合電容器型號：OWF -400/300額定頻率：50Hz標稱電容量：400PF額定電壓：300kV工頻耐壓水平：330kV/1min局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：油浸移動式，由頂罩、高壓臂、低壓臂和底座組成，可作為耦合電容器進行局部放電測量。4、G300-0.5工頻保護電阻型號：GR300-0.5額定頻率：50Hz額定電壓：300kV標稱電阻：5kΩ局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。5、KZT-9901工頻控制臺型號 操作裝置功能：1)設有過電壓、過電流等多種保護2)設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；3)采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；4)設有聲光警告5)設有零壓合閘、試品擊穿自動回零功能6)設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位7)電源為220V控制6、電源濾波器型號：LB-150/0.38額定電壓：0.38kV額定容量：150kVA衰減特性：10KHz－100KHz 衰減≥50dB100KHz－300KHz 衰減≥60dB局部放電水平： 額定電壓下 Q≤ 3PC干式自然冷卻結構7、JFD-2006數字式局部放電檢測儀（集成在控制臺內）系統主要性能技術指標可測試品的電容量范圍6PF~250μF檢測靈敏度允許電流

<漯河>天正華意電氣設備有限公司 找漯河紅外測高測距儀廠家選天正華意電氣設備有限公司

漯河工頻高壓局放試驗裝置無局放耦合電容器兼分壓器 型號：FOF-150/200額定電壓：150kV 高壓臂電容量：200pF標稱分壓比：1000：1電容器介質損耗角正切值：在20℃，0.9─1.1UN下不大于0.002電容器短時工頻耐壓值為1.1UN 允許運行時間：UNIN運行60min70％UNIN 連續運行介質損耗：≤0.5％測量精度：≤±1％頻率：50~200Hz電容量偏差范圍：-5~＋10％（五）無局放保護電阻保護電阻連接在試驗變壓器與耦合電容器之間用來限制試品閃絡時的短路電流，保護試品及試驗變壓器。結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。型號：RD-150/0.1額定電壓：150kV額定電流：0.1A電阻值： 3kΩ運行時間：1h溫升：額定條件運行時，電阻表面溫升不大于55K（六）工頻無暈試驗變壓器 型號：YWDT-15kVA/150kV 額定容量：15kVA額定輸入電壓：0.38kV 額定輸入電流：39.5A額定輸出電壓：150kV額定輸出電流：0.1A測量繞組電壓：150V聯結組：II0冷卻方式：ONAN使用條件：戶內允許運行時間：100％UNIN 運行60min70％UNIN連續運行相數：單相頻率：50Hz局部放電量：100％UN ≤3pC產品結構：環氧玻璃絲繞制絕緣外殼（七）試驗開關柜7.1接觸式電動調壓器型號：TEDG-15容量：15kVA輸入電壓：0.5kV，單相，150Hz輸入電流：30A輸出電壓：0~0.55kV，單相，150Hz輸出電流：27.3A7.2電源隔離濾波器型號：LB-15額定容量：15kVA 圖片僅供參考額定輸入電壓：0.38kV額定輸入電流：39.47A額定輸出電壓：0.38kV額定輸出電流：39.47A 相數：單相頻率：50Hz 衰減特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用條件：戶內冷卻方式：自然冷卻7.3三倍頻變壓器型號：SGP-20容量：20kVA輸入電壓：0.38kV，三相，50Hz 輸入電流：30.4A輸出電壓：0.5kV，單相，150Hz輸出電流：23.1A7.4三倍頻補償裝置型號：BKDG-15容量：15kvar額定電壓：500V電抗值：20Ω~40Ω三種電容值：1uF~50uF三種
