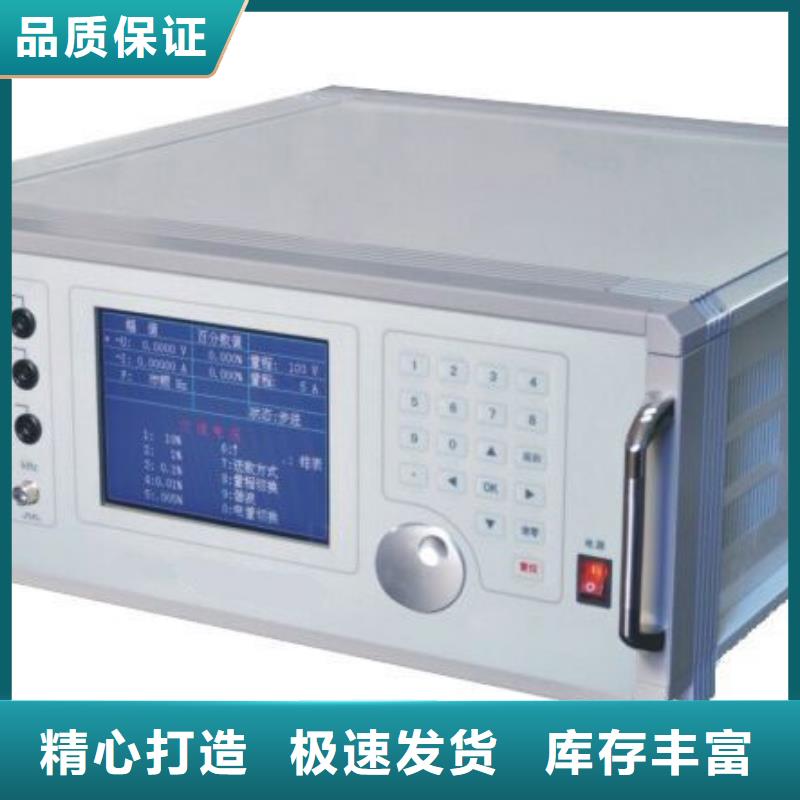

六安三相電能表校驗裝置鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換 、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏，包括主菜單（開機即進入）、十二個功能界面，顯示內容豐富。

六安三相電能表校驗裝置電流輸出先自掛表架左側表位的自動壓接表架，由個彈性接表棒通過被校表電流線圈，再由第二個彈性接表棒出，再接至下一個表位的自動壓接表架，串接各被校表直到掛表架右邊一個表位的自動壓接表架。然后，并接電流短接端子的低端（黑色）后，回到裝置的電流源。三相裝置的電壓輸出采用插孔式插座，電壓相線一端插入插孔，另一端的夾子與電能表各相電壓端子高端相連，電壓零線與電壓端子低端相連。如果是手動壓表機構，應先根據被校表的高度調節壓表的機構位置，將被校表接線孔對準自動壓接表架的彈性接表棒插入，同時多功能端子也一一對準后，將壓表手柄下壓。拆卸被校表時，先向上扳壓表手柄釋放被校表，然后上提將被校表取下。如果是自動壓表機構，可能采用電動或氣動壓表方式（選擇功能），將全部被校表準確放入托表盤，托表盤的設計結構可確保被校表各功能端子一一對準壓接表架上的接表探針，這時按下【壓表】按鈕，全部表位壓表的機構自動下壓，彈性接表棒頂住被校表。拆卸被校表時，再次按下【壓表】按鈕，全部表位壓表的機構自動釋放，然后逐一將被校表取下。多功能快速自動壓接表架可將全部接線端子一次壓接完成，由于壓接的端子多，確保被校表與多功能快速自動壓接表架的相對位置就非常重要，這一點是靠托表盤來完成的，因此準確地將被校表放置在托表盤內是非常重要的。在多功能快速自動壓接表架的內部有連接插座，將被校表有功/無功電能脈沖信號、RS-485信號、載波通信信號以及其它功能端子全部引出而無需另外接線。以下電能表端子圖示引自國網智能電能表型式規范文件，圖1-2是直接接入式三相智能電能表的接線端子示意圖，表1-1是其接線端子功能定義。圖1-3是直接接入式三相費控智能電能表的接線端子示意圖，表1-2是其接線端子功能定義。圖1-4是三相智能電能表載波通信模塊狀態指示燈示意圖，表1-3是載波通信模塊狀態指示燈功能定義。

六安三相電能表校驗裝置功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。6、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。可同時檢測主副表的誤差。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。

六安三相電能表校驗裝置 功能特點1儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。5、電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及單相的1A、5A的各種有功和無功電能表。7、可采用光電、手動、脈沖等方式進行電能表校驗。8、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、電網諧波。9、可顯示單相電壓、電流波形。10、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。11、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價12、可選配條碼掃描器，對電表的條碼進行自動錄入。13、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。14、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。15、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好16、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

六安三相電能表校驗裝置接線方式：即，被校驗電能表的類型，該項提供的選項有“三相四線有功”、“三相三線2元件有功”、“單相有功電能”、“三相四線無功”、“ 三相三線2元件無功”等五種模式。用戶可以根據實際情況，選擇正確的選項。CT變比：即電流互感器變比，當被校電能表電流是通過CT采集的，而本儀器采用鉗形電流互感器采集計量CT的一次電流，需在此設定被測電能表外接的CT變比值。如果被校電能表輸入電流與本儀器采集的電流相同，則設置為1。電表等級：被校電表的精度等級，本儀器可以校驗的電能表精度等級主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6種。電表編號：被校電能表的編號，可輸入6位數字。校驗員：校驗人員的編號，可輸入2位數字編號。

六安三相電能表校驗裝置 儀器操作流程儀器使用中嚴格按照操作流程進行開啟儀器電源→接好儀器端測試線→接電能表端測試線及鉗表→設置檢驗參數→校驗→拆除電能表端測試線→關閉儀器→拆除儀器端測試線。注：鉗表“＋”為電流進、“-”為電流出鉗表中間顏色代表相別：黃-A 相、綠-B 相、紅-C 相2.5 接線校驗三相三線制電能表接線方法:在測三相三線電能表時，儀器的Ua、Uc、COM(三相三線測量時 B 相電壓必須接到電壓端子的公共端COM)電壓端子分別接入所測電能表Ua、Uc、Ub，儀器A、C相電流端接入電能表Ia、Ic脈沖輸入裝置接入電能表光電插座。如圖：校驗三相四線制電能表接線方法:在測三相四線時，將儀器的Ua、Ub、Uc、COM電壓端子分別接入所測電能表Ua、Ub 、Uc、COM；儀器A、B、C相電流端接入電能表Ia、Ib、Ic；脈沖輸入裝置接入電能表光電插座。如圖：校驗單相電能表接線方法:任選儀器A、B 、C 相電壓端一相接入所測電能表“火”線，U0接入“0”線；任選A、B、C相電流鉗表中一支夾到電能表電流線；脈沖輸入裝置接入電能表光電插座。注：1、當儀器從火線的進線口取電壓時，鉗表應接到火線出線上，否則會影響校驗誤差準確度；2、當儀器從火線的出線口取電壓時，鉗表應接到火線進線上，否則會影響校驗誤差準確度。如圖(從火線的進線口取電壓)：如圖(從火線的出線口取電壓)脈沖輸入連接根據采用的校驗方式，把相應的脈沖輸入裝置（光電采樣器、手動開關或電子式電能表脈沖輸入插頭）連接至光電頭插座。同時校驗主副表以三相四線表為例在同時校驗主副表時，除脈沖接線以外其他的接線三相四線的接線一樣(請查看三相四線的接線方法)脈沖接線方法，脈沖采集線1接到主表上，脈沖采集線2接到副表上）

六安三相電能表校驗裝置 注意①由于電源中預置有10％的三次諧波，所以在諧波設定中若不含三次諧波，一定要將三次諧波幅度設置為0；②當輸出諧波需要重新設置時一定要將原來已設定的諧波再重新設置；③在“諧波”狀態下不能使用“同步”鍵；④諧波設定后，輸出波形由于含有諧波，這樣，同樣的交流輸出峰值所對應的有功值與諧波時不同，如果在無諧波是調節電位器使顯示，加上諧波后，要獲得的輸出，必須重新調節電位器的位置。由于上述原因，在設定諧波比例較大時直接起動輸出可能會因為波形超出動態范圍而報警，因此在起動諧波輸出前應將電位器輸出旋到小，等起動后再準確調節電位器位置。9、標準偏差計算JYM-3(6)系列產品，高于0.05級的裝置，具有計算被校表標準偏差估計值的功能。裝置在“校值”狀態P顯示轉為顯示標準差估計值S％，S％按照5次相對誤差測量結果計算。10、功能選擇之間的關系在鍵盤上可選擇的功能包括：功率、電能、校值、潛動、自動、選點、諧波、諧值、校驗值11個狀態，其中自動、諧波有些特殊，其余九個狀態可以隨時通過按健轉換。諧波狀態是指電源輸出諧波，同步以外任何一種功能狀態都可以在諧波狀態下進行操作。

六安三相電能表校驗裝置綜合界面介紹為了方便用戶使用，在TH-30開機上電后，儀器將直接進入綜合測試界面。如圖2.4-1所示：圖2.4-1 綜合測試-校表設置“校表參數”模塊為校驗電能表的相關設置參數部分；左下方為當前接入的電壓電流測試信號的向量圖。“電參測量”模塊為當前接入的電壓、電流等各參數實時測量情況。“電表誤差”模塊顯示的是電表校驗的剩余脈沖數以及誤差值。“接線判別”模塊顯示當前接入的電壓、電流信號的接線情況。屏幕右方是本界面的功能按鍵，由于本儀器采用了觸摸屏技術，直接觸按相應功能按鍵可以進入相應界面。其中“數據管理”、“接線判別”、“諧波測試”、“波形顯示”、“主菜單”五項將切換到相應功能的其他界面。而“誤差測試”鍵，是 “綜合測試”界面進行電能表校驗的開始按鍵。
