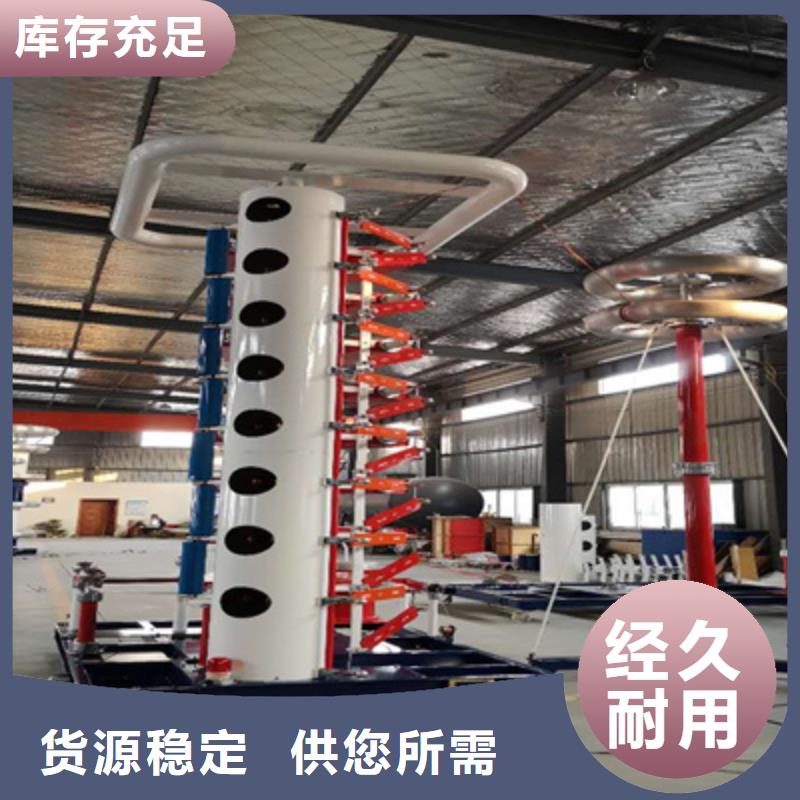

婁底雷電沖擊發生器主要部件1、充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/200mA的高壓整流硅堆反向耐壓200kV，平均電流0.2A，高壓整流硅堆安裝在充電變壓器前面，可倒換充電電壓極性；(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊對稱恒流充電方式；(6)自動控制時，恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器2只，采用50kV，300M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為2級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱2級塔式結構.每級包括2臺MWF50-1.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手、自動調節球隙 (4)單臺脈沖電容為1.00.05F，直流工作電壓50kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；

<婁底>天正華意電氣設備有限公司

婁底雷電沖擊發生器 自動生成測試圖形5.10.1峰值測量: 雙通道沖擊峰值電壓或電流測量模塊，2％測量準確度。5.10.2波形測量: 泰克數字示波器及專用衰減器采樣率:2GS/s帶寬:100M垂直分辨率:9bit 2通道記錄長度:10k點5.10.3波形處理:計算機處理系統臺灣品牌計算機:作為測試數據管理系統軟件: ICM-3000沖擊數字采集測量軟件5.10.4屏蔽操作臺體及隔離濾波電源5.10.5 ICM沖擊數字采集測量系統沖擊數字采集測量系統由各種前置高壓側的沖擊分壓/分流器（或羅克夫斯基線圈）、測量傳輸電纜、后臺低壓側二次衰減器（或匹配器）、示波器或高速采集卡、計算機、采集測量控制軟件組成；在高壓沖擊試驗中所產生的各種波形，該系統可自動完成采集、傳輸、測量、計算、處理、記錄、保存、打印等功能，能滿足各種不同的高壓沖擊試驗中對波形數據的采集及測量的需求，系統、高速、、可靠，完全符合和滿足IEC1083-2、GB/T16896.1標準；其中ICM-3000A沖擊數字采集測量軟件是一套高性能的測量控制軟件。該軟件與Tektronix公司數字示波器配套使用，它能夠通過GPIB接口、RS232串口、USB口、以太網接口方便靈活地遠程控制示波器，完成高壓沖擊試驗的采集測量，能在Windows2000/ WindowsXP/Vista操作系統下穩定地運行，其操作簡單直觀。

雷電沖擊電壓發生器全自動試驗系統裝置質量優
<婁底>天正華意電氣設備有限公司

婁底雷電沖擊發生器測控系統技術協議5.1 ICM控制系統采用ICM型控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。ICM控制系統采用進口器件，前置發生器本體、直流充電電源控制。控控制界面5.2ICM控制系統以日本三菱公司的FX2N系列可編程控制器為核心器件，因而控制器的體積非常小巧，自成獨立單元。控制器可實現手動控制和自動控制。5.3 控制系統采用液晶觸摸屏操作，具備以下控制功能：設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動發出觸發可自動或手動響警鈴報警具有充電過電流和過電壓自動保護可選擇試驗程序進行程序控制（選項）5.4 控制系統可根據設定的充電電壓和充電時間自動進行充電，充電電壓和充電時間可在控制器上的液晶屏數字整定。5.5 控制系統采用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的性。5.6控制系統采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。5.7 控制系統可選擇沖擊電壓發生器使用電動球隙或脈沖間隙觸發。

雷電沖擊電壓發生器全自動試驗系統裝置質量優 <婁底>天正華意電氣設備有限公司

婁底雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有：滿足10kV35kV電壓等級開關，變壓器，互感器等試品雷電沖擊全波耐壓試驗；雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓：400kV2、額定級電壓：100kV3、標稱能量：20kJ4、沖擊總電容：0.25微法(脈沖電容器2微法/75千伏，共8臺).5、總級數：4級6、標準波形參數：(1) 標準雷電沖擊電壓全波，1.2/50s電壓利用系數＞85％（空載400PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<婁底>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統裝置質量優

婁底雷電沖擊發生器主要部件充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/500mA的高壓整流硅堆反向耐壓200kV，平均電流0.5A，高壓整流硅堆安裝在充電變壓器旁：(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊恒流充電方式；(6)恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器，用100kV，400M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為4級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱4級塔式結構.每級包括2臺MWF75-2.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手動調節球隙 (4)單臺脈沖電容為20.05F，直流工作電壓75kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；(5)波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；

婁底雷電沖擊發生器主要部件1、充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/200mA的高壓整流硅堆反向耐壓200kV，平均電流0.2A，高壓整流硅堆安裝在充電變壓器前面，可倒換充電電壓極性；(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊對稱恒流充電方式；(6)自動控制時，恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器2只，采用50kV，300M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為2級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱2級塔式結構.每級包括2臺MWF50-1.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手、自動調節球隙 (4)單臺脈沖電容為1.00.05F，直流工作電壓50kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；

<婁底>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統裝置質量優

婁底雷電沖擊發生器檢測設備測試系統技術方案3.1、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋50℃相對濕度： ≤85％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力： 8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率＜5％地震烈度：地震基本烈度值為6度。3.2、依據標準GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》GB311.1-1997高壓輸變電設備的絕緣配合GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀ZB F24 001-90沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件JB/T8169-1999 耦合電容器及電容分壓器所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。3.3、方案編制說明本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和截波波形試驗。 設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、截波裝置等控制、測量裝置。

<婁底>天正華意電氣設備有限公司

婁底雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

<婁底>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統裝置質量優

婁底雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：

<婁底>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統裝置質量優

婁底雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 高壓輸變電設備的絕緣與配合GB/T 16927.高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀ZBF 24001沖擊電壓試驗實施細則GB/T11920 電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。

<婁底>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統裝置質量優 <婁底>天正華意電氣設備有限公司

婁底雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數200kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為1500，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1．概述3．控制系統的主要功能：手動控制及自算機控制。手動充電方式：手動調節電 ?同步球隙整定的充電電壓，手動調整球隙距離，并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇，用戶可根據試驗需要，分2檔選擇充電速度。?標準化的波形編輯系統，對波形的測量可以通過鼠標拖拉完成，也可方便地縮放波形；?過壓、過流保護，自動接地；?自動點火： 手動控制?緊急分閘，不同于手動分閘，緊急分閘直接通過按鈕切斷主回路電源，用于異常狀況，如控制室停電等。?4．系統結構系統結構示意圖如圖2：圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連，所有底層操作如繼電器開合由下位機控制，上位機通過光纖與下位機相連，通過向下位機發送指令來驅動本體、電源及截波裝置，下位機不斷地采集數據，獲取當前狀態，同時不間斷地向上位機發送采集的數據，分壓器電壓電流信號通過采集模塊連接到上位機。
