婁底三相電能表校驗裝置說明了在正式使用裝置校驗電能表之前的準備工作，并幫助您熟悉裝置的結構特點和裝置的連接，以及裝置的操作。● 裝置工作原理簡介TH-303系列三相智能電能表檢定裝置采用標準電能表法直接比較原理檢定電能表，見圖1-1。檢定裝置參照標準GB/T 11150-2001《電能表檢驗裝置》、計量檢定規程JJG597-2005《交流電能表檢定裝置》，并參考了行業標準DL/T 614-2007《多功能電能表》和計量檢定規程JJG596—2012《電子式電能表》、國網智能電能表系列標準的要求設計和制造，并且充分考慮到供電、計量和電能表制造廠等不同用戶的特點，完全能夠滿足您實際工作的需要。校驗裝置的穩定電壓電流源由一體化的數字合成正弦信號源、高穩定度的智能功率放大器、電流和電壓輸出變換電路，工作電源電路、過載自動保護電路等組成，以及多二次繞組隔離互感器、分布式誤差計算器、標準電能表、時基頻率儀等標準儀器，以及PC機、鍵盤、通信模塊等控制部件組成。校驗裝置采用了先進的直接數字合成信號技術。以功能強大的可編程數字邏輯陣列CPLD芯片和單片機為核心組成數字合成正弦信號源，預置45.000Hz ~ 65.000Hz頻率范圍、0~360°度相位的正弦信號的設定點。正弦信號的數字量參數存放于特定的存儲器內，由一個3600倍頻的時鐘為周期尋址信號，取出數字量的正弦信號參數，由六路數/模轉換器轉換后，得到三相電壓和電流近似正弦信號，再經過有源低通濾波，成為失真度小于0.2 ％的電壓和電流正弦信號。

婁底三相電能表校驗裝置[警告]在未接好電源線并關上后門之前，請勿將電源線插頭插入供電插座，裝置臺體內裸露的接線端子可能會引致觸電，危及生命。在裝置通電前應注意釋放裝置的急停開關（如果曾按下），并確定試驗室的供電插座是否有電，電網相電壓是否220V/380V（線），一般正負誤差不應超過10％，電壓過低或過高，可能造成本裝置功放的供電回路不能可靠工作。在裝置內部安裝的電源插座，通常受裝置電源總開關的控制，裝置未開機前是無電的，插座用于給裝置內配置的標準表等內部儀器供電。在裝置外部安裝的電源插座，不受裝置電源總開關的控制，直接連接在裝置電源的進線端，只要連接上裝置的電源線，這個插座就始終是有電的。按下【電源】開關后，裝置的標準表、誤差計等首先供電（一般裝置內標準表的電源開關應始終開啟），再按下裝置【功放】開關。功放電路由于“延時供電電路”的作用，不會立刻接通電源，約經過幾秒鐘的延時，專伺功放電源接通的交流繼電器吸合，功放電源接通。如果裝置發生漏電或電源短路等故障，過載指示燈將點亮并發出蜂鳴聲報警。更多表位的裝置，掛表架上的誤差顯示系統可能采用獨立結構的開關電源供電，它輸出5V直流電壓給分布式誤差計及顯示器。● 被校表的裝卸被校表的安裝方式一般采用帶有多功能端子的快速自動壓接表架，被校表所有端子一次壓接完成，不用再打螺絲，大大減輕了校驗操作人員的勞動強度。電流輸出在掛表架上各表位的連接和走向是從左到右，從上到下。

<婁底>天正華意電氣設備有限公司 三相多功能用電檢測儀/誠信企業

婁底三相電能表校驗裝置三相臺內部配置結構圖b、功率放大器功率放大器采用了先進的集成功率運算放大器，并設計了完善的電壓短路過載，電流開路過載保護及快速限流保護措施，使功率放大器能長期穩定可靠工作。c、測量 本裝置采用標準電能表法（比較法）檢驗電能表，并采用電子補償式電流互感器，提高了校驗精度，使校表更方便。六、按鍵功能與顯示狀態檢定人員通過臺面上的專用鍵盤和顯示窗口可以控制裝置完成手動基本校表工作，方便調修。1、按鍵與顯示共有93只鍵如圖（3）所示，主要用來被校表選擇（5鍵）；校驗功能選擇（11鍵）；選擇電壓量程和實驗點（9鍵）；選擇電流量程和實驗點（38鍵）選擇相位和頻率（7鍵）；電壓電流啟停（7鍵）；輸入數字鍵（12鍵）；復位鍵用于對裝置進行總復位。按健之間有一定的聯系，非法操作時，ABC分組顯示燈會閃動表示誤操作。顯示器上共有9個數子顯示窗如圖（4）所示，左邊兩組6個顯示窗為各相輸出電壓，電流百分值。右邊三個分別為P、f、φ。2、加電后初始狀態裝置加電后的初始狀態（也是總復位后的狀態）是：電源置50Hz、0°、100V（）、5A（）量程、電壓電流無輸出有功三相四線制（P4）接線方式。3、電壓電流輸出功能 電壓量程是四選一。電流量程是九選一。六相輸出啟停可用6只按健控制，按一次鍵指示燈亮，啟動輸出，在按健，燈滅，停止輸出，“UI”鍵可控制六相同時啟停。啟動后輸出的幅度可由調節電位器確定，并在顯示器上顯示六相輸出百分比。電壓有五個實驗點，電流有十個實驗點，開機后自動置于試點，這時若調節電位器使輸出為，再按實驗點鍵，可以方便地改變輸出值，在不使用電流量程自動輪換功能（見下節）時，實際輸出值等于（量程值）＊（顯示值％）。電流實驗點在鍵盤上共有三十個，對應不同COSφ／Sinφ實驗點分為三排、但實際中只用十個，隨著COSφ／Sinφ試點改變而換排，多余二十個是為自動實驗選點所設。

<婁底>天正華意電氣設備有限公司 三相多功能用電檢測儀/誠信企業
<婁底>天正華意電氣設備有限公司 <婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置 電流量程自動轉換功能本功能是為用戶校表時使用方便而設置。在使用電流量程自動轉換功能后，可認為裝置電流輸出量程在0-100A之間任意選擇，一旦用戶選擇一個被校表額定電流后，輸出電流指示均以該額定電流為100％時行顯示換算，并且裝置自動切換不同負荷點的電流量程。使用本功能的方法是： （1）開機后在5A量程下（或鍵盤上標志的九個電流量程中任一個量程）調節電流電位器使輸出指示為100％。按“校值”鍵在被校表電流額定值“A”參數下設定被校表電流值。還可以同時設其它參數。按電能鍵，退出“校值”狀態開始檢驗，這步是用戶要使用電流量程自動轉換功能的確認步驟，如果退出“校值”狀態不按上述鍵，則表示用戶設定了額定電流，但不使用電流量程自動轉換功能。裝置在收到確認額定電流后進入電流量程自動轉換狀態，此時鍵盤上九個電流量程燈全亮，表示電流自動轉換。使用電流量程自動轉換功能時只要按下相應電流負荷實驗點鍵（或按自動鍵）不要再動電位器。電流顯示以所設額定電流為100％，實際輸出換算成百分比便顯示。比如額定值為3A，輸出6A顯示200％，輸出0.15A顯示5％。（6）退出電流量程自動輪換狀態只要按一下九個電流量程中任一個鍵，即選定該量程輸出，其余電流量程燈滅，表示從自動輪換狀態中退出。5、相位頻率選擇功能 改變相位頻率的基本方法一是通過按“鍵和“f/φ”鍵微調輸出；具體步驟是”鍵使其鍵燈亮；②再按鍵即可改變相位輸出量的連續遞增或遞減，若改變f輸出，其步驟是：重復按鍵，使其鍵燈滅；②再按“鍵，即可改變頻率輸出值，改變量為0若持續按下該時間超過1秒，就可完成頻率輸出連續遞增或遞減。二是通過直接設定相位（頻率）值的方法改變。直接設定的步驟是：①按下“f/φ與設定”鍵，顯示窗口需改變的量在閃動，表示準備接受資料；按數字鍵輸入數字的大小代表你想改變的輸出終位；③按一下“↑”鍵再按一下”鍵，符號閃動停止，電源按所設數據改變輸出。當電源輸出時，調節的相位不顯示出來。內部相位已改變，當啟動輸出時，相位即按所調節顯示。為方便使用相位還設有6個實驗點，在有功校驗COSф＝1時，1L時和1C無區別，在SINф時，1L＝90°，1C＝270°，電源的相位還可以選擇負相序輸出，這時要按“負序”鍵，鍵燈亮表示負相序，再按此鍵燈滅，退出同步，恢復原有狀態。

婁底三相電能表校驗裝置 在測試三相三線100V、380V、三相四線57.7V、220V、單相220V時，都可以直接用。無需從接入電源。注意：在改變電源時，先回到中間位置，停5秒鐘，然后再接通新電源。3.5.2、校驗三相三線電能表的接線方法電壓:電網 電壓線儀器顏色Ua -＞ A相電壓線 -＞ Ua電壓端子 黃Uc -＞ C相電壓線 -＞ Uc電壓端子 紅Ub -＞ ＊相電壓線 -＞ ＊電壓端子黑電流端子: 電網 電流線 儀器顏色Ia＋ -＞ A相電流輸入端 -＞ Ia電流端子黃Ia- -＞ A相電流輸出端 -＞ Ia電流端子黑Ic＋ -＞ C相電流輸入端 -＞ Ic電流端子紅Ic- -＞ C相電流輸出端 -＞ Ic電流端子 黑3.5.3、校驗三相四線電能表的接線方法電壓電網 電壓線儀器顏色Ua -＞ A相電壓線 -＞ Ua電壓端子 黃 Ub -＞ B相電壓線 -＞ Ub電壓端子綠Uc -＞ C相電壓線 -＞ Uc電壓端子 紅＊ -＞ ＊相電壓線 -＞ ＊電壓端子黑端子電流: 電網電流線儀器顏色Ia＋ -＞ A相電流輸入線 -＞ Ia＋電流端子 黃Ia- -＞ A相電流輸出線 -＞ Ia-電流端子 黑Ib＋ -＞ B相電流輸入線 -＞ Ib＋電流端子 綠Ib- -＞ B相電流輸出線 -＞ Ib-電流端子 黑Ic＋ -＞ C相電流輸入線 -＞ Ic＋電流端子 紅Ic- -＞ C相電流輸出線 -＞ Ic-電流端子 黑電流鉗:使用5A鉗表時，將A、B、C三相5A鉗表插入儀器側面的7芯航空頭插座，鉗表的正極為電流進，鉗表的負極為電流出。用大電流鉗（100A、500A、1000A）時，A、B、C相鉗表插入儀器側面相應的A、B、C相的鉗表插座中。3.5.4、校驗單相電能表任選某相電壓、電流輸入插座，將電流、電壓線與被測電能表的接線端子對應相連（或用鉗表）。若要取端子電源為儀器的工作電源請選用儀器A相對電表進行校驗.端子電源注意儀器取的是Ａ相和C相電壓，此時把黃色電壓夾子夾到電表火線，需要把紅色和黑色電壓夾子同時夾到電表零線上。

<婁底>天正華意電氣設備有限公司
三相多功能用電檢測儀/誠信企業

婁底三相電能表校驗裝置接線方式：即，被校驗電能表的類型，該項提供的選項有“三相四線有功”、“三相三線2元件有功”、“單相有功電能”、“三相四線無功”、“ 三相三線2元件無功”等五種模式。用戶可以根據實際情況，選擇正確的選項。CT變比：即電流互感器變比，當被校電能表電流是通過CT采集的，而本儀器采用鉗形電流互感器采集計量CT的一次電流，需在此設定被測電能表外接的CT變比值。如果被校電能表輸入電流與本儀器采集的電流相同，則設置為1。電表等級：被校電表的精度等級，本儀器可以校驗的電能表精度等級主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6種。電表編號：被校電能表的編號，可輸入6位數字。校驗員：校驗人員的編號，可輸入2位數字編號。

<婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置主表常數 — 指被測主表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表常數 — 指被測副表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。主表圈數 — 設置主表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表圈數 — 設置副表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。

三相多功能用電檢測儀/誠信企業 <婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置 電流量程自動轉換功能本功能是為用戶校表時使用方便而設置。在使用電流量程自動轉換功能后，可認為裝置電流輸出量程在0-100A之間任意選擇，一旦用戶選擇一個被校表額定電流后，輸出電流指示均以該額定電流為100％時行顯示換算，并且裝置自動切換不同負荷點的電流量程。使用本功能的方法是： （1）開機后在5A量程下（或鍵盤上標志的九個電流量程中任一個量程）調節電流電位器使輸出指示為100％。按“校值”鍵在被校表電流額定值“A”參數下設定被校表電流值。還可以同時設其它參數。按電能鍵，退出“校值”狀態開始檢驗，這步是用戶要使用電流量程自動轉換功能的確認步驟，如果退出“校值”狀態不按上述鍵，則表示用戶設定了額定電流，但不使用電流量程自動轉換功能。裝置在收到確認額定電流后進入電流量程自動轉換狀態，此時鍵盤上九個電流量程燈全亮，表示電流自動轉換。使用電流量程自動轉換功能時只要按下相應電流負荷實驗點鍵（或按自動鍵）不要再動電位器。電流顯示以所設額定電流為100％，實際輸出換算成百分比便顯示。比如額定值為3A，輸出6A顯示200％，輸出0.15A顯示5％。（6）退出電流量程自動輪換狀態只要按一下九個電流量程中任一個鍵，即選定該量程輸出，其余電流量程燈滅，表示從自動輪換狀態中退出。5、相位頻率選擇功能 改變相位頻率的基本方法一是通過按“鍵和“f/φ”鍵微調輸出；具體步驟是”鍵使其鍵燈亮；②再按鍵即可改變相位輸出量的連續遞增或遞減，若改變f輸出，其步驟是：重復按鍵，使其鍵燈滅；②再按“鍵，即可改變頻率輸出值，改變量為0若持續按下該時間超過1秒，就可完成頻率輸出連續遞增或遞減。二是通過直接設定相位（頻率）值的方法改變。直接設定的步驟是：①按下“f/φ與設定”鍵，顯示窗口需改變的量在閃動，表示準備接受資料；按數字鍵輸入數字的大小代表你想改變的輸出終位；③按一下“↑”鍵再按一下”鍵，符號閃動停止，電源按所設數據改變輸出。當電源輸出時，調節的相位不顯示出來。內部相位已改變，當啟動輸出時，相位即按所調節顯示。為方便使用相位還設有6個實驗點，在有功校驗COSф＝1時，1L時和1C無區別，在SINф時，1L＝90°，1C＝270°，電源的相位還可以選擇負相序輸出，這時要按“負序”鍵，鍵燈亮表示負相序，再按此鍵燈滅，退出同步，恢復原有狀態。

婁底三相電能表校驗裝置校驗電能表的基本操作電能表校驗是校驗儀的核心、基本的功能，儀器通過與被校電能表同功率相連，測算被測表的電能誤差。正確的操作流程為：接好工作電源-＞開啟工作電源開關-＞根據被校電能表設置相應參數-＞接好電壓、電流測試線-＞接入光電采樣器或脈沖線-＞接線判別(可選)-＞開始電能表校驗-＞保存校驗結果-＞拆除測試線-＞關閉電源。2.6.1具體操作流程?接好工作電源使用外接電源：先插好外部電源線，將“電源選擇開關”撥至“外”，開啟“總電源開關”。使用測試線路供電：根據2.3.3章節的描述，結合被校電能表的實際情況，正確接入電壓線路。特別是Ua、Uo電壓端子必須接入電壓在45V~450V以內的交流電源。在目前的高低壓計量體系中，電壓一般有57.7V、100V、220V、380V四種，這四種電壓區間均可以滿足儀器的正常工作。?校表參數設置開機后，儀器進入“綜合界面—校表設置”界面，光標停留在“常數”項，根據被校電能表的參數，使用鍵盤的“↑”、“↓”、“←”、“→”鍵以及數字鍵等按鍵進行參數設置。每項設置完成后，單擊“確定”鍵保存。?接測試線或鉗表電壓測試線、電流測試線或鉗表，根據2.3.3章節的描述，按不同的被校表種類及現場情況選擇不同的接線方式，將各相電壓、電流接到儀器內。?脈沖信號接入根據現場需要，可以選擇光電頭或脈沖線采集被校電能表的電能脈沖。?接線判別由于三相電能表的類型較多，表尾接線較多，校驗儀接線和被校表接線都容易發生接線錯誤的情況。為了幫助用戶分析接線情況，在儀器的“綜合界面”和獨立的“接線判別”界面，都可以進行接線判別功能。本儀器會根據所接入的電壓、電流信號，繪制出對應的向量圖，并給出“感性負載”和“容性負載”兩種情況的接線判定結果。操作人員可以根據現場情況，結合判別結果，對現場的接線情況作出較為準確的判斷。如果接線判定結果提示當前接線存在錯誤，可根據儀器給出的提示對被校電能表的接線作出修改。

<婁底>天正華意電氣設備有限公司
三相多功能用電檢測儀/誠信企業 <婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置 使用注意事項1、報警復位輸出電壓短路或開路時，裝置會停止輸出報警，報警時，P顯示E，相對應U與I窗口，顯示出故障報警可通過按一次“復位”鍵復位，偶然干擾起報警，復位后可以重新啟動輸出。在故障未排除之前啟動輸出，會重新報警，裝置電源中主放大器的某些故障可能按“復位”鍵也無法恢復，這時應當停機，與廠方聯系。當發生可復位故障報警時，檢查故障的順序一般是（1）是否被樣表電流開路或電壓短路；（2）電流輸出負載開關是否應置“重載”；（3）標準表電流回路是否開路；（4）供電電源是否異常；（5）其它原因。2、程序干擾復位供電源中突發性過強干擾，如電源插頭接觸不良，可能使裝置中微機程序無法執行，這時一般表現為面板上鍵燈亂亮，按健不起作用，這時可按下鍵盤上紅色復位按健，重新起動即可。3、改變輸出頻率改變輸出頻率時，由于數字調頻電路的過度過程，會暫影響輸出穩定性。4、裝置關機應當停止三相電壓，電流輸出，在按停止紅按扭關機。5、標準表送檢標準表取下送檢時，內附CT次級開路，此時禁止裝置加電。6、裝置接地TH-12的機架與電壓輸出U0相連同時連接 TH-12內部電氣地該接地端子還引到 TH-12背板接地端子上注意 TH-12架與殼之間是絕緣的.（1）BDJ-3AC脈沖穩定該接地端子與 TH-12接地端子用導線S1連接.（2）裝置臺殼于-220V插頭中地線(火線、零線、地線、三線方式)相連，同時用導線S2連接到 TH-12的接地端，在進行臺體耐壓實驗時應當此S2聯機斷開。（3）裝置接地標致應與大地可靠連接，以保證裝置誤差讀數穩定和操作。7、搬運臺體搬運臺體切勿抬臺面，應當抬裝置鐵外殼底部。

<婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置 主要特點2.1、功能★32位高速數字信號處理器國內個采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，開發成功多功能寬量程的數字乘法器，采用浮點運算，保證計算準確度。★同時測量有功、無功或兩個電能表的誤差比傳統的校驗方式提高一倍以上的工作效率。★接線仿真功能儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。★5A鉗誤差自檢儀器內可產生5A的電流信號加到5A鉗上，以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題。可隨時了解鉗表的閉合情況，提醒工作人員清潔鉗口。★自動錄入電能表號碼（選配功能）支持條形碼掃描槍，自動錄入電能表編碼。★紅外讀取頭，自動讀取多功能電能表數據（選配功能）利用485或紅外光電頭，讀取多功能電能表尖、峰、平、谷、總的有功無功底數。支持國標DL645規約。★超寬電流測量范圍500倍電流范圍保證計量指標；10000倍電流顯示范圍。小 1mA 啟動電流。高供高計時，空載也可識別接線。★電能累積功能可以校驗沒有電能脈沖輸出的電能表，或做為測試節能指標。三相電能表校驗裝置

三相多功能用電檢測儀/誠信企業

婁底三相電能表校驗裝置一、基本操作TH-301)電壓接線端子2)內置電流互感器接線端子3)脈沖輸入插座4)標準脈沖輸出插座5)USB數據通訊端子6)鉗形電流互感器接線端子7)市電供電插座8)電源選擇開關，市電或測試線路作為工作電源的選擇開關9)鍵盤10)液晶屏及觸摸屏11)總電源開關2.2 可校驗的電能表類型本儀器可校驗三相四線（Y接法）有功及無功電能表，三相三線（V接法）有功及無功電能表，也可以校驗單相電能表。比如如下幾類電能表三相四線3元件（Y接法）有功電能表。三相四線3元件正弦無功（真無功）電能表。三相四線3元件跨相無功電能表。三相四線3元件內相角為60度無功電能表。三相四線3元件內相角為90度無功電能表。三相三線2元件（V接法）有功電能表。三相三線2元件正弦無功（真有功）電能表。三相三線2元件跨相無功電能表。三相三線2元件內相角為60度無功電能表。三相三線2元件帶附加電流線圈內相90度無功電能表。

<婁底>天正華意電氣設備有限公司 三相多功能用電檢測儀/誠信企業

婁底三相電能表校驗裝置青島天正華意電氣設備有限公司版權所有2012版本沿革版 2012年5月新版本是手冊的完全修訂版，在兩個版本間的更新部分，包括附加的資料由用戶插入手冊。只有在發行新的版本時才會更改頁碼。確認青島天正華意電氣設備有限公司確認該系列產品執行了標準GB/T11150-2001，產品在發運時符合所發布的技術指標。青島天正華意電氣設備有限公司進一步確認該系列產品的企業標準等同或高于現行有效的標準和行業標準。對該產品的校準可追溯至中國計量科學研究院和質量技術監督局認可的省、市計量機構。擔保青島天正華意電氣設備有限公司對產品安裝完成之日起一年內由于材料和制造工藝所造成的缺陷提供擔保。在擔保期內，對證明確有缺陷的產品，可以免費修理或更換。青島天正華意電氣設備有限公司并承諾對本公司的產品提供有償的終身維護。限制上述的擔保不適用于由于購買方電路損壞而造成的產品故障和購買方不正確的使用或維護所造成的任何缺陷。注意所有標準都會被修改，青島天正華意電氣設備有限公司對本手冊所包含的資料可以不通知而修改，青島天正華意電氣設備有限公司不提供任何包括標準修訂在內的隱含擔保。此外，沒有青島天正華意電氣設備有限公司事先的書面許可，本手冊的內容不得全部或部分復制和轉載。不要隨意換裝任何代用元器件或對產品進行任何非授權的調節。如果產品出現故障，請與距您近的青島天正華意電氣設備有限公司辦事處聯系，或直接與公司本部聯系，由本公司技術服務部門進行維修，可確保產品的。符號[警告]對可能造成人身傷害的操作或條件提醒注意。[注意]對可能造成校驗裝置損壞的操作或條件提醒注意。其它說明[注]對特定內容或提示作進一步的說明。[附錄]列出裝置在使用中注意的必要事項，而故障維修列舉則是基于維修人員對裝置的結構和電路是熟悉的。如果您選購的是具有新擴展功能的校驗裝置，新擴展功能的補充說明將作為手冊的附頁插入供參考。TH-303系列是精心設計的高性能的三相智能電能表檢定裝置，按照和行業標準進行了專門設計，并且結合了供電計量、技術監督和智能電能表生產廠家的工作特點，能滿足您現在和未來在智能電能表校驗方面的多種需求。

<婁底>天正華意電氣設備有限公司

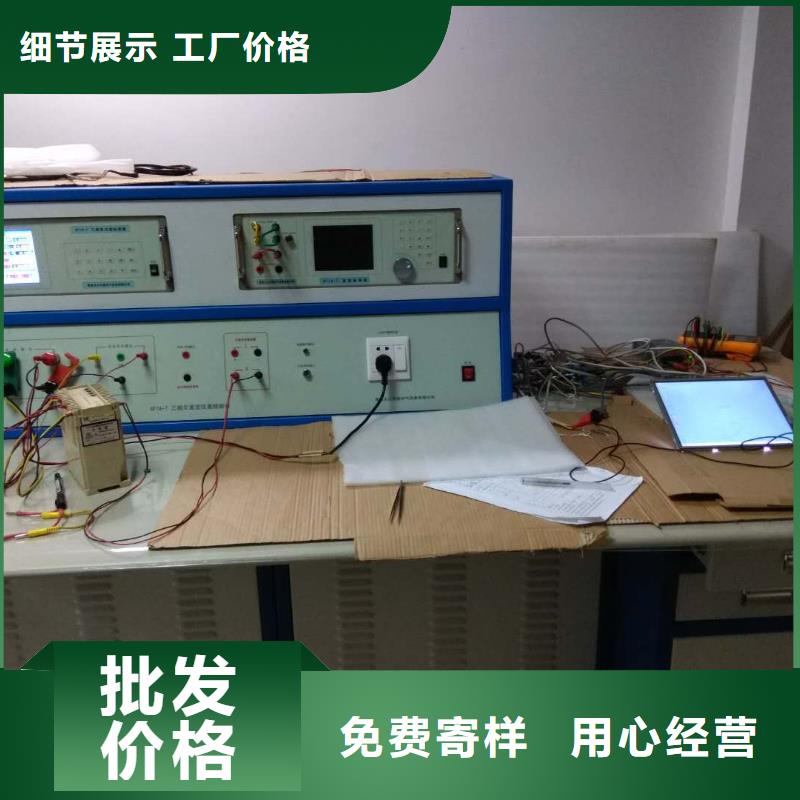

婁底三相電能表校驗裝置裝置的機械結構在開始使用裝置進行校驗電能表的工作之前，您首先應當熟悉裝置的機械結構。本裝置可能采用一體式或分體式結構。分體式結構裝置的掛表架與裝置電源控制柜在結構上是分離的，電源控制柜采用立式標準機柜，它與掛表架之間只有電氣連接，脫掉連接器，兩者可分離。一體式結構裝置的電源部分就放在掛表架的下面，在結構上是機械連接在一起的。裝置面板或掛表架上的功能按鍵，均采用帶燈的按鈕開關，按下后燈會亮。如果您不小心按下了某鍵，只要再按一次釋放該鍵就可以了。掛表架側面立柱上還裝有一個保護用“急停開關”，它是一個“動斷”式自鎖開關，緊急時按下可切斷裝置總電源，開機前該開關應處于釋放位置。掛表架側面立柱上還裝有一組電流測試輸出端子和電壓測試輸出端子，側面立柱上還有裝置內工作標準表的電能高、低頻脈沖輸出端子，用于裝置周期檢定時連接檢驗標準表，正常校表時這組電流測試輸出端子應當用配備的專用短接片短接起來。電流輸出端子可以短接而不會出現任何問題，裝置的負反饋限流電路將保證輸出電流始終與設置的電流檔位一致。在裝置另一邊立柱上，裝有電源開關、功放開關、電源過載指示燈、自動壓表按鈕，以及電流雙回路工作指示燈。● 裝置電源的連接校驗裝置使用三相交流 220V /380V 50HZ電源供電，用戶的供電電源插座應使用符合國標的三相四芯插座，插座本身的允許額定電流值應足夠大，如果用戶的供電回路裝有自動斷路器一類保護裝置，那么該自動斷路器的容量也應足夠大。通常，24表以下的裝置，自動斷路器每相的額定電流值應不小于16~25A；30表位以上的裝置，自動斷路器的額定電流值應更大一些。裝置的電源接線端子一般位于裝置電源機柜后邊的下部。安裝時，先將電源線穿入進線孔，擰下電源進線端子的壓線螺釘，按端子上的相線、零線標志接上電源線并擰緊螺釘。應仔細檢查，裝置的接地端子應按規定可靠接地，不要錯接電源線。檢查接線無誤后，將電源線插頭插入供電插座。

<婁底>天正華意電氣設備有限公司 三相多功能用電檢測儀/誠信企業
三相多功能用電檢測儀/誠信企業 <婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置 電表編號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。輸入方式分為兩種：1)通過儀表鍵盤直接輸入。把光標移到電表編號選項，連按兩下確認鍵，進入鍵盤輸入狀態。2)通過掃描槍掃描條形碼輸入。 掃描槍為選配，通過串口與現場校驗儀連接。連接掃描槍，把光標移到電表編號選項，按下確認鍵進入掃描狀態，掃描槍掃描條形碼成功指示燈變綠，電表自動輸入編號。485規約 — 指進行RS485端口檢測時對被測表所執行的通訊規約版本進行選擇，包括二種：DL645-1997和DL645-2007兩種。設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。485速率 — 指進行RS485端口檢測時對被測表所執行的通訊速率進行選擇，設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。（3） 電氣測試界面圖五、電氣測試屏此屏顯示出當前測量的三相電壓幅值三相電壓電流之間的夾角三相有功功率數值、三相無功功率數值（相視在功率數值以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變為刷新狀態。（4） 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。

<婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置 手動校驗功能校驗之前首先要預置被校表參數，使用BDJ-3AC標準表需置7個參數，使用RM-10/11標準表需置8個參數，這些參數代碼及定義是：A 被校表額定電流，4位有效數字。H 被校表電流過載倍數，2位有效數字 三 被校表啟動電流千分值，兩位有效數字。口 校驗控制方式，1位有效數字，“1”表示用光電頭 “2”表示用手動開關 被校表準確度，兩位有效數字。n 校驗圈數，兩位有效數字。預置參數使用“校值”鍵，步驟是：（1）按該鍵，顯示窗口出現全部參數，當前可預置參數的代碼在閃動，重復按該鍵，代碼將依次閃動。（2）選定代碼后，按數字鍵，數字進入該參數位，同時將原有數字左移一位，本參數輸入正確后，可按“校值”鍵輸入下一個參數，比如輸“n”值為5圈，要先按“0”再按 ”即可。（3）全部校驗參數置好后，按“功率”“電能”等任一鍵即可退出預置參數狀態。按“功率”鍵，顯示標準表測量功率，Ｐ窗口顯示１秒功率值，單位瓦特。按“電能”鍵Ｐ窗口將顯示累計電能值，單 表位， 表示當地誤差顯示窗口）同時校３塊表， 對應顯示被校表誤差。在使用光電頭的手動校驗時，沒有收到光電頭脈沖時 ＃為當地誤差顯示窗口）符號位置顯示“ ，每收到一個光電頭脈沖Ｇ１－Ｇ３會閃亮一次），當達到預定圈數，自動顯示出誤差并發出一聲音響，裝置能夠連續不斷地計算和顯示誤差，每次計算結果和累計脈沖數，可一直保 持到下一次校驗結果替代為止，誤差顯示小數點后三位，當誤差大于±１０時顯示Ｅ。7、起動與潛動實驗為了能打印出啟動和潛動實驗結果，設置了“起動”“潛動”鍵。按“起動”鍵可進行啟電流實驗結果 Ic顯示被校表流過毫安值 顯示“ISUA“，這時要調節電流可以用＋、-、鍵調節，每按一次＋ 、-鍵輸出電流改變4千分之一，也可以用電位器進行調節。按“潛動”鍵可以進行潛動實驗，此時電源內部切斷輸出電流， 、顯示為 表示潛動，在潛動實驗時，可以按數字鍵“ 表示相對應被校表潛動實驗合格，打印時合格以 表示，不和格時， 諧波功能諧波功能使用首先要設定諧波值，然后按下“諧波”鍵后，P窗口顯示 ，其余窗口無顯示，待源按照設定的諧波準備好輸出時，顯示恢復正常，此時啟動輸出即帶有諧波。如果諧波已經在上次合成好存在電源內，按“諧波”鍵可以自動轉換成諧波輸出，不用等待。

<婁底>天正華意電氣設備有限公司

婁底三相電能表校驗裝置感謝您使用三相電能表現場校驗儀產品。本產品集電能表校驗和低壓計量裝置綜合測試功能于一體。既能測量高壓電能表，也能測量低壓計量裝置綜合誤差，測量TA變比，PT、CT二次負荷。一臺儀器相當于多臺儀器。在次使用本產品之前，請您務必仔細閱讀隨機配送的所有資料，這會有助于您更好地使用本產品。如果您未按本手冊的說明及要求操作本產品，或因錯誤理解等原因誤操作本產品，本公司將不對由此而產生的任何損失承擔責任。本公司已經對本手冊進行了嚴格仔細的校勘和核對，但我們不能保證本手冊完全沒有任何錯誤和疏漏。本公司致力于不斷改進產品功能、提高服務質量，因此保留對本手冊中所描述的任何產品和軟件程序以及本手冊的內容進行更改而不預先另行通知的權利。本手冊的用途在于幫助您正確地使用本產品，并不代表對本產品的軟硬件配置的任何說明。有關產品配置情況，請查閱與本產品相關合約或咨詢本公司。本手冊中的圖片僅供參考如果有個別圖片與產品實物不符，請以產品實物為準。

婁底三相電能表校驗裝置說明了在正式使用裝置校驗電能表之前的準備工作，并幫助您熟悉裝置的結構特點和裝置的連接，以及裝置的操作。● 裝置工作原理簡介TH-303系列三相智能電能表檢定裝置采用標準電能表法直接比較原理檢定電能表，見圖1-1。檢定裝置參照標準GB/T 11150-2001《電能表檢驗裝置》、計量檢定規程JJG597-2005《交流電能表檢定裝置》，并參考了行業標準DL/T 614-2007《多功能電能表》和計量檢定規程JJG596—2012《電子式電能表》、國網智能電能表系列標準的要求設計和制造，并且充分考慮到供電、計量和電能表制造廠等不同用戶的特點，完全能夠滿足您實際工作的需要。校驗裝置的穩定電壓電流源由一體化的數字合成正弦信號源、高穩定度的智能功率放大器、電流和電壓輸出變換電路，工作電源電路、過載自動保護電路等組成，以及多二次繞組隔離互感器、分布式誤差計算器、標準電能表、時基頻率儀等標準儀器，以及PC機、鍵盤、通信模塊等控制部件組成。校驗裝置采用了先進的直接數字合成信號技術。以功能強大的可編程數字邏輯陣列CPLD芯片和單片機為核心組成數字合成正弦信號源，預置45.000Hz ~ 65.000Hz頻率范圍、0~360°度相位的正弦信號的設定點。正弦信號的數字量參數存放于特定的存儲器內，由一個3600倍頻的時鐘為周期尋址信號，取出數字量的正弦信號參數，由六路數/模轉換器轉換后，得到三相電壓和電流近似正弦信號，再經過有源低通濾波，成為失真度小于0.2 ％的電壓和電流正弦信號。
