婁底雷電沖擊發生器 自動生成測試圖形5.10.1峰值測量: 雙通道沖擊峰值電壓或電流測量模塊，2％測量準確度。5.10.2波形測量: 泰克數字示波器及專用衰減器采樣率:2GS/s帶寬:100M垂直分辨率:9bit 2通道記錄長度:10k點5.10.3波形處理:計算機處理系統臺灣品牌計算機:作為測試數據管理系統軟件: ICM-3000沖擊數字采集測量軟件5.10.4屏蔽操作臺體及隔離濾波電源5.10.5 ICM沖擊數字采集測量系統沖擊數字采集測量系統由各種前置高壓側的沖擊分壓/分流器（或羅克夫斯基線圈）、測量傳輸電纜、后臺低壓側二次衰減器（或匹配器）、示波器或高速采集卡、計算機、采集測量控制軟件組成；在高壓沖擊試驗中所產生的各種波形，該系統可自動完成采集、傳輸、測量、計算、處理、記錄、保存、打印等功能，能滿足各種不同的高壓沖擊試驗中對波形數據的采集及測量的需求，系統、高速、、可靠，完全符合和滿足IEC1083-2、GB/T16896.1標準；其中ICM-3000A沖擊數字采集測量軟件是一套高性能的測量控制軟件。該軟件與Tektronix公司數字示波器配套使用，它能夠通過GPIB接口、RS232串口、USB口、以太網接口方便靈活地遠程控制示波器，完成高壓沖擊試驗的采集測量，能在Windows2000/ WindowsXP/Vista操作系統下穩定地運行，其操作簡單直觀。

婁底雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

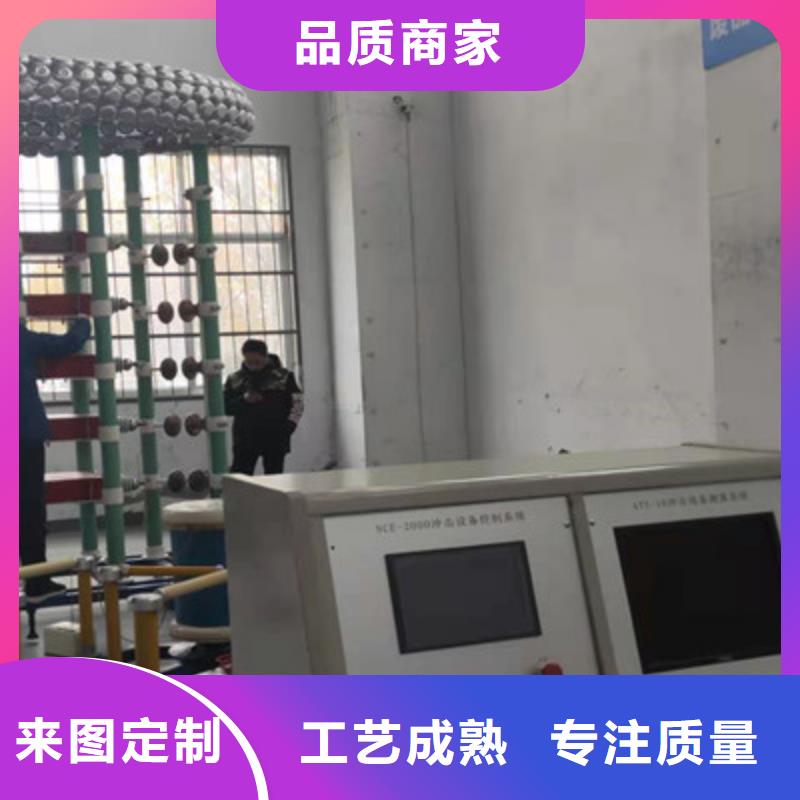

婁底雷電沖擊發生器沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。4.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 4.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。4.7 沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。

婁底雷電沖擊發生器主要部件充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/500mA的高壓整流硅堆反向耐壓200kV，平均電流0.5A，高壓整流硅堆安裝在充電變壓器旁：(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊恒流充電方式；(6)恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器，用100kV，400M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為4級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱4級塔式結構.每級包括2臺MWF75-2.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手動調節球隙 (4)單臺脈沖電容為20.05F，直流工作電壓75kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；(5)波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；

婁底雷電沖擊發生器 原理簡介 整流充電：通過調壓器升壓，可控硅整流，實現充電。 沖擊發生器：通過水銀繼電器來完成觸發。 分壓器：采用電阻分壓，采集電壓信號。 沖擊電流調波元件：根據不同的波形選擇不同的電阻和電感。 控制單元：上位機采用觸摸屏，優點：穩定可靠。下位機采用三菱PLC，優點：運行速度快，穩定。 分壓器、分流器：由青島天正華意電氣自己研發。采用純電阻分壓方式。1.4適用范圍1.4.1依據標準：控制設備，是根據GB18802.1低壓配電系統的電涌保護器 部分: 性能要求和試驗方法和GB18802.2電信和信號網絡的電涌保護器 部分：性能要求和試驗方法研制而成的，本系列沖擊電流測試設備主要用于產生強大的雷電沖擊電流，用于研究和檢測避雷器、SPD等電器設備耐受雷電沖擊電流的熱和電動力的能力，也可用于電工科技、等離子體、基礎物理和環境科學等其它領域。1.4.2主要性能參數：1.2/50電壓輸出為10kV2安裝說明及注意事項2.1外部接線：2.2控制器、發生器?1.電源插座：電源交流220V，輸入接L和N相。?2.接地排：使用銅編織袋連接到本體柜的接地排上。?3.直流充電高壓插頭：上下兩個插頭對應顏色進行連接，充電時有高壓存， 禁止在操作時進行插拔，有點擊的危險。?4.黑色線纜為控制線纜，主要用于實現控制電路內部的控制。例如接地、合閘等。上下機箱“通信”標志處對應連接。?5.充電電壓檢測電纜，用于充電電壓的檢測。 ?接地端子要求兩個機箱一定要進行可靠接地才可進行充電操作。后面板2.2.1控制器前面板和發生器前面板?1為控制系統控制顯示屏?2為急停按鈕，在異常時可以按下停止工作。?3.為測量端用于測量產品兩端的殘壓和沖擊電壓波形，不建議使用此端測量較低殘壓值。?4.發生器1.2/50波形輸出端。?5.沖擊電壓測量輸出端，可以使用屏蔽電纜直接連接到示波器觀看輸出的波形峰值，電壓輸出端變比為60.3：1V。（即示波器電壓值＊電壓變比＝輸出電壓值）

婁底雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正?，F(xiàn)象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

婁底雷電沖擊發生器測控系統技術協議5.1 ICM控制系統采用ICM型控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。ICM控制系統采用進口器件，前置發生器本體、直流充電電源控制。控控制界面5.2ICM控制系統以日本三菱公司的FX2N系列可編程控制器為核心器件，因而控制器的體積非常小巧，自成獨立單元?？刂破骺蓪?shí)現手動控制和自動控制。5.3 控制系統采用液晶觸摸屏操作，具備以下控制功能：設備主體及充電部分接地和接地解除控制?？勺詣?dòng)或手動控制充電電壓的充電過程可自動或手動發出觸發可自動或手動響警鈴報警具有充電過電流和過電壓自動保護可選擇試驗程序進行程序控制（選項）5.4 控制系統可根據設定的充電電壓和充電時間自動進行充電，充電電壓和充電時間可在控制器上的液晶屏數字整定。5.5 控制系統采用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的性。5.6控制系統采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。5.7 控制系統可選擇沖擊電壓發生器使用電動球隙或脈沖間隙觸發。

婁底雷電沖擊發生器 七、3600kV弱阻尼電容分壓器弱阻尼電容分壓器由二節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由2節組成，每節額定參數900kV/1600 P額定電壓標準雷電波3600kV高壓臂標稱電容量：800pF部分響應時間Tα≤100nS過沖β≤20％刻度因數不確定度 Kε≤1％弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器，分壓比為4000:1，分壓比精度小于±1％；分壓器為可移動式，頂部裝有均壓裝置，高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪，方便分壓器整體移動。
