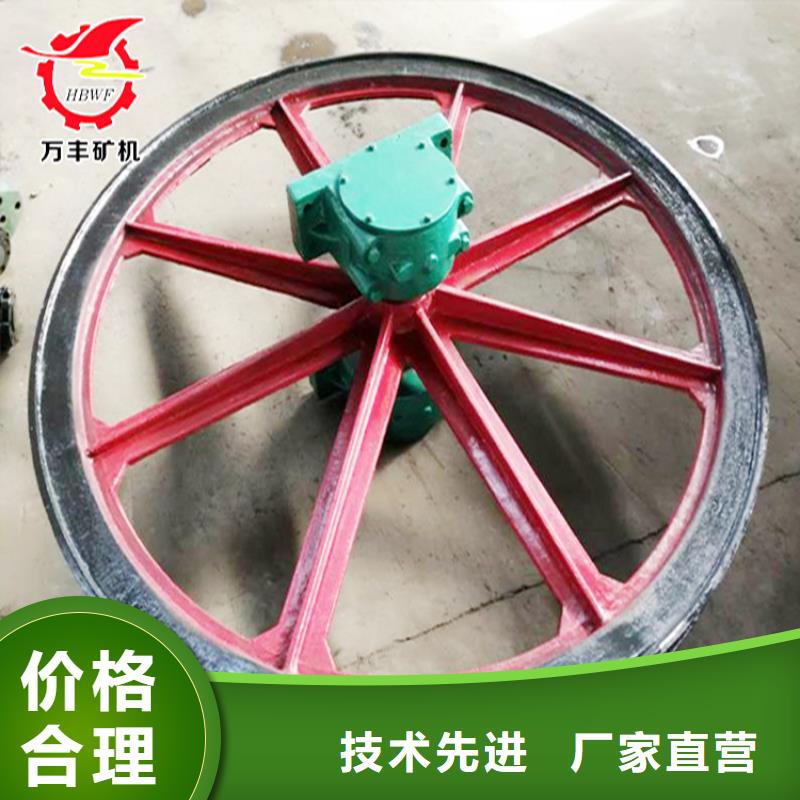

柳州多繩摩擦式機天輪供應商 天輪是礦井立井井架上方調節鋼絲繩運動方向的定滑輪。作用是撐起連接機卷筒和容器的鋼絲繩，并引導鋼絲繩轉向。 天輪有游動天輪、井上固定天輪、鑿井及井下固定天輪三種，與天輪配套的鋼絲繩品種包括磷化涂層鋼絲繩、鍍鋅鋼絲繩或光面鋼絲繩。 天輪安裝在井架上，作支撐、引導鋼絲繩轉向之用，根據煤炭工業部標準，天輪分為下列三種：井上固定天輪，鑿井及井下固定天輪，游動天輪。其結構型式也分為三種類型：直徑為3500毫米時采用模壓焊接結構。當直徑Dt≤3000毫米時，采用整體鑄鋼結構，直徑為4000毫米時，采用模壓鉚接結構。天輪輪緣的結構對鋼絲繩的使用壽命有一定影響。因為在機起動和停止時，由天輪的慣性，將引起輪緣與鋼絲繩問的相對滑動，增加鋼絲繩的磨損，從這個意義上講，應盡量減輕輪緣的重量。此外，輪緣的材質和繩溝的半徑，對鋼絲繩的使用壽命也有直接影響。一般繩溝半徑要稍大于鋼絲繩半徑。繩溝開角在40～60°之間。國內還有相當數量的礦井采用帶襯的鑄鐵天輪，利用木材、舊皮帶以及塑料等作為襯墊。采用這些軟性襯墊的目的是為了增加鋼絲繩的使用壽命。但是，使用經驗證明，這種辦法也不盡理想，這是因為：襯墊磨損很快，幾個月就要更換一次，嚴重時，十幾天就要更換。增加了輪緣的重量，由于慣性的加大，在起動和停車時，反而加劇了鋼絲繩相對于天輪的滑動，增加了天輪的維修工作量，襯塊安裝、維護不當時襯塊從輪緣中掉出，還會引起事故。天輪參數天輪參數(2張)井上固定天輪和井下固定天輪的基本參數列于右表中。天輪直徑的選擇，根據《煤礦規程》規定，對于地面設備，若鋼絲繩與天輪的圍抱角大于90°時，Dt≥80d，Dt≥1200δ；若圍抱角小于90°，則Dt≥60d；Dt≥1200δ。對于井下設備，若圍抱角大于90°，則Dt≥60d，Dt≥900δ；若圍抱角小于90°，則Dt≥40d；Dt≥900δ。（Dt－天輪直徑，d－鋼絲繩直徑，δ－粗鋼絲直徑）。 wfjx
萬豐礦山機械制造有限公司
每個游動輪的輪轂與軸之間各裝有 2 個滾動軸承作為支承，各軸承之間通過軸套進行軸向定位，當各鋼繩的線速度不完全相同時，每個游動輪與軸之間通過軸承可自由靈活地相對轉動。在每個游動輪轂上留有注油孔，使潤滑脂能夠定期注入到軸承內。由于該部位的軸承運轉速度極低，該軸承的理論使用壽命可達 15 年以上。鶴壁萬豐礦山機械制造有限公司設計天輪裝置時除了在結構上應滿足強度和剛度要求外，還應重視工藝和安裝方面的特點。該結構在設計制造過程中需要注意的是滾動軸承內外圈與天輪軸及游動輪轂的合理配合，如果配合選擇不當，會造成無法正確安裝或無法正常使用。
