<林芝>天正華意電氣設備有限公司

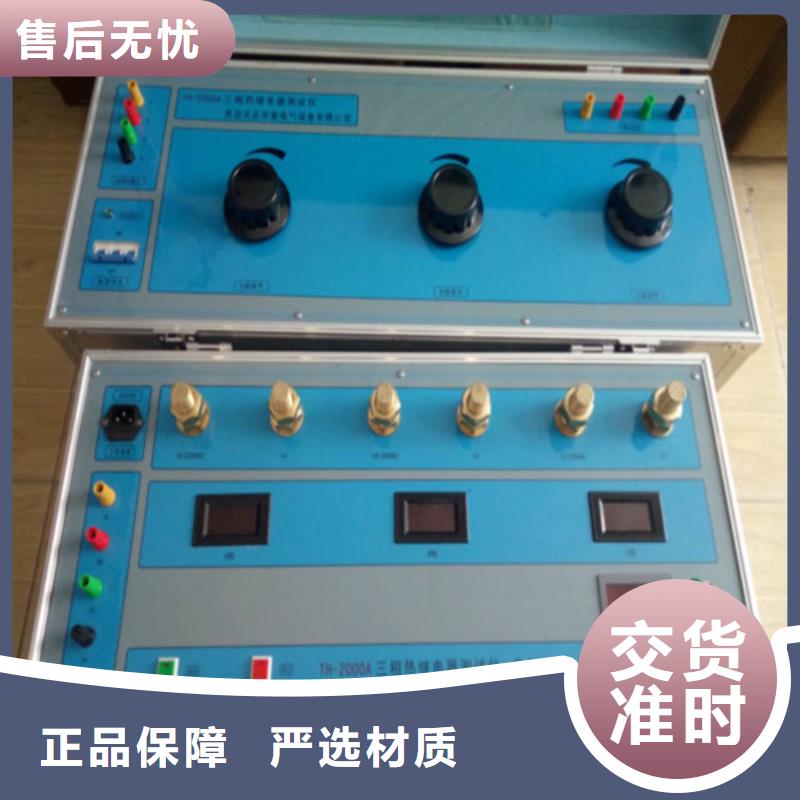

林芝大電流發生器主要技術參數額定容量（常用參數）：10kVA輸入電流：AC 0 ～ 27A輸出電壓：AC:10V DC 0 ～10V輸出電流：AC 0 ～ 1000A DC 0 ～ 1000A 電壓測量精度：0.5 ％FS ± 3 字電流測量精度：0.5 ％FS ± 3 字計時長度：0 ～ 48小時電源電壓：AC380V ±10％50Hz±1 Hz四、操作說明在系統上電后，PLC會自動判斷調壓器是否歸零，如未歸零則將調壓器歸零，在調壓器歸零過程中，除急停按鈕外，任何操作都不能執行。1.系統啟動界面。自動測試：點擊后進入自動測試，設置流程，設置完成后進入自動測試項目，啟動后系統將按照設置進行測試。自動測試模式下，設備上的操作按鈕，除急停按鈕外，其他按鈕都不能進行操作。手動測試：點擊后直接進入手動測試模式。在次模式下，需要人工控制，設備啟停，電流的增減操作。查看數據：可以查看7天以內的自動測試和手動測試的相關數據。并能將數據存儲到U盤當中。注：請注意及時保存相關測試數據，以防超過時間，數據丟失。系統設置：主要對被測件的保護溫度進行設置，防止被測件溫度過高，燒毀被測件。

林芝大電流發生器技術參數對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2＞N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N1，V2＞V1，該變壓器為升壓變壓器.反之則為降壓變壓器.B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η＝(P2÷P1)x式中η為變壓器的效率；P1為輸入功率，P2為輸出功率.當變壓器的輸出功率P2等于輸入功率P1時，效率η等于，變壓器將不產生任何損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損.銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損.變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗.變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

林芝大電流發生器需方技術要求1.1：功能要求 用于35kV及以下額定電流6300A及以下各類開關柜1.1倍額定電流溫升試驗。溫升試驗裝置技術性能需滿足根據GB/T11022、DL/T 593、GB/T 3906、DL/T 404等試驗標準對開關柜進行試驗的要求。1.2 技術參數要求?輸入接口：三相四線制（需方實驗室可提供相線電纜三根，零線一根，另可提供接地線）?輸入電壓：380V?輸入電流：小于552.6A?輸出電流：AC范圍 0到7000A，連續可調， 且該輸出電流為真有效值（指負載被試開關柜及相關標準規定的試驗附件， 可輸出的電流有效值， 電流穩定輸出時間應滿足工作時間要求）?輸出波形：標準正弦波?輸出頻率： 50Hz （＋5％， -2％）?輸出電壓：0-10V或以上，且連續可調?工作時間：電流輸出不少于24小時?輸出相數：三相?冷卻方式：自然冷卻?三相電流不平衡率：小于2％?保護設置：過流、過壓、過熱、短路保護?具備供電電源三相輸入電壓、輸入電流、補償電壓、補償電流、參數監測和顯示功能?具備三相輸出電壓、輸出電流的監控和顯示功能?具備試驗過程記錄功能（持續記錄輸出電壓、輸出電流、各溫度測點溫度值等相關數據）?具備試驗結果自動計算功能?配套30路熱電偶（或其他滿足試驗標準要求的傳感器）溫度巡檢系統?具備全自動測試與手動測試兩種方法，全自動測試時只需簡單設置試驗電流、時間、記錄步長即可，帶自動穩流系統。系統跟蹤目標電流，自動調整、平衡三相輸出電壓、電流，并可自動記錄電流、電壓、各路溫度傳感器數據，可導出生成常用電子報表格式。

林芝大電流發生器輸入交流50Hz，380V±10％。額定總容量：210KVA2）可三相平衡輸出0―7000A交流大電流，三相電流不平衡系數小于0.5％；各電流均可平滑平穩連續可調，精度高于0.5級；3）輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，各相相交角度120度。4）輸出電流方式：真有效值連續可調輸出電流范圍內電流的度及穩定度，且同時保證在溫升上限臨界值24小時運行。5）電流穩定度： 0.5％，電流顯示真有效值三相平衡度簡單易操作 溫度：0-300℃ 精度：1℃6）電流波形失真 THD 1％ 設計標準遠遠高于國標《GB14048.2-14》。7）保護設置 過流、過壓、超溫報警系統8）絕緣耐壓 1800/AC 1min 絕緣等級：B級3：整套系統配置清單：序號 主要部件（原材料）名稱 型號規格 數量 注明元件的型號、廠家、產地、國別1 電動柱式調壓器 TH-T160 3臺 TH-T1000天正華意定制、青島、中國2 微調調壓器 TH-TC5 3臺 TH-TC5天正華意定制、青島、中國3 多磁通干式變壓器 TH-S160 3臺 TH-S1000天正華意定制、青島、中國4 微調變壓器 TH-S05 3臺 TH-S05天正華意定制、青島、中國5 微機控制監測系統 TH-K1000 1臺 TH-K1000天正華意定制、青島、中國6 溫度采集系統 安捷倫 1套 34972A 安捷倫 美國7 溫度傳感 T型 120 熱電偶、蘇州計量院、T型8 多級穿心式互感器 HL型 3臺 500-6000/5 0.1級 9 開關柜 TH-SG100 1臺 TH-KG100天正華意定制、青島、中國10 開關柜三相大電流溫升裝置用軟連接、銅排、木支架和相關工裝等附件 1套 天正華意定制、青島、中國3：整套系統組成詳細介紹：3.1 溫升試驗控制監測系統簡介(圖片為大體）如有變動 以實物為準

林芝大電流發生器技術參數對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2＞N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N1，V2＞V1，該變壓器為升壓變壓器.反之則為降壓變壓器.B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η＝(P2÷P1)x式中η為變壓器的效率；P1為輸入功率，P2為輸出功率.當變壓器的輸出功率P2等于輸入功率P1時，效率η等于，變壓器將不產生任何損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損.銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損.變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗.變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

林芝大電流發生器系統的基本組成 1.電源分配及輸出原理 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制； 4.2.8 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控； 4.2.9 試驗過程中，密切注視數字表上的電流變化，時刻提醒操作人員注意； 4.2.10 試驗時間可任意設定，0～24 小時； 4.2.11 高精度傳感器配合高性能電流表，測量數據準確可靠； 4.2.12 手動動計時功能，當電流自動上升至目標值時，可以確認計時； 4.2.13 帶緊急停止按鈕，在緊急情況下，可用于迅速切斷系統電源，確保人身； 4.2.14 具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠； 4.2.16 過流等故障時，保護即時，準確，可靠； 4.2.17 采用硬抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象； 4.2.18 可以實現 10～1000A 的精度在技術要求范圍之內； 4.2.19 大電流發生器可選擇6相輸出或單相輸出； 4.2.20 輸出時，可選擇 A、B、C 其中一相輸出； 4.2.21 6路輸出時，可同時調節6路，也可分別對每一路進行調節；4.2.22 6路輸出時，可每相輸出并聯，也可分別對每一相串聯輸出； 4.2.23 整體設計美觀大方，結構合理、可靠耐用。 4.3 系統技術參數 4.3.1 額定容量：60kVA（系統由控制柜、6臺調壓器和6臺三相大電流變壓器一體式組成）。 4.3.2 輸出電流：三相 AC1000A 6路4.3.3 輸出電壓：三相 AC 0～5V（相電壓）4.3.4 電壓測量精度：1.0％FS±3字 4.3.5 電流測量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 級；

林芝大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。
