合并單元系統測試儀廠家加工

更新時間:2025-05-28 12:41:38 ip歸屬地:林芝,天氣:多云轉小雨,溫度:11-23 瀏覽次數:4    公司名稱: 天正華意電氣設備(林芝市分公司)

以下是:合并單元系統測試儀廠家加工的產品參數
產品參數
產品價格888/臺
發貨期限1
供貨總量1000
運費說明含運費
小起訂1
質量等級0.05
是否廠家
產品材質鋁合金
產品品牌青島天正華意電氣
產品規格158
發貨城市青島
產品產地青島
加工定制
產品型號TH
可售賣地全國
產品重量8
產品顏色
質保時間3年
外形尺寸158
適用領域電氣電力
質量認證9000
產品功率15
工作溫度45
以下是:合并單元系統測試儀廠家加工的圖文視頻

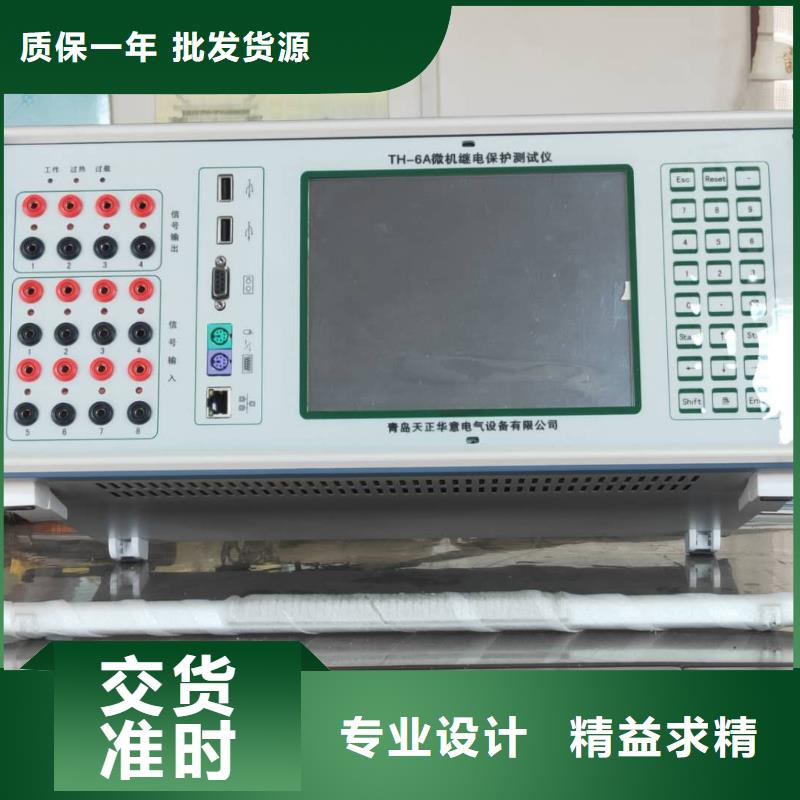

合并單元系統測試儀廠家加工
  • 合并單元系統測試儀廠家加工
  • 合并單元系統測試儀廠家加工
  • 合并單元系統測試儀廠家加工
  • 合并單元系統測試儀廠家加工
  • 合并單元系統測試儀廠家加工
合并單元系統測試儀廠家加工,天正華意電氣設備(林芝市分公司)專業從事合并單元系統測試儀廠家加工,聯系人:楊經理,電話:18762195566、18762195566,QQ:805146545,發貨地:平度市平安路2號,以下是合并單元系統測試儀廠家加工的詳細頁面。 西藏自治區,林芝市 林芝市總面積114870平方千米,西藏自治區內與拉薩、山南、那曲、昌都相鄰,西藏自治區外與云南毗鄰,邊境與印度、緬甸接壤,平均海拔3100米。截至2023年4月,轄1個市轄區、5個縣,代管1個縣級市,56個鄉(鎮、街道辦)、504個村(居),居住著藏族、漢族、門巴族、珞巴族等35個民族和僜巴,常住人口23.89萬人(截至2022年8月)。

林芝合并單元系統測試儀廠家加工 <林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置?本儀器屬帶電工作設備,為了你的請遵守 生產的相關規定,嚴格按電力工作規程進行操作。?注意本儀表面板及背板的標貼文字及符號?使用前應確認儀表及附件完好,無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用,儀表在使用中,機殼或測試線發生斷裂而造成金屬外露時,請停止使用。?不能用于測試高于600V的電壓,請勿在強電磁環境下使用,以避免影響儀器正常工作,禁止在易燃性及危險場所測試。?確定導線的連接插頭已緊密地插入接口內,相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出,不能手觸輸入插孔,以免觸電。?請勿用潮濕手操作儀器,或將其暴露砸雨水中,儀表于潮濕狀態下,請勿使用。 ?請勿于高溫潮濕,有結露的場所及日光直射下長時間放置和存放儀表。?保持產品表面清潔和干燥,不能用腐蝕劑或粗造物清潔,須用軟布(如眼鏡布),沾清潔防銹除濕類的潤滑劑,輕輕擦試電流鉗即可。?請勿撞擊、跌落儀器,以避免儀表和電流鉗受沖擊,損壞儀器,尤其是鉗口接合面。?注意本儀表所規定的測量范圍及使用環境。?嚴禁私自使用、拆卸、校準、維修本儀表,必須由有授權資格的人員操作。?手冊中的“ ”乃警告標志,使用者必須依照本手冊內容進行操作。?手冊中的“ ”等危險標志,使用者必須嚴格依照本手冊內容進行操作。無線相位測試儀 無線核相電流相位表 特高壓變壓器繼電保護向量測試裝置 三相通流加壓模擬帶負荷向量試驗裝置 多功能型 SOE測試儀 電子式三相通流加壓模擬負荷校驗裝置 電力系統同步相量測量系統試驗裝置 帶負荷校驗保護裝置 無線相位伏安測試裝置 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置


<林芝>天正華意電氣設備有限公司 林芝合并單元系統測試儀廠家加工

林芝一次通流加壓模擬帶負荷向量試驗裝置一次通流加壓試驗作業條件(1)施工作業條件1)全站單體調試已經完成,分系統調試完成,對時、故障錄波、網絡報文分析、交直流系統、監控系統等其他系統調試已經完成。2)參加試驗人員應經教育并考試合格;試驗前試驗負責人應向全體人員進行技術交底,使全體試驗人員熟悉試驗過程中的防范要求并嚴格按照規程及施工措施的要求進行試驗。3)試驗裝置的電源開關應使用明顯斷開的雙極開關并加裝過載自動跳閘裝置;試驗裝置的外殼應可靠接地;試驗接線完成后應由非接線人員檢查確認后方可進行試驗。4)試驗時應嚴格按照操作步驟進行操作,出現任何異常時應立即斷開工作電源。雷雨、六級以上大風天氣及空氣濕度80%以上不得進行試驗工作。(2)保證措施 1)提前編寫試驗方案并報送公司和監理審核,試驗方案審核完畢后進行和技術交底。2)試驗前確定單體調試、分系統調試、其他系統調試已經完成,并且不能有影響試驗進行的缺陷(刀閘無法分合等情況)。試驗開始前檢查設備和工器具,確保性能良好。3)合理安排試驗時間,試驗時全站不應有其他專業施工。4)試驗時設專人指揮協調,確保試驗項目有序進行。 電力系統同步相量測量系統試驗裝置 電位差雙鉗數字相位伏安表 三相微機繼電保護綜合校驗儀 特高壓變壓器繼電保護向量測試裝置 無線相位表測試儀 全智能無線高壓驗電測試儀 三相智能相位伏安表 模擬帶負荷測試裝置 無負荷相量測量裝置 六相微機繼電保護綜合測試儀 配電網繼電保護向量檢查和動作邏輯校驗測試裝置

<林芝>天正華意電氣設備有限公司 林芝合并單元系統測試儀廠家加工

林芝一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求,智能變電站二次模擬量(合并單元)分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機(選配)以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試,主機可任選一相電壓(電流)信號做為相位參考基準,分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系,并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查,主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度,主機實現無人操作,由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏,高亮度,寬視角,陽光下可視,圖形化界面,顯示分辨率800*480,觸摸屏操作,并設有數據存儲、U盤數據導出等功能;分機采用黑白式點陣屏,字跡清晰,手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制,參考基準和方向可自行定義;分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能,完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式,可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后,所選Cortex M4處理器具有單精度硬件浮點運算功能,大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

<林芝>天正華意電氣設備有限公司
林芝合并單元系統測試儀廠家加工 <林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置以220kV #1母線PT A相為參考相位基準,測量#2變差動保護方向,繪制六角向量圖,測量完成將上述一次設備恢復到初始狀態。4)#1主變差動保護(由#2主變開關-110kV#2母線-母聯-#1主變開關)將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上,由#2主變110kV側對#1主變施加試驗電流;將#1主變220kV側201-3、201開關合上,201-D1刀閘合上,在220kV側主變開關201進線側形成短路接地;將#1主變10kV側001手車推至工作位置,合上001開關,在0193或0194出線側使用短路線短路接地,在#1主變10kV 001開關出線側形成短路接地。(也可利用#2差動試驗的短路點,但注意要將010、0101、0021、0022手車同時推至工作位)通流加壓路徑如圖7圖7仍以220kV#母線PT A相為參考相位基準,測量#1變差動保護方向,繪制六角向量圖,測量完成將上述一次設備恢復到初始狀態。5)變壓器差動保護檢驗記錄表 模擬帶負荷向量試驗裝置 無線相位伏安測試儀 智能變電站通流加壓典型實驗裝置 負荷繼電保護向量檢測裝置 三相微機繼電保護綜合校驗儀 三相通流加壓模擬負荷向量試驗裝置 三相通流加壓模擬帶負荷向量試驗裝置 高精度六相微機繼電保護綜合測試儀 電子式三相通流加壓模擬負荷校驗裝置 三相微機繼電保護綜合測試儀 三相微機繼電保護測試儀 無線相位伏安測試裝置


林芝一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換,無線通訊過程中,接入信號應始終保持不變做為相位參考基準,分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度,分機根據測試點定義對應的測試組和相別,按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置,測試過程分機可隨時對已測試過的信息進行讀取查閱,待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲(見圖7)。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后,按“發送”鍵分機將被測試點的電壓(或電流)幅值及相對于參考基準的相位信息通過無線通訊發送至主機,同時主機將數據再次反饋給分機進行有效確認;改變測試組別時按“F”鍵,通過方向鍵進行修改,電壓電流相別各有9組供選擇,若無操作10s退出編號修改界面;測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據;通過分機主菜單“數據回傳”,可提取主機已存儲的所有信息,通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置

<林芝>天正華意電氣設備有限公司 林芝合并單元系統測試儀廠家加工
林芝合并單元系統測試儀廠家加工 <林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置額定工作條件(1)環境溫度:(-15~+45)℃(2)環境濕度:(0~90)% RH(3)海拔高度:小于1500米(4)被測信號波形:正弦波、β=0.05(5)被測信號頻率:45-65Hz(6)測相位頻率相序時和測功率功率因數時電流幅值:5mA~20A(7)測相位頻率相序時和測功率功率因數時電壓幅值:10V~600V(8)被測載流導線在鉗口中的位置:任意位置在測試模式下按HOLD鍵可以保持顯示數據,“H0LD”符號指示,再按HOLD鍵取消保持。保持數據的同時,儀表自動編號并存儲當前保持的數據,顯示“Save:002”等組別號,儀表多能存儲500組數據,若存儲已滿,顯示“FULL”符號。3.數據查閱、退出在測試模式下按MEM鍵進入數據查閱模式,顯示“Read”符號,從“Save:001”組數據開始查閱,按 ▲ 鍵以步進量為1遞增查閱,長按 ▲ 鍵以步進量為10遞增查閱,按 ▼ 鍵以步進量為1遞減查閱,長按 ▼ 鍵以步進量為10遞減查閱。按← →鍵切換查閱電壓電流和相位、有功功率、無功功率、視在功率、功率因數、頻率、保存的顯示界面。按MEM鍵退出數據查閱模式,返回測試模式。4.數據刪除在數據查閱模式或測試模式下長按 HOLD鍵進入數據刪除選項,按 ← 鍵選擇“YES”按 → 鍵選擇“NO”,選擇后返回測試模式。5.測試顯示模式切換開機后,儀表自動進入電壓、電流測試顯示模式(圖1);按MODE鍵切換三線三線模式還是三相四線模式,按 ← 鍵和 → 鍵切換進入相位、有功功率、無功功率、視在功率、功率因數、頻率、相序、矢量圖測試顯示模式。(如圖2、3、4、5、6、7);其中圖(4、5)三路功率、功率因數是U1I1、U2I2、U3I3的對應功率和功率因數。無線核相電流相位表 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 繼電保護相位測試裝置 變電站投運前繼電保護向量檢查裝置 智能變電站繼電保護向量檢查裝置 變電站投運前繼電保護回路向量檢查 無線相位測試儀 全智能無線高壓驗電器 變電站繼電保護回路向量檢查 多功能型 SOE測試儀 負荷繼電保護向量檢測裝置


林芝一次通流加壓模擬帶負荷向量試驗裝置功  能 測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和,判別變壓器接線組別、感性、容性電路,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否,檢修線路設備等電  源 3.7V鋰充電電池功  耗 250mA顯示模式 LCD彩屏顯示,72×55mm儀表尺寸 長寬厚:187*119*48mm鉗口尺寸 Φ8mm電壓量程 AC 0.00V~600V 分辨率:0.01V 精度:±0.5%FS電流量程 AC 0.0mA~20.0A 分辨率:0.1mA 精度:±0.5%FS相位量程 0.0°~360.0° 分辨率:0.1° 精度:±1°頻率量程 45.00Hz~65.00Hz 分辨率:0.01Hz 精度:±0.5Hz有功功率量程 0.0W~12kW 分辨率:0.1W 精度:±(3%rdg+3dgt)無功功率量程 0.0W~12kVAR 分辨率:0.1VAR 精度:±(3%rdg+3dgt)視在功率量程 0.0W~12kVA 分辨率:0.1VA 精度:±(3%rdg+3dgt)功率因數量程 -1~+1 分辨率:0.001 精度:±0.03電流矢量和 0mA~60.0A相  序 正相:U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相:U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率 約2秒/次數據保持 測試中按HOLD鍵保持數據,“HOLD”符號顯示數據存儲 500組硅膠防護套 有USB接口 USB接口,所存數據上傳電腦,便于分析管理數據自動關機 儀表無操作約15分鐘后關機背光功能 有,適合昏暗場所及夜間使用電壓檢測 當電池電壓低于3.2V時,電池電壓低符號顯示,提醒及時充電儀表質量 主機:380g(帶電池)尖嘴形電流鉗:180g×3測試線:190g電壓測試線長度 1.5m電流鉗線長 2m工作溫濕度 -10℃~40℃;80%Rh以下存放溫濕度 -10℃~60℃;70%Rh以下輸入阻抗 測試電壓輸入阻抗為:1MΩ耐  壓 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕  緣 儀表線路與外殼之間≥100MΩ結  構 外殼絕緣適合安規 IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等級2 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀

<林芝>天正華意電氣設備有限公司
林芝合并單元系統測試儀廠家加工 <林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試(系統)裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置,對主變低壓側勵磁通壓,合上主變開關、母聯開關、PT刀閘,進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時,可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變,也可采用變頻電源直接連接站用變低壓側,利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁,在變壓器230kV、115kV感應出一次電壓,將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流,母差保護利用一組三相工頻高壓,施加于PT一次側作為相位參考基準;利用一組三相工頻大電流,在一條母線支路通入試驗電流,于母線其他支路接回電流,試驗電流通過進線CT、母聯開關、線路CT形成回路,在保護屏上讀取電流幅值相位及差流,檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上, 213-D2接地刀閘合上,測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護,測量213間隔線路保護方向,包括后臺監控機測量值等;測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗,并根據阻抗大小對變壓器高壓側(或中壓側)一次加壓,其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流,利用短路電流模擬短路側一次負荷電流,檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上,由#2主變110kV側對#1主變施加試驗電流;將#1主變220kV側201-3、201開關合上,201-D1刀閘合上,在220kV側主變開關201進線側形成短路接地;將#1主變10kV側001手車推至工作位置,合上001開關,在0193或0194出線側使用短路線短路接地,在#1主變10kV 001開關出線側形成短路接地。(也可利用#2差動試驗的短路點,但注意要將010、0101、0021、0022手車同時推至工作位)仍以220kV#母線PT A相為參考相位基準,測量#1變差動保護方向,繪制六角向量圖,測量完成將上述一次設備恢復到初始狀態。

<林芝>天正華意電氣設備有限公司 林芝合并單元系統測試儀廠家加工

林芝一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1)試驗準備為方便現場接線,根據變壓器阻抗參數計算,本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1)在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻(或低頻)電源,對#2主變差動保護接線檢驗,利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流,進行變壓器電流差動保護回路檢查,通過二次電流六角向量圖核定接線組別完成檢驗。1.2)在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻(或低頻)電源,對#1主變差動保護接線檢驗,利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流,進行變壓器電流差動保護回路檢查,通過二次電流六角向量圖核定接線組別完成檢驗。1.3)注:為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓,以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3)二次相電壓約2.62V。2)變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小,故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值:ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓,故換算中壓側對高壓側等效阻抗:ZM-H=40.85/(230/115)2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3)#2主變三側通流(由#1主變開關-110kV#1母線-母聯-#2主變開關)將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上,由#1主變110kV側對#2主變施加試驗電流;將#2主變220kV側202-3、202開關合上,202-D1接地刀閘合上,在220kV側主變開關202進線側形成短路接地;將#2主變10kV側002手車推至工作位置,合上002開關,在0022出線側使用短路線短路接地,在#2主變10kV 002開關出線側形成短路接地。

<林芝>天正華意電氣設備有限公司 林芝合并單元系統測試儀廠家加工 林芝合并單元系統測試儀廠家加工 <林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準,將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓(10kV),拉開21P-1刀閘(注意檢查與母線開關處在分斷位,臨時拆除母線PT處的-1D接地聯片,將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ);通過#1主變高壓側220kV套管處對母線三相通流(160A)按照對應檢測回路關系操作開關分合及接地刀閘,完成母線差動、線路保護檢驗;檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上, 213-D2接地刀閘合上,測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護,測量213間隔線路保護方向,包括后臺監控機測量值等;測量完成后將213間隔一次設備恢復到初始狀態。備注:為節約后續試驗工作,縮短測試時間,通流時改換測試間隔時可不必中斷輸出,先合上214間隔開關,然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變,合上214-2、214、214-D2接地刀閘,測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護,測量214間隔線路保護方向,包括后臺監控機測量值等;測量完成后將213間隔一次設備恢復到初始狀態。4.3)201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變,合上202-2、202、202-D2接地刀閘,測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護,包括后臺監控機測量值等;測量完成后將202間隔一次設備恢復到初始狀態。4.4)201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變,合上215-2、215、215-D2接地刀閘,測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護,包括后臺監控機測量值等;測量完成后將215間隔一次設備恢復到初始狀態。


林芝一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1)試驗準備為方便現場接線,根據變壓器阻抗參數計算,本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1)在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻(或低頻)電源,對#2主變差動保護接線檢驗,利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流,進行變壓器電流差動保護回路檢查,通過二次電流六角向量圖核定接線組別完成檢驗。1.2)在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻(或低頻)電源,對#1主變差動保護接線檢驗,利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流,進行變壓器電流差動保護回路檢查,通過二次電流六角向量圖核定接線組別完成檢驗。1.3)注:為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓,以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3)二次相電壓約2.62V。2)變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小,故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值:ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓,故換算中壓側對高壓側等效阻抗:ZM-H=40.85/(230/115)2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3)#2主變三側通流(由#1主變開關-110kV#1母線-母聯-#2主變開關)將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上,由#1主變110kV側對#2主變施加試驗電流;將#2主變220kV側202-3、202開關合上,202-D1接地刀閘合上,在220kV側主變開關202進線側形成短路接地;將#2主變10kV側002手車推至工作位置,合上002開關,在0022出線側使用短路線短路接地,在#2主變10kV 002開關出線側形成短路接地。

<林芝>天正華意電氣設備有限公司

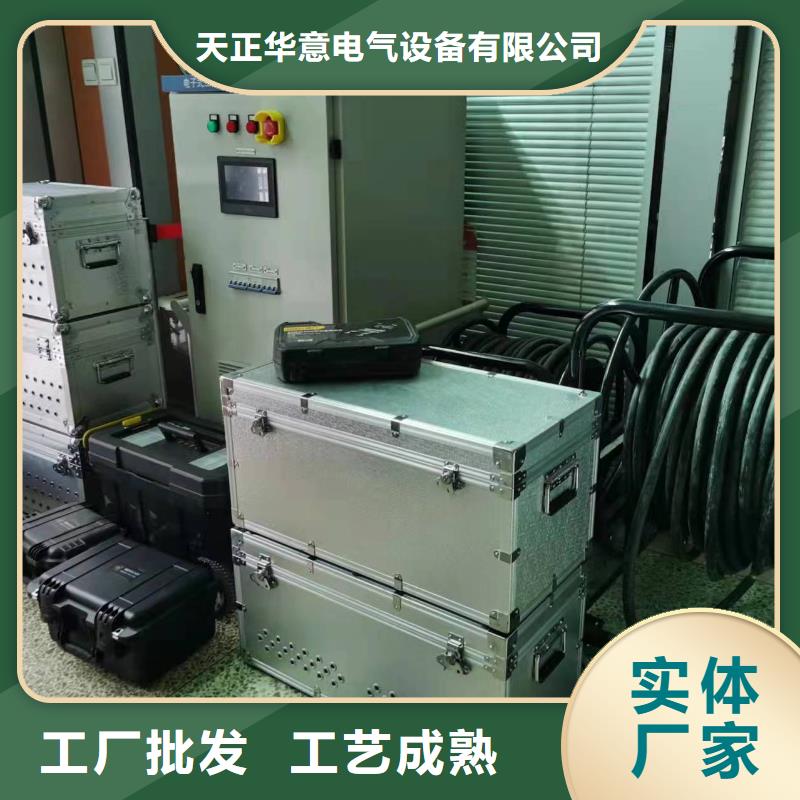

林芝一次通流加壓模擬帶負荷向量試驗裝置試驗前準備工作5.1 資料和圖紙變電站相關設計圖紙,繼電保護裝置原理說明書及使用說明書等資料齊全。5.2 試驗設備及儀器儀表試驗設備: TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置1套(其中大電流轉換試驗裝置1臺,高電壓試驗轉換裝置1臺,專用電源線4組,大電流三相輸出線1組,高電壓三相輸出線1組,高精度高靈敏選頻相位表1套),數字萬用表(0.5級及以上)1塊,電流鉗表(1.0級及以上)1塊,組合工具接地線圍欄等。5.3 設備狀態變電站所有線路出口一次側已斷引(或線路隔離開關在分位)、電壓互感器一次側已斷引;斷路器及隔離開關在分位,保護出口壓板已斷開。6 試驗項目及方法變電站繼電保護相位檢驗試驗時,大電流轉換試驗裝置固定放置在主變側易于接線的位置方便對各電壓級母線通流(開關站可固定放置在輸電線路中間位置某一間隔)高電壓轉換試驗裝置放在對應母線電壓互感器位置通過倒閘操作配合完成變電站所有繼電保護相位的檢驗工作。對安裝兩臺主變的變電站,裝置變頻電源宜放置在主變位置根據變壓器阻抗參數選擇合適的變壓器繞組為施加變頻電源通過一臺主變母線串帶另一臺主變開關和繞組施加工頻(或低頻)電源,其余側繞組在繞組開關后級合上刀閘形成一次短路電流,完成變壓器差動保護相位檢驗。試驗順序宜按照各電壓級分別進行,對分段雙母線需要利用變壓器升壓方式,完成一次電壓并列相位檢查(開口三角電壓),而后進行各電壓級電壓線路保護、母線保護的順序進行, 進行變壓器差動保護相位檢驗試驗,電度表二次回路接線、斷路器保護和故障錄波器可隨線路和變壓器保護相位檢驗試驗同時進行。 變電站繼電保護向量檢查裝置 帶負荷校驗保護裝置 變電站監控信息自動對點裝置 特高壓變壓器繼電保護向量測試裝置 高精度六相微機繼電保護綜合測試儀 變電站投運前繼電保護一二次回路向量檢查 智能變電站通流加壓典型實驗裝置 三相微機繼電保護測試儀 智能變電站繼電保護向量檢查裝置 三相通流加壓模擬負荷校驗裝置

<林芝>天正華意電氣設備有限公司
林芝合并單元系統測試儀廠家加工 <林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后,帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目,向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動,因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求:對新安裝的或設備回路有較大變動的裝置,在投入運行前,必須用一次電流及工作電壓加以校驗和判定,包括:電壓、電流幅值及相位的判定;使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定;電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施(修訂版), 15條防止繼電保護事故中明確規定:所有保護用電流回路在投入運行前,除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外,還必須測量各中性線的不平衡電流(或電壓),以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整,以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式,雖然可靠,但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案,需考慮多種電網運行方式,分步分段進行試驗,需要一步步驗證一次接線、二次回路、保護裝置的正確完整,試驗進度緩慢;帶一次負荷送電試驗時,二次回路及裝置沒有得到驗證,保護不能直接投入,需增加臨時保護等措施;帶一次負荷試驗,從沖擊開始到試驗結束,操作涉及到一次設備的合分和保護的投退,步驟復雜,操作工作量非常大;帶一次負荷試驗要求必須有一定量系統負荷,如果負荷電流太小不滿足測試要求值,相關試驗無法完成;帶一次負荷試驗,發現回路故障后,故障排查需要時間,耽誤變電站正常投運進度。

<林芝>天正華意電氣設備有限公司 林芝合并單元系統測試儀廠家加工
<林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置全站通壓變頻電源經阻抗變換裝置,對主變低壓側勵磁通壓,合上主變開關、母聯開關、PT刀閘,進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時,可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變,也可采用變頻電源直接連接站用變低壓側,利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁,在變壓器230kV、115kV感應出一次電壓,將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流,母差保護利用一組三相工頻高壓,施加于PT一次側作為相位參考基準;利用一組三相工頻大電流,在一條母線支路通入試驗電流,于母線其他支路接回電流,試驗電流通過進線CT、母聯開關、線路CT形成回路,在保護屏上讀取電流幅值相位及差流,檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上, 213-D2接地刀閘合上,測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護,測量213間隔線路保護方向,包括后臺監控機測量值等;測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗,并根據阻抗大小對變壓器高壓側(或中壓側)一次加壓,其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流,利用短路電流模擬短路側一次負荷電流,檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上,由#2主變110kV側對#1主變施加試驗電流;將#1主變220kV側201-3、201開關合上,201-D1刀閘合上,在220kV側主變開關201進線側形成短路接地;將#1主變10kV側001手車推至工作位置,合上001開關,在0193或0194出線側使用短路線短路接地,在#1主變10kV 001開關出線側形成短路接地。(也可利用#2差動試驗的短路點,但注意要將010、0101、0021、0022手車同時推至工作位)仍以220kV#母線PT A相為參考相位基準,測量#1變差動保護方向,繪制六角向量圖,測量完成將上述一次設備恢復到初始狀態。 三相通流加壓模擬負荷校驗裝置 電子式三相通流加壓模擬負荷校驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 無線高壓檢驗電測試儀 相位伏安表無負荷相量測量裝置 帶負荷校驗保護裝置 模擬帶負荷測試(系統)裝置 高壓核相電流相位表 六相微機繼電保護綜合校驗儀 變壓器差動保護裝置 同步相量測量系統試驗裝置 變電站投運前繼電保護向量檢查裝置

林芝合并單元系統測試儀廠家加工

林芝一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗(1)試驗準備檢查全站刀閘、斷路器均在分閘位置;檢查全站CT二次回路,禁止CT二次回路開路。(2)接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入;在#1主變高壓側套管接線處對220kV側#1母線三相通流,按照對應檢測回路關系操作開關分合及接地刀閘,完成220kV母線差動、線路保護檢驗;測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入;在#1主變中壓側套管接線處對110kV側#1母線三相通流,按照對應檢測回路關系操作開關分合及接地刀閘,完成110kV母線差動、線路保護檢驗;測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。(3)試驗電流估算220kV側母線:開關CT變比1600/5,為方便讀數和測量,預加一次電流160A,二次側0.500A,對應母聯與各間隔回路通流檢驗時,對施加的三相高壓電壓與三相大電流移相輸出,一次就可檢驗出母線差動保護和線路保護。110kV側母線:開關CT變比2000/5,為方便讀數和測量,預加一次電流200A,二次側0.500A,對應母聯與各間隔回路通流檢驗時,對施加的三相高壓電壓與三相大電流移相輸出,一次就可檢驗出母線差動保護和線路保護。10kV側母線:開關CT變比4000/5,為方便讀數和測量,預加一次電流200A,二次側0.250A,對應母聯與各間隔回路通流檢驗時,施加的與三相大電流,一次就可檢驗出母線差動保護。備注:為節約后續試驗準備工作,縮短測試時間,對母線三相大電流通流時改換測試間隔時可不必中斷輸出(設備選擇具有三相電流平衡自動調整模式,完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°),該間隔檢驗結束后即可將另一間隔接地刀閘合上,然后再拉開已檢驗過的接地刀閘間隔回路,電流輸出控制選擇“電流平衡模式輸出”即可。

<林芝>天正華意電氣設備有限公司 林芝合并單元系統測試儀廠家加工

林芝一次通流加壓模擬帶負荷向量試驗裝置電網有限公司十八項電網重大反事故措施(修訂版), 15條防止繼電保護事故中明確規定:所有保護用電流回路在投入運行前,除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外,還必須測量各中性線的不平衡電流(或電壓),以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整,以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式,雖然可靠,但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案,需考慮多種電網運行方式,分步分段進行試驗,需要一步步驗證一次接線、二次回路、保護裝置的正確完整,試驗進度緩慢;帶一次負荷送電試驗時,二次回路及裝置沒有得到驗證,保護不能直接投入,需增加臨時保護等措施;帶一次負荷試驗,從沖擊開始到試驗結束,操作涉及到一次設備的合分和保護的投退,步驟復雜,操作工作量非常大;帶一次負荷試驗要求必須有一定量系統負荷,如果負荷電流太小不滿足測試要求值,相關試驗無法完成;帶一次負荷試驗,發現回路故障后,故障排查需要時間,耽誤變電站正常投運進度。4. 裝置技術參數4.1 三相通流加壓模擬負荷電子式電源變頻電源采用高頻開關放大器原理設計,三階濾波輸出,觸摸屏設計、雙路輸出、幅值相位可調、市電過壓跳閘、輸入過流跳閘、風機智能運行、直流母線過、欠壓保護、逆變器及可控硅過溫保護、輸出過流預告警、輸出過流保護及瞬時過流保護過熱保護。額定容量: 33kVA 輸入:三相四線 380V±10%/50A 頻率:50Hz輸出波形:標準正弦波 波形失真:優于THD3% 輸出穩定度:±1% 輸出頻率:0.5Hz~150Hz可選 雙路輸出獨立單獨可控Ⅰ路輸出:電流/電壓: 0~380V /0~50A連續可調Ⅱ路輸出:電流/電壓: 0~380V/0~5A連續可調Ⅱ路以Ⅰ路電流為參考基準可移相輸出,移相范圍±180°使用環境:-20℃至50℃,相對濕度<90%,海拔2000m以下通流加壓模擬帶負荷向量檢測裝置 變電站監控信息自動對點裝置 三相微機繼電保護校驗儀 通流加壓模擬帶負荷試驗方案 帶負荷測試裝置 無線核相電流相位表 變壓器差動保護裝置 模擬試驗裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 無負荷相量測量裝置 智能變電站繼電保護向量檢查裝置

<林芝>天正華意電氣設備有限公司
