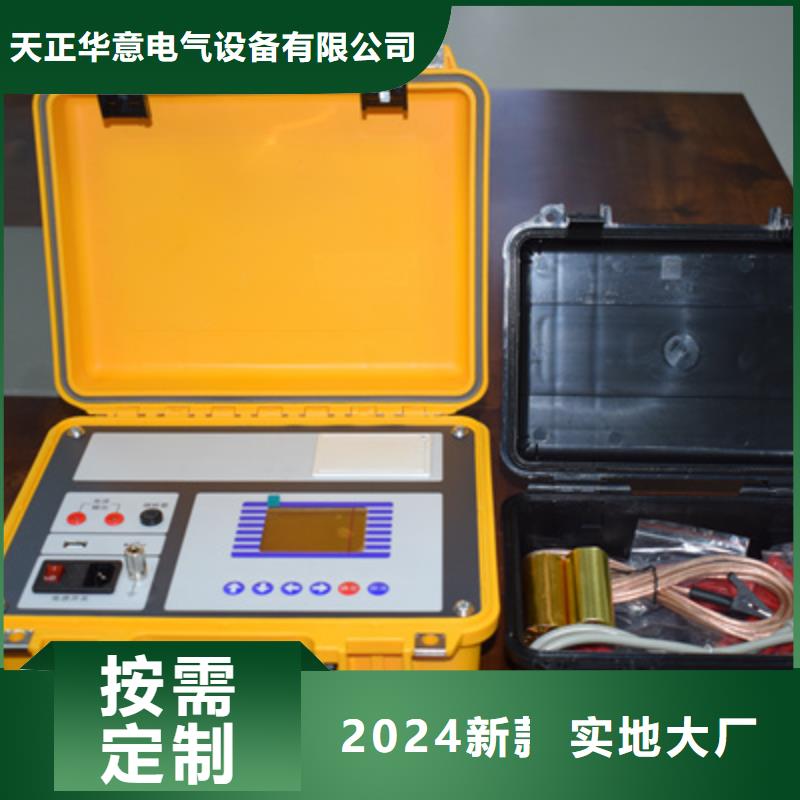

智能電容電流測試儀林芝 <林芝>天正華意電氣設備有限公司

林芝電容電流測試儀接線方法進行測試前，應按使用要求正確連接電源線及信號電纜。（如圖3）圖31、電壓電纜一端接到電壓輸出端子上 2、測試電流信號電纜插在電流輸入插頭上， 3、接好電容電感電源線。4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形表卡在所需測量的單臺電容器的套管處。注意：一定要將電壓輸出紅端線從鉗形表正面穿過后再接到需測量的單臺電容器（電抗器）的套管處，接反時測量不準確。五、儀器操作方法 使用本儀器前應仔細閱讀本說明書 檢查接線無誤 儀器接地良好 防止觸電事故。開機后屏幕顯示主菜單畫面。選擇測量方式:測電容時可選單相電容、三相△、三相Y，三相Yn 三相III測電抗器電感時可選擇大電感、小電感方式，小于5mH時只能選擇小電感方式，測電阻時可選擇大電阻、小電阻方式，小于1Ω時只能選擇小電阻方式。注意:選錯可能損壞儀器!選擇電壓等級:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 選擇電壓等級用于計算電容的千乏數，千乏數計算公式為：千乏數（Kvar）Q=U*U*2*3.14*f*CU:電容的電壓等級；f:測量電壓的頻率；C：電容值在上述設定完成后，將箭頭指向開始測量按【ENT】鍵 稍后結果就會出現在顯示屏上，所測數據自動記錄按【ENT】鍵打印數據 按【ESC】鍵回到開機主菜單進行下一次測量，選擇數據查詢可以查看以前40次所測電容值或電感值，按上、下鍵翻頁，在數據查詢時按【ENT】鍵可進入歷史數據打印菜單，此時按【ENT】鍵打印本次數據，按下鍵打印全部40組歷史數據。需要調整系統時間時請將光標移到“時間設定”按【ENT】鍵進入時間設定菜單將光標移到要調整的“年”、“月”、“日”、“時”、“分”、“秒”上，按【ENT】鍵，此時光標前進一步，再按【上】、【下】鍵調整，完成后按【ESC】鍵回到時間設定菜單，全部調完后將光標移到“存”上，按【ENT】鍵將數據存入儀器，再按【ESC】鍵回到主菜單。

林芝電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

<林芝>天正華意電氣設備有限公司 智能電容電流測試儀林芝
智能電容電流測試儀林芝 <林芝>天正華意電氣設備有限公司

林芝電容電流測試儀接線及使用說明5.1前面板介紹名稱說明輸入端子警告，小心觸電！小心觸電。當校準器工作時，這些端子上有220VAC電壓。在將導線連接到這些端子或從端子上取下導線時，請確保校準器和被校準裝置處于不工作模式。當校準器執行RCD 校準時，這些端子會輸出交流線電壓。 為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準裝置的接線插座與校準裝置INPUT端子連接。另一種是直接將漏電開關測試儀的連接線插入校準裝置的INPUT端子。顯示屏顯示面板是一個256色有源 LCD 顯示屏，用于顯示校準器狀態、輸出分斷時間、測得的電流。此外，顯示屏底部顯示屏幕正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了解顯示信息的詳細內容。 功能鍵這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏中的標記指示。在操作期間，功能會發生變化，這樣就可以用這些鍵完成更多的功能。控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加輸出信號（表示待機）。包括用于鍵入電流的有效值、分斷時間以及包含因子的10個數字鍵和確定鍵、刪除鍵兩個功能鍵。如設置跳閘電流為30mA，只需按和，然后按 “確定”即可。如輸入數字有誤，按“刪除”即可。 光標1、光標2主要用于確定分斷時間在波形上的起始和終止點5.2后面板介紹名稱說明L’香蕉插孔與隔離變壓器的火線相連E-香蕉插孔漏電流輸出端，正常工作時，將“E-”端與隔離變壓器“零線N”端短接N香蕉插孔與隔離變壓器的零線相通，正常工作時，將“E-”端與隔離變壓器“零線N”端短接注意：正常工作時，將“E-”端與“零線N”端短接，具體連線間第8章部分。

林芝電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

<林芝>天正華意電氣設備有限公司 智能電容電流測試儀林芝

林芝電容電流測試儀防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。重要提示：1 使用前，保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

<林芝>天正華意電氣設備有限公司 智能電容電流測試儀林芝
智能電容電流測試儀林芝 <林芝>天正華意電氣設備有限公司

林芝電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

林芝電容電流測試儀注意事項8.1 使用儀器時請按本說明書接線和操作。8.2 接地端子應就近可靠接地。8.3 測試開始前請輸入正確的參數設置。8.4 測量過程中如果電流輸出端子無電流輸出，請檢查輸出保險管；保險管熔斷電流為2A，禁止使用2A以上及以下的保險管。8.5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。8.6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。9 售后服務9.1 凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。9.2 自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。9.3 屬下列情況之一者不予保修：9.3.1 用戶對儀器有自行拆卸或對儀器工藝結構有人為改變。9.3.2 因用戶保管或使用不當造成儀器的嚴重損壞。9.3.3 屬于用戶其它原因造成的損壞。

<林芝>天正華意電氣設備有限公司 智能電容電流測試儀林芝

林芝電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

<林芝>天正華意電氣設備有限公司 智能電容電流測試儀林芝
<林芝>天正華意電氣設備有限公司

林芝電容電流測試儀無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司研制出一種三相全自動電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

智能電容電流測試儀林芝

林芝電容電流測試儀配電網中PT接線方式及PT的變比配電網中的PT接線方式和PT的變比會對測試儀的測量結果產生很大的影響，如果PT的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中PT的接線方式及PT變比有一個清晰的了解。目前，我國配電網的PT接線方式有以下幾種：1、3PT接線方式這種接線方式分“N接地”、“B相接地”兩種，分別如圖 4和圖 5所示。對于這兩種方式，均從N-L兩端注入測試信號。根據所用PT的不同，分成三種類型：3PT： 、 3PT1： 、 3PT2： 。圖 4 N接地方式圖 5 B相接地方式圖 4、圖 5所示的系統運行方式是從開口三角測量系統容流時所必須的運行方式，而對于一般的配網系統，并不都是處于這樣的運行方式下，例如在系統中還接在消弧線圈、PT高壓側中性點接有高阻消諧器、PT開口三角接有二次消諧裝置等。這時，必須將運行方式轉換為圖 4或圖 5所示的運行方式。常見的采用3PT接線方式的配網其運行方式如圖 6所示：圖 6 常見的采用3PT接線方式的配網運行方式測試步驟：（1）檢查測量用的PT高壓側中性點是否安裝有高阻消諧器，如有，將其短接。從測量原理可知，選用哪組PT進行測量，我們就只考慮這組PT的接線情況。而無需關心系統內的其他PT的情況。如果系統中有些PT安裝高阻消諧器，有些沒安裝，則完全可以從沒有安裝高阻消諧器的PT進行測量，這樣可以省去短接消諧器的工作。（2）檢查消弧線圈是否全部退出運行。在有電氣聯系的被測電壓等級系統中所有消弧線圈均要退出運行，并非只退出該變電站的消弧線圈。同時只考慮被測電壓等級的情況，無需考慮其他電壓等級的情況。例如，被測變電站A為10kV系統，并通過聯絡線與變電站B的10kV系統相連，變電站A有2臺消弧線圈，變電站B有1臺消弧線圈，則測量時有電氣聯系的這3臺消弧線圈均要退出運行；而35kV系統有無消弧線圈則無需考慮。（3）退出PT 開口三角的消諧裝置。如果經過實測證明，開口三角所接的某些廠家某些型號的二次消諧裝置對測量結果沒有影響，則消諧裝置可以不退出運行。一般對于微電腦控制的消諧器，其只有在系統有諧振發生時才動作，該類消諧器一般對測量無影響。（4）如果PT二次側并列運行（很少見），則將其改為單獨運行。

<林芝>天正華意電氣設備有限公司 智能電容電流測試儀林芝 <林芝>天正華意電氣設備有限公司

林芝電容電流測試儀在電力系統的無功補償電容器參數測試工作中，需測試并聯電容器組中的單個電容值，以及電抗器的電感值等參數。該參數測試的準確與否，直接影響到補償電容器組的可靠性，關系到電網的運行。針對上述電力生產需求，為了測量并聯電容器組中的單個電容器電容值及電抗器的電感值，許多電力測試儀器生產廠家研制了電容電感測試儀，但就目前使用應用情況來看，在用的電容電感測試儀種類繁多，質量參差不齊。其數據結果的質量越來越受到電力生產部門的重視。國內的計量檢定單位在實際檢定工作中采取的檢定方法為傳統的“實物法”，該方法的主要特點在于：以一組實物標準電容和實物標準電阻為基礎，用于對電容電感測試儀的電容、電感測量功能進行檢定。其不足之處主要在于：實物的標準電容、標準電感難于獲得，且成本高。基于該方法準確度低、量值取值范圍窄。鑒于上述情況，針對電容電感測試儀的工作特性和現有校驗方法的不足，設計研制了 電容電感測試儀校驗裝置，可有效開展對目前市場上主流的電容電感測試儀的校準與檢測工作。二、主要功能特點電容電感測試儀校驗裝置（以下簡稱校驗裝置）是針對目前市場上主流的電容電感測試儀的電容、電感等測量性能進行校準檢定的專用裝置。本校驗裝置主要包括如下功能、特點：1、 校驗裝置可對電容電感測試儀的電容、電感等測量功能進行校驗。電容值、電感值準確度高，量值連續可調，調節細度小、范圍大。2、本裝置可模擬出現場實物類似的電容、電感，頻率響應范圍寬，電流輸出范圍大，電容、電感均可方便溯源。3、校驗裝置分為上位機和下位機兩大部分，兩部分通過RS-232串口通信。上位機以PC機人機交互方式給用戶提供友好的控制界面，用于選擇校驗的內容、方式、參數等；下位機是響應上位機各種命令參數、實施校驗工作的具體部件。性能穩定，軟硬件設計思路新穎，針對性強。操作界面友好。

智能電容電流測試儀林芝

林芝電容電流測試儀測試接線（1）單相電容的測量：單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在UN上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“A”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。如果電容器組有多個單相電容需要測試，可以在測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。圖4（2）三相△型電容的測量：圖5是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖5 △形聯接被試電容接線圖（3）三相Y型電容的測量：三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這里不再做具體介紹。（4）三相Yn型電容的測量：圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖6 Yn形聯接被試電容接線圖（5）三相III型電容的測量：圖7為三相Ⅲ型電容器測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將黃色夾子夾在母線排A相上，將綠色夾子夾在母線排B相上，將紅色夾子夾在母線排C相上，黑色夾子夾在A’線上，將A‘B’C‘短接，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。

<林芝>天正華意電氣設備有限公司 <林芝>天正華意電氣設備有限公司

林芝電容電流測試儀配電網中PT接線方式及PT的變比配電網中的PT接線方式和PT的變比會對測試儀的測量結果產生很大的影響，如果PT的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中PT的接線方式及PT變比有一個清晰的了解。目前，我國配電網的PT接線方式有以下幾種：1、3PT接線方式這種接線方式分“N接地”、“B相接地”兩種，分別如圖 4和圖 5所示。對于這兩種方式，均從N-L兩端注入測試信號。根據所用PT的不同，分成三種類型：3PT： 、 3PT1： 、 3PT2： 。圖 4 N接地方式圖 5 B相接地方式圖 4、圖 5所示的系統運行方式是從開口三角測量系統容流時所必須的運行方式，而對于一般的配網系統，并不都是處于這樣的運行方式下，例如在系統中還接在消弧線圈、PT高壓側中性點接有高阻消諧器、PT開口三角接有二次消諧裝置等。這時，必須將運行方式轉換為圖 4或圖 5所示的運行方式。常見的采用3PT接線方式的配網其運行方式如圖 6所示：圖 6 常見的采用3PT接線方式的配網運行方式測試步驟：（1）檢查測量用的PT高壓側中性點是否安裝有高阻消諧器，如有，將其短接。從測量原理可知，選用哪組PT進行測量，我們就只考慮這組PT的接線情況。而無需關心系統內的其他PT的情況。如果系統中有些PT安裝高阻消諧器，有些沒安裝，則完全可以從沒有安裝高阻消諧器的PT進行測量，這樣可以省去短接消諧器的工作。（2）檢查消弧線圈是否全部退出運行。在有電氣聯系的被測電壓等級系統中所有消弧線圈均要退出運行，并非只退出該變電站的消弧線圈。同時只考慮被測電壓等級的情況，無需考慮其他電壓等級的情況。例如，被測變電站A為10kV系統，并通過聯絡線與變電站B的10kV系統相連，變電站A有2臺消弧線圈，變電站B有1臺消弧線圈，則測量時有電氣聯系的這3臺消弧線圈均要退出運行；而35kV系統有無消弧線圈則無需考慮。（3）退出PT 開口三角的消諧裝置。如果經過實測證明，開口三角所接的某些廠家某些型號的二次消諧裝置對測量結果沒有影響，則消諧裝置可以不退出運行。一般對于微電腦控制的消諧器，其只有在系統有諧振發生時才動作，該類消諧器一般對測量無影響。（4）如果PT二次側并列運行（很少見），則將其改為單獨運行。

林芝電容電流測試儀無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司研制出一種三相全自動電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

<林芝>天正華意電氣設備有限公司 智能電容電流測試儀林芝

林芝電容電流測試儀測量原理電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。3 功能及特點3.1 測量范圍更寬，測試速度更快。3.2 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。3.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。3.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。3.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。3.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。3.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。3.8 具備輸出短路保護功能。3.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。3.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。3.11 熱敏打印機打印功能，快速、無聲。3.12 體積小、重量輕，方便攜帶使用。4 技術指標4.1 電容電流測量4.1.1 測量范圍：0.3μF～200μF 1A～400A4.1.2 準確度： ±(讀數×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 電壓等級：0.1KV～99.9KV連續可調4.2 零序3U0電壓測量4.2.1 測量范圍：1V～100V AC 50HZ4.2.2 準確度： ±(讀數×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用條件及外形4.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz4.3.2 儀器重量：4.5Kg4.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)4.3.4 使用溫度：-10℃～50℃4.3.5 相對濕度：＜90%，不結露

<林芝>天正華意電氣設備有限公司

林芝電容電流測試儀操作使用說明所有測試線接好以后，打開電源開關，儀器初始化后進入“開機界面”屏（見圖13）。1、參數設置圖13 主菜單接線方式可以設置為1PT、3PT、3PT1、3PT2、4PT、4PT1六個中的一個。電壓等級設置位線路的電壓等級如 10KV、35KV等。試品編號設置實驗標記，方便以后將歷史數據對應到相應的變電站。按上下左右鍵選擇相應的選項，按“確認”鍵進入所選功能。 設置完成按“啟動/停止”，進行測試。2、數據測試圖14 參數設置上圖中，黑框中顯示的測試電容為配網線路三相對地電容的總和，電容電流為此對地電容值折算到額定電壓下的電容電流值。下面顯示的開口三角電壓，為實際上開口三角處的工頻電壓值，這個電壓值過高會影響測量精度。U1U2I1I2A1A2這些值為測試過程數據。3、歷史數據按“記錄”切換到“歷史記錄”屏幕見圖16。按上下鍵切換顯示的歷史數據，按存儲建將數據保存到U盤。圖16 測量記錄查詢4 實時時鐘設置按“設置”按鍵均可打開如下圖所示參數設置界面。用戶可以通過此界面設置背光亮度，電量顯示方式（電壓值/百分比）還可以進行時間設置。時間設置完畢需要確認才能保存。“語言選擇”可以改變界面顯示語言，有中文和英文兩個選擇項，改變語言需要重啟設備才能完全生效。見圖17。圖17 實時時鐘設置八、注意事項1 使用儀器時請按本說明書接線和操作。2 接地端子應就近可靠接地。3 測試開始前請輸入正確的參數設置。4 測量過程中如果電流輸出端子無電流輸出，請檢查接線。5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。
