智能放電負載儀按需定制

林芝蓄電池充放電測試儀儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印技術參數產品型號TH-220/06充放電檢測方式蓄電池脫離系統放電電流0~60A放電電流精度（分辨率0.1A精度1A）充電電流0~60A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

<林芝>天正華意電氣設備有限公司

林芝蓄電池充放電測試儀蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。曾在電力、通信、金融、交通等行業中大量使用的固定式隔酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、貧液式設計，使得我們很難掌握其狀況，隔酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池運行管理的缺憾和難點。目前，常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。我們認為：1、蓄電池浮充狀態下的端電壓與容量無對應關系。我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。2、全容量放電測試仍為測試蓄電池組實際容量為準確有效的方法。我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變為對落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量。該方法真實準確。同時我們知道蓄電池具有如下的放電曲線：從蓄電池的放電曲線，可以看出：1、相同的放電曲線反映了相同的電池性能。對同一廠家、相同配方和生產工藝的同規格蓄電池其特性曲線是一樣的（暫不考慮生產中的離散性）。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

林芝蓄電池充放電測試儀接線順序接反了，按從0號到6，應從正極開始3模塊指示燈不亮模塊紅黑夾子小需要取電8V以上。4模塊指示燈慢閃，單體接收不到數據充放電儀上的模塊數量填寫錯誤、模塊地址超過范圍。5連接放電電纜時，蜂鳴器鳴叫放電電纜正負接反6放電電流正常，電壓不下降蓄電池組沒有脫離系統7放電時電流不受控制請確認內外部電流傳感器選擇正確8放電電流故障空氣斷路器未合上、放電電終版未接或電池容量太小，放電電流不足9過溫故障確認放電儀的擺放，注意通風及熱量流向10上電后，合上空開就有電流可能放電電路燒壞，需要返廠。11數據存不進去機器重啟，不要在放電過程中進行內部存儲和外部存儲的切換操作聲明本公司將適時對測試儀進行技術性能的改進和完善。同時，本說明書隨著產品的升級改進，局部可能會有所變動。如有變更，恕不另行通知。單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

林芝蓄電池充放電測試儀內置多種放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。?數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。二、技術指標2.1 產品外觀尺寸型號TH-220V/200A蓄電池放電測試儀外形重量主機XXX(kg)尺寸(單位：mm)625x265x500mm(長x寬x高)2.2 產品技術性能電源輸入-交流交流220V，頻率范圍為40－60Hz。主機操作方式觸摸屏顯示屏7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600數據通訊RS485x1（默認不開放）內部數據存儲128MBit電壓測量精度±0.5％FS＋0.1V 電流測量精度±1％FS＋0.1A 組電壓顯示精度0.1V組電流顯示精度0.1A放電電流控制精度±1％FS放電電壓范圍176-245Vdc放電電流范圍0-200A主機保護過溫、過流、電流失控觸發停機保護停機執行機構直流空氣斷路反接保護支持異常保護電源線掉電、主電纜掉電過溫保護電阻箱過溫85℃；散熱器過溫100℃報警提示液晶顯示＋蜂鳴器。測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組兩端。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

林芝蓄電池充放電測試儀蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。曾在電力、通信、金融、交通等行業中大量使用的固定式隔酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、貧液式設計，使得我們很難掌握其狀況，隔酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池運行管理的缺憾和難點。目前，常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。我們認為：1、蓄電池浮充狀態下的端電壓與容量無對應關系。我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。2、全容量放電測試仍為測試蓄電池組實際容量為準確有效的方法。我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變為對落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量。該方法真實準確。同時我們知道蓄電池具有如下的放電曲線：從蓄電池的放電曲線，可以看出：1、相同的放電曲線反映了相同的電池性能。對同一廠家、相同配方和生產工藝的同規格蓄電池其特性曲線是一樣的（暫不考慮生產中的離散性）。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制 <林芝>天正華意電氣設備有限公司

林芝蓄電池充放電測試儀如果不需要修改模版，直接點擊即可進入到相應的測試界面，如下圖：機房編號：請按實際測試蓄電池參數輸入該參數值。電池組號：請按實際測試蓄電池參數輸入該參數值。測試者名稱：請按實際測試蓄電池參數輸入該參數值。該選項的值會被填入到生成數據記錄文件名稱中，以便分辨數據文件由哪個測試員所做測試，或其它特定的用途的數據文件名稱標識。放電電流值/A：所做測試的放電電流的值，當放電程中如果電流超過該值 ，放電會被自動終止，并報告“放電電流故障”提示。單體節數：所有單體監測盒所接蓄電池的總數量。單體監測開關：單體監測功能的使能開關，當該值1時，才會對單體電壓數據進行采集并顯示，為0時，將不進行顯示，也不會因為單體電壓為0而出現“單體電壓低提示”。電池順序：分別有“從正極開始”，和“從負極開始”兩個選項，分別是指1＃電池在整組電池中的位置為總正極，或總負極。監測模塊數：所使用的單體監測模塊的總數量。該數量必須大于或等于“單體節數”/12。模塊通訊方式：一般情況下該選項請設置為“WLS”(無線wireless)方式。記錄間隔：數據記錄存儲的間隔時間。有“1分”、“2分”、“5分”、“10分”、“30分”、“60分”6個選項。注意：所選擇時間間隔不能大于所測時長/400（數據記錄條數），如：測試時長為10小時，記錄間隔為1分，則整個測試過程下來，總共要生成10小時＊60分＝600分鐘，共600條數據，超過限制400條，則放電過程會在6個小時（400/60＝6.67）左右的時因“記錄文件超過大小限制”而提前終止。

林芝蓄電池充放電測試儀整組低限：在放電過程中如果整組電壓低于該設定值，系統將停機，并報整組電壓低狀態。放電電流：恒電流放電時，放電電流的設定值。放電功率：恒功率放電時，放電功率的設定值。單體電壓：點擊該按鈕過切換到單體電壓顯示界面，在單體電壓顯示界面上按右下角的“返回”按鈕，將再次退回到本頁面。暫 停：放電過程中，按下此按鈕后，放電過程會暫停，數據也會停止記錄。再次按下此鍵，又會恢復到放電過程中。開 始此按鍵是啟、停、復位三鍵合一功能鍵，并可實時提示操作。例如：當產生報警時，此按鍵會變為：“復位”，當處于停止時，此按鍵會顯示為“開始”，當處于運行時，會顯示為“結束”。本設備放電功能具有“恒電流”和“恒功率”兩種放電模式選擇，分別介紹如下：5.2.1 恒電流放電界面注意：當更改放電模式為“恒電流”時，則放電參數設置顯示為“放電電流/A”。5.2.2 恒功率放電界面注意：當更改放電模式為“恒功率”時

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制 智能放電負載儀按需定制

林芝蓄電池充放電測試儀 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異常或人為終止操作均可停止放電操作；3、在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，

<林芝>天正華意電氣設備有限公司

林芝蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

林芝蓄電池充放電測試儀蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。曾在電力、通信、金融、交通等行業中大量使用的固定式隔酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、貧液式設計，使得我們很難掌握其狀況，隔酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池運行管理的缺憾和難點。目前，常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。我們認為：1、蓄電池浮充狀態下的端電壓與容量無對應關系。我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。2、全容量放電測試仍為測試蓄電池組實際容量為準確有效的方法。我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變為對落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量。該方法真實準確。同時我們知道蓄電池具有如下的放電曲線：從蓄電池的放電曲線，可以看出：1、相同的放電曲線反映了相同的電池性能。對同一廠家、相同配方和生產工藝的同規格蓄電池其特性曲線是一樣的（暫不考慮生產中的離散性）。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

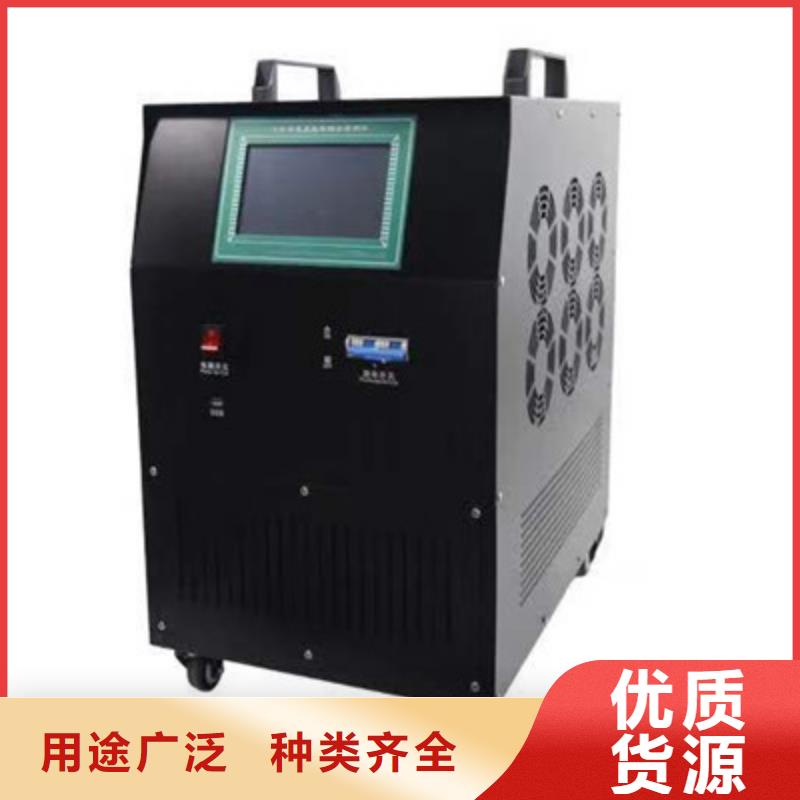

林芝蓄電池充放電測試儀在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。11、外觀設計：7寸彩色觸摸液晶顯示器，顯示效果清晰優美采用雙手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。接線設計在前方，散熱風扇向后吹。12、上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。13便攜式，體積小，可隨意移動測試并掉電記憶功能：具有快速連接功能，操作使用簡單。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

林芝蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1、 充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作；

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

林芝蓄電池充放電測試儀請勿接錯正負極型，萬一接錯時會有蜂鳴報警聲，且顯示屏上會有文字提示報警類型為：電池極型接反！步驟五：合上設備前面板上的放電空開，如果發現空開合不上有以下幾種原因：1、電池極型接反2、所接電池組電壓超出備額定電壓范圍（電池組電壓過低，或過高）3、設備工作電源未接通步驟六：顯示屏切換到“系統設置”頁面，并設置如下：并機工作設為“關”主機/從機不可設置從地地址不可設置無線波段根據單體模塊的波段設置，設置為相應波段，如“波段一”遠端控制設為“關”語言設置為“中文”步驟七：回到主頁面，點擊充放測試按鈕，進入后再次點擊放電測試，這時會彈出“測試模板”選擇按鈕，根據電池組實際參數進行更改后，點擊確定按鈕，進入到放電測試頁面步驟八：在“放電測試”頁面中，根據實際需要填入放電容量、放電時長、單體低限、整組低限、放電電流、放電模式這幾組參數數據。步驟九：點擊“開始”按鈕后，開始放電，波形圖表中會實際顯示當前電壓和電流的波形圖。五、界面功能介紹5.1測試和模版選擇根據您需要進行的測試，點擊相應的圖標后，進入到對應的測試界面。在進入相應的測試界面之前，系統會自動引導您進行模版參數的選擇，根據之前已經預設好的6個模版參數進行選擇，如下圖：如果有需要，可以點擊按鈕，修改對應的模塊內的相關參數。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制 <林芝>天正華意電氣設備有限公司

林芝蓄電池充放電測試儀 產品操作說明測試界面開機進入放電測試主界面：設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改放電參數。“預放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長。“單節下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。點擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。點擊“測試模板”界面，進行電池參數的預設設置，多支持預置6筆參數，需要測試不同容量電池組是直接調用。其中“電池接入節數”為被測電池組的節數為必填項，“電池標稱電壓”也為必填項。其它為選填項，該界面填寫完整直接關系到測試數據報告的完整性。點擊“電池狀態”界面，可查看每節電池實時狀態，單節電壓呈現紅色字體，單節電壓呈現綠色字體。點擊“”曲線列表圖標可查看單節電池的橫向比對柱狀圖，更容易發現電池的故障。點擊“曲線查看”界面，可查看電池組電流、電壓的過程放電曲線。六、售后服務1. 本公司對售出的產品一年質保，終身維護。

林芝蓄電池充放電測試儀如果不需要修改模版，直接點擊即可進入到相應的測試界面，如下圖：機房編號：請按實際測試蓄電池參數輸入該參數值。電池組號：請按實際測試蓄電池參數輸入該參數值。測試者名稱：請按實際測試蓄電池參數輸入該參數值。該選項的值會被填入到生成數據記錄文件名稱中，以便分辨數據文件由哪個測試員所做測試，或其它特定的用途的數據文件名稱標識。放電電流值/A：所做測試的放電電流的值，當放電程中如果電流超過該值 ，放電會被自動終止，并報告“放電電流故障”提示。單體節數：所有單體監測盒所接蓄電池的總數量。單體監測開關：單體監測功能的使能開關，當該值1時，才會對單體電壓數據進行采集并顯示，為0時，將不進行顯示，也不會因為單體電壓為0而出現“單體電壓低提示”。電池順序：分別有“從正極開始”，和“從負極開始”兩個選項，分別是指1＃電池在整組電池中的位置為總正極，或總負極。監測模塊數：所使用的單體監測模塊的總數量。該數量必須大于或等于“單體節數”/12。模塊通訊方式：一般情況下該選項請設置為“WLS”(無線wireless)方式。記錄間隔：數據記錄存儲的間隔時間。有“1分”、“2分”、“5分”、“10分”、“30分”、“60分”6個選項。注意：所選擇時間間隔不能大于所測時長/400（數據記錄條數），如：測試時長為10小時，記錄間隔為1分，則整個測試過程下來，總共要生成10小時＊60分＝600分鐘，共600條數據，超過限制400條，則放電過程會在6個小時（400/60＝6.67）左右的時因“記錄文件超過大小限制”而提前終止。

<林芝>天正華意電氣設備有限公司 智能放電負載儀按需定制

林芝蓄電池充放電測試儀接線順序接反了，按從0號到6，應從正極開始3模塊指示燈不亮模塊紅黑夾子小需要取電8V以上。4模塊指示燈慢閃，單體接收不到數據充放電儀上的模塊數量填寫錯誤、模塊地址超過范圍。5連接放電電纜時，蜂鳴器鳴叫放電電纜正負接反6放電電流正常，電壓不下降蓄電池組沒有脫離系統7放電時電流不受控制請確認內外部電流傳感器選擇正確8放電電流故障空氣斷路器未合上、放電電終版未接或電池容量太小，放電電流不足9過溫故障確認放電儀的擺放，注意通風及熱量流向10上電后，合上空開就有電流可能放電電路燒壞，需要返廠。11數據存不進去機器重啟，不要在放電過程中進行內部存儲和外部存儲的切換操作聲明本公司將適時對測試儀進行技術性能的改進和完善。同時，本說明書隨著產品的升級改進，局部可能會有所變動。如有變更，恕不另行通知。單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：
