工器具力學性能拉力試驗機林芝

林芝絕緣鞋手套耐壓裝置按鍵使用方法功能鍵——在測量狀態下，按一下“功能”鍵，然后按“功能”鍵進入參數設置狀態，通過“移位鍵”、“減少鍵”和“增加鍵”，可改變當前參數的設定值。移位鍵——在參數設置狀態下，每按一下該鍵，設定值右移一位，被選定的位反白顯示。當移到末位時，再按移位鍵，將回到首位，如此循環。減少鍵——在參數設置狀態下，每按一下該鍵，設定值將自動 減1，當減到0時，再按減少鍵，將回到9，如此循環。該鍵只能改變反白顯示的位。增加鍵——在參數設置狀態下，每按一下該鍵，設定值將自動加1，當增加到9時，再按增加鍵，將回到0如此循環。該鍵只能改變反白顯示的位。七、參數設定說明 (請注意參數設定范圍)顯 示 設定范圍 說 明目標電壓 0 ～ 50.0 kV 用于設定高壓側工作電壓，當高壓側電壓接近此設定值時，自動起動計時功能時間設定 0 ～ 120 S 用于設定工作時間，當計時時間到達此設定值時，表示試驗結束，系統自動降壓過流設定 0 ～ 20.0 mA 用于設定泄漏電流保護值八、參數設定方法注：以下參數根據用戶被試品的要求進行設定開機狀態：此時操作員設置好所需參數以后就可按開始測試按操作鍵盤“功能”鍵進入[目標電壓]設定按操作鍵盤“功能”鍵進入[時間設定]按操作鍵盤“功能”鍵進入[過流設定]按操作鍵盤“功能”鍵進入返回工作界面，同時系統自動保存所設置的數據。此時就可進行升壓測試

林芝絕緣鞋手套耐壓裝置絕緣鞋和絕緣手套的電性能要求。4.2.3查詢測試結果進入主菜單，選擇“查詢試驗結果”項，按“確認”鍵進入查詢試驗結果子菜單。可查閱任一序號下試品參數、全自動耐壓試驗記錄及試驗結果以及試驗日期等項目，按確認鍵返回主菜單。4.2.4全自動耐壓試驗設定好試品參數進行試驗前，應首先進入“系統設定”菜單中的“系統參數設定”項，輸入密碼進入，進行“測量線圈電壓設定”和“互感器變比設定”，根據所選試驗變壓器測量線圈電壓及CT變比設定。4.2.4.1絕緣靴手套耐壓試驗試驗接線示意圖見附圖一。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“分斷電流”設置：絕緣靴耐壓試驗設為12mA，絕緣手套耐壓試驗設為10mA。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮，檢查儀器右上角顯示的紅外通訊狀態是否正常，若看不到動畫顯示請檢查紅外數據通訊端口是否對正。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中高壓泄流測控儀通過紅外數據通訊端口將8路試品泄漏電流數據實時傳遞至測試儀并顯示。計時時間到，儀器自動降壓并保存試驗數據。試驗過程中如某一路試品擊穿或泄流值超過設定值時，該路高壓分斷機構動作，試品自動脫離高壓，其余試品繼續試驗，同時試驗畫面相應位置顯示試品脫離時試驗電壓。注意：試驗完成后，為保證請在不銹鋼導鏈或彈簧腔上端的掛鉤位置將每個試品的高壓接入端分別放電。4.2.4.2絕緣桿耐壓試驗（本項功能為選配功能，本套設備不含）試驗接線。

<林芝>天正華意電氣設備有限公司 工器具力學性能拉力試驗機林芝

林芝絕緣鞋手套耐壓裝置絕緣鞋和絕緣手套的電性能要求。4.2.3查詢測試結果進入主菜單，選擇“查詢試驗結果”項，按“確認”鍵進入查詢試驗結果子菜單。可查閱任一序號下試品參數、全自動耐壓試驗記錄及試驗結果以及試驗日期等項目，按確認鍵返回主菜單。4.2.4全自動耐壓試驗設定好試品參數進行試驗前，應首先進入“系統設定”菜單中的“系統參數設定”項，輸入密碼進入，進行“測量線圈電壓設定”和“互感器變比設定”，根據所選試驗變壓器測量線圈電壓及CT變比設定。4.2.4.1絕緣靴手套耐壓試驗試驗接線示意圖見附圖一。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“分斷電流”設置：絕緣靴耐壓試驗設為12mA，絕緣手套耐壓試驗設為10mA。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮，檢查儀器右上角顯示的紅外通訊狀態是否正常，若看不到動畫顯示請檢查紅外數據通訊端口是否對正。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中高壓泄流測控儀通過紅外數據通訊端口將8路試品泄漏電流數據實時傳遞至測試儀并顯示。計時時間到，儀器自動降壓并保存試驗數據。試驗過程中如某一路試品擊穿或泄流值超過設定值時，該路高壓分斷機構動作，試品自動脫離高壓，其余試品繼續試驗，同時試驗畫面相應位置顯示試品脫離時試驗電壓。注意：試驗完成后，為保證請在不銹鋼導鏈或彈簧腔上端的掛鉤位置將每個試品的高壓接入端分別放電。4.2.4.2絕緣桿耐壓試驗（本項功能為選配功能，本套設備不含）試驗接線。

林芝絕緣鞋手套耐壓裝置操作示例下面以管理員測試為例，說明測試過程（測試過程中，除系統維護由管理員實現外，其他操作過程管理員和檢驗員一樣）：雙擊測力機控制系統圖標，進入系統界面；點擊“登錄”按鈕，進入登錄界面；從用戶名中選“管理員”，在密碼區鍵入密碼“ANQ999”；(操作員密碼：ANQ)進入標準測力機控制系統界面后，點擊系統維護，然后占擊送檢單位，增加試件的送檢單位名稱，點擊確定后退出；點擊通道2的試件編號，填入試件編號“10”（通道2的編號為10—20）填入試件名稱“葫蘆”，填入額定值“10KN”， 點擊確定后退出；其余編號相同操作；測試單位：設定本設備的使用單位；點擊“退出”后回到主界面； 注意：系統維護在次設定后再次登錄一般無須設定。 從送檢單位中選擇送檢單位名稱；通道選擇：選取“2通道”；選擇試件編號“11”，試件名稱“葫蘆”及額定力值“10”自動顯示；上限調整：選擇“105”，如果液壓過沖，選擇量可小點；下限調態：選擇“95”保持時間：選取“300”按下校準鍵，校準鍵變紅色，顯示出當前零點值選擇自動測試，按下測試，系統則自動工作。油缸快進，此時快進鍵變為紅色，工作狀態圖標轉動，通訊狀態為綠色，當前力值逐漸升高，顯示出受力紅色曲線，當受力值達到額定力值的60％時，油缸慢進。當達到額定力值的上限時，油缸進入保持狀態，保持鍵變為紅色，剩余時間從當前力值達到額定力值的下限時開始開始倒計時；當前力值達到下限時，油缸慢進補力，當剩余時間為零時，油缸快退，松開被測試件。在測試過程中按下復位鍵，則系統進入初始狀態。按下測試報告，則打印出試件的測試報告。注意： 在選用2通道做大拉力試驗時，如拉力不再升高，需調高液壓。如在自動控制與手動控制選擇時，選擇手動控制，則在按下測試后，按下快進、慢進、快退、保持鍵時，油缸實現相對應的功能，此時應注意力值的變化，以防拉力過大，損壞傳感器發生危險情況。

<林芝>天正華意電氣設備有限公司 工器具力學性能拉力試驗機林芝

林芝絕緣鞋手套耐壓裝置 全自動絕緣靴（手套）測試裝置靜臥式拉力試驗機技術條件書1、產品名稱、規格型號、及圖片產品名稱：靜臥式拉力試驗機規格型號：TH-II-200KN產品圖片：2、產品制造所遵循的先關標準GB2900 電工名詞術語《電力工器具性試驗規程》GB/T3159-92 《液壓式試驗機》GB/T2611-92《試驗機通用技術要求》GB/T2423.8-1995電工電子產品基本環境試驗規程GB4793-1984電子測量儀器要求GB156 包裝貯運標志3、總體技術功能靜臥式拉力試驗機。外型美觀、結構合理、技術含量高，測力系統采用全電腦控制、它由高精度傳感器彩顯打印，執行機構由液壓系統來完成，它適用廣泛，可用于，鋼纜繩纜、絕緣繩、葫蘆雙鉤滑車組等各類起重工具拉力試驗，還可以為其它器具、線路金具、絕緣瓷瓶串等機械靜荷試驗，可靠，使用方便。可以滿足拉力試驗的要求它具有以下功能：1、該試驗機具有力值、靜負荷保持時間均可任意設定2、自動修正載波動力值，當試驗達到預定時間，計算機會發出指令，自動卸荷。3、計算機判斷測定數據試驗結果合格與否并由打印機自動輸出試驗要求的全過程。4、主要技術參數：1、系統測試精度：優于1％F.S?2、系統控制精度：優于10％???3、采樣速率：可達100Hz?4、負荷：200KN???5、電源：三相四線380V 總長8.48米6、液壓系統高壓額定壓力：15MPa高壓額定流量：0.2L／min低壓額定流量：4L／min?低壓工作壓力

<林芝>天正華意電氣設備有限公司
工器具力學性能拉力試驗機林芝 <林芝>天正華意電氣設備有限公司

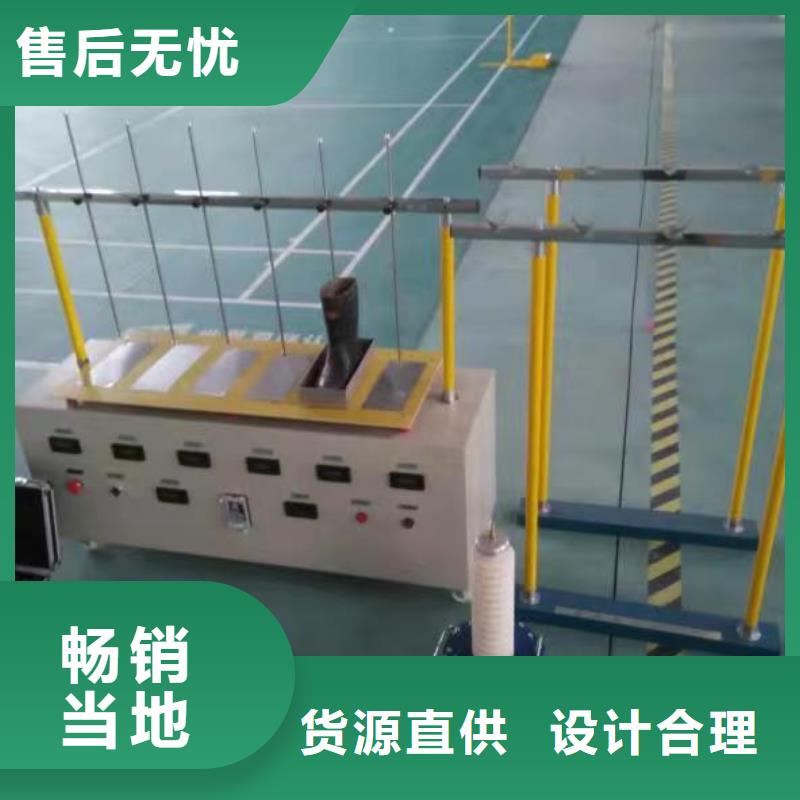

林芝絕緣鞋手套耐壓裝置試驗臺介紹■整體介紹：·絕緣工器具試驗臺是用于試驗絕緣靴、絕緣手套專業測試設備。它符合電力公司《電力工器具性試驗規程》（國電發DL/T 1476-2015）要求。·試驗臺由機體、遙控器和干式變壓器、儀器箱、試驗容器等幾部分組成。試件容器采用不銹鋼制作，結構合理，外型美觀；機體采用靜電噴涂，防潮防腐；采用遙控器進行遠程操作，高低壓分離，可靠，技術含量高。·本試驗臺具有自動化程度高，測試精度高，控制功能強大，且操作簡便，可靠。應用本系統將極大地提高檢測工作效率。·絕緣工器具試驗臺廣泛適用于供電、發電等電力企業，按《規程》要求對絕緣靴、絕緣手套等進行智能化絕緣性能性試驗。■試件容器介紹：·試件容器有兩類：六只盤狀的容器用于測試絕緣靴；六只桶裝的容器用于測試絕緣手套。結構合理，外型美觀。■遙控器介紹：·遙控器上有一個指示燈和四個按鍵。·指示燈發出紅光表示有按鍵按下，如紅光暗，表示遙控器電池欠壓。·四個按鍵上分別標有數字A，B，C，D.它們的功能分別是：按下“A”，表示升高壓。按下“B”，表示降高壓.按下“C”，表示計時開始。按下“D”，表示緊急停止。簡稱為“A升B降C計D停”。■機體介紹：·機體里分為主回路，遙控回路，控制回路，電源端子和控制端子五大部分。·機體上為試件容器擺放位置和高壓導入部分。·機體左側為總電源插座和接地端子；·機體正面為顯示和控制部分。排為六只電流表，分別對應顯示六只試件的電流。單位是mA.第二排個是紅色旋鈕，它是控制電源開關。按下時接通控制電源，按箭頭方向旋轉它，為斷開控制電源。第二個是黑色旋鈕，它是控制絕緣靴和絕緣手套電壓等級轉換保護。

<林芝>天正華意電氣設備有限公司
<林芝>天正華意電氣設備有限公司 工器具力學性能拉力試驗機林芝
<林芝>天正華意電氣設備有限公司 工器具力學性能拉力試驗機林芝

林芝絕緣鞋手套耐壓裝置注意事項1.該試驗裝置在試驗過程中，操作人員應距離操作（空氣中每米小于 20kV），工頻耐壓試驗臺必須可靠接地，接地電阻小于 0.1Ω。2.使用前應測試絕緣電阻，其絕緣電阻值應大于 2MΩ。3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好， 各保護系統是否能正常工作。4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作，并嚴格遵守操作程序。七、運輸及保護1.本裝置運輸時，應外套塑料袋防潮，箱內四周墊有泡沫防震。2.搬運過程中，應防止硬沖擊。3.本裝置在相對濕度不大于 80％、無腐蝕性物質、干燥通風的場所保存。全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。 儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。 為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷 技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

<林芝>天正華意電氣設備有限公司 工器具力學性能拉力試驗機林芝

林芝絕緣鞋手套耐壓裝置測試絕緣靴■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好。·將六只絕緣靴放入專用盤形容器中，在絕緣靴中倒入鋼珠，高度不小于15㎜。·將六根導電桿穿過方電導管，與絕緣靴中的鋼珠相接觸。■測試絕緣靴·按下控制電源旋鈕，接通控制電源。·操作人員離開機體，用遙控器進行操作。·先按下“A”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到15.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“1”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣靴都合格，當測試時間到達后，試驗臺開始自動將電壓降到零。·如果其中有某個絕緣靴不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1就也亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。·將不合格的絕緣靴取下，按以上步驟重新進行測試。

<林芝>天正華意電氣設備有限公司 工器具力學性能拉力試驗機林芝

林芝絕緣鞋手套耐壓裝置進行本項試驗前，需確定儀器系統配置有絕緣桿耐壓試驗功能，并配套應用絕緣桿耐壓測試架試驗，否則不能進行本項試驗。試品參數設定項中，“試品類別”選擇“絕緣桿類”。“試驗電壓”根據試品實際需要設定。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“測量變比”按配套使用的交流升壓器實際高壓輸出比測量變比進行設定。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動升壓，升至設定電壓值后保持電壓并開始計時。計時時間到，儀器自動降壓并保存試驗數據。本套設備可同時進行8根絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急停”鍵停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。4.2.5系統設定進入主菜單，選擇“系統設定”項，按“確認”鍵進入系統設定程序。使用“∧”、“∨”鍵選擇設定項，根據屏幕提示分別進行高壓分斷自檢、時間設定、系統校準、系統校驗、測量線圈設定等項目的設定。4.2.5.1高壓分斷自檢選擇“高壓分斷自檢”項，按確認鍵進入高壓分斷自檢程序開始自檢，8路分斷機構依次斷開。 4.2.5.2時間設定進入“時間設定”子菜單，根據屏幕提示，使用“”鍵選擇修改的時間參數，使用“∧”、“∨”鍵進行時間參數的加減。確定當前年、月、日及時間。設定完成按“確認”鍵保存并返回系統設定菜單。4.2.5.3系統校準儀器采用高智能化測量方式，具有軟件自動校準功能，擯棄了采用電位器調校的方式，不會產生因電位器老化或振動阻值改變降低測量精度，可保證儀器的長期穩定。注意：儀器出廠前進行了嚴格的校準和老化，用戶不具備校準條件，請勿進入系統校準程序。4.2.5.4系統校驗本項功能專為儀器檢定設置，應用單相標準電源和單相校驗儀進行檢定。選擇“系統檢驗”項，按確認鍵進入系統校驗程序。接線如圖3，需打開儀器底部固定螺栓將儀器拉出外包箱進行校驗接線。泄漏電流的校驗需將測試儀主機和高壓泄漏電流測控儀聯機測試，通過紅外信號傳遞泄漏電流測試數據。

<林芝>天正華意電氣設備有限公司

林芝絕緣鞋手套耐壓裝置全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。

林芝絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

林芝絕緣鞋手套耐壓裝置為了配合實施電網公司頒發的《電力工器具性試驗規程》（即DL/T1476-2015），本公司根據多年的工器具試驗經驗，研制了力學機械性能實驗設備。該機可以完成《規程》中規定的所有工器具（帶、腳扣、升降板、竹（木）梯、帽）的力學性能性試驗。本試驗機由龍門液壓架、帽試驗臺和包括單片機測控系統的控制柜組成，具備手動操作和自動操作系統。在自動操作系統中，通過鍵盤和人機對話可直接選擇工器具名稱進行性試驗，也可自行設定參數進行其它種類器具的力學性能試驗，所有的試驗參數和操作提示、工作圖線均顯示在液晶屏上，試驗結束后能打印出試驗報告。性試驗項目：1、大腰帶（圍桿帶、圍桿繩）2、小腰帶（護腰帶）3、腳扣4、升降板5、腰繩6. 竹（木）梯（選配）7. 帽本機也可自行設定參數做其他種類器具（如緩沖器和自鎖器具等）的力學性能試驗。本機特點：1、項目齊全，包括所有電力工器具的力學性能試驗2、漢字菜單顯示，人機對話操作3、加載平穩，無過沖現象，保護被測樣品4、峰值記錄（常用于帽和其他破壞性試驗）5、可手動或/自動操作，操作方便、準確6、可自行設定參數做其他種類器具（如緩沖器和自鎖器具等）的力學性能試驗。技術參數拉力20KN小速度：30 mm /min（另分快、慢檔）高度：2500mm 行程：1000 mm沖力：20KN準確度級別：1.0力值設定小示值：0.001kN電源：三相380V＋5％；50 Hz 安裝盡寸： 控制柜：長1000mm， 寬750 mm，高1200 mm 受力架：長1020mm， 寬750mm，高1550mm帽：長600mm， 寬380mm，高1500mm
