林芝一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置

全自動光數字測試儀近期行情

林芝一次通流加壓模擬帶負荷向量試驗裝置測量2套母差保護屏中101、100、111母差保護，包括后臺監控機測量值等；測量完成后將111間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上112間隔開關，然后再將111間隔一次設備恢復到初始狀態。以下間隔雷同5.2）101--#1母線-100母聯開關-#2母線-112線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上112-2、112、112-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-112線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、112母差保護，測量112間隔線路保護方向，包括后臺監控機測量值等；測量完成后將112間隔一次設備恢復到初始狀態。5.3）101--#1母線-100母聯開關-#2母線-113線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上113-2、113、113-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-113線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、113母差保護，測量113間隔線路保護方向，包括后臺監控機測量值等；測量完成后將113間隔一次設備恢復到初始狀態。5.4）101--#1母線-100母聯開關-#2母線-114線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上114-2、114、114-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-114線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、114母差保護，測量114間隔線路保護方向，包括后臺監控機測量值等；測量完成后將114間隔一次設備恢復到初始狀態。5.5）101--#1母線-100母聯開關-#2母線-115線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上115-2、115、115-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-115線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、115母差保護，測量115間隔線路保護方向，包括后臺監控機測量值等；測量完成后將115間隔一次設備恢復到初始狀態。5.6）101--#1母線-100母聯開關-#2母線-116線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上116-2、116、116-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-116線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、116母差保護，測量116間隔線路保護方向，包括后臺監控機測量值等；測量完成后將116間隔一次設備恢復到初始狀態。5.7）101--#1母線-100母聯開關-#2母線-117線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上117-2、117、117-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-117線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、117母差保護，測量117間隔線路保護方向，包括后臺監控機測量值等；測量完成后將117間隔一次設備恢復到初始狀態。5.8）101--#1母線-100母聯開關-#2母線-118線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上118-2、118、118-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-118線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、118母差保護，測量118間隔線路保護方向，包括后臺監控機測量值等；測量完成后將118間隔一次設備恢復到初始狀態5.9）101-#2母線-100母聯開關-#1母線- 118線路間隔（復驗一次）將101-3、101、101-2、100-2、100、100-1開關合位，合上118-1、118、118-D2接地刀閘，測試電流經過主變開關-#2母線-母聯開關-#1母線-118線路間隔。

<林芝>天正華意電氣設備有限公司
全自動光數字測試儀近期行情 <林芝>天正華意電氣設備有限公司

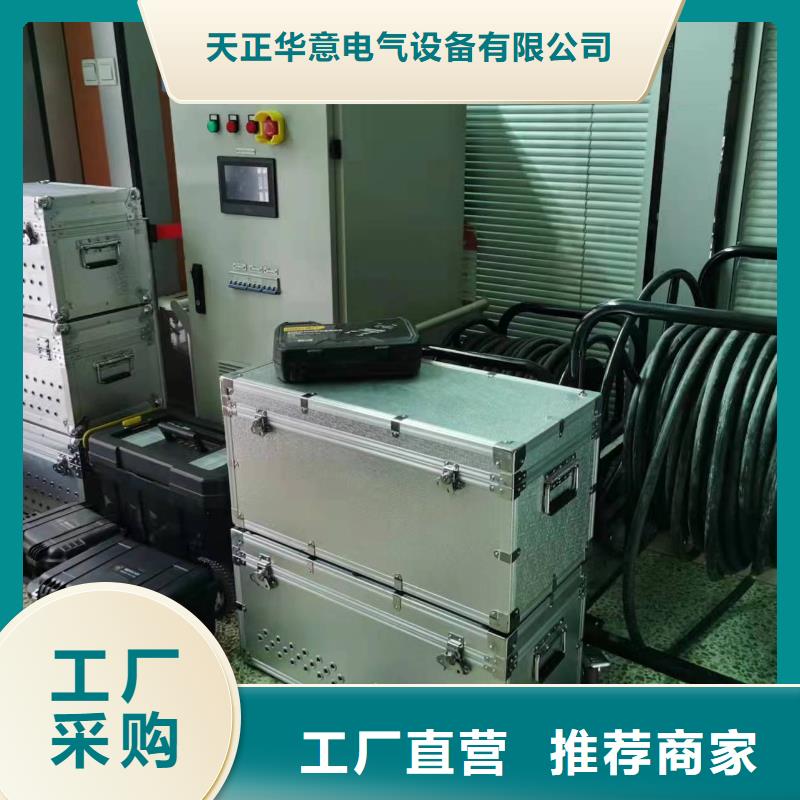

林芝一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

林芝一次通流加壓模擬帶負荷向量試驗裝置是我公司鉗形系列儀表的產品，該儀器是一種全數字化、多功能、高精度、智能化的多參數工頻測量儀器。該儀器應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，該表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種、準確、便捷的新型電力儀表。三相數字相位伏安表又名智能型三相數字相位伏安表、多功能三相數字相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。三、基本功能簡介1.采用大屏幕高背光顯示，能清晰顯示儀器的工作狀態和測試參數，操作極為方便。2.測量三相電壓、電流、相位、頻率、有功功率、無功功率、視在功率、功率因數及及總和功率。3.測量電網頻率和相序。4.小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接線狀況，儀器測量精度高，測量范圍寬。5.自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。6.數據靜態保存功能，多可保存500組數據。 變電站工程通流加壓模擬帶負荷試驗裝置 繼電保護向量檢查和動作邏輯校驗測試裝置 變電站監控信息自動對點裝置 無負荷相量測量裝置 繼電保護測試儀2 智能變電站通流加壓典型試驗裝置 一次通流加壓模擬負荷向量試驗裝置 無線高壓核相電流相位表 通流加壓模擬帶負荷向量檢測裝置 全智能無線高壓驗電測試儀 模擬帶負荷向量試驗裝置

<林芝>天正華意電氣設備有限公司 全自動光數字測試儀近期行情
<林芝>天正華意電氣設備有限公司

林芝一次通流加壓模擬帶負荷向量試驗裝置額定工作條件（1）環境溫度：（-15～+45）℃（2）環境濕度：（0～90）% RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β=0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：任意位置在測試模式下按HOLD鍵可以保持顯示數據，“H0LD”符號指示，再按HOLD鍵取消保持。保持數據的同時，儀表自動編號并存儲當前保持的數據，顯示“Save:002”等組別號，儀表多能存儲500組數據，若存儲已滿，顯示“FULL”符號。3．數據查閱、退出在測試模式下按MEM鍵進入數據查閱模式，顯示“Read”符號，從“Save:001”組數據開始查閱，按 ▲ 鍵以步進量為1遞增查閱，長按 ▲ 鍵以步進量為10遞增查閱，按 ▼ 鍵以步進量為1遞減查閱，長按 ▼ 鍵以步進量為10遞減查閱。按← →鍵切換查閱電壓電流和相位、有功功率、無功功率、視在功率、功率因數、頻率、保存的顯示界面。按MEM鍵退出數據查閱模式，返回測試模式。4．數據刪除在數據查閱模式或測試模式下長按 HOLD鍵進入數據刪除選項，按 ← 鍵選擇“YES”按 → 鍵選擇“NO”，選擇后返回測試模式。5．測試顯示模式切換開機后，儀表自動進入電壓、電流測試顯示模式(圖1)；按MODE鍵切換三線三線模式還是三相四線模式，按 ← 鍵和 → 鍵切換進入相位、有功功率、無功功率、視在功率、功率因數、頻率、相序、矢量圖測試顯示模式。(如圖2、3、4、5、6、7)；其中圖（4、5）三路功率、功率因數是U1I1、U2I2、U3I3的對應功率和功率因數。無線核相電流相位表 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 繼電保護相位測試裝置 變電站投運前繼電保護向量檢查裝置 智能變電站繼電保護向量檢查裝置 變電站投運前繼電保護回路向量檢查 無線相位測試儀 全智能無線高壓驗電器 變電站繼電保護回路向量檢查 多功能型 SOE測試儀 負荷繼電保護向量檢測裝置

全自動光數字測試儀近期行情

林芝一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置

<林芝>天正華意電氣設備有限公司 全自動光數字測試儀近期行情

林芝一次通流加壓模擬帶負荷向量試驗裝置測量2套母差保護屏中101、100、111母差保護，包括后臺監控機測量值等；測量完成后將111間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上112間隔開關，然后再將111間隔一次設備恢復到初始狀態。以下間隔雷同5.2）101--#1母線-100母聯開關-#2母線-112線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上112-2、112、112-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-112線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、112母差保護，測量112間隔線路保護方向，包括后臺監控機測量值等；測量完成后將112間隔一次設備恢復到初始狀態。5.3）101--#1母線-100母聯開關-#2母線-113線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上113-2、113、113-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-113線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、113母差保護，測量113間隔線路保護方向，包括后臺監控機測量值等；測量完成后將113間隔一次設備恢復到初始狀態。5.4）101--#1母線-100母聯開關-#2母線-114線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上114-2、114、114-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-114線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、114母差保護，測量114間隔線路保護方向，包括后臺監控機測量值等；測量完成后將114間隔一次設備恢復到初始狀態。5.5）101--#1母線-100母聯開關-#2母線-115線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上115-2、115、115-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-115線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、115母差保護，測量115間隔線路保護方向，包括后臺監控機測量值等；測量完成后將115間隔一次設備恢復到初始狀態。5.6）101--#1母線-100母聯開關-#2母線-116線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上116-2、116、116-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-116線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、116母差保護，測量116間隔線路保護方向，包括后臺監控機測量值等；測量完成后將116間隔一次設備恢復到初始狀態。5.7）101--#1母線-100母聯開關-#2母線-117線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上117-2、117、117-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-117線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、117母差保護，測量117間隔線路保護方向，包括后臺監控機測量值等；測量完成后將117間隔一次設備恢復到初始狀態。5.8）101--#1母線-100母聯開關-#2母線-118線路間隔將101-3、101、101-1、100-1、100、100-2開關合位狀態不變，合上118-2、118、118-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-118線路間隔。通流加壓路徑圖略測量2套母差保護屏中101、100、118母差保護，測量118間隔線路保護方向，包括后臺監控機測量值等；測量完成后將118間隔一次設備恢復到初始狀態5.9）101-#2母線-100母聯開關-#1母線- 118線路間隔（復驗一次）將101-3、101、101-2、100-2、100、100-1開關合位，合上118-1、118、118-D2接地刀閘，測試電流經過主變開關-#2母線-母聯開關-#1母線-118線路間隔。

<林芝>天正華意電氣設備有限公司 全自動光數字測試儀近期行情

林芝一次通流加壓模擬帶負荷向量試驗裝置201-#1母線-200母聯開關-#2母線- 216線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上216-2、216、216-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-216線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.6）201-#2母線-200母聯開關-#1母線- 216線路間隔（復驗一次）將201-3、201、201-2、200-2、200、200-1開關合位，合上216-1、216、216-D2接地刀閘，測試電流經過主變開關-#2母線-母聯開關-#1母線-216線路間隔。通流加壓路徑如圖3圖3驗證2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.7）220kV通流試驗記錄表母線差動保護向量檢查 電流變比（1600/5）套保護 第二套保護一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 線路保護向量檢查 電流變比（1600/5） 電壓變比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模擬線路帶阻感性負荷檢查（5）110kV母線各間隔通流參考相位以110kV #1母線PT 的A相為參考相位基準（也可以220kV #1母線PT 的A相為參考相位基準），將110kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側110kV套管處對母線三相通流（200A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查8回110kV線路進線側接地刀閘D3接地可靠防止向線路送電。對110kV母線一次預加電壓估算：110kV PT一次側（PT變比110kV/√3/0.1kV√3二次電壓5.25V）。5.1）101--#1母線-100母聯開關-#2母線-111線路間隔將101-3、101、101-1、100-1、100、100-2、111-2、111開關合上，合上111-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-111線路間隔。

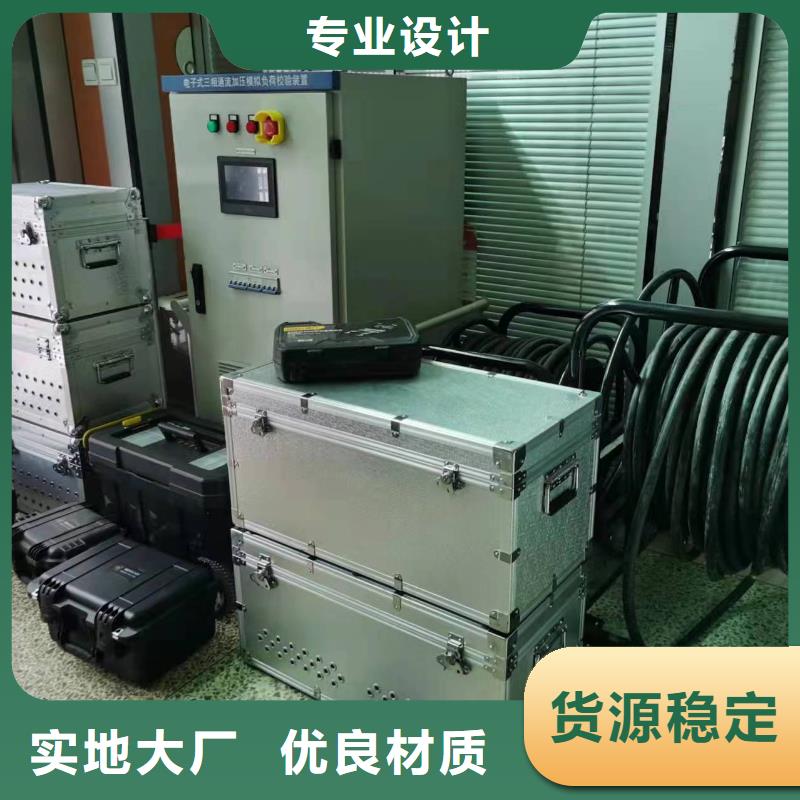

林芝一次通流加壓模擬帶負荷向量試驗裝置電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。4. 裝置技術參數4.1 三相通流加壓模擬負荷電子式電源變頻電源采用高頻開關放大器原理設計，三階濾波輸出，觸摸屏設計、雙路輸出、幅值相位可調、市電過壓跳閘、輸入過流跳閘、風機智能運行、直流母線過、欠壓保護、逆變器及可控硅過溫保護、輸出過流預告警、輸出過流保護及瞬時過流保護過熱保護。額定容量： 33kVA 輸入：三相四線 380V±10%/50A 頻率：50Hz輸出波形：標準正弦波 波形失真：優于THD3% 輸出穩定度：±1% 輸出頻率：0.5Hz～150Hz可選 雙路輸出獨立單獨可控Ⅰ路輸出：電流/電壓： 0～380V /0～50A連續可調Ⅱ路輸出：電流/電壓： 0～380V/0～5A連續可調Ⅱ路以Ⅰ路電流為參考基準可移相輸出，移相范圍±180°使用環境：－20℃至50℃，相對濕度<90%，海拔2000m以下通流加壓模擬帶負荷向量檢測裝置 變電站監控信息自動對點裝置 三相微機繼電保護校驗儀 通流加壓模擬帶負荷試驗方案 帶負荷測試裝置 無線核相電流相位表 變壓器差動保護裝置 模擬試驗裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 無負荷相量測量裝置 智能變電站繼電保護向量檢查裝置

<林芝>天正華意電氣設備有限公司 全自動光數字測試儀近期行情

林芝一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試（系統）裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。

<林芝>天正華意電氣設備有限公司 全自動光數字測試儀近期行情

林芝一次通流加壓模擬帶負荷向量試驗裝置是我公司鉗形系列儀表的產品，該儀器是一種全數字化、多功能、高精度、智能化的多參數工頻測量儀器。該儀器應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，該表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種、準確、便捷的新型電力儀表。三相數字相位伏安表又名智能型三相數字相位伏安表、多功能三相數字相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。三、基本功能簡介1.采用大屏幕高背光顯示，能清晰顯示儀器的工作狀態和測試參數，操作極為方便。2.測量三相電壓、電流、相位、頻率、有功功率、無功功率、視在功率、功率因數及及總和功率。3.測量電網頻率和相序。4.小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接線狀況，儀器測量精度高，測量范圍寬。5.自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。6.數據靜態保存功能，多可保存500組數據。 變電站工程通流加壓模擬帶負荷試驗裝置 繼電保護向量檢查和動作邏輯校驗測試裝置 變電站監控信息自動對點裝置 無負荷相量測量裝置 繼電保護測試儀2 智能變電站通流加壓典型試驗裝置 一次通流加壓模擬負荷向量試驗裝置 無線高壓核相電流相位表 通流加壓模擬帶負荷向量檢測裝置 全智能無線高壓驗電測試儀 模擬帶負荷向量試驗裝置
