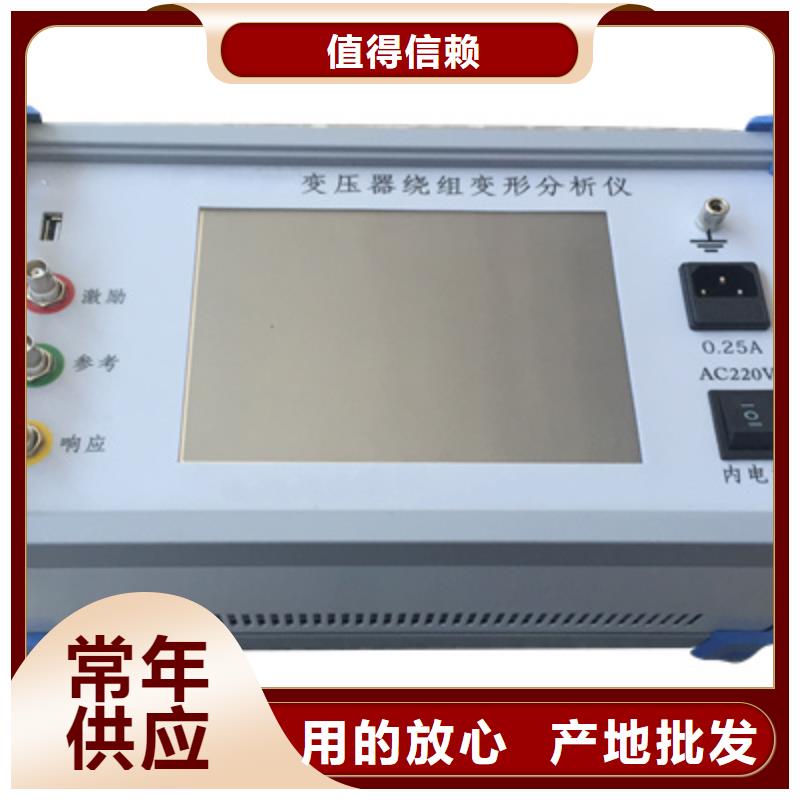

林芝變壓器繞組變形測試儀五、頻響法儀器使用方法5.1儀器面板?儀器面板上安裝有電源開關按下時電源打開指示燈點亮反方向時按下電源關閉指示燈熄滅。(變壓器繞組變形測試儀側面板圖)?儀器面板上電源插座內藏保2只10A險絲;?USB口:儀器與筆記本電腦通信連接;?無線WIFI:方便儀器與筆記本電腦無線通信連接;?頻響法:測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接;變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成并行三根專用測量電纜以及測量夾子和接地線組成。主測量單元系統與試品之間采用50高頻同軸電纜聯接,掃頻信號經輸出端口(激勵輸出),通過連接電纜將信號夾子(黃色)向被試品注入信號;由信號測量夾子(綠色)從被試品獲取信號,經電纜傳輸到(響應輸入);由信號測量從被試品注入點獲取同步參考信號,經電纜傳輸到輸入(參考輸入)。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地,大型變壓器一般以鐵芯接地套管引出線與油箱的連接點,作為公共接地點,變壓器外殼點接地。



林芝變壓器繞組變形測試儀二、頻響法主要技術特點1.采集控制采用高速、高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口。3.硬件機芯采用DDS專用數字高速掃頻技術(美國),通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。4.高速雙通道16位A/D采樣(現場試驗改變分接開關,波形曲線有明變化)。5.信號輸出幅度軟件調節,幅度峰值±10V。6.計算機將檢測結果自動分析和生成電子文檔(Word)。7.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能兼容當前國內兩種技術流派的測量模式。8.幅頻特性符合關于幅頻特性測試儀的技術指標。橫坐標(頻率)具有線性分度及對數分度兩種,因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線,用戶可根據實際需要選用。9.檢測數據自動分析系統橫向比較A、B 、C三相之間進行繞組相似性比較其分析結果為:①一致性很好②一致性較好③一致性較差④一致性很差縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較其分析結果為: ①正常繞組②輕度變形③中度變形④嚴重變形10.可自動生成Word電子文檔,供保存和打印。11.該儀器完全滿足電力標準DL/T911-2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

林芝變壓器繞組變形測試儀安裝完畢后,桌面會出現下圖所示的軟件圖標,開始菜單也會出現一個“變壓器繞組變形測試儀”的安裝目錄,里面有軟件圖標和卸載圖標。8.本軟件的卸載,選擇開始菜單的“變壓器繞組變形測試儀”的安裝目錄,里面的“卸載”,將會出現以下對話框,確認后將進行軟件的卸載。9.十一、進入頻響法或阻抗法的界面運行軟件后先顯示一段歡迎界面,然后進入頻響法或阻抗法的選擇界面,根據需要點擊相應的按鈕,即可進入頻響法或阻抗法的測試界面。十二、頻響法PC測試軟件的使用界面本儀器除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后,啟動計算機電源開關,待微機進入正常運行后,再啟動主測量單元電源,其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作,可不連接和啟動主測量單元,只啟動計算機就可完成;計算機啟動后,雙擊本儀器執行圖標,即進入工作程序。以下介紹軟件界面中各個區域的功能。注意:次進入該系統或重新安裝該系統,系統將自動進行參數初始化,此時請保持所有儀器電源打開,USB接線無誤,該過程可能需要幾分鐘,請耐心等待。初始化完成后,在以后的使用中將不會出現這個過程。
<林芝>天正華意電氣設備有限公司 優質低電壓短路阻抗測試儀林芝變壓器繞組變形測試儀 阻抗法儀器使用方法171儀器面板?儀器面板上安裝有電源開關 按下時電源打開指示燈點亮 反方向時按下電源關閉指示燈熄滅。(變壓器繞組變形測試儀側面板圖)?儀器電源插座內藏2只10A保險絲;?USB口:儀器與筆記本電腦連接;?無線WIFI:方便儀器與筆記本電腦無線通信連接;?頻響法:測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接;?阻抗法:接線柱插孔連接測試線對應顏色標記(粗線插在電流端如IA細線插在電壓端如UA);?測量電源:有內、外電源選擇,鈕字開關位置撥在外置電源上;17.2變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成專用測量電纜以及測量夾子、短路夾子和接地線組成。提示:短路阻抗試驗在銘牌標注Yn時都必須按Y型接線和試驗,除非特殊情況。1.Y形試驗連接,先將低壓側三相用短路夾子全部短接,然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測,儀器上的六個端口也按黃綠紅對應的ABC三相三線,將略粗連線插頭插入下面對應的電流端口,將略細連線的插頭插入上面對應的電壓端口。(變壓器高、中壓側對低壓測Y試驗接線圖)2.D形試驗連接先將低壓側三相用短路夾子全部短接,然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測,儀器上的六個端口也按黃綠紅對應的ABC三相三線,將略粗連線插頭插入下面對應的電流端口,將略細連線的插頭插入上面對應的電壓端口。

林芝變壓器繞組變形測試儀 測試設置好基本的測試信息后,即可進行頻響法的數據測量,點擊“START開始” 按鈕,系統自動完成頻率掃描。在測試過程中,按鈕變成“STOP停止”按鈕,點擊該按鈕,則停止當前掃描,在測試過程中,在信號曲線顯示區“單擊”鼠標,則測試過程暫停,再次點擊繼續進行。測試完成一項后,改變接線方式,同時改變軟件上的設置信息,再次點擊按鈕,進行下一相的測量,重復以上的操作,直至完成所有的測量項目。在試驗過程中,鼠標在測試曲線顯示區(A)雙擊,可以打開測試波形顯示區,該區域包括波形顯示以及輸入電壓峰峰值(紅色)、響應電壓峰峰值(黃色)以及放大倍率和橫軸時間信息,該信息主要用于信號研究。
