林芝多功能校準儀 電源狀態區屏幕的下方，有六個圓圈，分別對應三相電壓、三相電流的輸出狀態，如果顯示白色，表示沒有輸出，如果有對應的顏色，表示該相處于輸出狀態，黃、綠、紅或者紅、黃、藍分別代表L1 L2 L3。圓圈的右邊的數字表示的是當前裝置的高頻輸出脈沖的電表常數，單位是imp/Kwh或imp/Kvarh，它的大小與當前裝置的電流檔位有關，右邊顯示當前所處于的界面名稱。3.2 按鈕可以進入S]界面，如圖3-4；再次按按按鈕可以進入Set Parameter [II]界面 如圖3-5；再次按按按鈕可以進入Set Parameter [III]界面 如圖3-6。圖3-5Set Parameter [ I]界面主要是根據被校驗電表的信息，用戶要確定電源將要輸出的參數，在輸出設定區它被分為左右兩部分。 左邊是根據被校表的情況，觸摸液晶屏選擇3P4W、 3P3W、 1P 三種相線中的一個，3P4W表示三相四線、3P3W表示三相三線、1P表示單相；P、Q 只能選擇一種，P表示校驗有功表，Q表示校驗無功表；也只能選擇一種，Forward表示正向，Reverse表示反向。注意當選擇“P”時，輸出顯示區中的值將顯示有功的功率因數；當選擇“Q”時，值將顯示無功的功率因數。ABC、 ACB 分別表示正相序和逆相序，只有在三相四線的情況下可以選擇逆序；Internal、 External表示在校驗電表誤差時，是使用本機當做標準還是用外配標準表的輸出脈沖作為校驗標準，儀器默認內置，只有在特殊情況下才能使用External的功能。右邊是輸入電表的額定電壓、電流值（注意這里的電壓值是相-中性的電壓值），以及電能表電流值。U1、U2、 U3、I1、I2、 I3右邊的數字框；表示電源將要設定輸出的三相額定電壓、電流值。通過觸摸可以選中U1、U2、 U3、 I1、I2、 I3左邊的方框，某一相被選上，則這一相的左邊方框變成；如果三相電壓或電流都被方框選中，只需輸入L1相的電壓或電流，另外兩相的輸出則于L1相相同，如果三相電壓電流左邊的方框沒有被選中，則表示三相可以各自輸入不同的數值，電源的三相就可以輸出各不相同的電壓或電流。

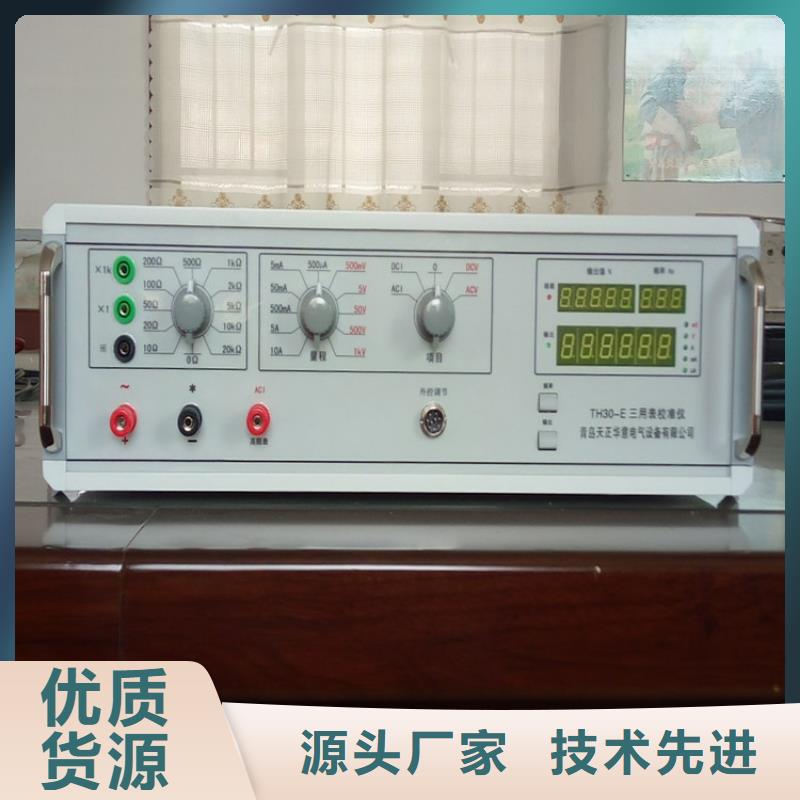

林芝多功能校準儀 概述：多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~50A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

林芝批發三相交流指示儀表檢定裝置的公司

林芝多功能校準儀校準儀(以下簡稱校準儀)是具有LED五位數字顯示交直流電壓、電流校準儀。中值電阻輸出二十二個；設有200mV直流電壓檔，滿足了鐵路機車專用表及毫伏檔表的檢測；獨特的保護電路，增加了校準儀的可靠性；輸出功率大，負載能力強；系統軟件設計合理，符合新的計量規程；采用歐式機箱，結構緊湊，便于攜帶。本校準儀主要用于檢定、校驗直流0.5級和交流1級以下各類表頭及相應等級的多用表，廣泛應用于工礦企業、科研院所、鐵路、電力等單位的質檢、計量及儀表維修。２　技術性能本校準儀適用于周圍溫度0～＋40℃，相對濕度80％以下的環境中工作。供電電源為220V±22V〔達不到該要求，建議配置交流穩壓器〕，電源頻率50Hz±2.5Hz。2.1　性能參數：見下頁2.2　輸出頻率：400Hz±4Hz　60Hz±0.6Hz　50Hz±0.5Hz2.3　波形失真度：不大于0.5％2.4　紋波系數：不大于1％2.5　穩定性：校準儀預熱1小時后直流5V附近5分鐘內輸出漂移

<林芝>天正華意電氣設備有限公司

林芝多功能校準儀 選擇自動校驗誤差時，先選擇個試驗點，然后點【Auto】，再點【Start】，儀器將自動開始校驗，直到一個試驗點完成，儀器將電流降為零。如果想中斷自動校驗，按【Stop】鍵即可，按【】鍵，誤差數據就會保存到儀器的Flash中。在自動校驗過程中，儀器自動跳轉試驗點的標準是誤差穩定，前后兩次的誤差值的變化量小于被校表精度等級的一半，而且Err1與Err2不相等。客戶要設置合適的校驗圈數，否則可能被校表的誤差還沒有完全穩定，就已經改變試驗點了。3.5 多功能菜單點【F1】按鈕，可以進入多功能菜單界面。如圖3-15.圖3-15在這個界面有起動試驗、潛動試驗、常數試驗、數據查詢4個功能，分別對應Starting Test、Creep Test 、Register Test、Data Query四個按鍵。按Starting Test，進入起動試驗界面，如圖3-16.圖3-16根據電表的精度等級、起動電流值及其他參數，儀器會自動算出起動試驗的理論時間，開電壓電流輸出后再按【Start】鍵，儀器會自動輸出額定電壓和起動電流，并根據收到的電表脈沖和實際運行的時間來判斷電表的起動試驗是否合格。如果需要保存試驗結果，按【】即可。鍵按Return鍵可以返回至上一個界面。

林芝批發三相交流指示儀表檢定裝置的公司

林芝多功能校準儀 使用細則：7.1：儀器應安置于通風良好、無陽光直射、干燥、清潔的地方。電源電壓應為220V±10％，50Hz±2％，避免電源波動較大的地方使用。7.2：開機前項目開關置于“0”位置，輸出端不要接上被檢儀表，以免檔位選擇不當損壞儀表，盡量避免頻繁開關機。7.3：電源插座上的地線應良好接地。7.4：接通后面板上電源開關，根據被檢表的性能和量程選擇相應的項目、量限、步長，如果做交流項目檢測時，可按動頻率鍵（循環鍵）選擇相應的頻率，做直流項目檢測時；不能選擇頻率！所有電壓、電流只有通斷燈亮時才有輸出；當作中值電阻測試時，將項目開關轉到“0”，可從“＊、×1、×1k”端子輸出相應的中值電阻。7.5.1：頻率的選擇：按動頻率鍵（循環鍵），選擇相應的頻率7.5.2：量限的選擇：根據被檢表的量程，選擇本校準儀的對應量程，按動量限鍵，量限循環顯示。7.5.3：步長的選擇：按動步長鍵，循環顯示倍率值4、5、6、10、15，此項功能主要用于分幾步輸出滿量限值。7.5.4：輸出調節： 7.5.4.1：外控編碼器調節：將外控調節盒接到外控調節插頭上，開機，選擇需要測試的項目和量程，按動“通斷”按鍵，LCD屏顯示“通”，旋轉外控調節盒的粗細調編碼器，輸出將從小到大變化，按動“通”按鍵，LCD屏顯示“斷”，輸出為零，或者反方向旋轉編碼器，將輸出降為零。

林芝多功能校準儀使用方法將交、直流恒流源輸出引至測試線圈插孔中。部分測試線圈電流輸入有三個插孔，從黑、紅插孔可以輸入直流或交流電流，從黑、黃插孔可以輸入交流電流（具有感性補償功能）2、將被檢鉗形表按測試線圈面板上箭頭方向鉗住中柱線圈，鉗形表的位置和箭頭方向平行，置于測試線圈面板上，中柱線圈位于鉗口內中心位置。直流電流源的電流檔安培數乘以線圈所注明的匝數即為鉗形表的電流值各種規格線圈在允值工作狀態，通電時間應不大于3分鐘。供電電源的電流誤差加上0.2％即為綜合誤差多功能校準儀測試軟件使用說明一、使用說明將文件夾復制在D盤目錄下后，請仔細閱讀以下內容打開測試程序，選擇被檢儀表的類型，本軟件附帶了四種表的模板，分別為“數字儀表模板數字多用表模板指針儀表模板指針多用表模板，用戶可以自行選擇模板表格選擇好模板后，鍵入被檢儀表編號，單擊[新建]按鈕，程序自動生成一個以儀表編號和當前日期為文件名的.文件，并存盤，同時打開本文件。鍵入表頭和“被檢表示值”，然后把鼠標停放在“標準表示值”的行進行檢測，檢完一個數值以后，按外控調節器上的[確認]按鈕，則程序自動把“標準表示值”填入，計算出誤差，并在誤差圖表內表示出來，便于觀察被檢表的誤差曲線。檢測完后，按[完成]按鈕存盤，如需再檢測另一塊表，重復操作步驟否則按[退出]按鈕退出如果要打開以前測試的表格進行修改，請單擊[打開]按鈕。高級使用本軟件具有極大的靈活性，如果用戶不滿意附帶的模板表格，可采取以下措施來滿足可自行設計表格。但必須對表格比較熟悉，并能熟練使用其中的計算公式。同我公司聯系，提出要求和表格格式，公司開發部會根據你提出的要求和格式做出令你滿意的結果！工作步驟先建立一塊模板并存入文件夾“模板”內。打開主窗口，單擊[設置]按鈕，先在“名稱”框內定義所建模板的名稱，然后單擊“模板名稱”框后的省略圖標，選擇新建的模板。按[新建]按鈕。此時，新建的模板已經被調用到所新建的模板名稱下了）在“儀表編號”位置內輸入新建表格中“儀表編號”的行列位置按[好]按鈕存盤退出，完成新建。注意事項1．請不要擅自改變附帶模板的數據，以免發生意外導致不能使用在退出應用程序之前，不能關閉電子表格。附帶模板“指針儀表模板數字儀表模板”中設有自動檢測誤差、以及被檢表是否合格的功能。使用該功能時，模板上的所有測試點必須全部測完，否則，該功能無效。

林芝批發三相交流指示儀表檢定裝置的公司

林芝多功能校準儀 一、用途、特點：多功能校準儀是智能化交、直流標準電壓、電流校準儀（其中交流輸出為真有效值顯示）。儀器設有三個顯示窗口，可同時顯示輸出實際值、百分比和被檢表滿度值。可設根據被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。二、主要功能： 1 、 5 1/2位LED數字顯示輸出量 ，按實際值和百分比兩種方式同時顯示。2 、 采用鍵盤控制輸出量的增減。鍵盤控制量分為100％/N、10％/N、1％/N、0.1％/N（N為4、5、6、10、15）。3 、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。4 、交、直流電壓輸出范圍為0～1000V。5 、交、直流電流輸出范圍為0～20A。6 、交流提供四種輸出頻率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保證頻率的準確度和穩定性。7 、輸出超載能自動保護，手動復位。8 、交流50Hz輸出還可以選擇市電同步，以減小被檢表的拍頻影響。9 、鉗形表測量：配用鉗型表校驗線圈，可測量0～1000A電流，誤差±0.3％。

林芝多功能校準儀 注意事項：8.1：當校準儀有輸出時，盡量避免轉動各種開關，以免損壞儀器和被檢表。8.2：當使用外控調節時， 每次測量完畢，務必將輸出降為零8.3：本校準儀輸出電壓1050V，操作時請注意人身。8.4：輸出連接導線要有足夠的絕緣強度（1500V）和截面積（＞5平方毫米，50A輸出時應＞10平方毫米）8.5：本校準儀不宜在相對濕度＞80％的環境中工作；供電電源和地線的質量將影響輸出穩定度。8.6：關機前請切斷所有輸出。9、整機的校準：9.1：校準儀必須定期用0.01級以上的標準器在基準工作條件下，即環境溫度23℃±2℃、相對濕度（40-75）％進行校準。9.2：在嚴重超差或者線性度不好的情況下，按照機內部件示意圖調整，否則提倡采用“閉殼”校驗的方法9.3:：“閉殼”校驗：將后面板上的鎖打到“校驗”狀態，LCD屏顯示校驗，選擇相應的量程和項目，調節校準儀，使輸出（標準表）為量程的滿度值（顯示值可能不是滿度值，此即是校準儀的誤差），按動校驗鍵，校驗鍵指示示燈熄滅，等到指示燈亮后，此檔校驗完成可進行其他檔位的校驗！校驗完畢后，將后面板上的鎖打回即可。

林芝多功能校準儀 概述：多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~50A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

<林芝>天正華意電氣設備有限公司 林芝批發三相交流指示儀表檢定裝置的公司

林芝多功能校準儀 電源狀態區屏幕的下方，有六個圓圈，分別對應三相電壓、三相電流的輸出狀態，如果顯示白色，表示沒有輸出，如果有對應的顏色，表示該相處于輸出狀態，黃、綠、紅或者紅、黃、藍分別代表L1 L2 L3。圓圈的右邊的數字表示的是當前裝置的高頻輸出脈沖的電表常數，單位是imp/Kwh或imp/Kvarh，它的大小與當前裝置的電流檔位有關，右邊顯示當前所處于的界面名稱。3.2 按鈕可以進入S]界面，如圖3-4；再次按按按鈕可以進入Set Parameter [II]界面 如圖3-5；再次按按按鈕可以進入Set Parameter [III]界面 如圖3-6。圖3-5Set Parameter [ I]界面主要是根據被校驗電表的信息，用戶要確定電源將要輸出的參數，在輸出設定區它被分為左右兩部分。 左邊是根據被校表的情況，觸摸液晶屏選擇3P4W、 3P3W、 1P 三種相線中的一個，3P4W表示三相四線、3P3W表示三相三線、1P表示單相；P、Q 只能選擇一種，P表示校驗有功表，Q表示校驗無功表；也只能選擇一種，Forward表示正向，Reverse表示反向。注意當選擇“P”時，輸出顯示區中的值將顯示有功的功率因數；當選擇“Q”時，值將顯示無功的功率因數。ABC、 ACB 分別表示正相序和逆相序，只有在三相四線的情況下可以選擇逆序；Internal、 External表示在校驗電表誤差時，是使用本機當做標準還是用外配標準表的輸出脈沖作為校驗標準，儀器默認內置，只有在特殊情況下才能使用External的功能。右邊是輸入電表的額定電壓、電流值（注意這里的電壓值是相-中性的電壓值），以及電能表電流值。U1、U2、 U3、I1、I2、 I3右邊的數字框；表示電源將要設定輸出的三相額定電壓、電流值。通過觸摸可以選中U1、U2、 U3、 I1、I2、 I3左邊的方框，某一相被選上，則這一相的左邊方框變成；如果三相電壓或電流都被方框選中，只需輸入L1相的電壓或電流，另外兩相的輸出則于L1相相同，如果三相電壓電流左邊的方框沒有被選中，則表示三相可以各自輸入不同的數值，電源的三相就可以輸出各不相同的電壓或電流。
