林芝模擬斷路器在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用模擬斷路器裝置測試四方CSL-101B的距離保護整組試驗（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 四方CSL-101B保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。3、舉例說明 模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。保修條件本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

林芝模擬斷路器 產品特點及用途斷路器模擬裝置采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制， 可以大大提高試驗的正確性與完整性，限度地降低實際斷路器的動作次數、提高使用壽命，是繼電保護試驗工作的重要配套設備。斷路器模擬裝置原理與結構基本相同，僅僅是跳合閘電流值不同斷路器模擬裝置外形結構為便攜式，適用于現場試驗使用。斷路器模擬裝置同樣為便攜式，增加了220V/110V直流輔助電壓源。斷路器模擬裝置外形結構為面板安裝式，面板尺寸按 19 英寸3U機箱設計，可與數字仿真系統、數字試驗室等設備配套使用。

<林芝>天正華意電氣設備有限公司 地下管線探測定位儀2023已更新(今日/)

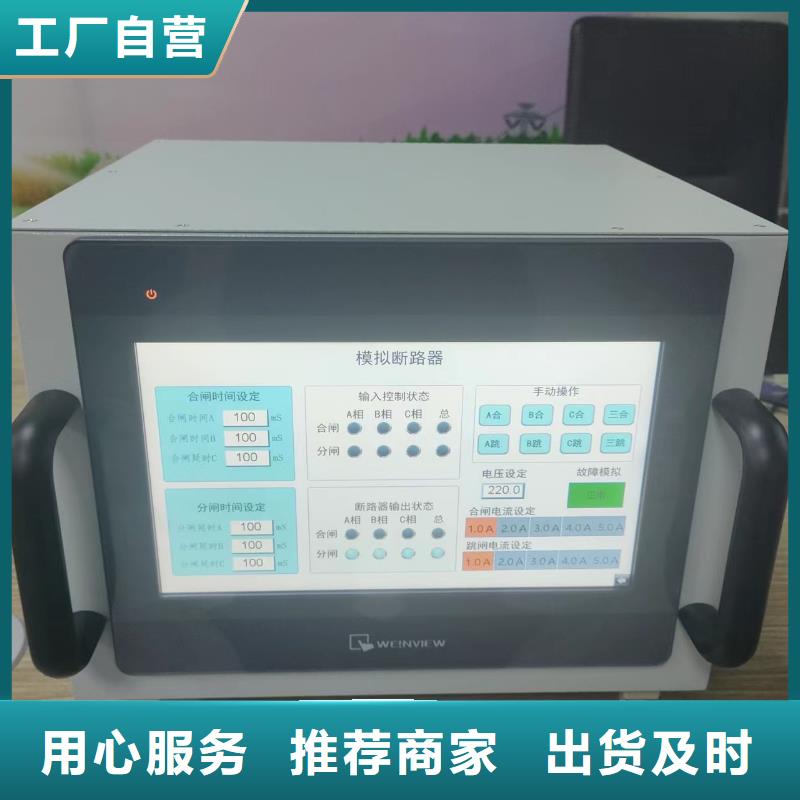

林芝模擬斷路器五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。

林芝模擬斷路器 試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護跳開4DL、1DL，備自投裝置延時S2自動投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（3）三臺變四母線兩分段母聯自投方式如下圖：正常運行時1DL、3DL、4DL、6DL合閘狀態，2DL、5DL分閘狀態。模擬開關A相對應1DL，B相對應2DL，C相對應4DL（次試驗），C相對應5DL（第二次試驗）。試驗接線如下圖：動作方式（1）：該方式做兩次，手動拉開K開關，模擬＃1變上電源失壓，備自投裝置判斷＃1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：該方式做兩次，手動跳開模擬斷路器A相開關，模擬主保護跳開1DL，備自投裝置延時S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。其他備自投方式與上述類似，在具體的實驗中可參照上述方法做相應的修改靈活運用。另外不同的備自投在時間的設置上也有一些不同，請示情況自行處理。TH--12微機型模擬斷路器在做整組試驗時可替代運行的高壓斷路器，并可提供跳、合閘的空接點給微機繼電保護測試儀使用來控制投切故障量輸出。下圖為某保護裝置的開關控制回路

<林芝>天正華意電氣設備有限公司 地下管線探測定位儀2023已更新(今日/)

林芝模擬斷路器隨著用戶生產、生活要求水平的提高，對連續供電的要求越來越高，每次進行備自投試驗時的轉電、停電操作復雜，難免會造成用戶短時停電，從而對用戶生產、生活造成不同程度的損失，引發用戶投訴，要解決此矛盾的辦法之一就是利用斷路器模擬裝置。以下就本公司生產的TH-12型微機型模擬斷路器，對備用電源自動投入裝置在實際試驗進行簡單的介紹。本裝置的特點是具有A、B、C及D、E、F兩路完全獨立的三相模擬斷路器，在進行備自投試驗時可以當做六個開關，一般模擬斷路器每相只提供一對常開、常閉接點，根據備自投試驗的要求需要增加輸出接點。另外由于不同廠家的斷路器的跳、合閘時間有差異，根據客戶的不同需求，本公司生產的PRS-102M微機型高壓斷路器模擬裝置提供多種功能選擇，其中包括增加模擬斷路器輸出接點至兩對常開及兩對常閉觸點，多量程的跳合閘時間的選擇及跳合閘電阻的選擇等。為了不影響一次設備的運行，做備自投試驗時，應退出備自投出口壓板，使用備自投裝置出口繼電器的其他空接點跳、合閘模擬斷路器，并用表計監視出口壓板變化情況。
