林芝接地電阻測試儀測試儀 電腦通訊：上位機通訊口5.遙控開關：遙控啟動停止，開關量接口 6.報警燈：報警燈接口，選配7.高壓端H.V：電壓輸出的高壓端4.3 外部接口本測試儀的后面板上配置有兩個9針D型端子座，遙控接口和電腦通信接口提供遠程控制信號和通信上傳功能。使用時為了能達到效果建議使用原裝配件，其引出線的長度以不超過10米為宜。4.3.1 遙控開關接口遙控接口提供兩組輸入信號和三組輸出信號。輸入為：啟動停止控制信號，1、8腳停止，4、8腳啟動（作用同腳踏開關信號，兩者為并聯結構）。輸出為：5、9測試中信號、2、6測試合格信號和3、7測試總不合格信號。4.3.2 RS232/485通訊口（電腦通訊口）測試儀帶有RS-232C和RS485兩種串行通訊接口供用戶選用，默認配置為RS232C接口。在本公司提供支持下，通過RS-232C或RS485接口與上位機發送數據并由上位機完成相應操作。接口定義如下圖所示：（1）RS-485通訊口2）RS-232通訊口第五章 操作說明

<林芝>天正華意電氣設備有限公司

林芝接地電阻測試儀測試前，應當進行線阻校驗，否則可能影響測試精度。二線簡易測試接地電阻二線測試：此方法是不使用輔助接地棒的簡易測量法，利用現有的接地電阻值小的接地極作為輔助接地極，使用2條簡易測試線連接(即C(H)-P(S)接口短接)。可以利用金屬水管、消防栓等金屬埋設物、商用電力系統的共同接地或建筑物的防雷接地極等來代替輔助接地棒C(H)、P(S)，測量時注意去除所選金屬輔助接地體連接點的氧化層。接線如下圖，儀表操作同三線測試。選用商用電源系統接地作為輔助接地極測量時，必須先確認是商用電源系統的接地極，否則斷路器可能啟動，有危險。采用簡易二線法測量接地電阻，盡量選擇re值小的接地體作為輔助接地極，這樣儀表讀數才更接近真實值。測量時請優先選擇金屬水管、金屬消防栓作為輔助接地極。

林芝接地電阻測試儀簡介一般規定使用本儀器以前，請先了解本機所使用和相關的標志，以策。本儀器所引用的規范為 Safety Class I 的規定(機體具有保護用的接地端子)。守則不允許無關人員以及未經訓練合格人員進入測試站；操作人員必須持續不斷進行培訓；衣著規定操作人員不可穿著有金屬裝飾物的服裝或配戴金屬飾物、手表；醫學規定本儀器不允許有心臟疾病或類似風險人員操作。測試程序規定?禁止對帶電電路或設備作耐壓測試；?如果儀器具有外部接地接點，應確認接地接點已被接妥。特別注意，不論被測物為具電極的絕緣材料、具有高壓連接點或線的零件或是具有二孔或三孔的電源線的機具或設備，開機前必須確認已將高壓回路線(Return/Sense-)接妥。?只有在測試時才插上高壓測線，取用高壓線(夾)必須握在絕緣部分––不能直接觸摸高壓輸出端(夾)。必須確認操作人員均能夠完全自主掌控本儀器的控制開關及遙控開關，遙控開關必須放置定位，不能任意放置。?青島天正華意全系列安規測試儀的高壓回線(Return/Sense-)并不直接接地。這種設計可量測到極微量的漏電電流，但是在做測試時，被測物必須與地線、大地完全絕緣。?如果被測物地線直接接地，可能會造成無法量測到電流或所量測到的電流不準確。 若有任何不清楚的地方，請與青島天正華意的客服部聯系。?在耐壓測試進行中，不能碰觸測試對象或任何與被測物有連接的對象。?或高壓警告標識，該標識用于表明端子間有高壓輸出。?提示注意標識，該標識用于表明儀器操作中應特別注意的地方。?接地標識，該標識用于表明儀器的接地端子。1.2 測試規定?位置選擇工作站的位置選定必須安排在一般人員非必經的開闊場所，使非工作人員遠離工作站。必須將工作站與其它設施隔開，并且要特別標識“高壓測試工作站”。在測試時必須標明“危險！測試執行中，非工作人員請勿靠近！”。?輸入電源本系列測試儀采用單相220V±10％，50Hz±5％的工作電源，在開機前請確保輸入電源電壓的正確，否則會造成機器損壞和人員傷害。更換保險絲前，請選擇正確的規格。必須將本測試儀的接地端子與大地可靠連接，以確保。工作站的電源必須有單獨的開關，應安裝于工作站的入口顯眼處并給予特別標識，讓所有的人都能辨別那是工作站

<林芝>天正華意電氣設備有限公司
供應變頻抗干擾接地阻抗測量儀廠家

林芝接地電阻測試儀?安裝本章主要介紹TH系列產品的拆封、檢查、使用前的準備、儲存等的規則。2.1關于包裝青島天正華意的產品是包裝在一個使用泡沫保護的包裝箱內，如果收到時的包裝箱有破損，請檢查儀器的外觀是否有無變形、刮傷、或面板損壞等。如果有損壞，請立即通知青島天正華意或其經銷商，并請保留包裝箱和泡沫，以便了解發生的原因。我們的服務中心會幫您修護或更換新機，在未通知青島天正華意或其經銷商前，請勿立即退回產品。請保留所有的原始包裝材料，如果儀器必須回廠維修，請用原來的包裝材料包裝。并請先與青島天正華意的維修中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并注明故障現象和原因。另外，請在包裝上注明“易碎品”請小心搬運。如果無法找到原始包裝材料來包裝，請按照下列說明包裝:1. 先用泡沫或者其他緩沖材料將儀器包妥。2. 再將儀器置于可以承受 150KG (350lb.) 的多層紙箱包裝。3. 儀器的周圍必須使用可防震的材料填充，厚度大約為 70 到 100mm (3 到 4inch) ，儀器的面板必須先用厚紙板保護。4. 妥善密封箱體。5. 注明“易碎品”請小心搬運。2.2關于電源本儀器使用230V AC 10％ 50 Hz 單相的電源。必須使用正確規格的保險絲，保險絲使用規格已標示在儀器的背板上。更換保險絲前，必須先關閉輸入電源，以避免危險。在接上輸入電源之前，必須先確認電源的地線已經接妥，同時也將地線接到機體上的接地端子上。 儀器上的電源插頭只能插在帶有地線的電源插座上。如果使用延長線，必須注意延長線是否帶有接地線。本儀器是使用三芯電纜線，當電纜線插到具有地線的插座時，即已完成機體接地。2.3 安裝環境在選擇測試儀的安裝環境時，應考慮以下各項：1. 遠離易燃、易爆和腐蝕性介質，如酒精、稀釋劑和硫酸等。2. 遠離熱源、避免日曬。工作環境溫度：0℃~＋40℃儲存環境溫度：-10℃~＋50℃必須避免溫度的急劇變化，溫度急劇變化會使水氣凝結于儀器內部。3. 遠離鍋爐、加濕器、水源等。工作相對濕度：20~75％RH儲存相對濕度：0~90％RH

供應變頻抗干擾接地阻抗測量儀廠家 <林芝>天正華意電氣設備有限公司

林芝接地電阻測試儀須知本儀表根據IEC61010規格進行設計、生產、檢驗。任何情況下，使用本儀表應特別注意。任本儀表的RS232接口與內部電路為非隔離接口，嚴禁在測試電壓的時候連接電腦，否則會燒壞儀表或引起觸電事故。必須先將電壓測試線拔出儀表后才能連接RS232數據線到電腦讀取數據。說明書中的在線監測不適用于監測電壓。注意本儀表機身的標貼文字及符號，所規定的測量范圍及使用環境。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。測量過程中，嚴禁接觸裸露導體及正在測量的回路。測量前請先確認FUNCTION功能旋鈕已設定在適當的量程范圍內。確認導線的連接插頭已緊密地插入儀表接口內。請勿在測試端與接口之間施加超過600V的交流電壓或直流電壓，否則可能損壞儀表。請勿在易燃性場所測量，火花可能引起爆炸。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。若儀器潮濕，請干燥后再保管。給電池充電時請確認測試線已移離儀表，FUNCTION旋鈕處于“OFF”位置。儀表顯示電池電壓低符號，應及時給電池充電。長時間不用本儀表，請每隔3個月給電池充電。使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊中的警告標志，使用者須嚴格依照本手冊內容進行操作。

林芝接地電阻測試儀直線法布線測試圖8 儀器直線法測試接線示意圖電流線和電位線同方向（同路徑）放設稱為三極法中的直線法，見圖8。電流極放線在土壤電阻率均勻地區C可取2D在土壤電阻率不均勻地區可取3D。P通常為0.5～0.6倍C。電位極P應在被測接地裝置G與電流極C連線方向移動三次，每次移動的距離為dCG的5％左右，如三次測試的結果誤差在5％以內即可。一般在放線路徑狹窄困難和土壤電阻率均勻的情況下，接地阻抗測試才采用直線法，應尤其注意使電流線和電位線保持盡量遠的距離，以減小互感耦合對測試結果的影響。夾角法布線測試圖9 儀器夾角法測試接線示意圖通常情況下接地裝置接地阻抗的測試宜采用電流和電位線夾角布置的方式。放線如前面的要求，θ通常為45°以上，一般不宜小于30°，P的長度與C相近。如果土壤電阻率均勻，可采用C和P相等的等腰三角形布線，此時使θ約為30°，dCG＝dPG＝2D。

供應變頻抗干擾接地阻抗測量儀廠家

林芝接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條

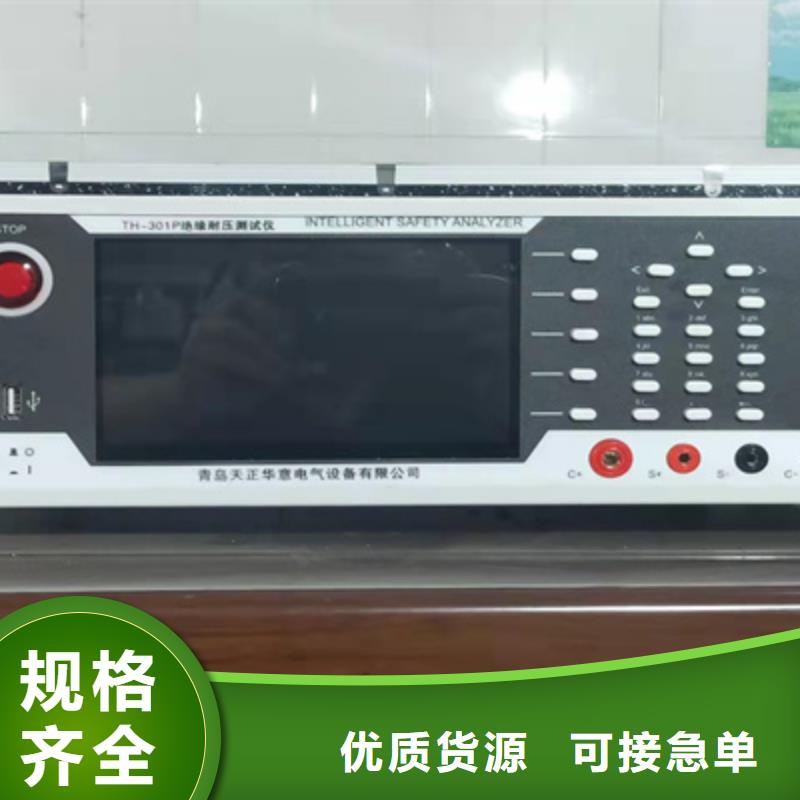

林芝接地電阻測試儀測試儀 操作說明5.1 測試前準備由于儀器在啟動測試后輸出交流電壓會危及到人身，請務必遵守電器事項，在啟動儀器之前做好檢查：（1）測試工位應與其他工位分離且鋪設絕緣地墊，非測試者嚴禁進入測試工位；（2）測試者應佩戴絕緣手套；（3）測試儀良好接地；（4）操作者應接受過相關的知識培訓；（5）所有連接操作必須確保儀器無輸出時進行，嚴禁測試中插拔測試線和被測電器；（6）測試線和測試使用的工裝應經常檢查，以確保正常測試。5.2 開機5.2.1 開機界面TH-305電壓下限設置范圍 0.0-8.00V， 補償補償電壓設置范圍 0.00-2.00V自動，手動開路開路電壓設置范圍3.0V-8.0V，當前測試步輸出的電壓時間測試時間在上圖所示界面，按“上，下”鍵可以切換到下圖所示界面，此時可以修改測試等待時間。01 項 目 循環測試02 時 間： 3 S03 →圖5.9上圖所示內容表示：循環測試項為前兩項。當測試跑完第三步的等待時間后，從再次步開始進行循環測試，等待時間為3秒，即3秒后跳到步開始進行測試，即使第三步之后仍有測試項也不進行測試。在等待時間內，按“啟動”鍵可以馬上跳到步開始測試，而無需等3秒時間跑完；若按“停止”鍵，則停止測試。等待時間設置為“0”表示一直循環等待，只有按下“啟動”鍵才能開始循環測試。注：項不可設為循環項，否則無法啟動測試。

<林芝>天正華意電氣設備有限公司 供應變頻抗干擾接地阻抗測量儀廠家

林芝接地電阻測試儀性能特點2.1. 抗干擾能力強。本儀器采用變頻法原理測量，配合現代軟硬件及數字濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。儀器內置的變頻試驗電源可輸出45Hz/55Hz或49Hz/51Hz兩組頻率的試驗電流在程序的自動控制下，它分別以45Hz/55Hz或49Hz/51Hz的試驗電流進行兩次測試，測試完成后折算到50Hz后取其平均值為測量結果。由于試驗電流的頻率與系統工頻十分接近，所測結果完全可等效為接地裝置的工頻接地阻抗。2.2. 大屏幕液晶顯示，全中文菜單式操作，一屏顯示出所有測量信息和結果，可記錄/存儲/打印所有的測量數據，如測量布線方式：平行法/夾角法；地網對角線距離；電流極、電壓極布線長度；電壓及工頻干擾電壓；電流接地極回路阻抗等。2.3 儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X、地網接地裝置電感L，儀器能可測量現場干擾并阻斷工頻干擾電壓及其諧波至60V波峰值，可有效測量過程中引線互感（特別針對平行布線法的引線互感誤差）與地網自感的影響，即使在強干擾電壓和電流條件下，其測量結果仍具有很好的重復性和準確性。2.4. 儀器全自動測試接地裝置的接地阻抗，測試過程中可自動測試電壓極的工頻干擾電壓和電流接地極的回路阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為2A），無須人為干預，即可全自動完成測試。可保存1000組測量數據，掉電不丟失，可隨時查看歷史數據，且自帶微型打印機可現場打印測量結果或使用U盤導出測試數據編輯測試報告。2.5. 儀器采用可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源，功率大、體積小、重量輕，保證輸出標準正弦波波形穩定平滑，整套裝置僅重4.5kg。2.6.儀器兼容了接地裝置接地阻抗和土壤電阻率的測試功能。

林芝接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條

供應變頻抗干擾接地阻抗測量儀廠家

林芝接地電阻測試儀測試前，應當進行線阻校驗，否則可能影響測試精度。二線簡易測試接地電阻二線測試：此方法是不使用輔助接地棒的簡易測量法，利用現有的接地電阻值小的接地極作為輔助接地極，使用2條簡易測試線連接(即C(H)-P(S)接口短接)。可以利用金屬水管、消防栓等金屬埋設物、商用電力系統的共同接地或建筑物的防雷接地極等來代替輔助接地棒C(H)、P(S)，測量時注意去除所選金屬輔助接地體連接點的氧化層。接線如下圖，儀表操作同三線測試。選用商用電源系統接地作為輔助接地極測量時，必須先確認是商用電源系統的接地極，否則斷路器可能啟動，有危險。采用簡易二線法測量接地電阻，盡量選擇re值小的接地體作為輔助接地極，這樣儀表讀數才更接近真實值。測量時請優先選擇金屬水管、金屬消防栓作為輔助接地極。

林芝接地電阻測試儀 優盤操作界面在開機界面按“優盤”熱鍵，即可進入優盤操作界，根據界面中的文字提示可進行導出數據等相關操作，見圖7所示圖7 優盤操作界面5接地阻抗測試5.1測試基本要求接地裝置的特性參數大都與土壤的潮濕程度密切相關，因此接地裝置的狀況評估和驗收測試應盡量在干燥季節和土壤未凍結時進行，不應在雷、雨、雪中或雨、雪后立即進行。交接驗收的接地裝置按照交接標準在投運前進行接地阻抗測試，運行中的接地裝置的接地阻抗測試應按照相關規程規定的周期安排測試。通常電流極與被試接地裝置中心的距離dCG應為被試接地裝置對角線長度D的4～5倍；當遠距離放線有困難時，在土壤電阻率均勻地區dCG可取2D在土壤電阻率不均勻地區可取3D。測試回路應盡量避開河流、湖泊、道路口；盡量遠離地下金屬管路和運行中的輸電線路，避免與之長段并行，當與之交叉時垂直跨越；無論哪種測試方法，都要求電流線和電位線之間保持盡量遠距離，以減小電流線與電位線之間互感的影響。電流極和電位極的布置a)電流極的接地電阻值應盡量小，以保證整個電流回路阻抗足夠小，便于設備輸出的試驗電流足夠大。b)如電流極接地電阻偏高，可采用多個電流極并聯或向其周圍潑水的方式降阻。c) 電位極應緊密而不松動地插入土壤中20cm以上，試驗過程中電流線和電位線均應保持良好絕緣，接頭連接可靠，避免裸露、浸水。

林芝接地電阻測試儀本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較小（0～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二、概述目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落后。針對上述現狀，我國制訂了行業標準DL/T475-2006和標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，我們根據這些標準，結合我們多年研究大型地網測試的實際經驗，研制成功本儀器。工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。
