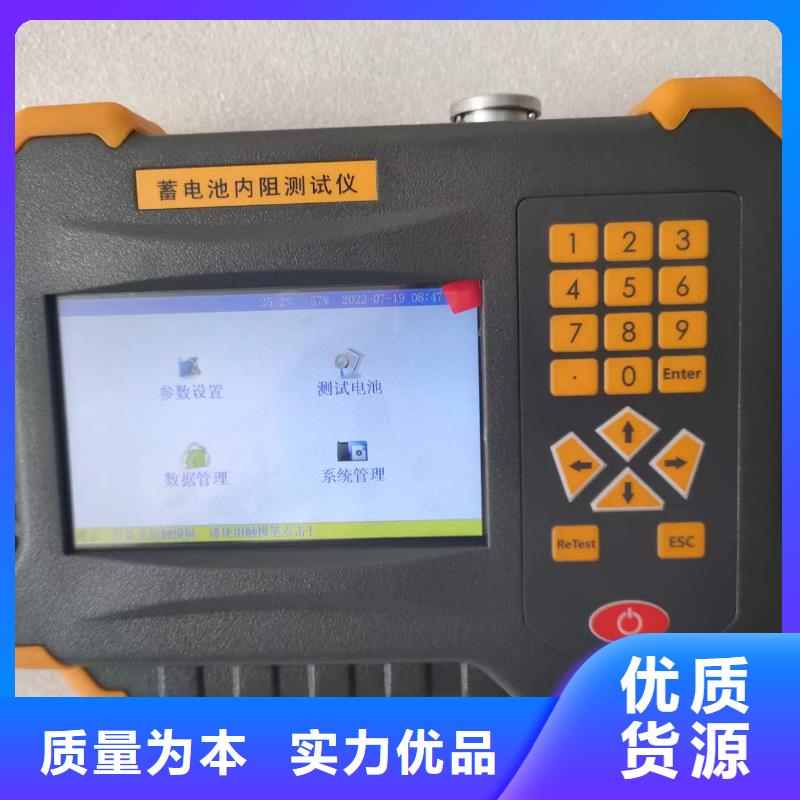

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證

臨沂蓄電池充放電測試儀操作簡單，流程清晰，每一步操作均有簡體中文提示。11、外觀設計：7寸彩色觸摸液晶顯示器，顯示效果清晰優美采用雙手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。接線設計在前方，散熱風扇向后吹。12、上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。13便攜式，體積小，可隨意移動測試并掉電記憶功能：具有快速連接功能，操作使用簡單。◆技術參數產品型號TH-220/100A充放電檢測方式蓄電池脫離系統放電電流0~ 100A放電電流精度（分辨率 0.1A 精度 1A）充電電流0~ 100A充電電流精度（分辨率 0.1A 精度 1A）放電總電壓180~280V放電壓精度（分辨率 10mV 精度 0.1V）充電總電壓190~280V充電電壓精度（分辨率 10mV 精度 0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV 精度 10mV）充放電時間0~99小時59分單體電池數根據實際情況配置 （可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳） 顯示方式7寸彩色觸摸液晶顯示器 供應電源 AC:220V/380V 搬運方式雙手提把設計 警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證

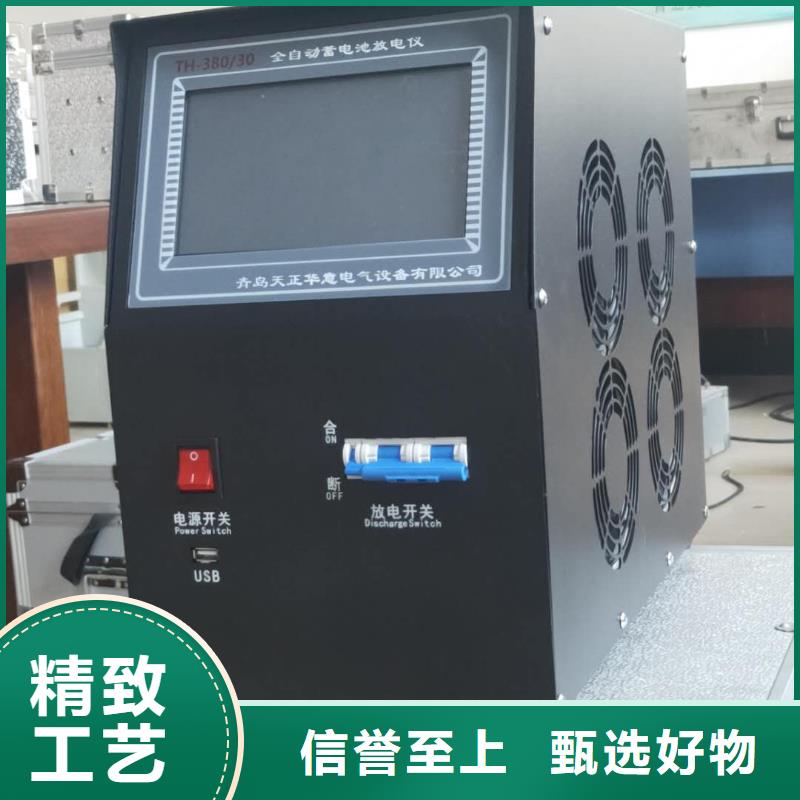

臨沂蓄電池充放電測試儀本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。1.2 主要功能特點?產品采用定制鎳鉻合金電阻器作為負載源。低阻值；能實現更大電流的放電，定制型外觀使功率密度更高。高精度；精度能控制在±0.001Ω內，作為負載源使放電過程更穩定。低溫度系數；受溫度系數影響小，環境適應能力強。耐電流沖擊；耐電流能力強，能快速響應大電流沖擊，放電過程更可靠。?智能芯片控制。放電過程智能控制，跟隨蓄電池電壓下降自動調整，保證恒流放電。單節蓄電池電壓實時采集，并以曲線方式展示，便于評估分析，同時智能分析電池電壓狀態，并作出評估。智能計算放電容量與放電小時率之間的轉換，實現電池容量狀態評估效果。可設定多種門限閥值，智能判斷。?放電測試功能。在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好放電電壓、放電電流、放電時間、放電容量等閥值等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證

臨沂蓄電池充放電測試儀規格參數適用蓄電池DC10-456V 放電電壓DC10-456V放電電流0-30A工作模式單機模式，并機主機模式，并機從機模式，遠端受控模式保護性能電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警控制精度放電電流≤±1％；組端電壓≤±0.5％；PC機通信RS485接口，USB接口數據保存容量內置SD卡8G容量 ，轉存U盤16G容量工作環境散 熱強制風冷溫 度工作范圍：-5～50℃ 貯藏溫度：-40～70℃濕 度相對濕度0～90％（40±2℃）海 拔額定海拔4000米噪 音﹤75dB工作電源電 壓工作電源：單相AC220V （–20％～＋30％），頻率:45～65Hz；充電電源：參考銘牌參數或機箱標識耐壓測試輸入－機殼：2200Vdc 1min輸入－輸出：2200Vdc 1min輸出－機殼：700Vdc 1min安 全 性滿足EN610950接 線交流輸入國標公插座，適用1～1.5mm2電纜放電電流線電纜快接插頭（紅正黑負），具體尺寸參考“發貨清單”并機電纜（選配）2米6芯水晶插頭線備注：其他電壓等級及電流等級儀表可咨詢我公司二、基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠對電池性能進行快速準確的判定。

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證
<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證

臨沂蓄電池充放電測試儀規格參數適用蓄電池DC10-456V 放電電壓DC10-456V放電電流0-30A工作模式單機模式，并機主機模式，并機從機模式，遠端受控模式保護性能電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警控制精度放電電流≤±1％；組端電壓≤±0.5％；PC機通信RS485接口，USB接口數據保存容量內置SD卡8G容量 ，轉存U盤16G容量工作環境散 熱強制風冷溫 度工作范圍：-5～50℃ 貯藏溫度：-40～70℃濕 度相對濕度0～90％（40±2℃）海 拔額定海拔4000米噪 音﹤75dB工作電源電 壓工作電源：單相AC220V （–20％～＋30％），頻率:45～65Hz；充電電源：參考銘牌參數或機箱標識耐壓測試輸入－機殼：2200Vdc 1min輸入－輸出：2200Vdc 1min輸出－機殼：700Vdc 1min安 全 性滿足EN610950接 線交流輸入國標公插座，適用1～1.5mm2電纜放電電流線電纜快接插頭（紅正黑負），具體尺寸參考“發貨清單”并機電纜（選配）2米6芯水晶插頭線備注：其他電壓等級及電流等級儀表可咨詢我公司二、基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠對電池性能進行快速準確的判定。

臨沂蓄電池充放電測試儀、同為一組的各單體電池由于容量不同，將遵循不同放電率的放電曲線。對蓄電池組進行放電時，各單體電池由于容量不同，而放電電流相同，因此各自是在以不同的放電率進行放電，顯然在放電時將遵循不同放電率的放電曲線。2.2恒流原理測試儀的放電回路采用在ARM（中央處理器）控制下的PWM ＋ PID閉環控制技術使得功率回路能夠精準的在設定的放電電流下工作。例如：恒流放電時，當蓄電池電壓開始下降，ARM控制器會通過反饋電流傳感器得到電流值的下降量，然后通過一定速率和方式的計算，得到所需要控制功率回路的上升量，此調整過程不斷重復，終達到實時調整的效果，這就是恒電流放電的原理。依此原理，恒功率也是類似的調整方法，只不過反饋量除了電流以外，還需要電壓的反饋量。三、設備接口說明3.1 設備面板接口如下圖：四、快速上手步驟4.1 單機放電測試：步驟一：連接放電儀AC220V工作電源線（黑色品字插頭線），并打開電源開關，確保供電正常。步驟二：將大電流導線快速接頭分別插入測試儀的快速插座對接（紅正黑負）。步驟三：將電壓檢測導線分別與放電儀的總電壓檢測端口連接（紅正黑負）。步驟四：將大電流導線的測試夾端連接到電池組端（紅正黑負）。

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證

臨沂蓄電池充放電測試儀儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種齊全，包括產品合格證、保修卡。貨物運輸送貨上門，包裝嚴密，做好防震防摔防潮措施。7.2、售后服務質保期為二年、終生維護。 7.3、培訓（雙方協商）供方對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。7.4、驗收標準和方式（雙方協商）對設備的驗收采取現場運行方式(或其他)進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證

臨沂蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作；2、 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異常或人為終止操作均可停止放電操作

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證
<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證

臨沂蓄電池充放電測試儀整組低限：在放電過程中如果整組電壓低于該設定值，系統將停機，并報整組電壓低狀態。放電電流：恒電流放電時，放電電流的設定值。放電功率：恒功率放電時，放電功率的設定值。單體電壓：點擊該按鈕過切換到單體電壓顯示界面，在單體電壓顯示界面上按右下角的“返回”按鈕，將再次退回到本頁面。暫 停：放電過程中，按下此按鈕后，放電過程會暫停，數據也會停止記錄。再次按下此鍵，又會恢復到放電過程中。開 始此按鍵是啟、停、復位三鍵合一功能鍵，并可實時提示操作。例如：當產生報警時，此按鍵會變為：“復位”，當處于停止時，此按鍵會顯示為“開始”，當處于運行時，會顯示為“結束”。本設備放電功能具有“恒電流”和“恒功率”兩種放電模式選擇，分別介紹如下：5.2.1 恒電流放電界面注意：當更改放電模式為“恒電流”時，則放電參數設置顯示為“放電電流/A”。5.2.2 恒功率放電界面注意：當更改放電模式為“恒功率”時

<臨沂>天正華意電氣設備有限公司 臨沂手持式蓄電池內阻測試儀質量保證 <臨沂>天正華意電氣設備有限公司

臨沂蓄電池充放電測試儀儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印技術參數產品型號TH-220/06充放電檢測方式蓄電池脫離系統放電電流0~60A放電電流精度（分辨率0.1A精度1A）充電電流0~60A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

臨沂蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池數據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。
