以下是:球鉸支座【建筑用支座】原料層層篩選的圖文介紹

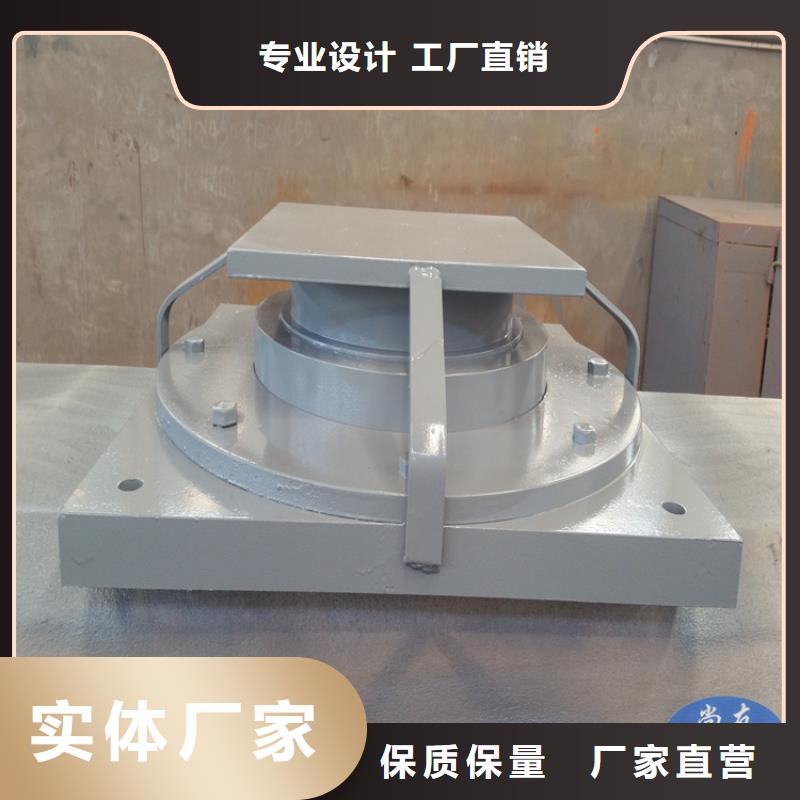

球鉸支座不僅具備盆式橡膠支座承載能力強、水平位移大的特點,而且能適應大轉角的需要,適用于寬橋、坡橋、曲線橋等;還由于承壓部件不使用橡膠塊,不存在橡膠低溫脆性等影響,因此特別適用于低溫地區。其類別分為固定型(GD型)、單向型(DX型)、雙向型(SX型)三種類型,按耐氣候性能分為普通型(適用于-25~+60℃)和耐寒性(適用于-40~+60℃)。
球型鋼支座的安裝方法:采用本系列球型鋼支座時,橋梁梁體及橋墩臺支承部位的混凝土標號不得低于C35,特殊情況需征得設計單位同意。球型鋼支座與梁體及墩臺采用預埋螺栓連接,必要時可采用與預埋鋼板焊接,但將支座與預埋鋼板焊接時,要防止支座鋼體過熱,以免燒壞硅脂及聚四乙烯板。球型鋼支座安裝高度應符合設計。
要確保支座支承平面的水平及平整,支座支承面四角高差不得大于2mm.安裝時球型鋼支座的相對滑動面要仔細擦凈,不得夾有灰塵和雜質。然后在表面均勻地涂滿295硅脂。上、下連接板在梁體安裝完成后予以拆除,以防約束梁體的正常轉動,然后及時安裝活動支座的橡膠防塵置。支座出廠時,應由生產廠家將支座調平。
并擰緊連接螺栓以防止支座在安裝過程中發生轉動和傾覆。支座可根據設計需要預設轉角及位移,但用戶應在訂貨時提出預設轉及位移量的要求,由生產廠家在裝配時,預先調整好。球型鋼支座安裝前方可開箱,并檢查裝箱清單,包括配件清單、原材料檢驗報告復印件、球型鋼支座產品合格證及支座安裝養護細叭。施工單位開箱后、不得任意松動連接螺栓。




固定鉸支座豎向設計承載力,設計轉角,摩擦系數均按相關標準要求設計。 其水平承載力,豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。 該系列球鉸支座采用彈性減振元件,具有機理清晰明確,結構參數穩定,減振性能優良等特點。 該系列球鉸支座適用于大跨度空間結構及大跨度梁板,尤其適用于高烈度地震區的工程結構。 固定鉸支座的性能參數指標 豎向承載力:500-80000KN 豎向拔力:500-80000KN 水平剪力:500-80000KN 以上三種類型的力可用相應組合選取,但情況特殊時需另行復核設計。 設計轉角:0.01-0.02rad 摩擦系數:μ=0.03(常溫-25°~40°)μ=0.05(低溫-60°~25°)


抗震球鉸鋼支座和球鉸支座的豎向轉角,是由求面板與球面四氟板之間的滑動來實現的。通常猶豫支座的轉動中心與上部轉動中心不重合,因此在上支座板與平面四氟板之間形成第二滑動面。根據上部結構與支座轉動中心的相應,球面轉動方向可以與平面滑動方向一致或相反。如果兩轉動中心重合,則平面上就不會發生滑動。支座轉動時。
首先是發生在球形板與球面四氟板處,然后才在平面四氟板上發生滑動,因此球形支座特別適用大轉角要求的橋梁使用。抗震球鉸鋼支座豎向承載力、水平承載力、位移、轉角和摩擦系數應滿足支座設計要求。固定支座和單向活動支座非活動方向設計滑動間隙為0.5mm。抗震球鉸鋼支座設計轉角:順橋向為0.02rad;橫橋向為0.01rad。
抗震球鉸鋼支座使用溫度范圍:-50℃~60℃。抗震球鉸鋼支座可以用于20‰坡道上。當用于坡道上時,可采取支座頂板設置坡度調整或梁底混凝土調整。調整后線路坡度與支座頂板坡度差值不應大于4‰活動支座摩擦系數:溫度高于-25℃時μ≤0.03,溫度低于-25℃時μ≤0.05.鋼結構抗震鋼球支座、鋼結構減震鋼球支座、鋼結構抗震球型鋼支座、鋼結構減震球型鋼支座、網架橡膠支座。
QZ2009系列球型支座\LQZ拉壓球型支座、彈性減振球型鋼支座、雙向滑動球型支座、單向滑動球型支座、固定球型支座、網架橡膠支座。抗震球鉸鋼支座的位移,是由上支座滑板與平面四氟板之間滑動來實現,通過在上支座滑板上設置導向槽或導向環來約束支座的位移方向,可制成單向活動支座和固定支座。



網架抗震連廊球鉸支座設計圖紙加工制造主要用于建筑節點的鉸接,尤其適用于機場、車站、地鐵設施、體育場館、會堂展廳等鋼結構或鋼混結構膜結構節點的鉸接,同時也能滿足橋梁減震的需要。連廊抗震球鉸支座施工安裝的正確與否。也是對支座使用壽命造成影響的重要環節。在實際的施工中,某些施工單位的施工技術人員其施工質量意識和意識較為薄弱,在施工中沒有按照技術規定來正確的安裝支座,常常導致支座墊石的不平整、梁底與支座脫空、支座發生偏位或者支座的型號與施工設計型號不符合等情況。連廊固定球形鋼支座耐久性好。 保養維護方便,使用壽命長等優點。此系列彈性球鉸支座為雙向活動型,即能夠豎向承載、豎向轉動和雙向滑移及抗震,此外還有單向活動型及固定形式的抗震球形鋼支座均可生產。




瑞誠工程橡膠(臨夏市分公司)是一家從事 建筑用支座的公司。公司庫存充足,可隨到隨提,規格齊全,價格合理,信譽度高。本公司自成立以來,一直秉持“誠信經營,客戶為上,追求更好,精益求精”的發展理念,以始終如一的服務質量和值得信賴的企業信譽,獲得國內外客戶及合作伙伴的廣泛認可。憑借與國內外各大 建筑用支座建立的良好信譽與戰略合作關系,我們取得了穩定的產品資源優勢。同時,借助的運營體系和專業的市場管理,力求為國內外客戶提供快捷而優質的服務。

本公司主要經營 建筑用支座等各種產品,特殊規格的產品可訂做。真誠地希望與您攜手共創輝煌,歡迎您的光臨。




固定抗震球鉸支座ZZ1-KZQZ-2500kN-GD,根據球鉸支座是否承載拉力,可將其分為無抗拉要求的球型鉸支座(GQZ)和有抗拉要求的球型鉸支座(klqz),球型鉸支座類型的選用取決于結構整體分析計算得到的支座受力要求。 1、通過球面傳力,不會出現力的頸縮現象,作用在下部鋼結構或鋼筋混凝土構造上的反力比較均勻。2、選用具有優良耐磨性能聚四氟滑板或改性超高分子量滑板與不銹鋼板或鍍鋼板為摩擦副,通過摩擦副之間的相對滑動來實現支座的轉動和水平滑動功能,轉動力距小,且轉動力距與支座轉角無關,特別適用于大轉角的要求,設計轉角可到0.05rad 以上。3支座具備各向一致的轉動能力,并且可以根據實際工程需要,將支座設計或固定支座、單向滑動支座、雙向滑動支座等。 4、球型鉸支座不使用承壓橡膠板、承載、滑移和轉動部件均由鋼材和聚四氟滑板或改性超高分子量滑板組成,不存在虛假老化對支座力學性能的影響,大大提高了支座的使用壽命。5、球型鉸支座不使用承壓橡膠板,不存在橡膠硬化問題,要使用于低溫地區,使用溫度范圍達到零下40攝氏度-60攝氏度。
