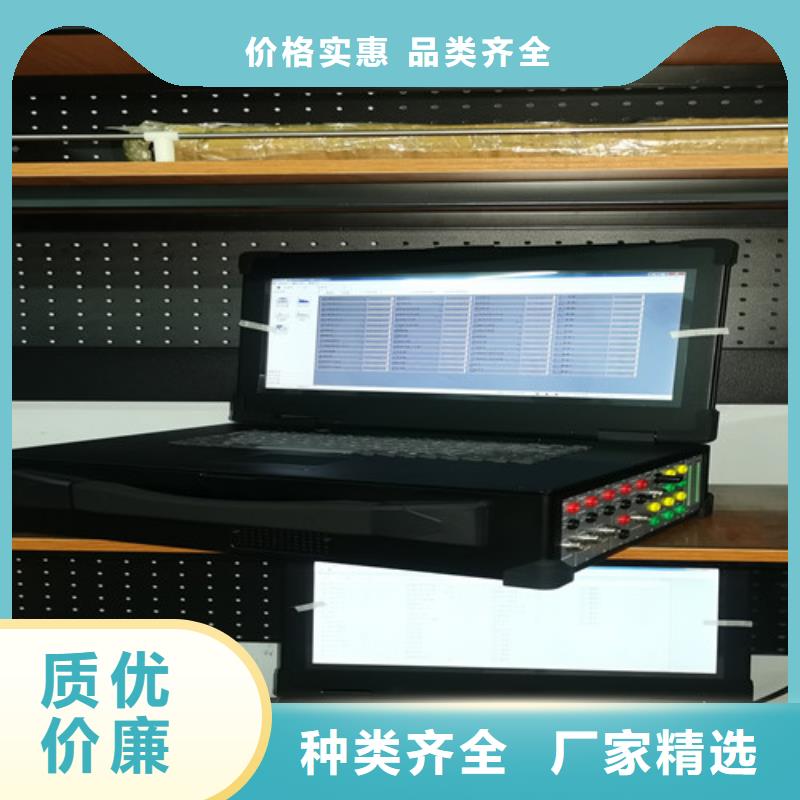

甘肅臨夏錄波儀試驗選擇主程序圖4 試驗選擇主界面儀器軟件系統由試驗選擇主程序和試驗程序兩大部分組成，儀器的試驗選擇主界面如圖4所示，試驗選擇主界面的功能包括：1）試驗程序切換2）儀器基本設置3）儀器使用幫助說明4）儀器軟件升級接口5）系統時間設置2.2.2 試驗程序儀器軟件系統 的一部分是試驗程序，其基本功能包括：1）試驗環境設置2）試驗數據采集3）試驗數據分析4）試驗結果展示5）試驗報告生成6）試驗數據和結果的存儲，導出7）歷史數據瀏覽8）試驗報告二次加工典型的試驗程序界面如圖5所示，儀器的絕大部分試驗程序都遵循同樣的流程和規律，儀器試驗的基本時序流程如下：1）試驗環境設置，包括采樣頻率，試驗總時間，試驗參數設置，波形展示方式，通道類型設置和通道率定參數設置等2）進入等待試驗界面，用戶設置試驗的示波器參數（包括通道名稱，單位，數據范圍，是否顯示等），進行通道率定（設置儀器采集信號和實際物理量的對應關系）圖5 軟件工作界面注意：只有在以下兩種狀態對示波器的參數進行設置，設置結果才會被保存在試驗模板：一 儀器處于“等待試驗”狀態，對示波參數的進行設置，并且重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。二 在其他狀態設置參數，并且選擇了應用至模板，重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。3）試驗數據采集。在“等待試驗”狀態或“查看數據”狀態，點擊儀器軟件右下角的開始試驗按鈕，儀器開始數據采集。當儀器處于試驗數據采集狀態時，儀器實時展示各通道實際采集的數據和圖形4）試驗結果查看，當試驗達到停止條件或用戶選擇了停止試驗時，儀器終止數據采集，提示用戶保存試驗，并依據相關標準自動計算試驗結果參數，并在試驗結果展示界面顯示計算所得各項數據和圖形。5）試驗報告生成，當試驗正常完成后，用戶選擇生成試驗報告，儀器自動生成WORD或EXCEL形式的試驗報告，試驗報告和試驗數據都可以通過U盤導出。儀器所有的試驗模板都遵循這樣的基本操作時序。注意：1>生成試驗報告時，報告中的實時數據圖形為當前示波器時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而獲得比較理想的報告波形，示波器窗口一次展示的數據 不超過120000個數據時間點2>生成EXCEL波形時，報告中的數據也是當前時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而改變導出數據的時間窗口，一次導出的EXCEL數據時間點 不超過120000個

甘肅臨夏錄波儀制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值， 值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。圖13 通道設置1）通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。
