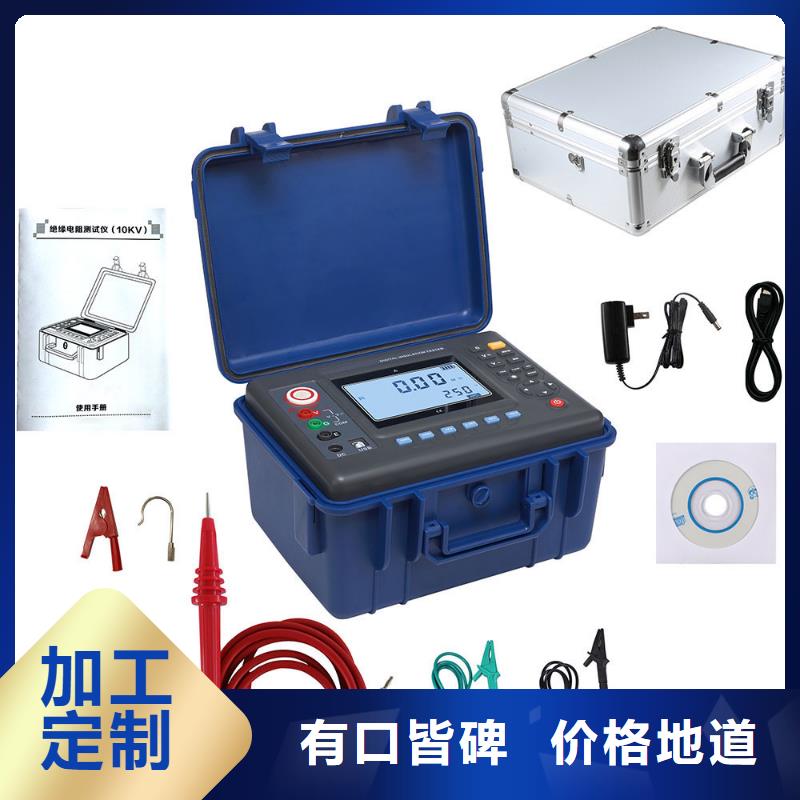

臨汾絕緣電阻測試儀 故障排除及其它1、儀表現象與故障排除方法序號現原排除或修理方法1 工作電源指示燈不亮儀表內電池組電壓不足10V需要及時充電機殼帶電擊人儀表未接大地 一定要接地3 充電8小時以上，充電指示燈未變成綠色電池損壞取出電池，以新電池重新配組無高壓輸出多數屬于被測擊穿后不及時退出高壓使高壓推動的功率三極管過負荷燒壞更換功率三極管BU406和它的前置C2482三極管5輸出高壓很高，不能調節 多數屬于測量對象頻繁擊穿打火脈沖竄入造成運放損壞更換高壓發生電路板上的CA3140運放電阻顯示為-1不動或其它不動的數字 多數屬于同上原因造成更換電阻表頭的雙積分AD變換集成塊7電阻讀數搖擺不穩或超差多數屬于強干擾引起，例如附近有強放電，用戶外加的測量線搖擺不定或絕緣差采用參考電阻檢查2、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。3、電池重新配組方法：當儀表內鎳氫電池有損壞或供電性能差需要重新配入時，重新配入的十個電池應經過電池容量檢測充放電器來檢測證明容量基本一致，然后每個電池需充滿才能安裝到兆歐表內。

臨汾絕緣電阻測試儀 使用方法 1、檢定絕緣電阻表的示值（基本）誤差應按圖2的方法接線，然后接通電子式絕緣電阻表的電源，啟動恒速器驅動器轉動指針式絕緣電阻表，按檢定規程的方法和要求逐點檢定絕緣電阻表的示值誤差及傾斜影響的檢定。0～100GΩ接線圖 2、檢定絕緣電阻表的開路電壓、峰值電壓、短路電流接線如圖3。將本裝置的“測量選擇”開關置相應位置即可開機測試。3、檢定絕緣電阻表的中值（跌落）電壓的接線圖如圖4。參照附錄1、附錄2確定被檢表的中值電阻值，將本裝置的標準電阻器調節到該阻值，“測量選擇”開關置于適合位置即可測試。由于數字表有較長的時間常數（約25S），故一次測量完畢后需停止恒速器轉動或關閉電子絕緣表的電源，置“測量選擇”開關于“放電”位置，待高壓跌落到百伏以下時，再換量程或改變測量項目，以確保測試人員及設備。

臨汾絕緣電阻測試儀 說明： 高壓輸出端：又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。2、“G”保護端：三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上，保護環是用于被測對象的表面電阻和測量回路的泄漏干擾。3/4、“E”接地端：本儀表接大地和連接被測物零端的接線端，自來水管可作為大地端，電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端，人工放電的地端也接在此端。5、“讀阻保持”指示：讀阻保持時指示燈發出紅光，提醒測試員記錄測試值。6、“min.s”表：顯示測試時間分秒，高壓控制按鈕按入即開始計時，值19分59秒，然后循環工作。7、“充電”指示：充電時指示燈為紅光，隨著電池電壓的升高指示燈逐漸由紅光向綠光漸變，充滿時指示燈為綠光。8、“浮充供電”插座：用于以交流電220V供電，向儀表電池充電的插座。9、“ON”指示：工作電源接通后指示燈發紅光，在儀器工作時電池電量下降指示燈會逐漸變暗，當電池欠壓指示燈會熄滅。10、“工作電源”開關：儀表的供電電源開關。11、“電阻量程”開關：開關指向數為電阻量程，即上限值。12、“高壓調節”旋鈕：可使測試電壓從0V平滑調節至預選值。13、“高壓預選”開關：用于預先選擇測試電壓值。14、“高壓控制”按鈕：控制測電壓輸出，按下時高壓從“L”端輸出。15、“kV”表：顯示L-E之間的測試電源電壓值。16、“MΩ/GΩ”表：顯示絕緣電阻值，其單位由“電阻量程”開關決定。

臨汾絕緣電阻測試儀 保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：

臨汾絕緣電阻測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

臨汾絕緣電阻測試儀 絕緣電阻測試操作1、絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。2、按下按鍵切換到測電阻模式，然后按或或或或或或或鍵選擇要進行測試的電壓值。 3、接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試線有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳（測試TΩ級以上電阻必須連接綠色屏蔽線），如果配套測試線不帶此線就不需要接，如圖，按下測試鍵開始測試(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲，屏幕左下角閃爍)。待測量完成顯示值固定不變后方可讀取絕緣電阻值。電阻測試結束后可長按鍵切換顯示電流值，再短按鍵切換回電阻值。7.8、GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。

臨汾絕緣電阻測試儀 說明： 高壓輸出端：又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。2、“G”保護端：三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上，保護環是用于被測對象的表面電阻和測量回路的泄漏干擾。3/4、“E”接地端：本儀表接大地和連接被測物零端的接線端，自來水管可作為大地端，電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端，人工放電的地端也接在此端。5、“讀阻保持”指示：讀阻保持時指示燈發出紅光，提醒測試員記錄測試值。6、“min.s”表：顯示測試時間分秒，高壓控制按鈕按入即開始計時，值19分59秒，然后循環工作。7、“充電”指示：充電時指示燈為紅光，隨著電池電壓的升高指示燈逐漸由紅光向綠光漸變，充滿時指示燈為綠光。8、“浮充供電”插座：用于以交流電220V供電，向儀表電池充電的插座。9、“ON”指示：工作電源接通后指示燈發紅光，在儀器工作時電池電量下降指示燈會逐漸變暗，當電池欠壓指示燈會熄滅。10、“工作電源”開關：儀表的供電電源開關。11、“電阻量程”開關：開關指向數為電阻量程，即上限值。12、“高壓調節”旋鈕：可使測試電壓從0V平滑調節至預選值。13、“高壓預選”開關：用于預先選擇測試電壓值。14、“高壓控制”按鈕：控制測電壓輸出，按下時高壓從“L”端輸出。15、“kV”表：顯示L-E之間的測試電源電壓值。16、“MΩ/GΩ”表：顯示絕緣電阻值，其單位由“電阻量程”開關決定。

臨汾絕緣電阻測試儀影響電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小

臨汾絕緣電阻測試儀 保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：

臨汾絕緣電阻測試儀測試時間用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1分鐘后的讀數值。另外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應首先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。d．測試設備的泄漏在測試中，線路中絕緣電阻不高的連線，往往會不適當地與被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本雜散電流對測試結果的影響；高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少，杜絕電暈放電；采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因導致測試值偏低。
