臨汾SF6氣體抽真空充氣裝置日 常 維 護 與 常 見 故 障3.1、日常維護須知3.1.1、氣體探頭在使用過程中應避免大量灰塵、水和化學品的侵入，并定期變送器表面的積灰。3.1.2、主機及探頭嚴禁覆蓋、擠壓、碰撞，以及不恰當的操作，避免影響系統正常工作，甚至導致損壞！3.1.3、如發現異常情況，現場無法處理，請及時與我公司技術人員聯系。3.2、常見故障排除請參照以下辦法，依次進行故障排除：3.2.1系統主機無任何顯示1．檢查是否有電源輸入；2．檢查主機右側邊的電源開關是否打開；3．打開主機接線盒，檢查電源輸入插座是否緊固；4．如果進行以上檢查均沒有發現問題，請立即與我們的技術人員聯系。3.2.2主機顯示混亂或部分無顯示1．按異常時顯示的采集器信號端是否正常；2．檢查風控接線插頭是否緊固；3．關閉主機電源，等待1分鐘重新啟動，如還有問題，請立即與我們的技術人員聯系。注意：主機正常情況下，請勿擅自調動，如發現異常問題，請與我們技術部聯系！4、接線圖4.1、主機接線圖（版本VER:XA29C61）第1組鳳凰端子定義1、2：220V電源輸入； 3、4：接地； 5、6：220V電源輸出；7、8：無源警燈輸出節點； 9、10：12V警燈輸出節點（9：＋，10：-）；11、12：故障報警輸出節點（正常：閉合，故障：斷開）； 13、14：泄漏報警輸出節點（正常：斷開，故障：閉合）；15、16：溫度報警輸出節點（正常：斷開，故障：閉合）；17、18：濕度報警輸出節點（正常：斷開，故障：閉合）；第2組鳳凰端子定義1、2:12V電源輸出（1：12V正，2：12V負）；3、4/5、6：外部紅外節點輸入節點（常閉，不使用時需短接）； 5、7/8、9：外部紅外節點輸入節點（常開）；11、12：24V電源輸出（11：24V正，12：24V負）；13、14：外部MODBUS輸出； 15、16：內部MODBUS輸出；4.2、變送器模塊接線定義兩芯接電源，1為電源正，二為電源負，三芯接通信，1為RS485A，3為RS485B。4.3、風機控制器接線定義（風機控制器接線圖）N、L：220V電源輸入，D為接地A、B：為主機內部通信接入點ABC和CBA為無源觸電（內部為交流接觸器），接入時A-A、B-B、C-C必須一一對應。

<臨汾>天正華意電氣設備有限公司

臨汾SF6氣體抽真空充氣裝置切換操作：關V7、V4、迅速開 V5，約1~2分鐘，操作者自行掌握。恢復充液時關V5，開V7并迅速開V4，可反復切換，直至鋼瓶充滿。(6)鋼瓶充滿后，關V7、V4、鋼瓶閥門。利用壓縮機將管路內存有液體抽盡，直至M1壓力表達到零表壓。關SF6壓縮機、冷卻器、冷凍壓縮機及有關閥門。注：罐瓶指貯液罐內已有一定量的SF6液體，可隨時觀察液位指示。5、凈化、干燥指裝置在不降低原氣體的純度情況下，對SF6氣體中所含有的固體雜質、油份、水份加以去除，從而保證進入電器設備的SF6氣體的純度。一般的凈化干燥隨回收貯存和充放過程 同步完成，自循環凈化方法如下：貯液罐內SF6自循環時，開冷凍壓縮機、V5、V2、SF6壓縮機、V3。若SF6壓縮機排氣壓力太高可調節V2閥門開啟大小，以便氣體正常循環。自循環結束時，關V5、V2、SF6壓縮機、V6、冷凍壓縮機等。六、維修和保養回收裝置及其環境應經常保持清潔，對各主要設備應經常檢查，按期維修和保養，請注意不能隨意松動任何接頭、螺栓、螺母，應有專門人員進行操作、維修。1、真空泵①使用中注意事項(1)經常注意油位。(2)泵起動后再打開閥門。(3)經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。(4)注意泵溫升不超過40℃。(5)嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。(6)若泵長期擱置不用，應將油放盡，然后注入新油。②換油期新泵跑合運轉后，可能有少量金屬碎屑和其他雜質在油箱中沉積起來，對泵的性能不會有影響，但以除去為宜，在使用100小時后，把油放出，把含有雜質的少部分油除去，其余的清潔油仍可用濾網過濾后加入泵內，酌量補充一點新油，以后的換油期，需油用戶根據使用情況和效果酌情決定。原則為一年更換一次（約2000小時）

臨汾氣體抽真空充氣裝置廠家直供
<臨汾>天正華意電氣設備有限公司

臨汾SF6氣體抽真空充氣裝置、開機初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電標志時，請盡快充電后再繼續使用。本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量?打開電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。?確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭 插入本儀器背部的進氣口。?將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?當測量SF6露點時把流量調節到0.5 (每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。

臨汾氣體抽真空充氣裝置廠家直供 <臨汾>天正華意電氣設備有限公司

臨汾SF6氣體抽真空充氣裝置使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。附 錄 ：六氟化硫斷路器含水量測量要求測 試 內 容 標 準 （ppm 20℃）六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。≤150交接時由支柱下部充氣接口測量斷路器水份值≤150運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤3

<臨汾>天正華意電氣設備有限公司 臨汾氣體抽真空充氣裝置廠家直供

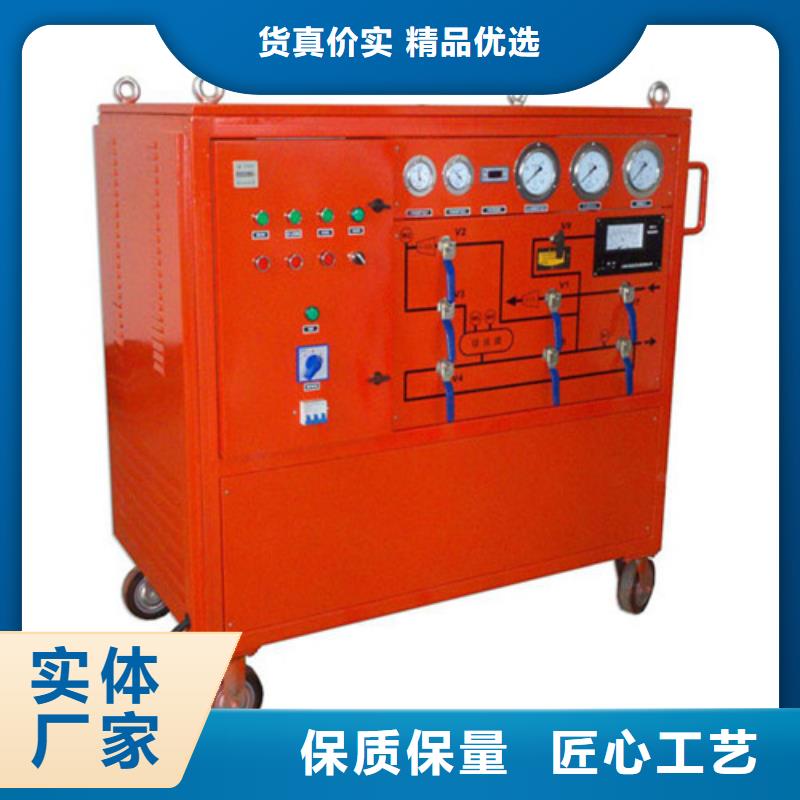

臨汾SF6氣體抽真空充氣裝置、簡明參數表型號TH7T-15-50真空泵抽速（m3/h）15極限真空度（Pa）10真空泵國產雙極真空泵SF6回收壓縮機（m3/h）12.2壓力（MPa）2.5壓縮機廠家半封閉谷輪壓縮機過濾器顆粒（微米）0.02油份（PPM）酸值（PPM）0.1可水解氟化物（PPM）0.2生物毒性無水份（PPM）≤60SF6純度≥99.9％SF6貯罐50LSF6貯罐材質碳鋼制冷系統優質壓縮機過濾器美國原裝干燥器美國原裝真空計數顯閥門獨有技術（內置蝶形密封，確保多次開關不會漏氣）2.3、主要技術參數描述2.3.1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。2.3.2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。2.3.3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。2.3.4、貯存貯存容器容積0.05m3名義液態貯存量50kg貯存壓力3.8 MPa2.3.5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）2.3.6、年泄漏率≤1％名義儲存量2.3.7、噪聲≤75dB(A)聲壓級2.3.8、工作環境溫度 -10°- 40℃2.3.9、功率≤5KW2.3.10、電源：交流三相五線制 50HZ 380V±10％2.3.11、重量約600 kg2.3.12、外形尺寸（長×寬×高）：1400×810×1350三、工作原理和結構特征TH7T-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全。

臨汾SF6氣體抽真空充氣裝置電源連接本裝置的供電電源為三相交流（五芯制，需接零線）50HZ 380V±10％，總功率≤5KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。五、操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。5.1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：開真空泵抽真空前，根據需要決定是否連接管路排放至室外。開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。凡需要觀察真空度時，按下電阻真空計開關，電磁閥工作燈亮，觀察完畢后隨時關閉電阻真空計開關。

<臨汾>天正華意電氣設備有限公司 臨汾氣體抽真空充氣裝置廠家直供

臨汾SF6氣體抽真空充氣裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了兩只油分離器，分別安裝在壓縮機的出口，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8電磁閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫控，利用溫包感應SF6液體溫度。

<臨汾>天正華意電氣設備有限公司

臨汾SF6氣體抽真空充氣裝置傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準CF4和HF無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常CF4和HF檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修CF4和HF檢測數值偏高檢測時CF4和HF讀數不穩靈敏度太高發送至廠家進行校準過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于6.8V充電或更換電池電路故障送我公司維修7.保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。

<臨汾>天正華意電氣設備有限公司 臨汾氣體抽真空充氣裝置廠家直供

臨汾SF6氣體抽真空充氣裝置管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。當貯存容器壓力降低后，無法直接向電器設備充氣，在V6處外接氣源通過V6、V7直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V7，開V6、V2、V3、SF6壓縮機、V8，直至達到所需的工作壓力。停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。5.4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。提前開冷凍壓縮機。開V5、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。切換操作：關V4迅速開 V5、V2，約1~2分鐘，達到排氣壓力2MPa時，操作者自行掌握。關V5，并迅速開V3、V4，可反復切換，直至鋼瓶充滿。鋼瓶充滿后，關V4、鋼瓶閥門。利用壓縮機將管路內存有液體抽盡，直至M1壓力表達到零表壓。關SF6壓縮機、冷卻器、冷凍壓縮機及有關閥門。注：罐瓶指貯液罐內要有一定量的SF6液體才可灌甁，可隨時觀察液位指示。5.5、凈化、干燥指裝置在不降低原氣體的純度情況下，對SF6氣體中所含有的固體雜質、油份、水份加以去除，從而保證進入電器設備的SF6氣體的純度。

<臨汾>天正華意電氣設備有限公司 臨汾氣體抽真空充氣裝置廠家直供

臨汾SF6氣體抽真空充氣裝置運轉中的油面應保持在視油鏡范圍內，即1/4-3/4位置。缺油停止運行。6.2.2換油期原則上為一年更換一次(約2000小時)6.2.3換油方法隔斷SF6壓縮機系統，松開回油管接頭，從放油孔放油，清潔后加油至中心位置，再連接好回油管路，對SF6壓縮機抽真空，抽至100Pa以下壓縮機方可投入使用。6.3、冷凍系統6.3.1系統描述冷凍系統由冷凍壓縮機、風冷冷凝器、貯液器、過濾器、電磁閥、熱力膨脹閥、蒸發器等組成。為了保持冷凝器的能，應注意本裝置工作場地的清潔，冷凝器進風面與墻距離至少0.5米。6.3.2冷凍壓縮機冷凍壓縮機為全封閉壓縮機，每小時開停次數應少于5次，每次運轉時間在5分鐘以上，一次停機時間不少于3分鐘。運行中應檢查冷凍壓縮機吸排氣壓力值是否在規定范圍內，高低壓壓力控制器出廠時已調整好控制值，當低于低壓限值時，待壓力升高后，當超過高壓限值時，待壓力降低后重新啟動壓縮機。6.3.2.1運行中應注意冷凍壓縮機有無異常聲響，冷凝器風扇運轉是否正常，若發現異常現象，則切斷電源，然后進行檢查修理。6.3.2.2注意各連接部位是否有泄漏和滲油現象，滲油的部位往往是泄漏部位，發生上述現象，及時停機檢查處理。6.3.2.3運行中勿直接接觸配管，以免高溫部分對人體的燙傷。6.3.2.4不得隨便松動各連接部位的螺栓及接管螺母，檢修應有專門人員進行。6.3.2.5冷凍系統檢修后嚴格清洗、干燥，不得殘留有任何雜質，并對冷凍系統抽真空至100Pa以下方可充注R22投入使用。將氟里昂鋼瓶與加液口截止閥相連，先不要擰緊螺帽，開一下氟里昂鋼瓶，使氟里昂氣體沖出，以排盡管路內的空氣，然后再擰緊該螺帽，打開截止閥。

<臨汾>天正華意電氣設備有限公司 臨汾氣體抽真空充氣裝置廠家直供 <臨汾>天正華意電氣設備有限公司

臨汾SF6氣體抽真空充氣裝置開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。(5)回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。(6)回收達到回收終壓力或預定值時，回收工作結束。(7)關冷凍壓縮機，關V3、SF6壓縮機、V2、V7。3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。(1)管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。(2)當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。(3)當貯存容器壓力降低后，無法直接向電器設備充氣，在V7處外接氣源通過V7、V6直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V6，開V7、V2、V3、SF6壓縮機、V4，直至達到所需的工作壓力。(4)停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。(1)管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。(2)提前開冷凍壓縮機。(3)開V7、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。(4)灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。
