在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員的人身。2.隔離開關不能帶負荷操作：不能帶額定負荷或大負荷操作，不能分、合負荷電流和短路電流，但是有滅弧室的可以帶小負荷及空載線路操作。3.一般送電操作時：先合隔離開關，后合斷路器或負荷類開關；斷電操作時：先斷開斷路器或負荷類開關，后斷開隔離開關。務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。4.選用時和其它的電氣設備相同，其額定電壓、額定電流、動穩定電流、熱穩定電流等都必須符合使用場合的需要。隔離開關的作用是斷開無負荷電流的電路.使所檢修的設備與電源有明顯的斷開點，以保證檢修人員的隔離開關沒有專門的滅弧裝置不能切斷負荷電流和短路電流，所以必須在電路在斷路器斷開電路的情況下才可以操作隔離開關。1 操動方式：330～500kV 隔離開關主刀閘及接地刀閘采用分相式操動機構，

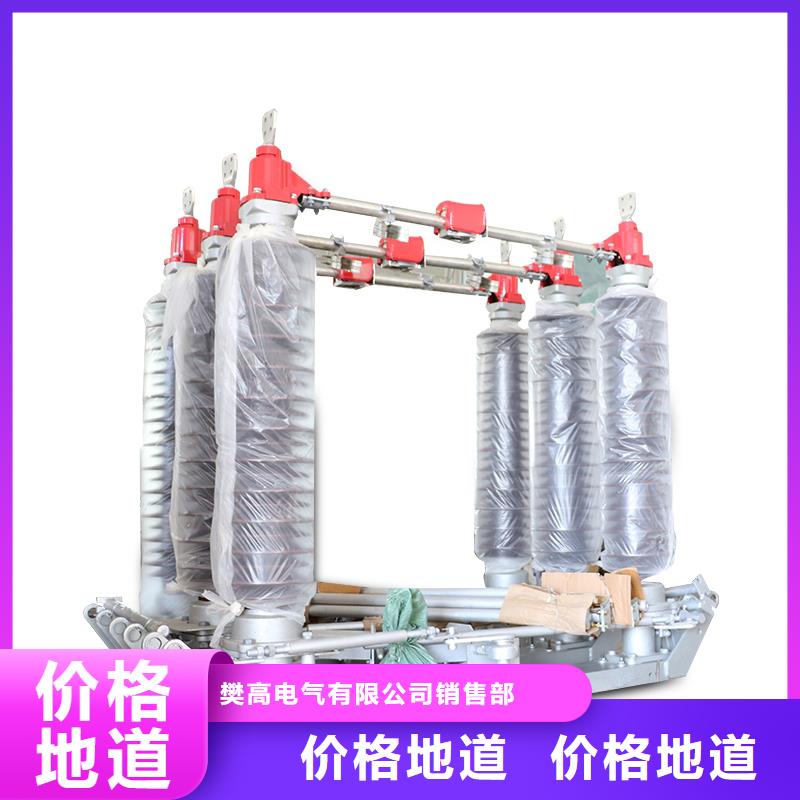

隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了接觸可靠性；觸指采用度、高導電率、高性的新型材料制造。依靠觸指自身的力夾緊觸頭，避免了目前因簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭電阻增加，觸頭發熱加劇的惡性循環；隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干涸，使隔離開關長期動作后的操作力矩不會增加。采用不銹金曲軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、記不銹蝕。詳細介紹概述： GW5系列戶外高壓交流隔離開關是交流50Hz的戶外高壓電器設備，額定電壓等級有40.5kV、72.5kV、126 kV，供高壓線路在有電壓無負載情況下進行開合以及被檢修高壓母線、斷路器等電氣設備與帶電高壓線路進行電氣隔離之用，也可用于開、合小電容或電感電流。本系列戶外隔離開關滿足GB1985《高壓交流隔離開關的接地開關》、IEC129《交流隔離開關與接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。 【GW5-40.5隔離開關】使用環境條件：1. 環境溫度：上限＋40℃，下限一般地區-30℃，嚴寒地區-40℃；2. 海拔高度：1000米；3. 風壓：不超過700Pa(相當于風速34m/s)；4. 地震列度：不超過8度；5. 安裝場所應無頻繁的劇烈震動； 技術參數表：額定電壓kV 額定電流A 動穩定電流kA 熱穩定電流kA /s 工頻耐壓kV/1min 沖擊耐壓kV 對地 接口 對地 接口40.5 630 50/63 20/25/4 95 118 185 215 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 72.5 630 50/63 20/25/4 140160 1601 76 325350 375385 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 126 630 50/63 20/25/4 230 265 550 630 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4

GW5-40.5型隔離開關是供高壓線路在無載流情況下，進行切換線路以及對被檢修的電氣設備進行電氣隔離的三極戶外高壓電器產品性能滿足GB1985《交流高壓隔離開關和接地開關》及IEC-129（1984）標準要求。該型隔離開關為雙柱式V型結構自清洗效果好防濕閃能力強底座安裝占地小可正裝側裝.特點: 1、改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。2、導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘連接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，觸頭部分采用紫銅件，導電桿與底座連接處及接地觸指座之間均加裝軟連接，因此接地回路的接地可靠性大大的增強。3、W4高壓隔離開關的磁性材料的前者的特點是磁導率大而矯頑力小，后者的特點是矯頑力大、且磁化后能長期保持磁性。軟磁材料種類很多，直流GW4高壓隔離開關電氣多用GW4高壓隔離開關金屬純鐵和低碳鋼；交流GW4高壓隔離開關電氣多用硅鋼片和鐵鎳合金(硅鎳合金)；高頻時則多用軟磁鐵氧體。GW4高壓隔離開關金屬純鐵是含碳量在0.04％以下的軟磁材料，冷加工性能好，但電阻率P低，故直流損耗長不宜用于交空磁場。一、前言GW5系列隔離開關自1996年投產以來，以其結構簡單、性能良好、規格品種齊全，安裝方式靈活多樣而受到用戶的歡迎。它廣泛地應用在我國35-110千伏的輸變電網路中。多年來我廠不斷對本產品進行了改進。產品質量不斷提高，規格品種增多，技術參數提高，全部滿足GB1985——80戶外隔離開關標準的要求。為了采用IEC標準，在征集用戶意見的基礎上，近年對GW5系列隔離開關進行了完善化設計。

電纜的連接應便于拆卸和移動。柜體防雨性能應良好，在不利的氣候條件下應能開門檢修。柜正面應設有帶鉸鏈的密封門，上有把手、碰鎖和可外加掛鎖的設施。 4 CS11 CS17 CS8 CS6 CS14操動機構的控制柜應有足夠的端子板，以供設備內部配線及外部電纜端頭連接用，端子板及終端板與夾頭均應安裝在電纜進口上部，與電纜的距離應不大于150mm，每塊端子板應有15％的備用端子。 5 除控制、指示及聯鎖等通常用的輔助觸點外，每臺隔離開關主刀閘需有備用的常開與常閉觸點各10 對，接地刀閘則為8 對(倘若分相操作則為每相的數量)，輔助觸點的開斷能力為直流110V、5A 或220V、2.5A。 6 所有輔助觸點應在電氣接線圖上。刀閘和GW5隔離開關同屬刀型開關。無論外形、結構原理、操作方法都很相似。但它們有截然不同之點，必須嚴格區分。   刀閘是一種簡單的開關電器，用于開斷500伏以下電路，它只能手動操作。由于電路開斷時常有電弧，所以，裝有滅弧裝置或快斷觸頭。為了增大滅弧能力，其刀一般都較短。   GW5隔離開關有高壓、低壓、單極、三極、室內、室外之分，它沒有專門的滅弧裝置，不能用來接通、切斷負荷電流和短路電流，只能在電氣線路切斷的情況下，才能進行操作。其主要作用是隔離電源，使電源與停電電氣設備之間有一明顯的斷開點，所以不慮滅弧。為了保證可靠地隔離電源，防止過電壓擊穿或相間閃絡，其刀一般做得較長，相間距離也較大。   總之，
