臨汾接地導通測試儀 測試電表箱與接地與下線之間的等電位電阻值。4．直流電壓測試輸入儀表直流電壓不能超過1000V。測量直流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“DC”符號）切換到直流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測體的正極，黑測試線與COM端(P2)相連另外一端接被測體的負極，LCD顯示實時直流電壓值。5．交流電壓測試輸入儀表交流電壓不能超過750V。測量交流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“AC”符號）切換到交流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測的火線，黑測試線與COM端(P2)相連另外一端接被測的零線，LCD顯示實時交流電壓值。6．背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。7．報警設置開機后，短按“ ”鍵，開啟、關閉報警功能。短按“SET”鍵可以設置電阻報警值，按“ ”鍵移動光標，通過按“ ”或“ ”鍵改變當前數字大小，，再按“SET”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表顯示 符號，并發出“嘟--嘟--嘟--”報警聲。

<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證

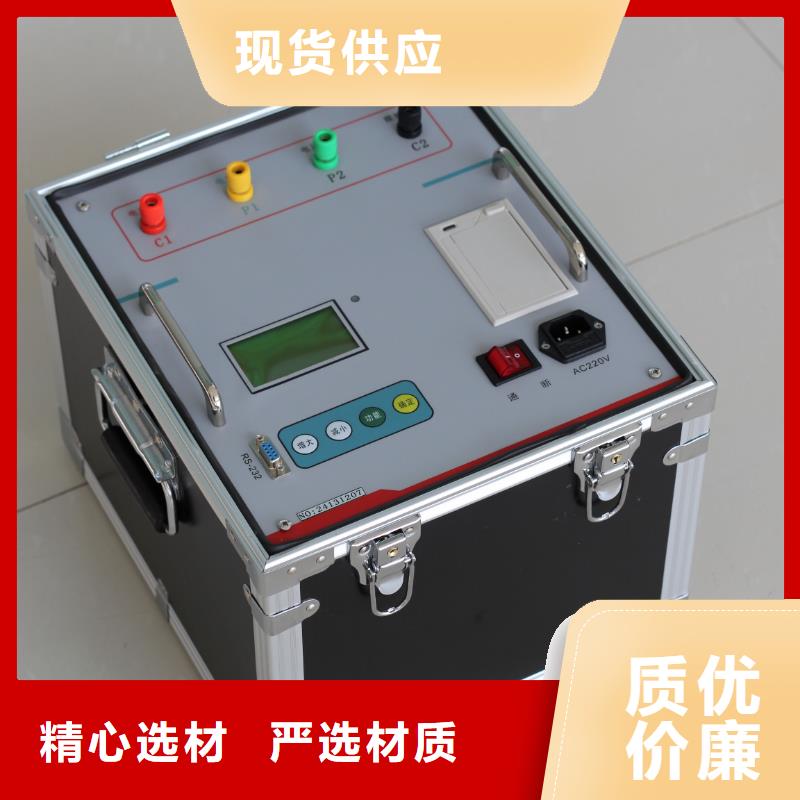

臨汾接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。

<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證

臨汾接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，

<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證
<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證

臨汾接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

臨汾接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證

臨汾接地導通測試儀儀表將自動關機，需重新按“”鍵開機方可切換為電池供電。開機后默認進入測試界面，按“”返回鍵即可回到菜單界面。開機無操作約10分鐘后，儀表將在30s后自動關機。在電池電量低的時候，顯示“”符號，儀表將自動關機，請及時充電。開機后顯示界面如下（測試界面）：（2）主菜單開機后，按“”返回鍵至主菜單界面，主菜單分為“測試”、“記錄查詢”、“系統設置”。（3）系統設置在主菜單界面中按“”或“”鍵選擇“系統設置”項，點擊“”確認鍵進入系統設置界面。系統設置分為“中英文切換”、“亮度設置”、”連續測試“、“藍牙設置”、“固件升級”、“時間設置”、“關于”項。中英文切換：按“”鍵切換中文模式或英文模式。亮度設置：按“”鍵可切換高、中、低三種亮度。連續測試：按“”鍵可選擇使能（開）或禁用。藍牙設置：按“”鍵可選擇使能（開）或禁用。固件升級：按“”鍵可進入固件升級界面，當需要升級固件時，請聯系廠商提供升級所需固件，升級方法后文有詳細說明。時間設置：按“”鍵可進入日期時間設置，按“”或“”鍵移動光標，按“”或“”鍵改變數字大小，按“”鍵確認。關于：為儀表結構說明、測試接線示意圖。（4）測試開機默認進入測試界面，也可以在菜單界面選擇進入。在測試界面內可通過按“”或“”鍵移動“”光標到需要修改的參數位置，按“”或“”鍵修改對應項的參數。長按“”鍵約2秒開始測試。連續測試模式：該模式下開始測試后不會主動停止測試，需短按“”鍵停止測試，停止測試時自動保存當前結果，

<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證

臨汾接地導通測試儀此時，如果按存儲鍵，可對數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按確認鍵，儀器重新開始測量，按復位鍵結束測試，儀器變為開始選擇界面。（8）如果想查詢數據，請按選擇鍵使查詢處于反顯，按確認鍵進入，屏幕顯示如下：記錄10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖七按“確認鍵”記錄號減一，顯示上一條記錄。按“存儲鍵”記錄號加一，顯示下一條記錄。按選擇鍵打印當前記錄。按復位鍵退出查詢。（9）如果儀器開機時顯示的時間不正確，可按選擇鍵使設置處反顯，按確認鍵進入，顯示如下：設置時間設置參數返回圖八按選擇鍵使設置時間反顯，按確認鍵進入下一界面：2009-12-2915：43：15圖九按選擇鍵進行修改，按確認鍵使光標后移，當光標到一項時，修改完成按確認鍵確認后時間開始變化，幾秒鐘后屏幕返返回圖八界面，選擇返回確認后回到圖三界面。五、儀器的成套性1、接地線成組電阻測試儀主機一臺 2、測 試 線 一套3、電 源 線 一條4、保 險 管（5A） 二只5、使用說明書 一本6、打 印 紙 兩卷7、接 地 線 一條8、合 格 證 一張9、保 修 卡 一張10、裝 箱 單 一張六、售后服務儀器自購買之日起一年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證
<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證

臨汾接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，

<臨汾>天正華意電氣設備有限公司 臨汾接地引下線導通測試儀 _保證 <臨汾>天正華意電氣設備有限公司

臨汾接地導通測試儀技術規格功能接地引下線導通電阻測試儀、地網導通電阻測試儀、導通電阻測試儀、等電位連接電阻測試、微歐計、變壓器繞線電阻測試電源內置：22.2V 5.2Ah可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式四線法充電器25.2V/3A充電器顯示模式5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口I＋（電流正）、I-（電流負）、U＋（電壓正）、U-（電壓負）輸出電流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A檔 ）1mΩ~4Ω （恒流 5A檔）5mΩ~20Ω （恒流 1A檔）0.1Ω~50Ω （恒流 400mA檔）0.2Ω~100Ω （恒流 200mA檔）1Ω~500Ω （恒流 40mA檔）1Ω~1MΩ（恒壓，＜5mA）分辨率0.1μΩ測試精度恒流檔：0.2％±5dgt恒壓檔：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放電提示測試結束后蜂鳴器響代表正在放電，放電完成后蜂鳴器停止響打印 機儀器面板嵌有打印機，按打印鍵打印測試結果數據存儲測試完成后數據自動保存，循環保存，多可存9999組數據儀表尺寸約320mm×275mm×145mm外包裝尺寸約632mm×397mm×373mm質 量儀表：約5.5kg 總質量：約21.8kg（含測試線及包裝）工具箱拉桿鋁箱，帶滾輪，尺寸：320mm×275mm×145mm測試線50米紅色帶線盤測試線7.2kg，10米黑色測試線檔位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒壓：＜5mA同時具有Auto自動換檔輸出功率150W數據刪除在數據查閱欄可選刪除當前數據或者刪除全部數據數據查閱數據查閱欄按上下鍵翻閱所存數據固件升級用戶可通過U盤對儀表固件進行升級自動關機在使用電池供電時，開機無操作約十分鐘后自動關機電池電壓儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機

臨汾接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監
