麗江超低頻高壓發生器 超低頻絕緣耐壓試驗原理超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達普遍采用這一方法的原因。我國電力部已委托高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

麗江超低頻高壓發生器連線說明：用本產品隨機配備的兩根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖4所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖4（設定界面）在圖4所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇?！镱l率有四種選擇：0.1、0.05、0.02、0.01。它規定了儀器的輸出頻率。單位為Hz★試驗電壓范圍為10KV至額定值。(請不要設小于10KV的試驗電壓)它規定了我們所要升至的試驗電壓。儀器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出?！镫妷罕Ｗo值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。一般情況下電壓保護值設定為比試驗電壓高4KV?！镫娏鞅Ｗo值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作?！锒〞r修改范圍：0-60分。它規定了試驗時間的長短。單位為分鐘。★F表示輸入電壓頻率。★可以存儲打印20組歷史數據以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。按退出鍵顯示20組歷史數據，將光標移到“啟動試驗電壓”按確定鍵，儀器進入圖5所示的升壓界面。

麗江超低頻高壓發生器技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

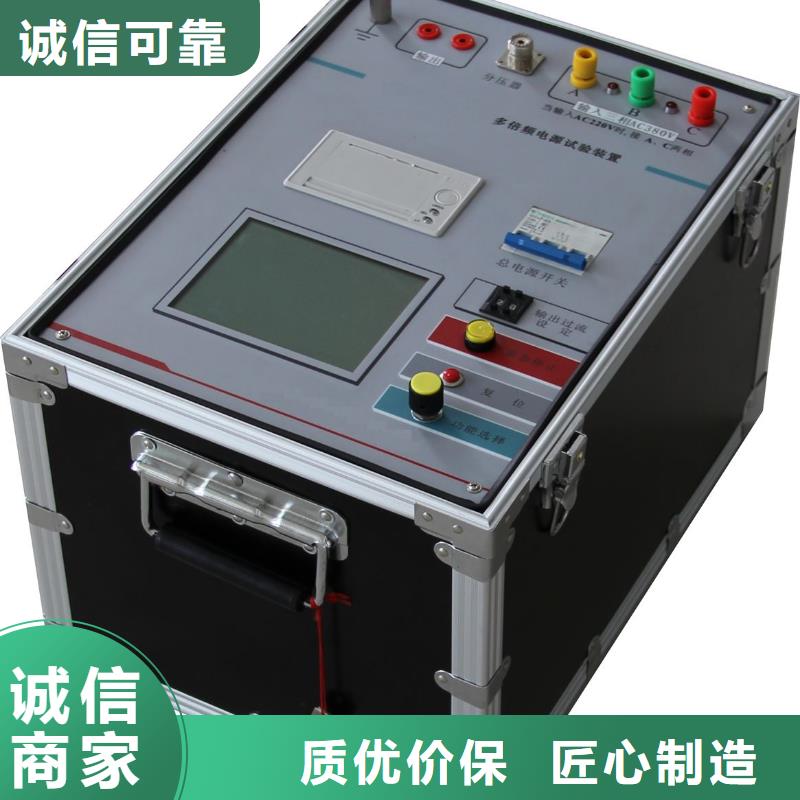

麗江超低頻高壓發生器 .升壓變壓器（做變壓器感應耐壓試驗用）1）額定容量：10KVA2）低壓輸入電壓：0～350V3）高壓輸出電壓： 800V三、面板說明1.輸入380V .顯示屏 3.輸出350V保險開關電源6.復位打印機旋轉鼠標采樣接地四、工作原理(單相AC380V輸入感應耐壓也如下圖)采樣接線方式：做PT感應耐壓試驗，請將采樣線與變頻源輸出到PT二次側的線分開并接在一起；做變壓器感應耐壓試驗，請將采樣線分開并接在升壓變壓器的350V端，試驗時看升壓變壓器上的電壓表、電流表。因為采樣電壓為0~500V。五、使用說明1. 安裝接線1)在變頻電源箱的輸入端接上電源，輸出端暫不接線。將變頻電源箱的接地端（GND）可靠接入保護接地（接地網）。2)變頻電源箱空試正常后，將其輸出端與升壓變壓器的輸入端連接好，將（800V，150HZ）端與被試品連接。3)使用專用聯接線將升壓變壓器上的試品電壓采樣，與變頻電源輸出聯接。4)使用前確保變頻電源及變壓器可靠接地，當檢查所有聯線正確后不帶被試品，空升變頻電源至輸出額定電壓值。5)當變頻電源顯示輸出電壓正確后，才能帶試品進行耐壓試驗。6)被試品加壓繞組一般選擇容量較大的繞組，通常為輔助二次繞組，且額定電壓100/√3；也可以將二次100V繞組串聯使用可以降低（即降低變比、PT的變比值變?。瑴p小輸入電流，保護被試品。7)采用非加壓繞組進行耐壓試驗要加補償電感。8)PT感應耐壓試驗時，二次繞組嚴禁短接、接地，只需要將PT高壓尾及外殼接地。采樣

麗江超低頻高壓發生器 試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗圖8 單相測量連線圖 八、大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減??；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖9所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為：Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正?，F象，如表面電暈、放電等。

麗江超低頻高壓發生器 自動升壓自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖6圖6此時按“上下”鍵，微調電壓，按“確定”鍵，出現圖7，儀器開始計時，計時結束后自動打印試驗報告。回到開始畫面，放電結束后關機再開始下一次測量。圖7★另外還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現相應的提示界面，放電結束后，再調整限制電壓值或限制電流值，再開始下次測量。七、電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖8所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

麗江超低頻高壓發生器 使 用 特 別 說 明警告：如果頻率不能滿足要求時升壓，一定會損壞儀器，此種損壞不在保修范圍內。一、用本儀器做電纜和發電機耐壓試驗前，應該先用兆歐表進行測試，兆歐表測試沒有問題 后，才能使用本儀器。二、開機前一定用放電棒將試品充分放電(放電棒使用方法為：先用限流放電端放電，再用接地端放電)。配兩個升壓器的超低頻接線方法：當單獨使用升壓器I時(試驗電壓≤30KV)，儀器控制輸出I務必接到升壓器I，控制輸出II不連接。當升壓器I與升壓器II串聯使用時(試驗電壓≤80KV)，儀器控制輸出I務必接到升壓器I，控制輸出II務必接到升壓器II，不能接反！否則會損壞儀器或者試品。三、開機升壓后，如需要中斷請不要關閉電源開關，請務必使用停機鍵，用放電棒將試品充分放電后再關閉電源。否則一定會損壞儀器?。?！四、請務必嚴格按照屏幕提示操作，試驗時請將高壓線接頭旋緊、接觸好。五、由于升壓器內絕緣油已裝滿，升壓后可能有少量油溢出，是正?，F象，不影響使用。六、10KV電纜試驗時，應單相試驗，電壓設定為18KV，頻率設定為0.1Hz(使用)、0.05Hz(使用)、0.02Hz(升壓過程較慢)、0.01Hz(升壓過程很慢，10～40分鐘，適合10公里以上電纜)，說明書上所說的帶載能力是理論值，現場時10KV電纜長度可達到3-20公里。

麗江超低頻高壓發生器技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 1.1μF(理論值，現場電纜長度為3 - 8公里）0.05 Hz 2.2μF(理論值，現場電纜長度為3 - 8公里）0.02 Hz 5.5μF(理論值，現場電纜長度為3 - 8公里）0.01 Hz 11.0μF(理論值，現場電纜長度為10公里以上）4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

麗江超低頻高壓發生器 使 用 特 別 說 明警告：如果頻率不能滿足要求時升壓，一定會損壞儀器，此種損壞不在保修范圍內。一、用本儀器做電纜和發電機耐壓試驗前，應該先用兆歐表進行測試，兆歐表測試沒有問題 后，才能使用本儀器。二、開機前一定用放電棒將試品充分放電(放電棒使用方法為：先用限流放電端放電，再用接地端放電)。配兩個升壓器的超低頻接線方法：當單獨使用升壓器I時(試驗電壓≤30KV)，儀器控制輸出I務必接到升壓器I，控制輸出II不連接。當升壓器I與升壓器II串聯使用時(試驗電壓≤80KV)，儀器控制輸出I務必接到升壓器I，控制輸出II務必接到升壓器II，不能接反！否則會損壞儀器或者試品。三、開機升壓后，如需要中斷請不要關閉電源開關，請務必使用停機鍵，用放電棒將試品充分放電后再關閉電源。否則一定會損壞儀器?。?！四、請務必嚴格按照屏幕提示操作，試驗時請將高壓線接頭旋緊、接觸好。五、由于升壓器內絕緣油已裝滿，升壓后可能有少量油溢出，是正常現象，不影響使用。六、10KV電纜試驗時，應單相試驗，電壓設定為18KV，頻率設定為0.1Hz(使用)、0.05Hz(使用)、0.02Hz(升壓過程較慢)、0.01Hz(升壓過程很慢，10～40分鐘，適合10公里以上電纜)，說明書上所說的帶載能力是理論值，現場時10KV電纜長度可達到3-20公里。

麗江超低頻高壓發生器大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減??；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。
