麗江直流高壓發生器 直流高壓一體化發生器使用說明書青島天正華意電氣設備有限公司“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。操作步驟：1、正確接線，接地線要可靠。2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至小位置（否則不能啟動）。3、打開電源開關，按下“高壓啟動”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。4、關機時，先將電壓調節至小，按壓“高壓啟動”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。 一份

<麗江>天正華意電氣設備有限公司

麗江直流高壓發生器.幾種測量方法1.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’2.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。3.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)4.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。八、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4．產品檢驗合格證 1份5．備用熔斷絲 若干個6．電源電纜1根7．專用接地線 1組8．放電棒 1根9．限流電阻1根九、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。十、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提

麗江直流高壓發生器當被試電路擊穿導致高壓輸出過載時此燈閃亮。需要關閉電源，重新啟動?！皼_擊高壓輸出”插座——此高壓插座可直接輸出儀器設定的直流高壓并加到被測電纜的故障相端頭。四、注意事項：1、使用前，直流高壓一體化發生器必須可靠接系統地。2、開機時必須將“電壓調節”旋鈕逆時針旋到小。3、“保護指示燈”亮時，必須將“電壓調節”旋鈕左旋至小，斷開電源后重新啟動。4、關機時，先將電壓調節至小再關電源，“沖擊高壓選擇”調到“0（放電）”位，。對電容器和被測電纜進行充分放電后再拆連接線。五、隨機附件：1、高壓線 一條2、接地線 條3、電源線 一條4、使用說明書 一份5、產品合格證

<麗江>天正華意電氣設備有限公司
麗江工頻交流耐壓成套試驗裝置現貨直供價格優 <麗江>天正華意電氣設備有限公司

麗江直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

麗江直流高壓發生器避雷器閥片直流參數測試儀一、用途及特點該測試儀用于測量氧化鋅壓敏電阻的壓敏電壓（U1mA）和 0.75U1mA下的泄漏電流（Id）。該測試儀采用高頻高壓技術，高壓的產生、控制以及測量等環節有機結合，構成一個大的閉環系統，產生高精度恒流、恒壓源。并有多重保護，可靠。整個測試過程，只需按一下測量鈕，測試儀便在幾秒鐘內自動完成所有項目的測量。該測試儀測量系統數字化，穩定性好，精度高，檢測結果以三位半LED數字顯示，并有記憶功能，直觀清晰。二、簡要工作原理人工按一下檢測量鈕，便啟動直流高壓電源，由程序控制器從FL上采樣，產生1mA的恒流通過試品，經FY自動測量U1mA值，然后又由程序控制器發出指令產生0.75U1mA的恒定電壓加在試品上，進而從FL上測得流過MOA的電流Id。此兩值U1mA和Id以LED數碼分別顯示在兩塊表頭上，并可長時間保存，以便讀數。，程序控制器關閉直流高壓電源，自動放電，發出指示，告知測量完畢。三、主要技術指標1、測量范圍：壓敏電壓：0-10.00kV泄漏電流：0-1000μA恒 流：1mA2、分辨力：壓敏電壓0.01kV，泄漏電流：1μA。3 準確度：壓敏電壓: ±（１.5％＋2個字）泄漏電流：±（１.5％＋2個字）恒 流：±（１.5％＋2個字）4、工作電源：220V±10％ 50Hz四、操作規程1、將測試儀后面板上的接地端子可靠接地；2、將試品接在后面板“H”—“L”端子之間(“L（紅色）”端不得與外殼和地相連接)；3、接通測試儀電源，打開后面板上的電源開關

<麗江>天正華意電氣設備有限公司

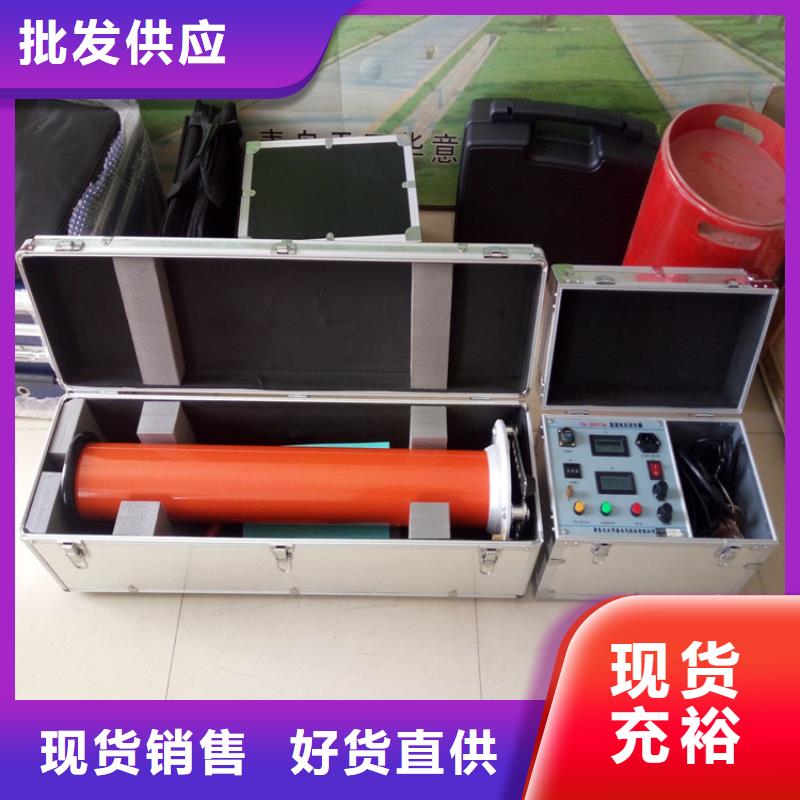

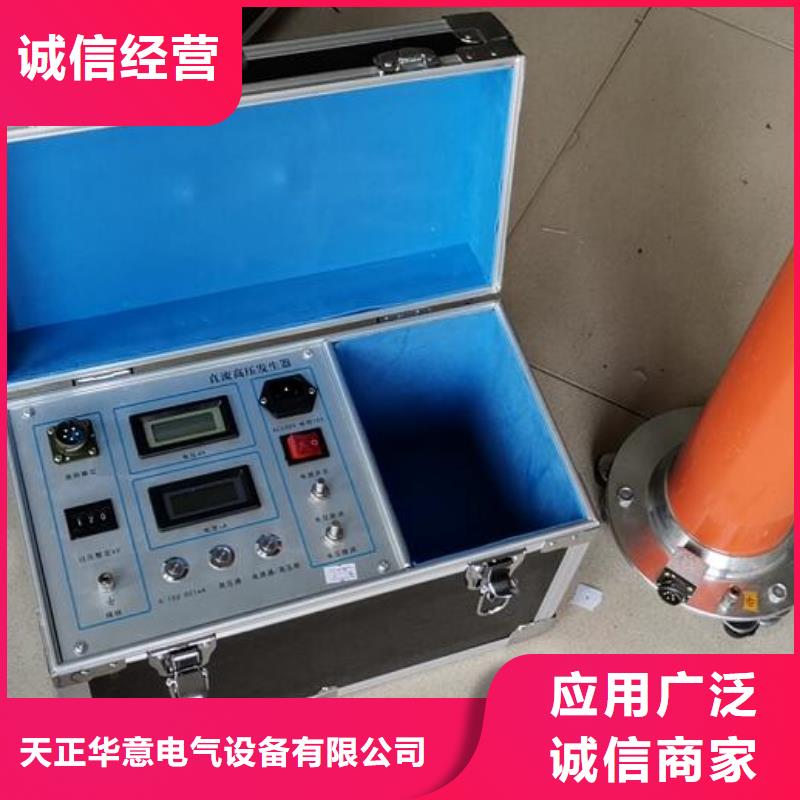

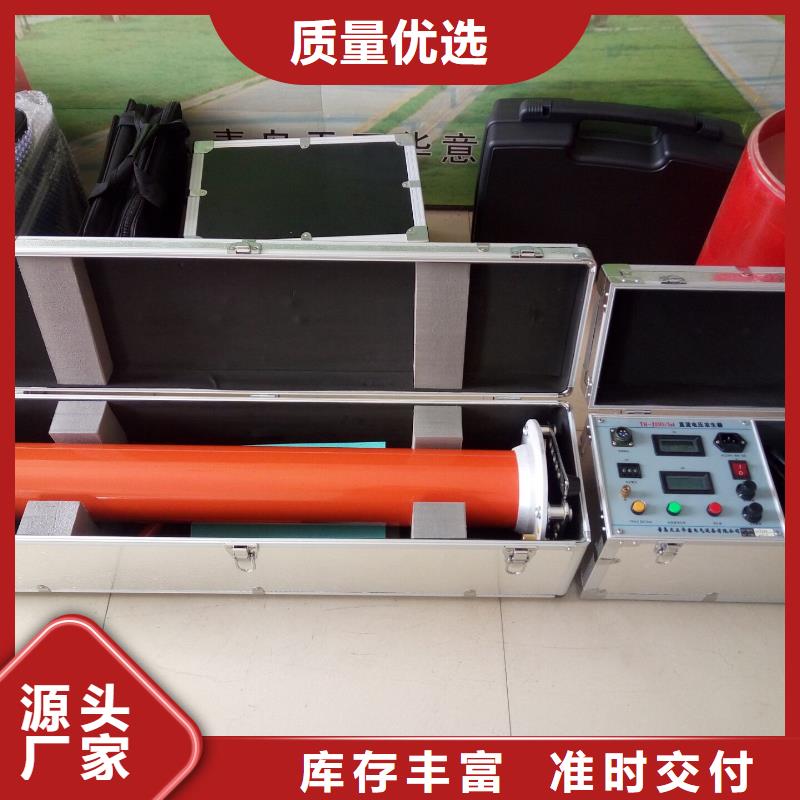

麗江直流高壓發生器全量程采用單片機平滑調壓，升壓速度可根據試驗要求調整。升壓電路零起升壓，過壓過流以及試驗時間可任意設定專設氧化鋅避雷器試驗菜單選項，特別適用氧化鋅避雷器0.75UDC1mA直流泄漏試驗專設階段耐壓試驗菜單選項，可一鍵式按試驗規程完成電力電纜直流試驗項目試驗過程中自動記錄電流值的波動變化，并能將結果顯示在屏幕上，特別方便進行數據分析。倍壓筒采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強?？勺詣哟鎯?00次試驗數據，可打印可查詢。儀器自帶萬年歷和時間功能，實驗結果查詢和打印時可顯示時間和日期。增加了急停按鈕，在試驗出現異常或緊急情況時可人工干預，提高試驗安性。2．技術參數：輸出電壓：60kV\120kV\200kV\300kV\400kV\500kV\600kV輸出電流：2mA\3mA\5mA\10mA測試精度：±1.0％（讀數±2個字)紋波系數：≤1％電壓穩定度：隨機波動，電源電壓變化±10％時≤1％過載能力：空載電壓可超出額定電壓10％使用10分鐘充電電流為1.5倍額定電流工作方式：間斷使用，一次連續時間長為30分鐘工作環境：電源：單相交流50HZ 220V±10％溫度： 0~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下四、產品結構（1）控制箱面板結構（2）．倍壓筒結構示意圖 1．高壓引出接線柱（可連接微安表或限流電阻） ．倍壓筒頂蓋3．倍壓筒體4．接地端子 5．中頻輸入連接端子6．底座

<麗江>天正華意電氣設備有限公司

麗江直流高壓發生器系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 200/2 200/3 200/5 250/3 300/2 300/5額定電壓(kV) 200 200 200 250 300 300額定電流(mA) 2 3 5 3 2 5額定功率(W) 400 600 1000 750 600 1500機箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍壓重量(kg) 7.9 7.9 8.3 9 11 11.5倍壓高度(mm) 970 970 970 1030 1250 1250電壓測量精度 數顯表 ±(1.5％讀數±2個字)電流測量精度 數顯表 ±(1.5％讀數±2個字)波紋系數 ≤3％電壓穩定度 隨機波動，電源電壓變化±10％時≤1％過載能力 空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式 間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力 被試品電容量無限制可用1.5倍的額定電流充電結構特點 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.

麗江工頻交流耐壓成套試驗裝置現貨直供價格優 <麗江>天正華意電氣設備有限公司

麗江直流高壓發生器產品主要技術性能1.脈沖高壓輸出：0—20KV 2.脈沖能量：400J（焦耳）3.高壓脈沖周期：1—5秒（連續可調）4.內置儲能電容：2μF/20KV 5.無線遙控距離：30 m6.電源電壓：220V±10％ 50HZ7.環境溫度：-20℃— 50℃四、操作說明1.使用設備前必須確保可靠接地（注：后面板高壓地與電纜外鎧連接，設備外殼與大地連接），并接好放電棒2.高壓輸出端口與被測電纜用高壓線連接采用沖擊閃絡法測試，用高壓線將高壓輸出端口與被測電纜芯線連接，使用雙Q線將后面板采樣插座與電纜故障測試儀主機連接進行波形采樣3.合上電源開關，綠色電源指示燈亮4.用遙控器操作，按遙控器上相應按鈕操作5.測試完成后，按“停止”按鈕，“工作指示燈”滅，按“降壓”按鈕直至蜂鳴器響。6.按“球合”按鈕至“球隙距離”指示燈滅，球隙自動放電7.關掉設備電源開關，切斷電源8.用放電棒對電纜上殘余高壓進行放電，并在“放電”端進行放電五、遙控器介紹1.球離鍵：按此鍵放電球隙變大，指示燈點亮個數增加；2.啟動鍵：按此鍵機器進入工作狀態，工作指示紅燈亮；3.升壓鍵：點動式按此鍵，可使高壓升壓至放電打火；4.降壓鍵：按此鍵，使高壓降低，到零位蜂鳴器發出聲響；5.停止鍵：按此鍵機器進入待機狀態，電源（綠燈亮）；6.球合鍵：按此鍵放電球隙變小，指示燈點亮個數減少，動球回到零位時放電。與維護1.設備儀器應良好連接?！拜敵觥倍丝谝龅母邏壕€應盡可能的遠離金屬外殼和地，應與被測電纜芯線相連。2.各設備及儀器應良好接地，電纜外皮接大地。3.做完高壓沖閃后，一定要使球隙回零，使兩球相碰，電容上存的電能才能放掉。4.為需用地線再次放電（用放電棒），確認電容的電已放完，才可接近主機。5.如遇突然斷電，動球無法回零，須采用放電棒在“放電”端口對電容放電。6.如有故障和不正常聲響、現象應按關機步驟及時關機。

麗江直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

<麗江>天正華意電氣設備有限公司

麗江直流高壓發生器直流高壓發生器技術說明書青島天正華意電氣設備有限公司1 簡介TH-ZGF5kV/30mA直流高壓發生器由中頻逆變倍壓整流電路，專用的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.5U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。儀器具有高精度、高穩定、便攜式、功能全的特點。各項技術指標符合我國現行標準ZB F24 003-90《便攜式直流高壓發生器通用技術條件》的要求。注：“/”前方框處的數字表示儀器的 輸出工作電壓，單位是kV，“/”后方框處的數字表示在 輸出電壓時儀器可輸出的 電流，單位是mA。2 原理方框圖圖13 主要技術性能工作電源：電壓 220V±22V頻 率： 50Hz或60Hz；顯示精度：±1％；紋波系數：≤1％；工作方式：間斷使用，每次不超過30min；環境溫度：0℃—40℃；相對濕度：≤85％，無凝露。

麗江直流高壓發生器 直流高壓一體化發生器青島天正華意電氣設備有限公司一、用途本產品為電力電纜故障檢測用高壓沖擊電源?？蛇m配各種型號的電纜故障測試儀使用。操作極為方便，便于野外現場測試。是各大型企業、廠礦、電力部門必不可少的檢測用設備，是傳統檢測設備的換代產品。二、產品特點1.集成一體化設計。操作簡便、搬運方便，提高了性、可靠性和穩定性。2.采用新型電動調壓器及新型PT，使儀器具有輸出功率大、控制方便等特點；3.獨特的球隙控制設計，用戶使用遙控器方便地調整球隙間距，給出參考電壓（1MM ≈3KV），極大地方便客戶使用。4.采用全遙控器操作，更加方便，按鍵少，操作簡便、直觀、。5.具有高壓脈沖電流取樣輸出，方便用戶使用。6.高壓放電電壓顯示，采用常用指針表頭，顯示穩定直觀。7.具有高壓工作指示燈，提醒用戶當前狀態，提高使用性。

<麗江>天正華意電氣設備有限公司

麗江直流高壓發生器 系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

<麗江>天正華意電氣設備有限公司 麗江工頻交流耐壓成套試驗裝置現貨直供價格優
<麗江>天正華意電氣設備有限公司

麗江直流高壓發生器系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 200/2 200/3 200/5 250/3 300/2 300/5額定電壓(kV) 200 200 200 250 300 300額定電流(mA) 2 3 5 3 2 5額定功率(W) 400 600 1000 750 600 1500機箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍壓重量(kg) 7.9 7.9 8.3 9 11 11.5倍壓高度(mm) 970 970 970 1030 1250 1250電壓測量精度 數顯表 ±(1.5％讀數±2個字)電流測量精度 數顯表 ±(1.5％讀數±2個字)波紋系數 ≤3％電壓穩定度 隨機波動，電源電壓變化±10％時≤1％過載能力 空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式 間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力 被試品電容量無限制可用1.5倍的額定電流充電結構特點 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.

麗江工頻交流耐壓成套試驗裝置現貨直供價格優

麗江直流高壓發生器交流竄入直流的監測和報警。交流串入直流監測的原理：交流電壓檢測回路，母線通過電容隔直流、差分運放、快速整流、濾波、高速AD，實時檢測母線上的交流信號，并反饋至主芯片，若外部交流竄入電壓大于所設定的信號保護門限值，通過聲光報警及干接點輸出報警相關信息，并記錄保存本次報警相關信息：交流波形竄入直流時間、幅值、波形、相位等信息。2.2 直流電壓的監測。本裝置通過對母線電壓進行差分采樣來實現對直流電壓的監測。三. 主要功能特點3.1本裝置采用Cortex-M3內核的STM32為主控芯片，集成度高，抗干擾能力強，運行速度快，功耗低。3.2操作界面基于菜單式的人性化設計，所有參數均可設置，所有報警均通過聲光和干接點輸出。3.3裝置提供串行數據通訊接口（RS485）和外部設備連接。3.4裝置記錄500條以上的事故報警信息和波形。 3.5裝置采用實時跟蹤信息處理技術，解決了交流信號竄入直流故障的測記和報警，顯示交流波形圖和竄入時間。 四．技術指標 4.1 直流系統電壓等級：220VDC/110VDC4.2 裝置工作電壓：220VDC/AC±10％或110VDC/AC±10％4.3 繼電器接點電流：DC220/3A兩組4.4 直流電壓測量范圍：0-260VDC4.5 交流竄入測量范圍：10-260VAC4.6 母線電壓測量精度：±1％4.7 交流竄入測量精度：±3％4.8 交流反應時間小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 開孔尺寸：110mm＊110mm五． 主要功能 裝置正面如圖1所示，按鍵部分從左到右分別為【復位】、【返回】、【向上】、【向下】和【確定】鍵。
