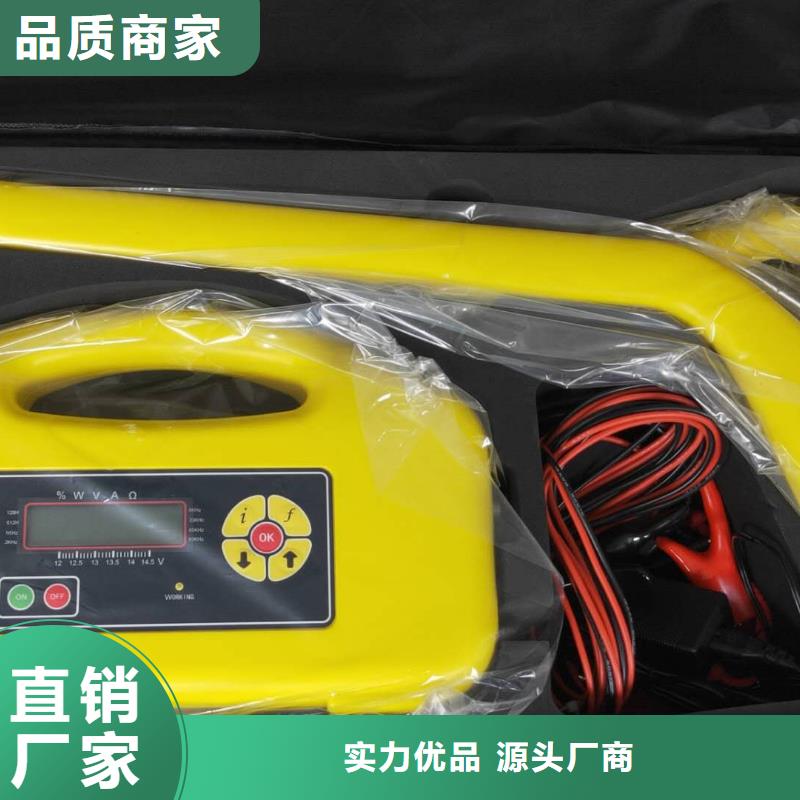

麗江地埋電纜管線探測儀地下電纜故障探測儀在非開挖的情況下，對地下管道、電纜、光纜進行定位和埋土深度測量，查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器等先進技術，具有抗干擾能力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。一、電纜故障探測儀特點（一）功能多 1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。2、 接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。3、左右定位箭頭指示目標管線位置，定位快速、；前后箭頭和dB值指示防腐層破損點的位置及大小。4、具有背光功能，適合夜間搶險使用。5、用于埋地電纜故障點定位。6、電流測量：測量發射機施加到被測管線上的電流。7、萬用表功能：可測量輸出電壓、輸出電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。8、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。(二)定位精度高 : 多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的度。1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（）或水平梯度（）的變化 據其值的位置來定位；2、極小值法: 用谷值模式 通過測定垂直分量（）的變化 據其小值的位置來定位。

<麗江>天正華意電氣設備有限公司
麗江地下管線探測儀-天正華意電氣設備有限公司

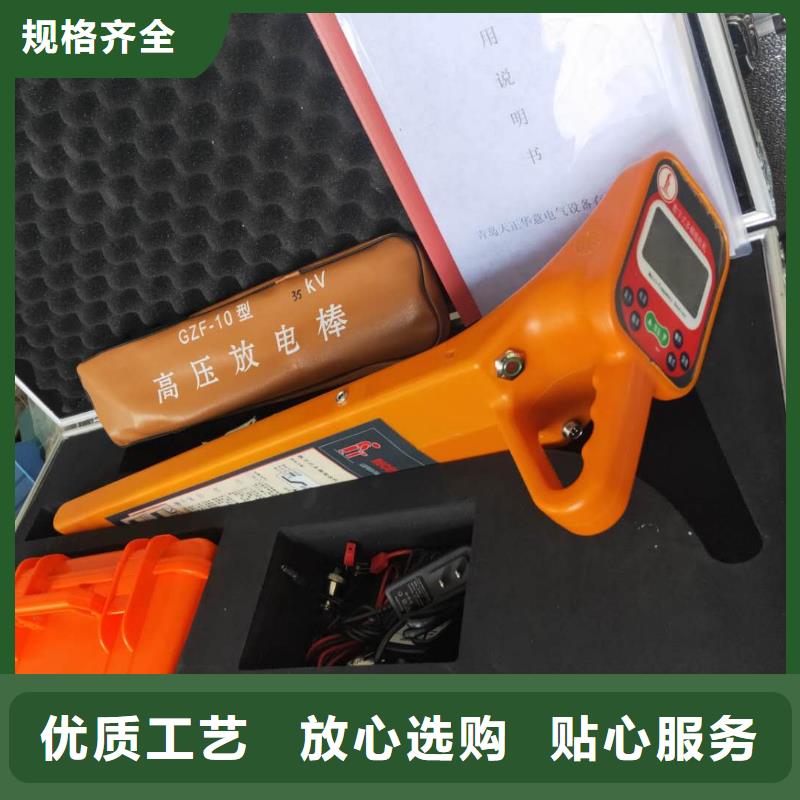

麗江地埋電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不帶絕緣層的金屬管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝兩端接地）。?絕緣良好而兩端又不接地的管線無法使用感應法，例如：有些低壓電纜沒有金屬鎧裝，或者鎧裝不接地，將無法使用感應法或效果較差。?不能將發射機置于金屬井蓋上，也不能在鋼筋加強的混凝土路面上使用，否則信號將被井蓋或鋼筋網阻斷，而不能施加到下面的管線上。?發射機除了向管線輻射信號，還不可避免的向周圍空間輻射，會給接收造成干擾，所以使用感應法時，接收機和發射機必須相隔一定距離（收發距）。2、界面介紹發射機開機狀態下，沒有連接任何附件將自動工作在輻射模式，屏幕顯示如下：圖2-3-2 卡鉗耦合輸出界面顯示2、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。三種輻射頻率可供選擇： 33kHz，82kHz、197kHz，默認33kHz。注意事項：?低頻感應效果較差，但信號傳播距離遠，也不易產生干擾。?高頻比低頻的感應效果好，但傳播距離較近，且較易感應到其他管線。?探測高阻管線應使用高頻，低頻將很難感應出適用的信號。3、功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。注意事項：?使用較低輸出水平，有助于減少對其他管線的感應、縮短收發距。?探測較深管線，應提高輸出水平。?發射機無法測量和顯示管線感應到的電流大小，故只能根據接收機的探測效果反復嘗試、靈活選擇。

麗江地埋電纜管線探測儀將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地端也應解開，將發射機的紅色接線夾夾一條完好芯線，黑色接線夾夾在打入地下的接地針上。在電纜的對端，將對應芯線接打入地下的接地針接地。注意：盡量使用接地針，而不要直接用接地網！至少在電纜的對端必須用接地針，接地針還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流會從發射機流經芯線，在電纜對端流入大地，流回近端后返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的電流方向判定功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外電纜接地，流經電纜的信號電壓很低，難以對鄰線產生電容耦合，從而減少干擾。由于芯線和大地之間存在電阻和分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，可以不予考慮。芯線和大地相接的方法使用較繁瑣，但目標電纜上的有效電流，且不易受鄰近電纜干擾，若電纜絕緣好，發射電流就更不會流到交叉的其他金屬管線上，所以在特別復雜的環境應優先采用本方法。

<麗江>天正華意電氣設備有限公司
麗江地下管線探測儀-天正華意電氣設備有限公司

麗江地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因?yàn)樽o(hù)層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加上土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因?yàn)榕そg的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

<麗江>天正華意電氣設備有限公司

麗江地埋電纜管線探測儀 多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。柔性電流鉗：為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

麗江地下管線探測儀-天正華意電氣設備有限公司

麗江地埋電纜管線探測儀直連法旋轉FUNTION旋鈕，開啟發射機。根據應用要求，選擇相應的頻率、模式、功率。當切斷和重新連接紅色引線時，通過注意顯示器上的mA輸出或注意發射鉗音調變化來檢查連接是否良好。當連接狀態不佳或者管線接地電阻過大時，會有紅色提示。影響接線質量的因素包括：a)管線連接點銹蝕：用鋼絲刷清潔接線區域b)接地不良：將地釘插入潮濕地面。用水將周圍地面打濕。如果仍有問題，請嘗試連接到檢修孔蓋板周圍。避免連接到圍墻護欄上，否則可能沿著圍墻產生回波信號電流，干擾定位信號。如果接收信號不夠強，首先從較低輸出信號開始，逐漸增加輸出。如果將輸出設置為較高水平，可能會導致部分信號“流出”到其他功能結構，從而導致電源消耗過大，造成能源浪費。當連接到鐵質材料上時，有時可能無法找到恰當?shù)耐怀霾课唬瑹o法夾持夾鉗。這種情形下，請使用可選磁鐵與線路接觸，然后將紅色夾子夾到磁鐵上。一個很好的例子是連接到街道照明電路。通常的做法是將照明電纜的護套連接到路燈的金屬檢查蓋上。當連接到檢查板將通過板和護套為電纜供電。通常，蓋板上沒有能用于夾持的突出部位，因此在蓋板上使用磁鐵提供合適的夾持點。1.1 界面介紹旋轉FUNCTION旋鈕至管線探測模式或電纜識別模式開機，進入管線探測或電纜識別信號發射界面。在選擇合適的頻率、模式和功率后，長按輸出。正常輸出時，符號閃爍提示，在此期間不可觸碰連接線的裸露部分，以防觸電。

<麗江>天正華意電氣設備有限公司

麗江地埋電纜管線探測儀測深方法多:具有多種測深方法可任意可選并可相互驗證。1、雙水平線圈直讀法；2、單水平線圈80％法、50％法；3、45度法。(四)抗干擾性強1、觀測參數多: 既可測水平分量（）、垂直分量（）又可測水平梯度（）。2、發射功率大: 發射機輸出功率達10W且連續可調根據需要任意選擇。3、工作頻率多: 發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。(五)操作簡便1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到，測深完畢自動恢復到測深前的工作模式。(六)連續工作時間長 使用成本低 發射機配備了大容量鋰電池組 一次充電 可滿足外業探測一個工作日供電需要 并可循環使用大大降低了檢測成本。（七）發射機交直流兩用正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，儀器即可正常使用，而不必等儀器充足電再使用。

<麗江>天正華意電氣設備有限公司
麗江地下管線探測儀-天正華意電氣設備有限公司

麗江地埋電纜管線探測儀注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法接收機在地面探測時可以感應到很強的信號，信號特性比較明確，而且可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下的路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少臨近管線的干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會有衰減。但若接地良好，電容電流很小，可以不予考慮。這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。

麗江地埋電纜管線探測儀路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，如下圖：五、使用方法步驟儀器連線如圖所示：說明：接線時，必須將被測電纜始端頭的接地線與系統地斷開；信號發射器的輸出電纜中的紅夾子接在被測電纜的始端頭鎧裝上或接在被測電纜的芯線上；輸出電纜的黑夾子接在系統地上或接在接地電阻良好的地樁上，以保證被測電纜有較強的信號電磁場輻射。1、將被測電纜始端頭的接地線（鎧裝）與系統地斷開。將信號發射器的輸出電纜中的紅夾子夾住被測電纜的始端頭地線或任一芯線，黑夾子夾在系統地上（或夾在打入土地的地樁上）。2、選擇頻率，點擊啟動。3、接收機置“路徑”檔。接通電源后，調節“音量”電位器。當接收機靠近輸出電纜的紅夾子時，耳機中應聽到“嘟、嘟”的斷續音頻振蕩聲，此時即可攜帶接收機到電纜敷設現場尋測電纜的埋設路徑及埋設深度（詳見“電纜路徑探測原理及方法”）。4、路徑尋測完畢，應及時關掉信號發射器及接收機電源。

麗江地下管線探測儀-天正華意電氣設備有限公司

麗江地埋電纜管線探測儀感謝您購買了本公司的智能電纜綜合探測儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。——嚴格遵守本手冊所列出的規則及注意事項。?本儀表根據IEC61010規格進行設計、生產、檢驗。?任何情況下，使用本儀表應特別注意。?注意本儀表機身的標貼文字及符號。?儀表設計了過壓保護，但應避免直接接觸或直接連接帶電導體。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?耦合鉗在發射信號時，產生嘯叫聲屬于正常現象。?耦合鉗在發射信號時，會產生較大的磁吸力，此時禁止打開鉗口，必須關閉發射機電源后才可以打開鉗口。?使用直連輸出模式時，嚴禁將紅黑測試線接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?測量過程中，嚴禁接觸裸露導體及正在測量的回路。?確認導線的連接插頭已緊密地插入儀表接口內。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸出插孔，以免觸電。?請勿在易燃性場所測量，火花可能引起爆炸。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?若儀器潮濕，請干燥后再保管。?電池電壓低符號顯示，請及時充電。?測試儀長時間放置不使用，請每3個月給電池充電一次。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?發射機輸出電壓150Vpp，切勿工作時直接觸碰輸出夾和目標管線！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”符號為警告標志，使用者必須嚴格依照本手冊內容進行操作。
