麗江變壓器容量特性測試儀容量測試參量設置界面在選中‘容量測試’功能時，進入容量測試參量設置屏。如圖4所示：圖4、容量參數設置容量測試設置屏可見，項目有：試品編號、設置日期、設置時間、當前溫度、阻抗電壓、高額電壓、試品類型、分接檔位、聯結組別、參比容量、界面風格。顯示屏下一行為開始測試，當手形指針指到此項目時按確定即開始測試。各項參數的含義和作用如下：?試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。?設置日期：用來對日期進行設置，調整當前顯示的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和短路損耗，根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，再查表得到被試變壓器的實際容量；首先是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，當前溫度的準確直接影響容量的判斷結果。?阻抗電壓：當測試非標變壓器時，需輸入此項參數，才可測出實際容量。?高額電壓：指被試變壓器施壓側的額定電壓值。用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器、國標干式配電變壓器（13標準）、國標干式配電變壓器（20標準）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓；注意：當需要進行單相和三相空載試驗進行變壓器的型式判定時，在此必須將此參數設置正確，否則判定型式會混亂。?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。

<麗江>天正華意電氣設備有限公司

麗江變壓器容量特性測試儀直阻測試1、儀器的操作者應具備一般電氣設備或儀器的使用常識。2、儀表應避免劇烈振動。3、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。4、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。5、測試過程中，禁止移動測試夾和供電線路。圖4.2 變壓器直阻測試接線：I＋、 I- 輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V- V＋為電壓線正端，V-為電壓線負端。該界面左欄是變壓器直阻的高低壓側直阻的數據，高壓側直阻用RAB、RAC、RBC表示，單位是歐姆，低壓側用rab、rac、rbc表示，單位是毫歐姆，直阻的數據可以是測試得到的數據，可以是人工修改的數據。直阻的修改輸入方法可以直接點擊屏幕上要修改數據的相應的位置修改。界面右欄是直阻測試時的電流選擇當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。強調：測試完畢后一定要等放電報警聲停止后再拆除測試線以及更換測試相別。4.2.３測量參數變壓器外觀數據，標有自動采集的部分如果為，分析儀外部連接本公司自主研發的高精度電子卡尺，數據會自動采集并顯示在液晶屏幕上，如果都為，則需要人工進行輸入，方法同直阻的輸入方法，不再贅述。

優選：麗江干式變壓器特性分析儀供貨商
<麗江>天正華意電氣設備有限公司

麗江變壓器容量特性測試儀第五章 工作原理及使用方法以下將分為二部分來介紹：有源變壓器容量、負載損耗測量部分和無源變壓器損耗測量部分。5.1 有源變壓器容量、負載損耗測量部分1．基本概念有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值；從而檢查出被試變壓器銘牌容量是否真實。2．測試方法容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。圖5-1 容量測試接線圖接好線后，按下列操作步驟進行設置：?設定當前溫度，通過外部按鍵F2移動光標到‘當前溫度’選項，用外部按鍵F3、F4調節溫度數值，要求盡量準確，以溫度計的示值為準。?設置高壓側額定電壓，通過外部按鍵F2移動光標到‘額定高壓’選項，用外部按鍵F3、F4調節額定高壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV?設置分接檔位，通過外部按鍵F2移動光標到‘分接檔位’選項，用外部按鍵F3、F4調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到正確位置。?設置阻抗電壓，通過外部按鍵F2移動光標到‘阻抗電壓’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的數值相同。?設置聯結組別，通過外部按鍵F2移動光標到‘聯結組別’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的聯結組別相同。?開始測試，進入到‘容量測試’子菜單，點擊‘開始測試’選項，或者按‘確定’鍵即可開始測試。?測試完畢，選擇‘F1’鍵可將結果保存到內部存儲器中，如不需保存，則不選此項。按‘F2’可將測試結果打印出來。有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是參數設置界面中 ‘特性參數設置’，一定要正確設置。

優選：麗江干式變壓器特性分析儀供貨商 <麗江>天正華意電氣設備有限公司

麗江變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。

<麗江>天正華意電氣設備有限公司 優選：麗江干式變壓器特性分析儀供貨商

麗江變壓器容量特性測試儀當前溫度：容量測試時需要進行溫度校正，所以，需要在此輸入當前溫度。一般輸入的值為被試變壓器陰面的溫度值再增加10℃?？梢灾苯油ㄟ^(guò)數字鍵輸入溫度值。分接檔位：被試變壓器的分接開關的位置。配變通常都有三(或五)個分接檔位，其中2檔（3檔）為標準分接。進行容量測量時，請保持被試變壓器的分接開關位置與該項設置值相同。如被試變壓器分接檔位不是三(或五)個分接檔位的情況，請將該項設定為額定分接檔，同時變壓器的分接開關接至標準分接檔位，方可進行容量測試。標稱容量：作為測量結果的參照，此處請輸入所測變壓器的標稱容量。以便于測得的容量形成對照。本項通過數字鍵直接輸入即可。圖三 容量測試設置界面變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。以上各項均設定完畢，并正確接線后（參照后面詳細說明），單擊“確定”鍵既可進行容量測試。

麗江變壓器容量特性測試儀容量參數部分的各個參數說明：?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。?參比容量：對測試變壓器容量數據的參照比對。?試品編號：為6位數字或大寫英文字母組成。特性參數部分的各個參數說明：?變壓器容量：指被測變壓器的額定容量，單位KVA。?PT 變比即電壓變比：當需要外接電壓互感器進行測量時，此參數代表外接電壓互感器的變比（如：10000V/100V的電壓互感器應輸入100），不外接電壓互感器測量時，此參數應設為1。?CT 變比即電流變比：當需要外接電流互感器進行測量時，此參數代表外接電流互感器的變比（如：100A/5A的電流互感器應輸入20），不需外接電流互感器測量時，此參數應設為1。

<麗江>天正華意電氣設備有限公司 優選：麗江干式變壓器特性分析儀供貨商

麗江變壓器容量特性測試儀?聯結組別：根據變壓器的內部接線方式可分為Yyn0、Dyn11和Yzn11三種情況，因不同聯結組別的變壓器損耗參數是不同的，因此只有明確變壓器的聯結組別才可準確判斷出被測變壓器的型式。?參比容量：當被測變壓器容量為500或630時，需輸入此項參數；因?yàn)檫@兩種容量的變壓器的阻抗電壓處于交替區，造成容量判定的交叉區，也就是說同一臺變壓器按照不同的阻抗電壓進行測試，有可能出兩種結果；因此只有設置了參比容量，才能保證測出的容量準確。?界面風格：有兩種界面顏色搭配風格可選。所有參數設置好后，按確定鍵開始測試過程，如圖5所示：圖5、容量測試（進行中）圖中將實時的測試數據顯示在屏幕上，包括：ABC三相的測試電壓、ABC三相的測試電流、ABC三相的測試功率、各相的平均電壓和平均電流、各相的總功率。如果試驗人員的接線不正確，儀器會自動提示：測試異常，請檢查接線。

<麗江>天正華意電氣設備有限公司

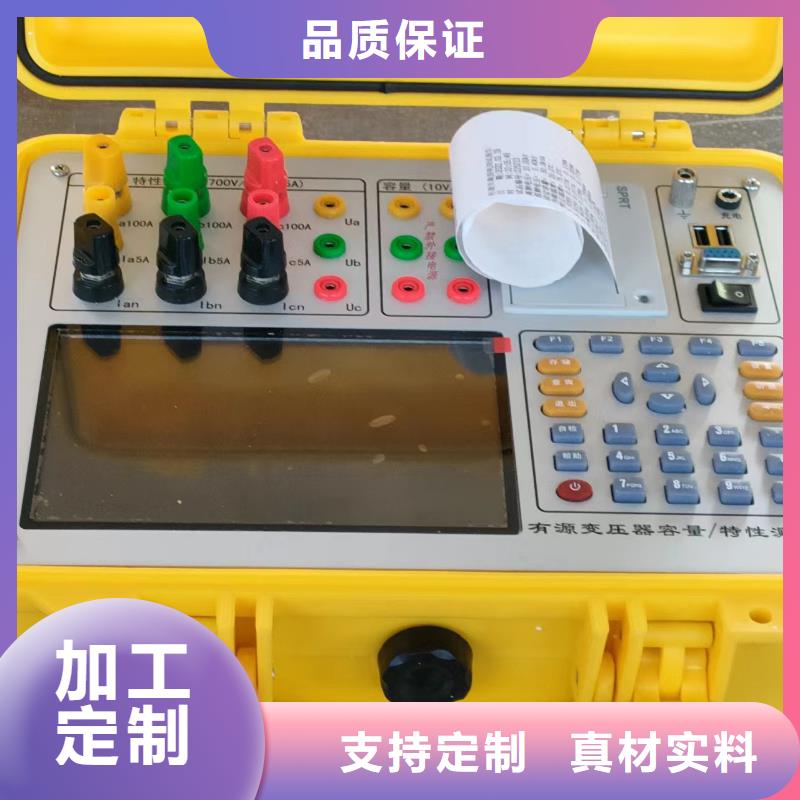

麗江變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋I(xiàn)a-Ib＋I(xiàn)b-Ic＋I(xiàn)c-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

<麗江>天正華意電氣設備有限公司 優選：麗江干式變壓器特性分析儀供貨商

麗江變壓器容量特性測試儀當前配電變壓器生產中，用鋁線代替銅線作為導體材質已成為行業公開的潛規則，之所以出現這種情況，主要原因是鋁線變壓器與銅線變壓器相比能節省成本，具有較強經濟性。變壓器是根據電磁感應原理制成的一種靜止的電氣設備，它具有變換電壓、變換電流、變換阻抗的功能，在工程各個領域得到廣泛應用。如果變壓器采用鋁線代替銅線，鋁線代替銅線有什么后果？耗電量更大 用電質量差！首先，從原理上講，兩者作為導電材料使用，差別主要在于導電率的差異，銅線要比鋁線導電率高，銅線的電量損耗更低，同樣一根粗細的線，電阻比鋁小，輸送同樣的功率，消耗的電量就比較小，終會導致用戶用電的質量上有所差別。從成本上考慮，銅線與鋁線的差別還在于價格方面，相同單位的銅線價格大約是鋁線的兩倍多。除非企業用相關技術把這個損耗控制在的規定范圍之內，這也是可以的，但迄今為止還未有相應的技術。此外，由于銅線的導熱性能較鋁線高，在方面，長時間使用的話，銅線較鋁線有優勢。如果出現在招標項目中以鋁線代替銅線，那就存在著嚴重不誠信行為。

<麗江>天正華意電氣設備有限公司 優選：麗江干式變壓器特性分析儀供貨商

麗江變壓器容量特性測試儀1、液晶說明測試儀采用7.0英寸，800＊480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸型工業級彩色液晶屏。 2、按鍵說明鍵盤共有16個鍵，分別為：F1、 F2 、F3、 F4、確定、取消、數字鍵。各鍵功能如下：F1、 F2 、F3、 F4為多功能能按鍵，具體實現參見具體幫助菜單。確定鍵：各菜單中的功能見界面的詳細說明。取消鍵：返回鍵，如果正在測試過程中，測試結束同時返回上一級界面。數字鍵：在主菜單中按下此鍵直接進入子菜單，設置菜單下可以對數據進行修改。第四章 界面介紹及操作說明4.1 開機界面圖三 開機界面 ?使用外部按鍵時F1幫助，F(xiàn)2打印。 ?左上部分為時鐘實時顯示，在彩色液晶上可以直接點擊時鐘的顯示部分或者使用外部鍵盤F3按鍵可以修改時鐘。?右上部分為內部鋰電池電源的電量指示，當圖標顯示為欠電時，請及時充電 在彩色液晶上可以直接點擊鋰電池顯示部分或使用外部按鍵F4鍵可查看具體參數。 ?下部分為菜單的按鍵選擇部分，可以在液晶屏上直接觸摸相應圖片部分，也可以按動外部鍵盤對應的數字進入到相應的子菜單。4.2 參數設置? 容量參數：包含公共參數容量測試參數及特性參數三個部分。? 直阻測試：嵌入式直阻測試部分，可對中小型變壓器和電壓互感器進行直流電阻測量；?　測量參數：材質分析儀對干式變壓器進行外形尺度的測量。

<麗江>天正華意電氣設備有限公司 優選：麗江干式變壓器特性分析儀供貨商 <麗江>天正華意電氣設備有限公司

麗江變壓器容量特性測試儀第五章 工作原理及使用方法以下將分為二部分來介紹：有源變壓器容量、負載損耗測量部分和無源變壓器損耗測量部分。5.1 有源變壓器容量、負載損耗測量部分1．基本概念有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值；從而檢查出被試變壓器銘牌容量是否真實。2．測試方法容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。圖5-1 容量測試接線圖接好線后，按下列操作步驟進行設置：?設定當前溫度，通過外部按鍵F2移動光標到‘當前溫度’選項，用外部按鍵F3、F4調節溫度數值，要求盡量準確，以溫度計的示值為準。?設置高壓側額定電壓，通過外部按鍵F2移動光標到‘額定高壓’選項，用外部按鍵F3、F4調節額定高壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV?設置分接檔位，通過外部按鍵F2移動光標到‘分接檔位’選項，用外部按鍵F3、F4調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到正確位置。?設置阻抗電壓，通過外部按鍵F2移動光標到‘阻抗電壓’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的數值相同。?設置聯結組別，通過外部按鍵F2移動光標到‘聯結組別’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的聯結組別相同。?開始測試，進入到‘容量測試’子菜單，點擊‘開始測試’選項，或者按‘確定’鍵即可開始測試。?測試完畢，選擇‘F1’鍵可將結果保存到內部存儲器中，如不需保存，則不選此項。按‘F2’可將測試結果打印出來。有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是參數設置界面中 ‘特性參數設置’，一定要正確設置。
