麗江變壓器容量特性測試儀當前溫度：容量測試時需要進行溫度校正，所以，需要在此輸入當前溫度。一般輸入的值為被試變壓器陰面的溫度值再增加10℃。可以直接通過數字鍵輸入溫度值。分接檔位：被試變壓器的分接開關的位置。配變通常都有三(或五)個分接檔位，其中2檔（3檔）為標準分接。進行容量測量時，請保持被試變壓器的分接開關位置與該項設置值相同。如被試變壓器分接檔位不是三(或五)個分接檔位的情況，請將該項設定為額定分接檔，同時變壓器的分接開關接至標準分接檔位，方可進行容量測試。標稱容量：作為測量結果的參照，此處請輸入所測變壓器的標稱容量。以便于測得的容量形成對照。本項通過數字鍵直接輸入即可。圖三 容量測試設置界面變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。以上各項均設定完畢，并正確接線后（參照后面詳細說明），單擊“確定”鍵既可進行容量測試。

麗江變壓器容量特性測試儀觸摸屏使用 觸摸屏亮度的調節：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單，用觸摸方式點按亮度調節可修改液晶屏的亮度，64，小4。如下圖所示：觸摸屏校準：觸摸屏有2種方式進入到校準模式。校準方式1：在開機狀態下，如果4秒內快速點擊觸摸屏的非觸控區域超過20次，則進入觸摸屏校準模式。步驟如下：（1）4秒內快速點擊觸摸屏的非觸控區域超過20次；（2）蜂鳴器長鳴1秒，聽到蜂鳴器叫時停止點擊；（3）進入到校準模式，按照十字交叉線的提示點擊觸摸屏的指定位置校準觸摸屏；（4）校準結束，返回進入到校準前的畫面；校準方式2：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單連續點擊3次數字’9’鍵啟動一次觸摸屏的校準過程。校準如圖所示：6.4. 變壓器國標對應表 (0)油變S7.9.11 ：JB/T6451-2008《油浸式電力變壓器技術參數和要求》 (1)油變S11：JB/T6451-2015《油浸式電力變壓器技術參數和要求》 (2)油變S12：JB/T3837-2016《電力變壓器損耗水平代號的確定》(3)油變S13：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼3級能效 (4)油變S14：JB/T3837-2016《電力變壓器損耗水平代號的確定》(5)油變S15：GB20052-2020《電力變壓器能效限定值及能效等級》非晶3級能效 (6)油變S16：JB/T3837-2016電力變壓器損耗水平代號的確定》(7)油變S20：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼2級能效 (8)油變S21：GB20052-2020《電力變壓器能效限定值及能效等級》非晶2級能效 (9)油變S22：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼1級能效 (10)油變S25：GB20052-2020《電力變壓器能效限定值及能效等級》非晶1級能效

麗江變壓器容量特性測試儀尊敬的顧客感謝您使用本公司生產的變壓器材質分析儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。

麗江變壓器容量特性測試儀當前溫度：容量測試時需要進行溫度校正，所以，需要在此輸入當前溫度。一般輸入的值為被試變壓器陰面的溫度值再增加10℃。可以直接通過數字鍵輸入溫度值。分接檔位：被試變壓器的分接開關的位置。配變通常都有三(或五)個分接檔位，其中2檔（3檔）為標準分接。進行容量測量時，請保持被試變壓器的分接開關位置與該項設置值相同。如被試變壓器分接檔位不是三(或五)個分接檔位的情況，請將該項設定為額定分接檔，同時變壓器的分接開關接至標準分接檔位，方可進行容量測試。標稱容量：作為測量結果的參照，此處請輸入所測變壓器的標稱容量。以便于測得的容量形成對照。本項通過數字鍵直接輸入即可。圖三 容量測試設置界面變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。以上各項均設定完畢，并正確接線后（參照后面詳細說明），單擊“確定”鍵既可進行容量測試。

麗江變壓器容量特性測試儀容量參數部分的各個參數說明：?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。?參比容量：對測試變壓器容量數據的參照比對。?試品編號：為6位數字或大寫英文字母組成。特性參數部分的各個參數說明：?變壓器容量：指被測變壓器的額定容量，單位KVA。?PT 變比即電壓變比：當需要外接電壓互感器進行測量時，此參數代表外接電壓互感器的變比（如：10000V/100V的電壓互感器應輸入100），不外接電壓互感器測量時，此參數應設為1。?CT 變比即電流變比：當需要外接電流互感器進行測量時，此參數代表外接電流互感器的變比（如：100A/5A的電流互感器應輸入20），不需外接電流互感器測量時，此參數應設為1。

麗江變壓器容量特性測試儀特性測試界面“特性測試”，主要是指測試變壓器的負載損耗、空載損耗等基本特性數據，如果要完全符合標準的要求，其測試過程幾乎全部都要借助外部的調壓、升壓設備，在操作過程中可能會有高壓產生，請務必注意。變壓器特性測試的具體接線方式方法在第5章中單獨講解，如果要了解具體接線方法請直接看第5章。4.1 空載損耗測試在特性界面選定“空載測試”項，進入空載測試設置界面（圖六）。空載測試是需要外配交流電源（包括升壓、調壓設備）的測試。4.1.1空載損耗測試參數設置進行空載測試前，需要設定一些必要的參數。一次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。圖六 空載測試參數設置界面二次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。單位為kV。標稱容量，即為被試變壓器的額定容量；變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(及以上)配變”、“干式變壓器”、“其他變壓器”等四個備選項。聯接組別：選擇被測變壓器的實際聯接組別。電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。當未用外擴電壓互感器時，請輸入1。電流變比，與電壓變比的意義相似。當所測電流超過儀器本身量程后，可以外擴電流互感器，來進行量程擴展，該參數為外擴電流互感器的變比值（如：100A/5A的電壓互感器即可輸入20）。同樣，當未用外擴電流互感器時，請輸入1。變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。

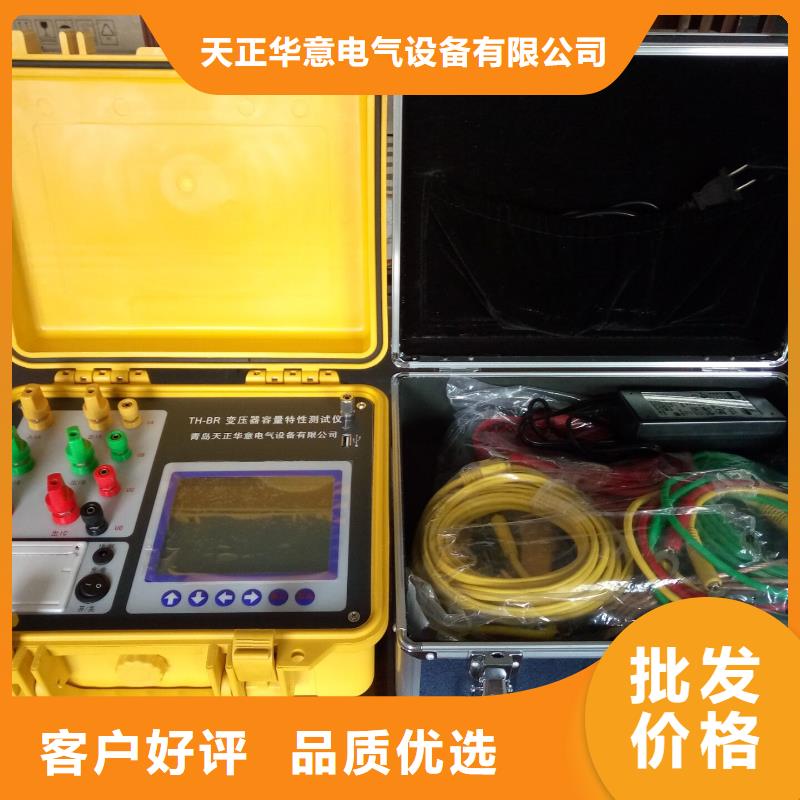

麗江變壓器容量特性測試儀1、液晶說明測試儀采用7.0英寸，800＊480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸型工業級彩色液晶屏。 2、按鍵說明鍵盤共有16個鍵，分別為：F1、 F2 、F3、 F4、確定、取消、數字鍵。各鍵功能如下：F1、 F2 、F3、 F4為多功能能按鍵，具體實現參見具體幫助菜單。確定鍵：各菜單中的功能見界面的詳細說明。取消鍵：返回鍵，如果正在測試過程中，測試結束同時返回上一級界面。數字鍵：在主菜單中按下此鍵直接進入子菜單，設置菜單下可以對數據進行修改。第四章 界面介紹及操作說明4.1 開機界面圖三 開機界面 ?使用外部按鍵時F1幫助，F2打印。 ?左上部分為時鐘實時顯示，在彩色液晶上可以直接點擊時鐘的顯示部分或者使用外部鍵盤F3按鍵可以修改時鐘。?右上部分為內部鋰電池電源的電量指示，當圖標顯示為欠電時，請及時充電 在彩色液晶上可以直接點擊鋰電池顯示部分或使用外部按鍵F4鍵可查看具體參數。 ?下部分為菜單的按鍵選擇部分，可以在液晶屏上直接觸摸相應圖片部分，也可以按動外部鍵盤對應的數字進入到相應的子菜單。4.2 參數設置? 容量參數：包含公共參數容量測試參數及特性參數三個部分。? 直阻測試：嵌入式直阻測試部分，可對中小型變壓器和電壓互感器進行直流電阻測量；?　測量參數：材質分析儀對干式變壓器進行外形尺度的測量。

麗江變壓器容量特性測試儀功能特點1、可測量各種配電變壓器的容量，無源測量，方便、準確。2、內部自帶電源、自動產生三相大功率測試電源。3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各種類型的變壓器。5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。6、可測量電壓和電流的諧波含量和總諧波失真度。7、可進行簡單的矢量分析，繪制矢量圖。8、顯示各電參量的波形圖，做為示波器使用。9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。10、電流量程分高低檔，可保證100A測量范圍，小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。11、容量測量范圍：20kVA~800000kVA（三相變）5kVA~100000kVA（單相變）12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。15、測試結果存儲功能，可存儲200組容量測試數據。
