麗江臺區識別儀參數設置界面如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：工作模式、主機編號、鉗表選擇、通信強度、脈沖靈敏、分機編號、脈沖強度、通訊靈敏、設置日期、設置時間。工作模式 — 儀器本身的工作方式，可設置為：主機、分機、自動三種模式；當進行臺區識別、分支識別、臺變互測幾項功能時起作用。主機編號 — 當多主機并列運行時，為了對主機加以區分，人為的給每個主機設置一個編號，可在1－6之間選擇（按左右鍵切換），各主機的編號應互不相同）。設定了主機編號后，相應的該主機的各相柔性鉗所對應的分支號就確定下來，例如：1號主機A、B、C相鉗分別對應1、2、3號分支，2號主機的A、B、C相則對應4、5、6號分支，3號主機的A、B、C相對應7、8、9號分支……鉗表選擇 — 用來選擇所需的電流鉗的合適檔位，以保證測量準確。共有2個電流檔供選擇：1500A柔性鉗、7500A柔性鉗。注意在未超量限的情況下應盡量選擇接近需測試電流的檔位。通信強度 — 指儀器做為主機時發送載波信號的強度，可在強、中等、弱三種之間選擇（按左右鍵切換）。脈沖靈敏 — 指儀器做為主機時檢測脈沖電流信號的靈敏度，可在1－8之間選擇（按左右鍵切換），數字越小，檢測靈敏度越高，值為2。分機編號 — 當多個分機同時運行時，為了對分機加以區分，人為給每個分機設置一個編號，可在1－6之間選擇（按左右鍵切換），各分機的編號應互不相同。脈沖強度 — 指儀器做為分機時發脈沖電流的強度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。通訊靈敏 — 指儀器做為分機時檢測主機所發出的載波信號的靈敏度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。設置日期 — 用來對日期進行設置，調整當前顯示的年、月、日；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。設置時間 — 用來對時間進行設置，調整當前顯示的時、分、秒；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。

麗江臺區識別儀鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：其中F1在臺區識別、分支識別、臺變互測功能中做為發起方開始測試的確認鍵；在電測矢量、波形顯示、頻譜分析功能中做為鎖定功能鍵（測試數據鎖定為當前值，便于用戶觀察）；F2在電測矢量、波形顯示、頻譜分析功能中做為解除鎖定功能鍵；其它鍵為保留功能鍵，暫無用。3、液晶界面液晶顯示界面主要有九屏，包括主菜單、八個功能界面，顯示內容豐富。(1)主菜單界面圖四、主菜單當開機后顯示圖四所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、設備編號、當前日期時間、主分機設置類型。中部為功能菜單選項，共八項，包括：參數設置、臺區識別、分支識別、臺變互測、電測矢量、波形顯示、頻譜分析、歷史數據。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。

麗江臺區識別儀電能質量監測功能介紹?基本參數測量三相電壓有效值、三相電流有效值、有功功率、無功功率、功率因數、相移功率因數、電網頻率。?電能質量參數測量三相基波電壓、三相基波電流、三相基波有功無功功率、正序負序零序電壓、正序負序零序電流、三相電壓不平衡度、三相電壓波動、短時閃變（Ps t）、長時閃變（Plt）、ΔS波動負荷視在功率變化。?諧波測量（63次）三相各次諧波電壓含有率、三相各次諧波電流有效值、三相各次諧波有功無功功率、三相電壓諧波總畸變率、三相電流諧波畸變率。2.2、事件功能根據默認設置或用戶設置電壓暫態的觸發限值，記錄實際電壓運行時的驟升、驟降及短時中斷事件。2.3、存儲功能?保存電能質量分析數據，保存間隔可以設定，間隔時間單位為分鐘。可以保存3~6個月的電能質量歷史數據，之后按“先進先出”原則更新。保存時間不小于10年。2.4、通訊功能?支持網絡接口?根據用戶要求上傳實時電能質量分析數據，指定時間段內的電能質量分析數據?設置終端電能質量分析數據的保存時間間隔2.5、顯示功能具有液晶顯示功能，采用320×240的3.8寸液晶顯示屏，顯示15行每行20個漢字。顯示三相電壓電流有效值、各次諧波、功率等電能質量分析的數據；具有顯示電壓電流波形圖、矢量圖、頻譜圖等；還能顯示相關參數信息。

麗江臺區識別儀注意事項?由于在現場使用時屬于帶電測試，所以在操作前請詳細閱讀本說明書，以便熟悉本儀器的操作步驟及注意事項，嚴格按照說明書要求來使用。如有不明白的地方，可直接與我公司技術人員取得聯系。?接線時先接儀器端，后接被試端，且先接零線后接火線；拆線時先拆被試端，后拆儀器端，且先拆火線后拆零線。?接入電壓應為相電壓AC220V±10％，嚴禁接線電壓或其它等級電壓。分機具有自動保護功能，一旦接入到380V，儀器將保護，報警燈將亮起。?接入被測電網時，接點處會產生少量電弧，屬于正常現象。?電流脈沖信號會產生一定的熱量，長時間使用后背板有一定溫度，屬于正常現象。?主機、分機保險管均為2A，不能采用其它型號的保險管。若出現反復燒斷保險管，應檢查被測點電壓，依然存在問題的可與我公司技術人員聯系。

麗江臺區識別儀工作原理電力臺區用查詢儀由兩部分組成：主機和手持式終端。主機和終端之間采用電力載波通信的方式，由主機向終端發送對應的相位和相應的編碼及特定的效驗碼，經終端確認后迅速在終端上顯示對應的相位和主機編號。六、使用方法及注意事項1、 電力臺區用戶查詢儀的使用過程如下：首先，根據需要把主機掛接在變壓器低壓側或三相四線用戶的出線端。a. 首先將測試線和測試夾按顏色對接好，接著將測試線的另一端插入到主機的接插口（一定要注意顏色的對應）。b. 將手持終端的表筆線接牢后，用手持終端在用戶的進線端進行測試，終端上電將顯示如下：青島天正華意電氣設備有限公司C. 稍等3-5秒（視電網通訊效果而定，一般距離短，干擾少，響應時間短），屏幕將會顯示該線路所屬的主機儀器編號和相位（A、B、C）。根據顯示數據可分辨該線路是屬于哪個臺區變壓器的哪一相供電。

麗江臺區識別儀章器概要1. 應用領域和范圍?電能質量分析儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。?測量分析公用電網供到用戶端的交流電能質量。?應用小波變換測量分析非平穩時變信號的諧波。?測量分析各種用電設備在不同運行狀態下對公用電網電能質量。?電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。?測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。?測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。2. 儀器特點：?可靠?電流輸入采用交電流鉗(0～50KHz0～5Arms)使輸入信號和測量系統隔離。這樣不僅在使用上、可靠和方便，而且大大提高了的抗干擾能力。?使用方便便攜式結構，尺寸小：外形尺寸（mm）：320×280×135（長×寬×高）重量輕：儀器重量只有3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作8小時。?精度高符合國標B 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，每周波256個點。?軟件功能強采用DSP＋ARM＋CPLD 內核，處理速度快，軟件功能豐富，使適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。?通訊接口：本儀器設有兩個USB接口。USB1通過USB連接線連接電腦，USB2直接插U盤存儲測試數據。?測試參數多系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓電流真有效值、電壓電流基波有效值、真有功、無功、視在功率、2-50次諧波、真功率因數、電能電度、電壓驟升驟降、電流浪涌等全部電能質量五大國標規定的參數。?實時諧波數據判斷實時判斷當前測試的電壓諧波、電流諧波數據正常或超標。?后臺管理分析軟件Dz200 Pro 電能質量管理分析軟件是一套電能質量的后臺管理分析軟件，運行于WIN9X/2000/XP/NT 操作系統。詳細介紹參照軟件使用說明書。

麗江臺區識別儀功能特點1.大功率負荷信號傳輸通訊方式，理論通訊距離滿足任意的臺區供電范圍。2.特殊的脈沖電流發射及檢測方式，保證不會因共高壓的臨近臺區會發生串信號的錯誤。3.快速、方便的臺區識別功能，分機發起，測試時間不超過6秒鐘，結果準確率100％；結果顯示內容描述簡單、清晰、明確，顯示內容包括被測用戶所在的變壓器臺區編號及被測電表所在的相別（A相、B相、C相）情況，顯示結果直觀。4.分支識別功能，準確判別被測用戶所在臺區供電線路的分支，單臺主機可以同時檢測3個分支，多臺主機同時工作可擴展至18個分支。5.具備臺變互測功能，多臺主機同時工作，可準確判定各被測試變臺的獨立性，有無電氣連接關系。6.具備零火線判別功能，可以顯示零火線接線是否正確，有無反接。7.具備相序判別功能，可判別ABC各相的相序是“正相序”還是“逆相序”。8.電流檢測采用柔性鉗（可選配50A鉗表、100A鉗表、250A鉗表和500A鉗表）。9.多種工作模式任意選擇，組合方便，設置靈活；具有獨立的電力載波、獨立的電流脈沖發送和電力載波與電流脈沖綜合方式等多種通訊方式。10.多機工作模式，儀器不分主、分機，每臺設備都可以設置為主機或分機；支持一主多分、多主一分、多主多分三種模式，方便用戶使用，可有效提高工作效率。

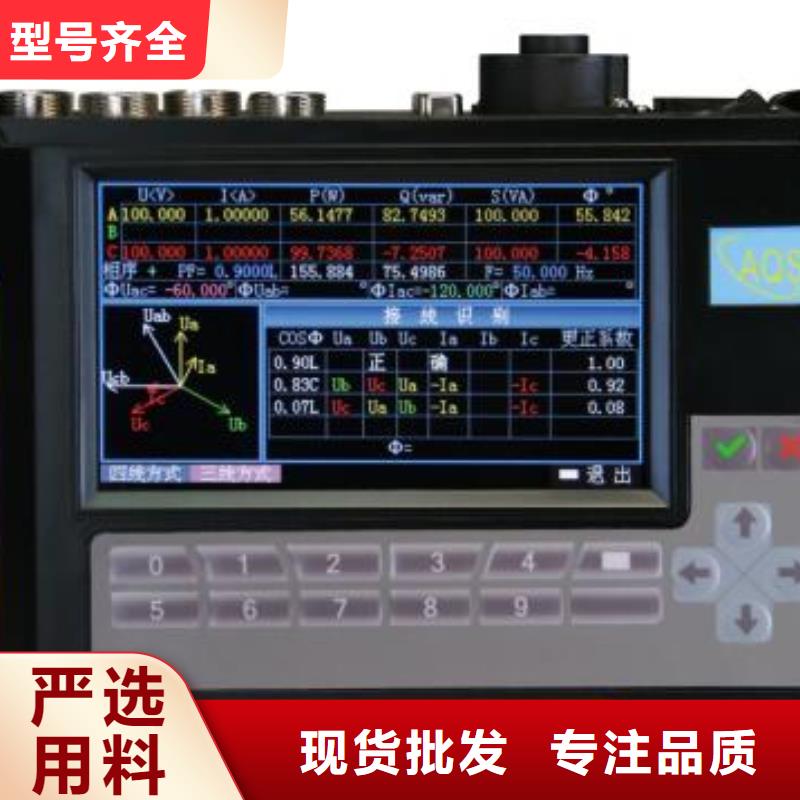

麗江臺區識別儀開機進入主界面（如上圖），項為臺區識別，按1鍵或按上下鍵把光標移到到項再按確定，進入臺區識別界面。（按鍵時手指不要松開，等界面有反應后在離開）。 臺區識別：用于設置載波開、關及顯示檢測到的電流信號；電流量程：用于設置電流量程及測試方法；臺區編號：設置所在臺區的編號及分機數量；電參顯示：顯示被測點的電壓電流；極性判別：用于檢查現場接線正確與否；(電流檢測要求電壓和電流必須一一對應）信號測試：信號測試；硬件測試：硬件測試。4. 3 臺區識別載波發送：表示當前電力載波通訊的狀態。按“開始/結束”鍵可切換載波發送狀態。“OK”表示發送電力載波信號；“NO”表示停止發送電力載波信號；圖7電流次數：用來顯示收到的有效電流脈沖組次數；相別：用來顯示一次收到的有效電流脈沖信號所屬的相別信息。按返回鍵進入主界面。4.4 電流檢測圖8 主機量程選擇按上下鍵用來選擇電流檢測類型和鉗表量程相電流5A：是指接收電流脈沖采用3只5A鉗型電流互感器，分別接在電流互感器的二次側的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；相電流500A：是指接收電流脈沖采用3只500A鉗型電流互感器，分別接在變壓器出線的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；零序電流：是指通過500A鉗形電流互感器連接到低壓臺區變壓器的低壓側各分支零線，進行分支測量。在不方便接線到變壓器零線出線情況下，也可采用5A鉗表，將鉗形互感器卡在CT二次側零序電流線上。選擇完電流檢測類型和量程后，按返回或確認鍵保存設置并退出。4.5 臺區編號臺區編號：可輸入4位數字，用來設置臺區編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。按返回鍵進入主界面。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。4.8信號測試和硬件測試信號測試和硬件測試為儀器出廠調試之前的校準，現場使用中無需更改。
