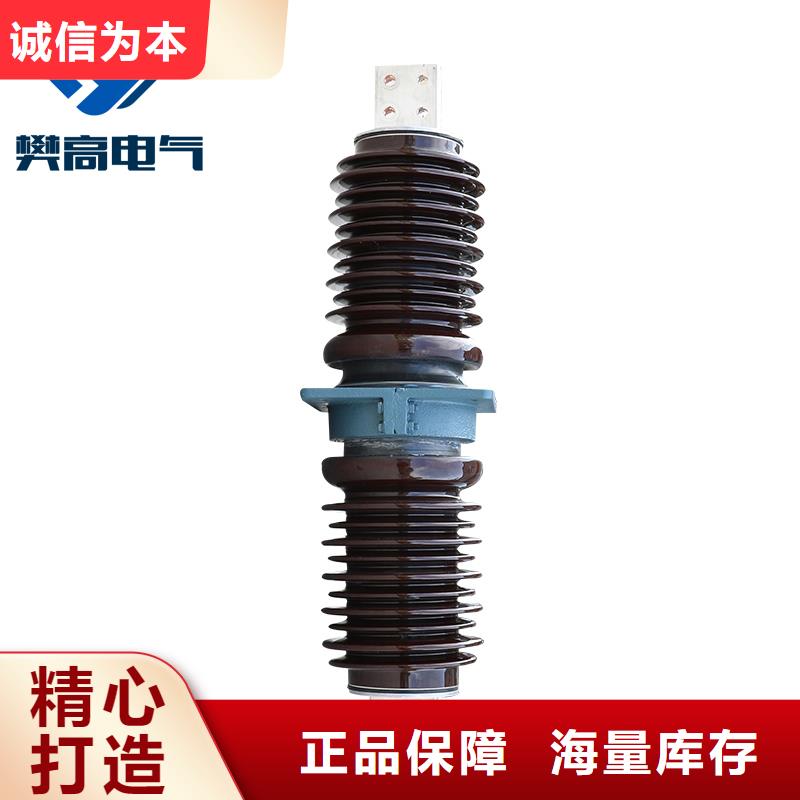

戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。高壓穿墻套管又稱做高壓穿墻管，防水套管，墻體預埋管，防水套管分為剛性防水套管和柔性防水套墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中，作導電部分穿國墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度-40℃-40℃，不適用于在足以降低套管性能的條件下以及套管性能的條件下以及套管戶內部分表面凝露情況下使用。  當套管環境溫度高于＋40℃，但不超過＋60℃，套管的工作電流建議按環境溫度每1℃，額定電流負荷降低1.8℃.   當套管在環境溫度高于＋40℃以及符合GB12944.1第5.1條中規定的高允許發熱溫度的情況下使用時，允許其工作電流長期過載，建議按環境溫度每降低1℃，額定電流負荷增加值不應大于額定電流的20％.   套管按使用場所可分為：戶內普通型、戶外-戶外普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型5種類型. 品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

屋內配電裝置一般選用鋁導體穿墻套管。2、額定電壓選擇按穿墻套管的額定電壓砜不得低于其所在電網額定電壓的條件來選擇。當有冰雪時，3～20kV屋外穿墻套管應選用高一級電壓的產品。對3～6kV，也可采用提高兩級電壓的產品
 產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；   無經常性的劇烈振動     二、產品特點      套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。     三、用途及分類      穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。      穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。      當銅導體與母線
直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。       戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。      穿墻瓷套管的各項性能符合 GB12944.1《高壓穿墻瓷套管技術條件》的規定。  四、型號說明  五、安裝使用說明      1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海
拔不超過1000m之電站及變電所配電裝置。      2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。      3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。      4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋尺寸開孔。  穿墻套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷
套管和鋁導體穿墻瓷套管。

其它各類套管的彎曲強度等級分類如下，母線穿墻套管的使用電流決定用戶采用的母線尺寸型號說明：C—戶內銅導體穿墻套管；CL—戶內鋁導體穿墻套管；CWL—戶外-戶內鋁導體穿墻套管；CB—戶內圓導桿穿墻瓷套管；CWB—戶外-戶內圓導桿穿墻瓷套管；B—抗彎破壞負荷等級，7.5kN。CLB—戶內鋁導體穿墻套管（加強型）；CWLB—戶外-戶外鋁導體穿墻套管（加強型）；CW—戶外-戶內銅導體穿墻套管；CWWL—戶外-戶內耐污型鋁導體穿墻套管；CWW—戶外-戶內耐污型銅導體穿墻套管；CM—戶內母線穿墻套管；CMW—戶外母線穿墻套管；CMWW—戶外-戶內耐污型銅導體穿墻套管字母后數字為設計順序號。對帶導體套管，短橫后分型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。數：分子為套管額定電壓千伏數；Q表示大爬距；分母為套管額定電流安培數；第二個短橫后數字為污穢等級號；第三個短橫后字母G表示高原型。對母線式套管，字母后 個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內徑直徑毫米數；第三個短橫后數字為污穢等級號。例：型號CWWL-35/630-3系35kV電壓、630A電流、戶外-戶內耐污型鋁導體穿墻套管，適用于3級污區。例：型號CWWL-35/630-1-G系35kV電壓、630A電流、戶外-戶內高原耐污型鋁導體穿墻套管，適用于1級污區。例：型號CWWB-35Q/630 系35kV電壓、630A電流、大爬距銅導體穿墻套管用方法編輯高壓穿墻套管CMCMWCMECMD母線式穿墻套管高壓穿墻套管：以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。

高壓穿墻套管是供導電部分穿過墻壁或電氣設備(如高壓油開關、變壓器、高壓互感器等)箱殼，并使導電部分固定在相應部位的部件。安裝高壓穿墻套管應符合如下要求：

(1)穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。

(2)穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。

(3)進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。

(4)穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。

(5)穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。

(6j穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。

(7)穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。

(8)對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。
