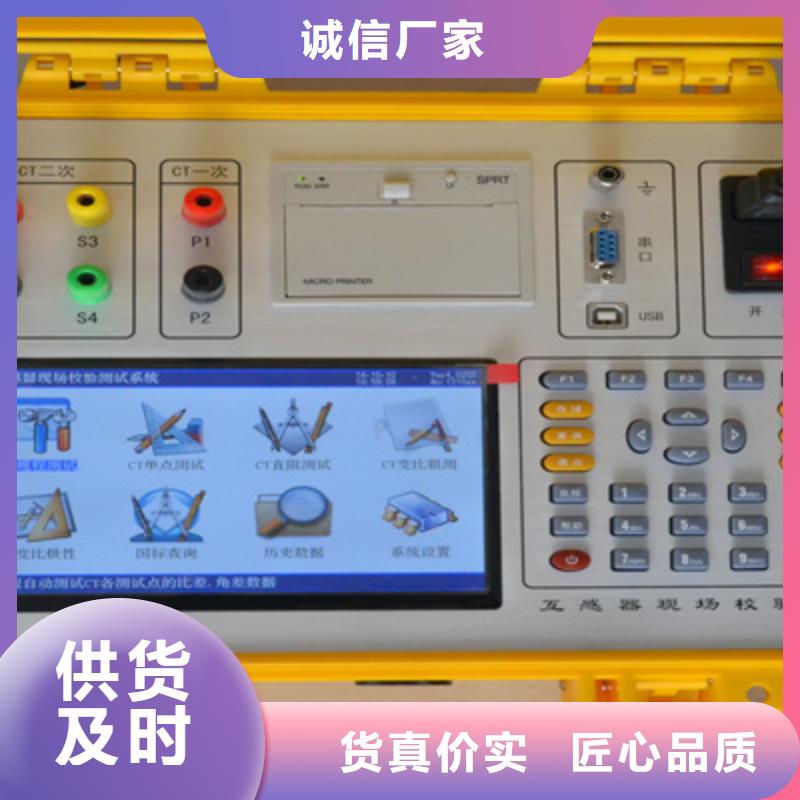

涼山互感器綜合校驗裝置

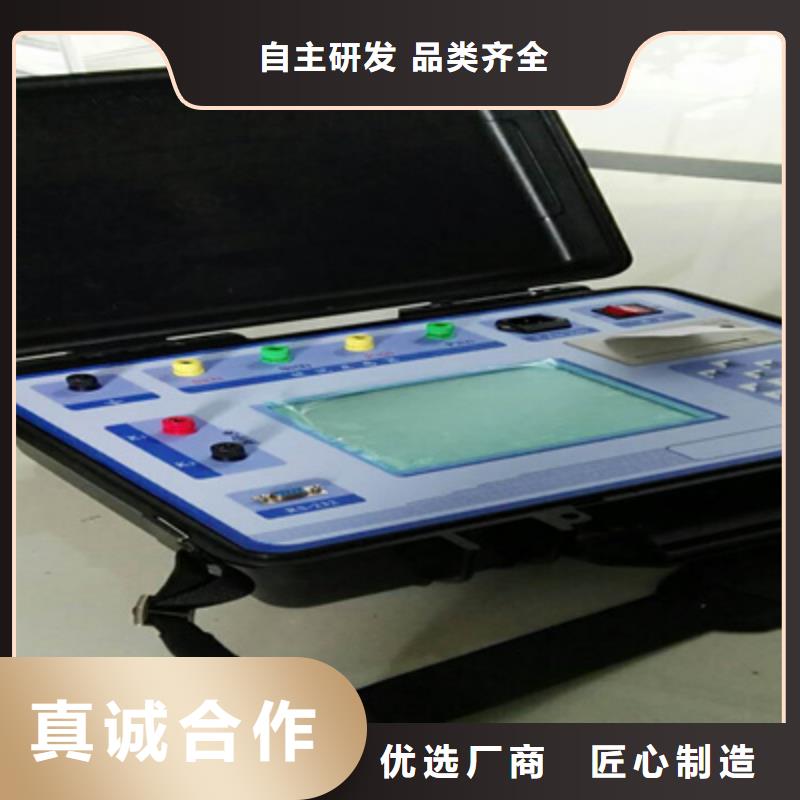

涼山二次壓降負載測試儀二、技術指標1、使用環境（1）環境溫度：-10℃～ 40℃（2）相對濕度： ≤80％ 2、測量精度本儀器的測量精度為1級。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）電導：G＝± (1％×G＋1％×δ±0.01) mS電納：δ＝± (1％×δ＋1％×G±0.01)mS負荷：S＝± (1％×S±0.1)VA電阻：R＝± (1％×R＋1％×X±0.1)Ω電抗：X＝± (1％×X＋1％×R±0.1)Ω3、充電電源：交流176V~264V，頻率45-55Hz4、儀器的測量范圍和分辨率測試項目 范圍 小分辨率電壓測量范圍(V) 40～120.000 0.001電流測量范圍(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01誤差值(％) -10.000～10.000 0.001修約(％) -10.000～10.000 0.0015、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、電池工作時間：充滿后工作時間大于6小時。7、體積：主機：32cm×24cm×13cm8、重量：主機：2.5Kg三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機箱內部，其箱體采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

<涼山>天正華意電氣設備有限公司

涼山二次壓降負載測試儀、SD卡插拔SD卡插入在儀表下側寫有SD卡的位置，將SD卡有銅觸電的一面朝下，輕輕插入，用大拇指的指甲向內頂SD卡，在SD卡正好沒入卡槽，并聽到微弱的“嗒”聲后，標示SD卡插入完成。SD卡拔出用大拇指的指甲相內頂SD卡，在聽到微弱的“嗒”聲后，將手指移開，SD卡會自動從插槽彈出，再將SD卡從儀表取出。開機狀態下插拔插拔的方法與上面講的相同。在SD卡插入之前，儀表的SD卡圖標顯示為 ，表示儀表沒有檢測到SD卡，當SD卡插入后大約1秒鐘，儀表的SD卡圖標會變?yōu)椋硎緝x表已經檢測到SD卡。4、使用外接DC電源儀表處于開機或關機狀態都可以使用外接DC電源，開機狀態下，使用外接DC電源可以給儀表供電的同時，給電池充電。儀表關機狀態下，使用外接DC電源則只給電池供電。充電狀態下，儀表電源插孔旁的發光二極管常亮。接入DC電源將電源線的一端插入儀表下部標有DC 5V的插孔，將電源線的另一端插入交流插座。斷開DC電源將電源線連接交流插座的一端拔出。將電源線插入儀表的另一端拔出。5、測量功能的選擇儀表所具有的功能如圖1所示，三相伏安表，壓降測試(PT端)，壓降測試(電表端)歷史記錄，系統設置。儀表開機后，進入“主菜單”頁面。在“主菜單”頁面下使用←，→方向鍵選擇功能，再按ENTER鍵進入該功能。6、界面導覽下面以“三相伏安”功能中的頁面為例進行說明，如圖2所示。功能指示圖2中界面左上角的“三相伏安”表示當前處在何種測量功能。

涼山二次壓降負載測試儀無線二次壓降及負荷測試儀具有如下功能及特點：分布式無線同步測量伏安相位等電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降 自動計算比差，角差值。單獨使用可當作二次負荷在線測試儀和三相伏安相位表無需GPS，避免因天氣和高樓等原因，而長時間尋星不需要在電能表側和PT端側之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性單機同時測量1至3路交流電壓；單機同時測量1至3路交流電流；單機測量電壓間、電流間、電壓與電流間的相位；單機測量頻率；單機測量功率；單機顯示六角圖向量；單機三相不平衡度測量具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量精度電流幅值相位測量小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量。可選用無線中繼器，解決地下室及屏蔽很好的室內無線通訊問題自動切換量程電壓，電流采樣全隔離可通過SD卡升級應用程序，測量數據可導出到SD卡。采用3.5寸彩色液晶顯示屏內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）。工業級工作溫度范圍: -20 ~ 50℃二、技術指標1、測量范圍及誤差類型測量范圍單位誤差分辨率比差0.001~99.9％X＝（X×1％ ＋Y×1 ％0.02％）0.001角差0.01~999.9‘Y＝（X×1％ ＋Y×1％0.5分）0.01PT二次導納1.00 ~ 99.9mS±1％±0.02mS0.01CT二次阻抗0.1 ~ 50Ω1％＋ 2個字0.01電壓5 ~ 600VV0.5％ x 讀數 ＋5個字0.1V電流0.001 ~ 6A(可擴展)A0.5％ x 讀數 ＋5個字0.0001A有功功率0.005 ~ 3600W0.5％ x 讀數(PF＝1)0.1W無功功率0.005 ~ 3600VAR0.5％ x 讀數(PF＝0)0.1Var頻率45 ~ 65Hz0.02Hz0.01Hz相位0 ~ 360°＋ 0.1°0.1°無線通訊距離： 1000米（開闊地）選用無線中繼器通訊距離：2000米（開闊地）2、工作條件工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95％無冷凝3、電源內置3.7V/6000mAH鋰電池，開背光的情況下，長連續工作10小時（開啟背光關閉功能，待機時間更長）。

<涼山>天正華意電氣設備有限公司

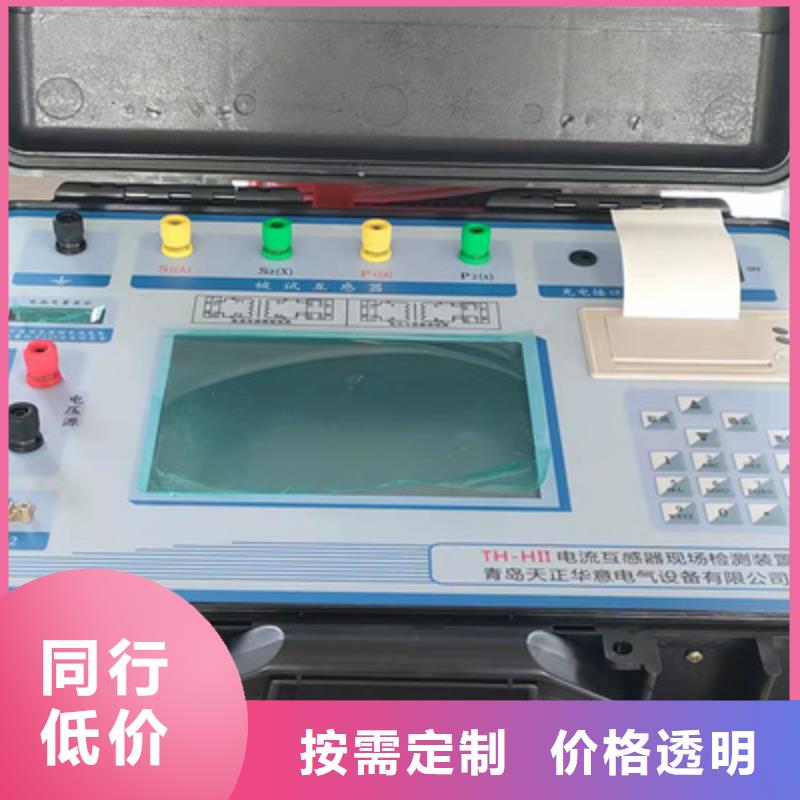

涼山互感器綜合校驗裝置

涼山二次壓降負載測試儀當開機后顯示圖三所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖四、參數設置屏如圖四所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、接線方式、輸入方式、電流輸入、設置日期、設置時間、電表編號。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；

涼山互感器綜合校驗裝置 <涼山>天正華意電氣設備有限公司

涼山二次壓降負載測試儀操作方式一、旋轉鼠標使用方法旋轉鼠標有三種操作狀態：“左旋”，“右旋”，“按下”。使用鼠標的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。數據輸入：將光標旋轉移動到需要修改數據的選項上，按下鼠標即進入數據的修改區，左旋或右旋鼠標即可進行該數字位的增減設定。按下鼠標確認該位的修改結果，逐位修改完畢后，當光標增大為全光標后即完成了整個數據區的設置，此時旋轉鼠標可將光標移到需要修改的地方，選擇開始試驗或返回。主菜單 （見圖2）主菜單共有“CT”、“PT”2種選項，可以使用旋轉鼠標進行選擇和設置。參數設置：編號：(0000～9999)、上述設置項將在打印和保存時為索引信息方便用戶查詢。圖2 ，主界面，接線圖三、CT負荷試驗1、參數設置在CT測試主界面中，選擇進入“負荷”試驗界面（如圖4），設置二次側額定電流： 1A或5A。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存打印”及“返回”選項進行下一步操作。圖4，CT負荷測試界面 ，PT負荷接線圖四、PT負荷試驗1、參數設置在PT測試主界面中，選擇進入“負荷”試驗界面（如圖5），設定好額定二次電壓值：100V、100/√3、100/3。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存“打印”及“返回”選項進行下一步操作。五、數據查詢在測試主界面中，選擇進入“數據查詢”試驗界面（如圖6），可以選擇 “上頁“下頁返回”選項進行相應操作。圖7為調出所保存的測試結果界面。 圖6，數據查詢界面 調出結果界面附錄附錄一、更換打印紙首先斷開電源，按下打印機上的彈簧按鈕，將打印機面板打開，取出卷軸，將新紙卷放進打印機，注意光面朝外（指甲輕劃有黑色痕跡），抽出少許紙，按下面板。如果打印情況正常，但是紙上沒有文字或曲線，說明紙裝反了。售后服務承諾本產品一年保修，終身維護。

涼山二次壓降負載測試儀 測試步驟為了保證各測試項目的精度，必須嚴格按照測試步驟進行。壓降測試：步：將儀器上PT側的測試線和WH側的測試線均連接到被測計量裝置的PT出線端子處；（具體接線方法見后節說明）第二步：進入相應的自校界面（三線或四線）進行自校；第三步：在不關機的情況下，將儀器WH側的測試線用放線盤布線到被測計量裝置的表計的電壓接線端子；（具體接線方法見后節說明）第四步：進入相應的測試界面（三線或四線）進行測試；第五步：將測試結果打印出來，測試完成。六、使用方法1．三線壓降自校接線方法三線自校接線方法如圖十九。圖十九2．三線壓降測量接線方法三線壓降測量接線方法如圖二十。圖二十3．四線壓降自校接線方法四線自校接線方法如圖二十一。圖二十一4．四線壓降測量接線方法四線測量接線方法如圖二十二。圖二十二5．三線PT負荷測試方法三線PT負荷測試時，電壓線B相跟N相短接，鉗Ia、鉗Ic分別夾A相、C相電流，鉗Ib不夾。見圖二十三。圖二十三6． CT負荷測試方法CT負荷測試時，接線如下圖。見圖二十四。圖二十四7．四線PT負荷測試方法四線PT負荷測試時，鉗Ia、鉗Ib、鉗Ic、分別夾A相、B相、C相電流。見圖二十五圖二十五七、打印功能每做完一項試驗，按F4鍵均可將測試結果打印出來，每種項目的數據類型各有不同，此處不一一介紹。在結果查詢時按下F4鍵也可將當前正在瀏覽的記錄中的數據打印出來。八、電池維護儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。九、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查接線是否正確。4．使用有地線的電源插座。5．不能在電壓和電流過量限的情況下工作。6．儀器在室外使用時，盡可能避免或減少陽光對液晶屏直接曝曬。

涼山互感器綜合校驗裝置

涼山二次壓降負載測試儀當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。表號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。

涼山二次壓降負載測試儀一、功能特點1、自動完成三相三線或三相四線制的電壓互感器二次壓降及負荷的測量。2、自動計算三相的比差、角差、綜合誤差。3、自動完成電壓互感器和電流互感器二次回路負荷的測量。4、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。5、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。6、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。7、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。8、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。9、電池剩余電量百分數指示功能，絕非簡單的虧電報警。10、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。11、用戶可隨時將測試的數據通過微型打印機將結果打印出來。12、測試結果存儲功能，可存儲200組測試數據。13、配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。

<涼山>天正華意電氣設備有限公司 涼山互感器綜合校驗裝置

涼山二次壓降負載測試儀無線二次壓降1、功能說明該功能用來無線同步測量電壓互感器二次壓降，兩臺手持終端分別放置在電壓互感器側和電表側，可以單相測量也可以三相測量，支持三相三線制和三相四線制，如果是單相測量和三相四線制測量接線類型端都選“三相四線”，否則選“三相三線”。開機后，選中壓降測試，進入下一界面如圖所示，選擇本機是在電表端還是PT端。2、操作說明功能選擇在開機界面下，通過“←”“→”，來選擇本機是在電表端還是在PT端。然后再按確認鍵 進入“PT壓降測試”參數設置界面，如下圖所示：PT壓降測試參數設置“PT壓降測試”參數設置界面包括了“測試點編號”，“當前溫度”，“當前濕度”，“PT二次額定電壓”，“平均功率因素”，用“↑”，“↓” 來更改值，“測試點編號”和“平均功率因素”按下“↑”，“↓”鍵越久，更改的速度越快。“測試點編號”是用來區分不同測試地點的。小值是 100000，值是100600。按下“↑”，“↓”鍵來更改。“當前溫度”用于記錄測試時刻的環境溫度，小值是-20°，值是＋60°. 按下“↑”，“↓”鍵來更改。“當前濕度”用于記錄測試時刻的環境濕度。小值0％，值是 . 按下“↑”，“↓”鍵來更改。“PT二次額定電壓”用于記錄被測PT的二次額定電壓，有三個選項，分別是“100.00V”“57.72V”“33.33V”，按下“↑”，“↓”鍵來更改。“平均功率因素”是指線路平均功率因數，小值0.5，值1.0，按下“↑”，“↓”鍵來更改。可用線路的半年或一年的有功電量和無功電量求得，如果不能獲得半年或一年的數據，可用瞬時功率因素代替，計算公式為：平均功率因素 ＝ 有功電量 / √（有功電量^2 ＋ 無功電量^2）“接線類型”是指壓降測試的PT二次的接線類型 ，分為“三相三線”和“三相四線”。如果是單相測量，則選擇“三相四線”，按下“↑”，“↓”鍵來更改。

涼山二次壓降負載測試儀屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定，上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。

涼山互感器綜合校驗裝置

涼山二次壓降負載測試儀也可以使用儀器配備的5V/3A交流電源適配器供電。三、測量接線1、Y型接線將Un接線端子（導線顏色為黑色）夾到要測量的電壓信號的零線上，U1，U2，U3電壓接線端子（導線顏色分別為黃，綠，紅色）夾到ABC三相相線上； 如只需測量一相電壓，將Un接線端子夾到零線上，U1接線端子夾到待測相線上；如測量兩相電壓，將Un接線端子夾到零線上，U1，U2接線端子夾到待測相上。電流鉗側面的箭頭標示了電流的流向。將I1，I2，I3電流鉗（鉗子線上的顏色圈依次為黃，綠，紅色）夾到ABC三相相線上；如只需測量一路電流，I1電流鉗夾到該路電流線上；如測量兩路電流，將I1，I2電流鉗夾到待測電流線上。2、△型接線將Un接線端子（導線顏色為黑色）夾到B相上，U1和U3電壓接線端子（導線顏色依次為黃，紅）夾到A相和C相上。電流鉗側面的箭頭標示了電流的流向。將I1，I2，I3電流鉗（鉗子線上的顏色圈依次為黃，綠，紅色）夾到ABC三相相線上基本操作說明1、儀表開機儀器在關機狀態下，長按 鍵約3秒鐘，儀表上電。儀表首先顯示“開機界面”約8秒，然后會切換到“主菜單頁面”如下圖所示：2、儀表關機儀器在開機狀態下，長按 鍵約3秒鐘，儀表關機。

涼山二次壓降負載測試儀電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。16、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

涼山二次壓降負載測試儀操作方式一、旋轉鼠標使用方法旋轉鼠標有三種操作狀態：“左旋”，“右旋”，“按下”。使用鼠標的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。數據輸入：將光標旋轉移動到需要修改數據的選項上，按下鼠標即進入數據的修改區，左旋或右旋鼠標即可進行該數字位的增減設定。按下鼠標確認該位的修改結果，逐位修改完畢后，當光標增大為全光標后即完成了整個數據區的設置，此時旋轉鼠標可將光標移到需要修改的地方，選擇開始試驗或返回。主菜單 （見圖2）主菜單共有“CT”、“PT”2種選項，可以使用旋轉鼠標進行選擇和設置。參數設置：編號：(0000～9999)、上述設置項將在打印和保存時為索引信息方便用戶查詢。圖2 ，主界面，接線圖三、CT負荷試驗1、參數設置在CT測試主界面中，選擇進入“負荷”試驗界面（如圖4），設置二次側額定電流： 1A或5A。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存打印”及“返回”選項進行下一步操作。圖4，CT負荷測試界面 ，PT負荷接線圖四、PT負荷試驗1、參數設置在PT測試主界面中，選擇進入“負荷”試驗界面（如圖5），設定好額定二次電壓值：100V、100/√3、100/3。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存“打印”及“返回”選項進行下一步操作。五、數據查詢在測試主界面中，選擇進入“數據查詢”試驗界面（如圖6），可以選擇 “上頁“下頁返回”選項進行相應操作。圖7為調出所保存的測試結果界面。 圖6，數據查詢界面 調出結果界面附錄附錄一、更換打印紙首先斷開電源，按下打印機上的彈簧按鈕，將打印機面板打開，取出卷軸，將新紙卷放進打印機，注意光面朝外（指甲輕劃有黑色痕跡），抽出少許紙，按下面板。如果打印情況正常，但是紙上沒有文字或曲線，說明紙裝反了。售后服務承諾本產品一年保修，終身維護。
