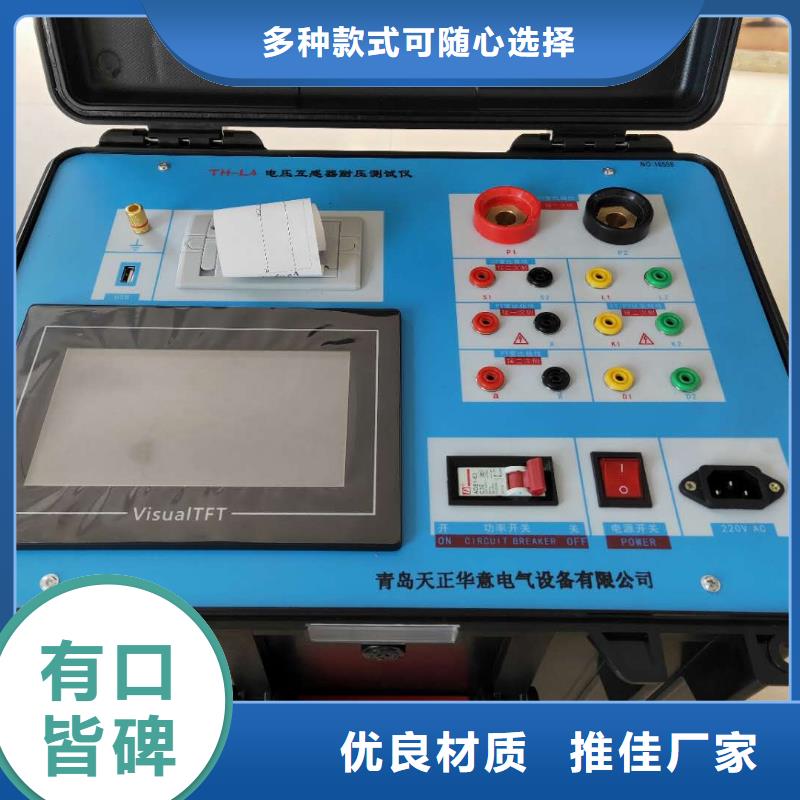

涼山互感器綜合測試儀主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有八個可選項，分別為：CT規程測試、CT單點測試、CT直阻測試、CT變比粗測、PT變比極性、國標查詢、歷史數據、系統設置。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘CT規程測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。頂端顯示欄顯示出設備名稱和編號、當前的日期和時間；底端欄為提示行，提示出當前選項的功能。各功能選項的用途分別為：?CT規程測試：按互感器檢定規程對被測CT進行各負荷點校驗，給出檢測結果。?CT單點測試：對被測CT進行自選負荷點校驗，給出檢測結果。?CT直阻測試：對被測CT的直流電阻進行測量。?CT變比粗測：對被測CT進行變比值的粗略測量。?PT變比極性：對PT進行變比和極性的近似測量。?國標查詢：儀器內置互感器校驗的標準，通過次界面可以查閱相關的標準要求。?歷史數據：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?系統設置：生產廠商調試用界面，用戶不需了解。2、CT規程測試界面在選中‘CT規程測試’功能時，進入規程測試設置屏。如圖4所示：圖4、CT規程測試參數設置界面參數設置屏可見，項目有：試品編號、試品型號、額定電流、額定負荷、CT_變比、CT_精度、功率因數、設置日期、設置時間、開始規程測試；同時還給出具體接線圖。各項參數的含義和作用如下：?試品編號：對被測CT人為的進行編號，以便查詢方便，多可設置12位數字或字母。?試品型號：被測CT的型號，多可設置12位數字或字母。?

涼山互感器綜合測試儀 勵磁電壓：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始測試。 試驗時，光標在“開始”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖25，PT勵磁特性參數設置界面 圖26，PT勵磁特性接線圖3）、PT（勵磁）測試結果操作說明請參考8頁CT測試結果說明3、PT退磁試驗 圖27，PT退磁界面 參數設置在PT測試主界面中，選擇進入“退磁”試驗界面（如圖27），設置額定二次電壓值：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始退磁。

涼山互感器綜合測試儀儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。圖6，CT電流法變比極性測試界面 2：電壓法變比極性測試。1）參數設置： 在CT主界面中，選擇“變比極性”后，進入測試界面見圖7，設置 二次側額定電流： 1A或5A。2）試驗： CT一次側接L1、L2，CT二次側接K1、K2，不檢測的二次繞組不用短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，試驗即開始。圖7，CT電壓法變比極性測試界面8.4、CT二次回路試驗 1）參數設置：在CT主界面中，選擇“二次回路”后，進入測試界面（圖8），設置好設定電流值：0～600A。2）試驗： CT一次側接P1、P2，CT二次側接二次負載。設置好通流電流后，合上功率開關，點擊“開始”選項，，試驗即開始，電流保持時間以進度條顯示(0～200A:保持5分鐘；大于200A～300A：保持1分鐘；大于300A：保持3秒鐘)。圖8、CT二次回路測試界面 8.5、CT交流耐壓試驗1）參數設置：　在CT主界面中，選擇“交流耐壓”后，進入測試界面（圖9），設置好設定電壓值：0～3000V。2）實驗：被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。圖9，CT交流耐壓測試界面 9.PT測試9.1、PT勵磁特性測試1)、參數設置在PT測試主界面中，選擇進入“伏安特性”試驗界面（如圖10），勵磁電流（0～20A）：輸出電流為儀器輸出的設置電流，如果試驗中電流達到設定值，將會自動停止升流。通常1A即可測試出拐點值。勵磁電壓：100V、100/√3、100/3、150V、220V。2）、試驗：測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選擇“開始” 選項后，即開始測試。

涼山互感器綜合測試儀 勵磁電壓：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始測試。 試驗時，光標在“開始”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖25，PT勵磁特性參數設置界面 圖26，PT勵磁特性接線圖3）、PT（勵磁）測試結果操作說明請參考8頁CT測試結果說明3、PT退磁試驗 圖27，PT退磁界面 參數設置在PT測試主界面中，選擇進入“退磁”試驗界面（如圖27），設置額定二次電壓值：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始退磁。

涼山互感器綜合測試儀試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖31）。按下 “打印”即可打印出測試結果， “保存”即可保存測試結果， “退出”可返回至參數設置菜單。如果顯示均為9，則說明誤差超出顯示范圍，請檢查設定值。圖30 ，PT角差比差測試界面圖31，PT角差比差測試結果界面5、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖32），設置好設定電壓值：0～1000V。2）、實驗：參照圖33接線，被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖32，PT交流耐壓測試界面 圖33，PT交流耐壓接線圖6、PT負荷試驗1）、參數設置：　在PT測試主界面中，選擇進入“負荷”試驗界面（，設置額定二次電壓值：100V、100/√3、100/3、150V、220V。2）、試驗：　測試儀的K1、K2為電壓輸出端，參照圖35進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，合上功率開關，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。

涼山互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

涼山互感器綜合測試儀退磁過程中時，光標在“開始”選項上，并不停閃爍，當測試儀檢測完畢后，，裝置退磁會自動停止，界面提示“退磁完畢”。3、PT變比極性試驗 1）參數設置：測試界面見圖28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： 參照圖29進行接線，PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果?？梢赃x擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖28，PT變比極性測試界面 PT變比極性（角差比差）接線圖4、PT角差比差試驗1）參數設置：在PT測試主界面中，選擇進入“角差比差”試驗界面（如圖30），（注：應參照互感器銘牌上的實際額定變比值設定）額定一次： 3～500KV額定二次： 100V、100/√3、100/3、150V、220V額定負荷：互感器容量。實際負荷：根據額定負載的設定，可自動計算滿載與輕載兩種狀態值（輕載為滿載的25％）。2）試驗：參照圖29進行接線，PT一次側接A、X，CT二次側接a、x。設置參數后，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始。

涼山互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。
