涼山局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件：戶內海拔高度不超過1000米環境溫度：-25℃～＋40℃相對濕度：≤90％（20℃）時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V，額定輸入電流394A額定輸出電壓300kV，額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V，控制臺設有手動升壓，耐壓自動計時，耐壓計時結束后自動降壓至零位，另外本控制臺有調壓器零位啟動和過流、過壓保護，控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓單相380V額定輸入電流395A額定輸出電壓0～420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A，阻值5KΩ六、LBQ-150/0.38濾波器額定電流：395A，額定容量：150kVA

涼山數字智能局部放電檢測儀2023已更新(今日/提純) <涼山>天正華意電氣設備有限公司

涼山局部放電檢測儀多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。

涼山局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀取；本裝置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠對每一個所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。

<涼山>天正華意電氣設備有限公司 涼山數字智能局部放電檢測儀2023已更新(今日/提純) <涼山>天正華意電氣設備有限公司

涼山局部放電檢測儀 成套設備的檢查和連接1、成套設備到達用戶后檢查各部件外觀是否完好無損。2、用搖表和直流電阻測試儀測量變壓器的絕緣電阻和直流電阻與出廠試驗報告是否相符。3、各部件按主回路原理圖連接可靠。成套設備的操作說明1、合上控制臺電源，打開鑰匙開關，此時停止指示燈及高壓電壓表數碼管亮；2、將試品所需耐壓時間設定好（調面板上時間繼電器拔盤）；3、按下啟動按鈕，啟動燈亮，停止指示燈滅；4、按下升壓按鈕，升壓指示燈亮，當電壓要到所需電壓值時，點動按升壓按鈕到所需耐壓值，按下耐壓計時按鈕，耐壓計時開始，時間到后調壓器自動降壓到零位，按停止按鈕，再按一下耐壓計時按鈕，關閉鑰匙開關，切斷所有電源，耐壓試驗結束； 5、在升壓過程或耐壓計時過程中，如試品擊穿、變壓器過載或變壓器過壓時，過壓過流保護動作，自動切斷主電源，調壓器降壓到零位，再按啟動按鈕，可繼續升壓，若不升壓就切斷所有電源，檢查試品；6、如需再次試驗，重復操作步驟2~4。7、如需做局放試驗時請參考局放儀使用說明書。注意事項1、本設備只能短時運行（額定容量下30分鐘）；2、此套設備為高壓設備，故每次使用前將設備外表面灰塵擦干凈，保持環境清潔；3、高壓危險，試驗時人員遠離試驗區域；4、所有設備及試品須接地牢靠；5、變壓器高壓尾須直接接地或經電流表、互感器接地；6、測量線圈有一端必須接地且嚴禁兩端子短路；7、定期檢查調壓器傳動部件和上、下限位開關是否正常；8、使用過程中如出現異常情況，即該停電檢查，若不能解決，請與我公司及時聯系處理。青島天正華意電氣設備有限公司

涼山局部放電檢測儀公司簡介青島天正華意電氣設備有限公司位于青島平度市，是一家致力于電氣設備與自動化裝備的研發、生產、銷售及服務的科技型企業，主要產品包括：電力系統智能化在線監測設備和各類檢測儀器、保證電力系統可靠運行的裝備，廣泛應用于供電系統、發電系統、鐵路、石化、鋼鐵等眾多領域，公司曾參與、承擔過多項攻關課題，并得到用戶的充分認可。目前已擁有多個產品系列，具備完全自主知識產權，并達到國內外領先水平。公司將人才隊伍建設和科技創新作為企業發展的核心動力。目前青島天正華意電氣設備有限公司生產的手持式局部放電分析儀及局部放電在線監測、密度在線監測、無線測溫等系列產品，在國內中高端市場已占有優勢，公司技術研發團隊從事GIS、電力變壓器等高壓電氣設備的局部放電研究已有多年歷史，在放電機理、形成原因、檢測方法等方面都有較深入的研究，關鍵技術和產品已達到國際先進水平，公司擁有自己的研發基地，在研發和技術應用實踐中，我們積累了大量經驗數據和經典案例，在為用戶提供先進、可靠、實用產品的同時，也為用戶提供的技術支持和問題咨詢服務及整體解決方案。

涼山數字智能局部放電檢測儀2023已更新(今日/提純) <涼山>天正華意電氣設備有限公司

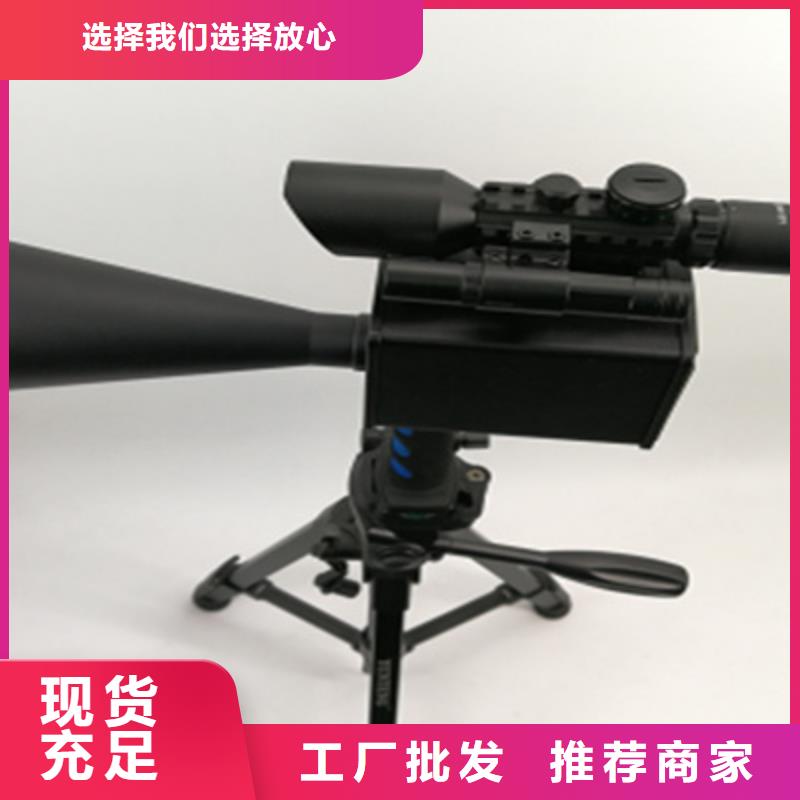

涼山局部放電檢測儀歷史記錄查看點擊【歷史記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型同步方式設備名稱任務編號、時間、單位局放值背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。 外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在系統設置里，將觸發方式改成外同步，將無線同步發射器接到試驗電源上，點擊運行，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的表示進行接線。傳感器的使用?TEV傳感器TEV傳感器能夠感應出開關柜金屬柜體上的暫態電壓形成一定的高頻感應電流。使用時將TEV傳感器緊貼在金屬柜體上。TEV傳感器?非接觸式超聲傳感器使用非接觸式超聲傳感器是對發生局放時在空氣中傳播的超聲波進行檢測。要求放電源與傳感器之間必須有良好的空氣路徑，對于封閉良好，無氣孔及空氣間隙的開關柜將無法檢測。使用時將傳感器吸附在開關柜體上，防止超聲移動產生干擾信號，并將超聲探頭對準設備的縫隙處進行檢測。非接觸式超聲傳感器?接觸式超聲傳感器接觸式超聲傳感器使用時在超聲傳感器上涂抹耦合劑，將傳感器放到傳感器支架內，并用繃帶固定在GIS上的被測位置。

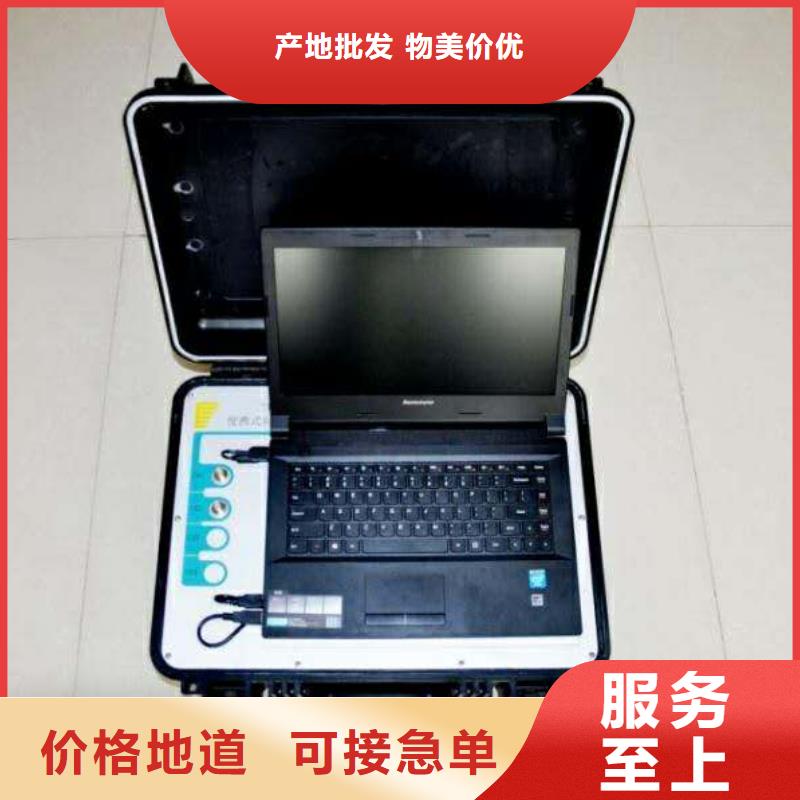

涼山局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要！！以第2個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載。“粗調”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好。“FH”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因為這樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因為試品的不同，整個試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。

涼山局部放電檢測儀在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所至需幅值）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間；并在這段工作時間內將示波屏的相應顯示區加亮，它可以避開固定相位的干擾，這是常規的放電量測試方法。用JZF型校正脈沖發生器注入試品CX——已知電量時，調節放大器細調旋鈕使放電量表顯示的值與注入電量一致，就可以在加電壓試驗時直接在表上讀出被測放電量，無須進行計算，十分方便。試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號，可在示波屏上顯示零標脈沖，試驗電壓大小可由KV表顯示。結構性說明本儀器為臺式機箱結構，儀器操作面分前面板及后背板兩部分，各調節元件的位置見圖二所示。儀器上、下蓋板均可折卸，以便維修。儀器內六塊印刷線板QF（前放）、ZF（主放）、FJ1、FJ2（峰檢）、WY（電源板）及XS（顯示單元）均為插拔式。儀器采用液晶顯示器，并從電路設計上挖掘潛力，終使JF－2010多通道成為一種功能多樣，使用方便的真正小型化局部放電檢測儀。

<涼山>天正華意電氣設備有限公司 涼山數字智能局部放電檢測儀2023已更新(今日/提純)

涼山局部放電檢測儀測量US試驗有4種顯示圖：波形圖，幅值模式和脈沖模式，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區顯示正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行US試驗相關參數設置。?數據區顯示當前測量過程中的有效值、背景值、50Hz、100Hz和當前值。?圖表區波形圖—波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。連續模式—連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法。可迅速檢測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。 脈沖模式—GIS 等設備中顆粒在電場的作用下會升起而跳動。顆粒運動時會產生聲音。脈沖圖譜檢測用于測量顆粒的飛行時間。系統測量脈沖信號之間的間隔，并根據幅值及時間間隔，用圖譜中的一個點表示出來，終進行脈沖分布統計。
