涼山數字式電能表校驗儀型號齊全

涼山三相電能表校驗裝置功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。6、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。可同時檢測主副表的誤差。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。

涼山三相電能表校驗裝置 儀器操作流程儀器使用中嚴格按照操作流程進行開啟儀器電源→接好儀器端測試線→接電能表端測試線及鉗表→設置檢驗參數→校驗→拆除電能表端測試線→關閉儀器→拆除儀器端測試線。注：鉗表“＋”為電流進、“-”為電流出鉗表中間顏色代表相別：黃-A 相、綠-B 相、紅-C 相2.5 接線校驗三相三線制電能表接線方法:在測三相三線電能表時，儀器的Ua、Uc、COM(三相三線測量時 B 相電壓必須接到電壓端子的公共端COM)電壓端子分別接入所測電能表Ua、Uc、Ub，儀器A、C相電流端接入電能表Ia、Ic脈沖輸入裝置接入電能表光電插座。如圖：校驗三相四線制電能表接線方法:在測三相四線時，將儀器的Ua、Ub、Uc、COM電壓端子分別接入所測電能表Ua、Ub 、Uc、COM；儀器A、B、C相電流端接入電能表Ia、Ib、Ic；脈沖輸入裝置接入電能表光電插座。如圖：校驗單相電能表接線方法:任選儀器A、B 、C 相電壓端一相接入所測電能表“火”線，U0接入“0”線；任選A、B、C相電流鉗表中一支夾到電能表電流線；脈沖輸入裝置接入電能表光電插座。注：1、當儀器從火線的進線口取電壓時，鉗表應接到火線出線上，否則會影響校驗誤差準確度；2、當儀器從火線的出線口取電壓時，鉗表應接到火線進線上，否則會影響校驗誤差準確度。如圖(從火線的進線口取電壓)：如圖(從火線的出線口取電壓)脈沖輸入連接根據采用的校驗方式，把相應的脈沖輸入裝置（光電采樣器、手動開關或電子式電能表脈沖輸入插頭）連接至光電頭插座。同時校驗主副表以三相四線表為例在同時校驗主副表時，除脈沖接線以外其他的接線三相四線的接線一樣(請查看三相四線的接線方法)脈沖接線方法，脈沖采集線1接到主表上，脈沖采集線2接到副表上）

<涼山>天正華意電氣設備有限公司

涼山三相電能表校驗裝置?電能表誤差校驗在確保電壓、電流通道接線正確，脈沖采集接線正確的情況下，在“綜合界面-校表設置”界面單擊“誤差測試”觸摸按鍵，進入“綜合界面-誤差測試”界面，如圖2.6.1-1所示，開始對被校電能表進行誤差校驗。開始檢驗后，設定的圈數將會遞減，減至0的時候，會計算電能誤差，并且重新恢復設定的圈數，重新進行圈數遞減。一直到再次減至0，重新計算電能誤差。圖2.6.1-1 綜合測試-誤差測試界面?保存校驗結果當被校驗電能表的誤差穩定，并確認正確的反應了被校表的實際情況，需要保存測試數據時，單擊界面的“保存數據”觸摸按鍵，進行數據保存。保存的數據主要有該電能表的校表參數、當前電壓、電流、功率等電測參數，向量圖及接線判別結果、5次電能表誤差、當前六路諧波、當前時間等數據。每條記錄是以電表編號為基準的，所以為了防止記錄的覆蓋，保存不同的記錄，請修改電能表編號。?拆除測試線、關閉工作電源當采用市電供電時，先拆除電壓、電流、脈沖等測試線。然后關閉電源，拆除電源線。如果采用測試電網的電壓通道供電，則先關閉電源開關，在拆除電壓、電流、脈沖等測試線。

<涼山>天正華意電氣設備有限公司 涼山數字式電能表校驗儀型號齊全

涼山三相電能表校驗裝置?電能表誤差校驗在確保電壓、電流通道接線正確，脈沖采集接線正確的情況下，在“綜合界面-校表設置”界面單擊“誤差測試”觸摸按鍵，進入“綜合界面-誤差測試”界面，如圖2.6.1-1所示，開始對被校電能表進行誤差校驗。開始檢驗后，設定的圈數將會遞減，減至0的時候，會計算電能誤差，并且重新恢復設定的圈數，重新進行圈數遞減。一直到再次減至0，重新計算電能誤差。圖2.6.1-1 綜合測試-誤差測試界面?保存校驗結果當被校驗電能表的誤差穩定，并確認正確的反應了被校表的實際情況，需要保存測試數據時，單擊界面的“保存數據”觸摸按鍵，進行數據保存。保存的數據主要有該電能表的校表參數、當前電壓、電流、功率等電測參數，向量圖及接線判別結果、5次電能表誤差、當前六路諧波、當前時間等數據。每條記錄是以電表編號為基準的，所以為了防止記錄的覆蓋，保存不同的記錄，請修改電能表編號。?拆除測試線、關閉工作電源當采用市電供電時，先拆除電壓、電流、脈沖等測試線。然后關閉電源，拆除電源線。如果采用測試電網的電壓通道供電，則先關閉電源開關，在拆除電壓、電流、脈沖等測試線。

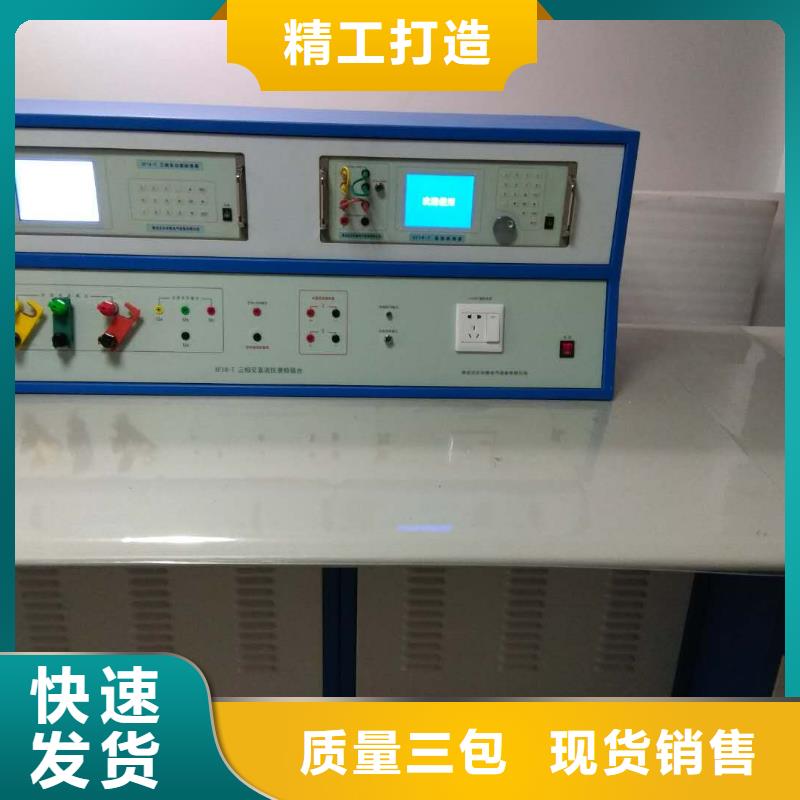

涼山三相電能表校驗裝置多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。一

涼山數字式電能表校驗儀型號齊全

涼山三相電能表校驗裝置 注意①由于電源中預置有10％的三次諧波，所以在諧波設定中若不含三次諧波，一定要將三次諧波幅度設置為0；②當輸出諧波需要重新設置時一定要將原來已設定的諧波再重新設置；③在“諧波”狀態下不能使用“同步”鍵；④諧波設定后，輸出波形由于含有諧波，這樣，同樣的交流輸出峰值所對應的有功值與諧波時不同，如果在無諧波是調節電位器使顯示，加上諧波后，要獲得的輸出，必須重新調節電位器的位置。由于上述原因，在設定諧波比例較大時直接起動輸出可能會因為波形超出動態范圍而報警，因此在起動諧波輸出前應將電位器輸出旋到小，等起動后再準確調節電位器位置。9、標準偏差計算JYM-3(6)系列產品，高于0.05級的裝置，具有計算被校表標準偏差估計值的功能。裝置在“校值”狀態P顯示轉為顯示標準差估計值S％，S％按照5次相對誤差測量結果計算。10、功能選擇之間的關系在鍵盤上可選擇的功能包括：功率、電能、校值、潛動、自動、選點、諧波、諧值、校驗值11個狀態，其中自動、諧波有些特殊，其余九個狀態可以隨時通過按健轉換。諧波狀態是指電源輸出諧波，同步以外任何一種功能狀態都可以在諧波狀態下進行操作。

涼山數字式電能表校驗儀型號齊全

涼山三相電能表校驗裝置主表常數 — 指被測主表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表常數 — 指被測副表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。主表圈數 — 設置主表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表圈數 — 設置副表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。

涼山數字式電能表校驗儀型號齊全

涼山三相電能表校驗裝置 電表編號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。輸入方式分為兩種：1)通過儀表鍵盤直接輸入。把光標移到電表編號選項，連按兩下確認鍵，進入鍵盤輸入狀態。2)通過掃描槍掃描條形碼輸入。 掃描槍為選配，通過串口與現場校驗儀連接。連接掃描槍，把光標移到電表編號選項，按下確認鍵進入掃描狀態，掃描槍掃描條形碼成功指示燈變綠，電表自動輸入編號。485規約 — 指進行RS485端口檢測時對被測表所執行的通訊規約版本進行選擇，包括二種：DL645-1997和DL645-2007兩種。設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。485速率 — 指進行RS485端口檢測時對被測表所執行的通訊速率進行選擇，設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。（3） 電氣測試界面圖五、電氣測試屏此屏顯示出當前測量的三相電壓幅值三相電壓電流之間的夾角三相有功功率數值、三相無功功率數值（相視在功率數值以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變為刷新狀態。（4） 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。
