樂山變壓器變比測試儀尊敬的用戶：感謝您選擇了多功能變比測試儀，為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

樂山變壓器變比測試儀參數設置屏在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、接線方式、設置日期、設置時間、界面風格。顯示屏下一行為提示行，提示操作人員如何進行操作，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比?接線方式：預設變壓器的接線方式，不影響測試，顯示于測試結果中?設置日期：設置當前的日期?設置時間：設置當前的時間?界面風格：改變界面顏色搭配風格，有藍白和黑灰兩種圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【?】鍵進入如圖五所示的接線提示屏，操作人員須按照圖示進行接線。

樂山變壓器變比測試儀單相測試在“直阻參數設置”屏下“測試相別”項中選擇單相相別相后，可進行所選相的單相測量。例，選擇測量“AB”相（見圖十）。圖十充電完成后，儀器自動進行測量（見圖十一）。圖十一屏幕中間顯示測量結果，底部顯示可操作菜單：?重新測試：儀器重新采樣電流電壓值進行測試。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。此時按“取消”鍵，儀器將停止測試，并開始放電（見圖十二）。圖十二放電完成后，儀器自動返回直阻參數設置屏。5.3.2.3三相Yn測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Yn”測試相后，可進行Yn型繞組的三相測量，在進行三相測量前需選擇是否啟用中性點校正功能（見圖十三）。圖十三如選擇啟用中性點校正功能，儀器將先測量單相AO數據暫存，然后再進行三相測量，使用暫存的AO數據進行中性點校正，使三相測量數據更接近單相法測量的數據；如不啟用該功能，儀器將直接進行三相測量，速度更快，只是數據與單相測量數據差異稍大一些，但是對于三相不平衡率影響微乎其微。本說明書只以帶中性點校正功能的測試方法加以說明，不帶中性點校正功能只需跳過單相測量步驟即可。

樂山變壓器變比測試儀操作使用說明 5.1 測試接線根據被試試品的情況正確連接測試線。5.1.1 變比測試接線（只測變比項目試驗）5.1.1.1單相變壓器或單相PT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的高壓端；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的低壓端。5.1.1.2單相CT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的二次側；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的一次側。5.1.1.3三相變壓器測試接線高壓測試端測試線（較長）的黃、綠、紅測試鉗接被測試品高壓端的A、B、C套管；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.2 直阻測試接線（只測直阻項目試驗）高壓測試端測試線（較長）的黃、綠、紅、黑測試鉗接被測試品高壓端的A、B、C、O套管（如無中性點O套管，將黑色測試鉗懸空即可）。；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.3 直阻＋變比測試接線同直阻測試接線。5.2 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

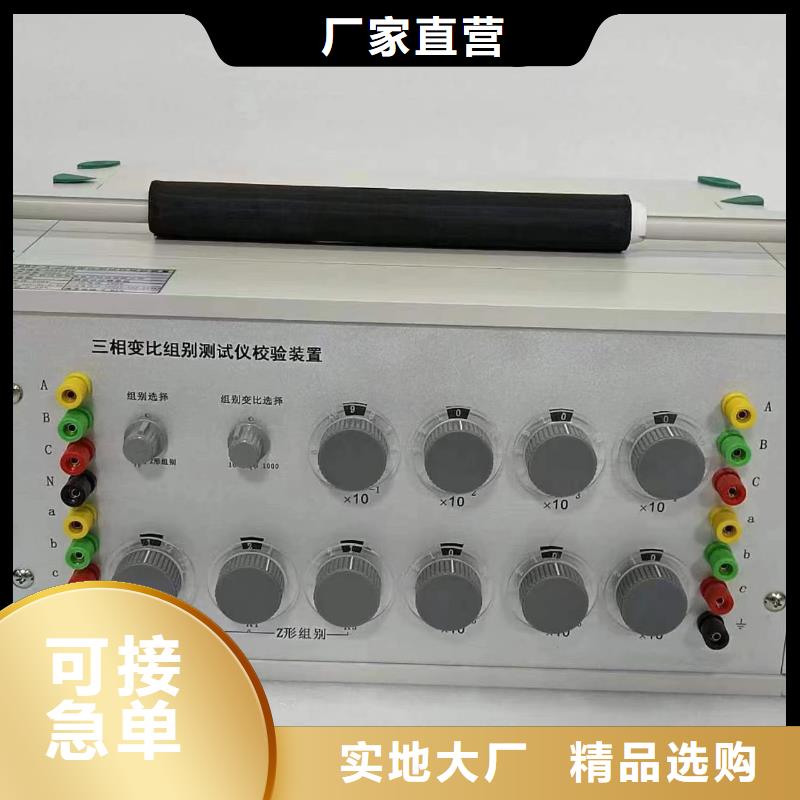

樂山變壓器變比測試儀三相變壓器聯結組，K2”，“K1”開關具體置數見“組別開關選擇表”部分。“組別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z，D/y時，可用“組別選擇”開關，連接組別開關“K1”，“K3” 用來完成。例如；需設置聯結組別為Y/y-0組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“1”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/d-0組別變比為100時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“100”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“3”檔位。例如；需設置聯結組別為Y/d-1組別變比為1000時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“1000”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/y-5組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“10”檔位，“K1”置“3”檔位。例如；需設置聯結組別為D/z-0時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“3”檔位，“K3”置“1”檔位。例如；需設置聯結組別為Y/z-1時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“2”檔位，“K3”置“1”檔位。其它設置可以依次類推完成。注意事項1、設備使用時，先根據需要查表，開關設置出需要的聯結組別，再用儀器加壓進行校準，在校準過程中不能更換連接導線和改變開關置數。2、變比校準時，輸入電壓不大于240V，組別校驗時輸入電壓不大與250V。3、請不要自行對本設備進行任何的開箱維修操作，否則將失去保修資格，出現儀器不正常工作現象請聯系公司維修部門。

樂山變壓器變比測試儀編號 說明試品編號 設置本次試驗的試品編號。額定高壓額定低壓 設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接 設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。聯結組別 設置所測試品的聯結方式和聯結組別。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如編號 說明聯結組別 果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。測量方式 選擇不同的測量方式。三相變比：根據設定的高、低壓聯結方式和組別，三相同時測量變比。組別測試：只測量聯結組別。三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量。小提示：此功能方便只針對某一相進行測量、檢測，節約時間。2 二級操作目錄，對應一級操作目錄的設置參數，通過“上下”鍵修改參數。小提示：光標在二級操作目錄下，可按“確認”或“取消”鍵將光標快速跳轉到一級操作目錄。 3 對所選功能的解釋說明。4 光標在此處時，按“確認”鍵啟動測量。

樂山變壓器變比測試儀尊敬的用戶：感謝您選擇了多功能變比測試儀，為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

樂山變壓器變比測試儀一、功能特點1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1％、對稱度優于0.05％）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。3、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的顯示出變壓器連接組別情況。5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

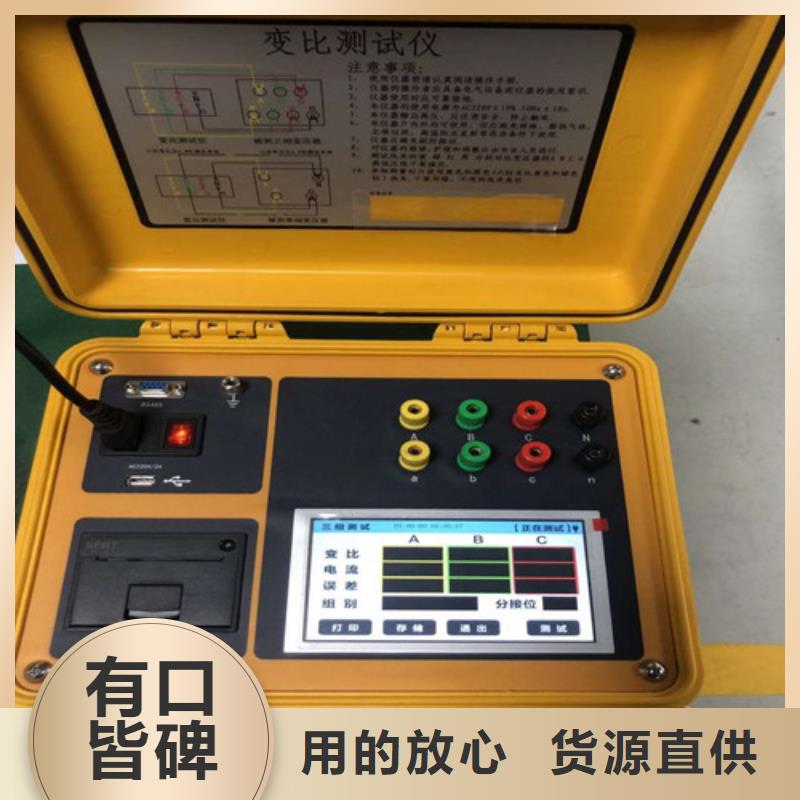

樂山變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

樂山變壓器變比測試儀主要功能與特點：1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。2.可自動測量三相、單相變壓器變比，并可計算變比誤差。3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。11.可支持藍牙或串口打印機現場打印記錄。
