樂山臺區識別儀 數據查詢及操作單擊主菜單“數據管理”-〉“數據查詢”，打開“數據查詢”窗口，可以通過“測試時間”、“臺區變壓器編號”、“用戶電表編號”、“電表量程”四項來查詢數據庫中的數據。由于臺區內數據記錄一般都比較多，難以在該數據窗口中完全顯示，有些數據并未在該窗口中顯示，但是打印時，可以完全打印。如需要打印某臺變中的電表詳細記錄時，選中臺變記錄，單擊“打印”按鈕（或者，直接在記錄上雙擊鼠標），將打開打印報表的預覽窗口。單擊預覽窗口的打印機按鈕，便可以打印該報表了。報表內容非常詳細，包括所打印臺變中電表的詳細信息和統計結果等記錄數據。當需要刪除某臺變的所有記錄時，選中那條記錄，單擊上方的“刪除”按鈕，便可刪除該臺變中的所有記錄。如只是要刪除某臺變中的一條電表記錄時，請在電表詳細記錄中選中要刪除記錄，單擊右下方的“刪除”按鈕，便可刪除該條電表記錄，同時，其所在變壓器的統計數據將改變。數據刪除后無法恢復，請謹慎操作！此外，該頁面可以顯示變壓器各相中所按電表的數量、以及各相中各種量程的電表的數量。單擊“顯示統計數據”按鈕即可顯示。

<樂山>天正華意電氣設備有限公司

樂山臺區識別儀 技術指標1、臺區測試部分通訊方式：特種負荷信號傳輸，距離：≥5km電流測試距離：≥5km識別周期：≤6秒測試成功率：分支識別數量：單主機3路（多主機方式可擴展18路）鉗型電流互感器：750A/1500A柔性電流鉗50mm卡鉗(50A/100A/250A/500A)（選配）2、電參量測量部分電壓：±0.2％ 電流：±0.5％功率：±0.5％ 頻率：±0.02Hz相位：±0.2°3、電能質量部分電壓諧波測量次數：2－51電流諧波測量次數：2－51諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％4、工作環境工作環境溫度：-30℃~60℃工作環境濕度：≤95％RH工作電壓：AC220V±10％5、絕緣⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。6、重量重量：1Kg7、單機體積體積：25cm×16cm×6cm三、結構外觀1、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正面試圖儀器上方是液晶顯示器，下方是按鍵區，頂端為接線部分，包括：電壓輸入端子UA、UB、UC、UN；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；保險座。打開支架后右側下部為其他接口部分，包括：232串行口（用于上傳保存的數據至計算機）；充電器接口為預留口（本機不帶電池），用于連接充電器；USB接口，通過U盤，可將儀器內存儲的數據文件拷貝到電腦。

樂山臺區識別儀 隨著電力系統的發展，配電網絡的改造、新建、拓展，一些問題凸顯出來：由于我國電力線路的新舊程度不同，尤其新老城區結合部、城鄉結合部、農村等地方存在低壓供電線路錯綜復雜、相鄰臺區互相交叉，臺區范圍的準確劃分非常困難。電力系統近幾年加大了管理方法的科學化、責任化、精細化，對配電變壓器臺區管理實施了責任到人的辦法。為了解決這些問題，市場上出現了一些用于臺區用戶識別的設備，但由于其技術水平有限，采用的測試方法有漏洞，會出現錯判、漏判等現象。針對上述情況，我公司傾力打造的智能雙向臺區分支識別儀應運而生。這是一款集臺區用戶識別、線路分支識別、臺變間電氣獨立性測試、基礎電參量測試、電壓電流諧波含量測量等功能為一體的高精度測試儀器。該儀器采用目前行業內進的特殊過零低頻載波技術以及脈沖電流發射、檢測技術，能有效保證測量半徑足以覆蓋各種供電距離的臺區用戶的準確識別，絕不存在多臺變短距離共高壓情況下電力載波存在串擾，傳輸距離近，受負荷影響大，共電纜干擾等問題；識別成功率可達。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。

<樂山>天正華意電氣設備有限公司
樂山采購智能電能質量分析儀必看-值得信賴 <樂山>天正華意電氣設備有限公司

樂山臺區識別儀 低壓計量，涉及到每一戶基本居民用戶的用電結算收費問題。然而在居民配網用電的100米上，仍然存在一定數量的錯亂情況。由于分段屬權管理，導致可能存在電能表與用電業主不對應的尷尬情況發生。無形中增加電網客服的投訴情況。我公司根據多年的現場工作經驗，結合自身技術水平，研發了本款用戶表計接線檢測儀。專項用于解決此類問題。儀器由主機、從機組成。主機負責發送電力載波信息、檢測電流脈沖信號，根據主機接入的電參信號以及檢測到的電流脈沖信號來判定分機所處的位置情況。分機負責接收主機發送來的電力載波信號，根據需要發送脈沖電流，并接收主機的應答信息，對主機返回的信息進行顯示。儀注意事項1、由于儀器的測量是在被測試品帶電的情況下進行的，因此，要格外注意操作的。接線時操作人員應帶絕緣手套。2、要遠離被試品的高壓側，保持足夠的距離，以免發生觸電。3、鉗形互感器是高精密的測量互感器，一定要注意輕拿輕放，避免磕碰、摔壞，否則會影響測試精度。鉗形表切口面需保持干凈、光潔，不要污染其它雜物，以保證鉗形表閉合良好。4、測試開始前請輸入正確的設置參數，否則可能會造成數據結果偏差或錯誤。

樂山臺區識別儀注意：電壓測試線接線時先接零線再接火線，且相別必需要對應，否則影響測量準確度。4.2 開機圖6 主機主界面開機進入主界面（如上圖），項為表戶識別，按1鍵或按上下鍵把光標移到到項再按確定，進入表戶識別界面。（按鍵時手指不要松開，等界面有反應后在離開）。 表戶識別：用于設置載波開、關及顯示檢測到的電流信號；電流量程：用于設置電流量程及測試方法；主機編號：設置所在主機的編號及分機數量；電參顯示：顯示被測點的電壓電流；極性判別：用于檢查現場接線正確與否；(電流檢測要求電壓和電流必須一一對應）信號測試：信號測試；硬件測試：硬件測試。4. 3 表戶識別載波發送：表示當前電力載波通訊的狀態。按“開始/結束”鍵可切換載波發送狀態?！癘K”表示發送電力載波信號；“NO”表示停止發送電力載波信號；圖7電流次數：用來顯示收到的有效電流脈沖組次數；相別：用來顯示一次收到的有效電流脈沖信號所屬的相別信息。按返回鍵進入主界面。

<樂山>天正華意電氣設備有限公司

樂山臺區識別儀第三章 技術參數3.1、測量標準?《GB/T 15945-2008 電能質量 電力系統頻率允許偏差》?《GB 12325-2008 電能質量 供電電壓允許偏差》?《GB/T 15543-2008 電能質量 三相電壓允許不平衡度》?《GB/T 18481-2001 電能質量 暫時過電壓和瞬態過電壓》?《GB/T 14549-93 電能質量 公用電網諧波》?《GB 12326-2008 電能質量 電壓波動與閃變》?《GB 24337-2009 電能質量公用電網間諧波》?《電能質量測試分析儀檢定規程》?《GB/T 19862-2005電能質量監測設備通用要求》?《Q/ZDJ 31-2005電能質量分析儀訂貨技術條件》3.2、測量精度?電壓(電流)諧波測試 A級?電壓偏差誤差 ≤0.2％?電網頻率誤差 ≤0.01Hz?三相電壓不平衡度誤差 ≤0.1％?基波電壓(電流)相位誤差 ≤0.50度?短時閃變值誤差 ≤5％3.3、額定參數?工作電源 220V±20％/100V±20％，AC/DC，50Hz?交流電流 AC 200mA～5A或AC 50mA～1A?交流電壓 450V3.4、過載能力?交流電流回路：2倍額定電流 連續工作10倍額定電流 允許工作10S40倍額定電流 允許工作1S?交流電壓回路：1.2倍額定電壓 連續工作3.5、允許環境條件?正常工作溫度： -25℃～70℃?相對濕度 10％～100％?大氣壓力 70～110kpa3.6、抗干擾性能?靜電放電抗擾度能承受GB/T 17626.2-1998標準Ⅳ級、試驗電壓8KV的靜電接觸放電試驗。?射頻電磁場輻射抗擾度能承受GB/T 17626.3-1998標準Ⅲ級、干擾場強10V/M的幅射電磁場干擾試驗。?快速瞬變脈沖群抗擾度能承受GB/T 17626.4-1998標準Ⅲ級的快速瞬變干擾試驗。?浪涌(沖擊) 抗擾度能承受GB/T 17626.5-1999標準Ⅲ級、開路試驗電壓4KV的浪涌干擾試驗。?電壓暫降、短時中斷和電壓變化的抗擾度能承受GB/T 17626.11-1999標準70％UT等級的電壓暫降、短時中斷干擾試驗。?振蕩波抗擾度能承受GB/T 17626.12-1998標準Ⅲ級阻尼振蕩波干擾試驗，以及電壓幅值共模4KV、差模2KV的Ⅲ級振鈴波干擾試驗。?工頻磁場抗擾度能承受GB/T 17626.8-1998標準Ⅲ級持續工頻磁場干擾試驗。

<樂山>天正華意電氣設備有限公司

樂山臺區識別儀 按上下鍵用來選擇電流檢測類型和鉗表量程在進行用戶表計接線檢查（表戶識別）時，必須選擇“3.零序電流”。其他選項是作為檢測儀器精度使用的，請您慎用。4.5 主機編號主機編號：可輸入4位數字，用來設置主機編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。5 分機使用說明圖11 分機現場接線示意圖5.1 主要功能表戶測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此為本儀器的主功能，即用來進行表戶對應關系的測試。載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。脈沖測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12所示），等待您下一步的操作指令。

樂山采購智能電能質量分析儀必看-值得信賴 <樂山>天正華意電氣設備有限公司

樂山臺區識別儀敬的顧客感謝您使用本公司生產的用戶表計接線檢測儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等到各種服務，出現任何問題請先電話聯系售后服務部?！乐够馂暮腿松韨?使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。?正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。?產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。?注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。?請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。?使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。

樂山臺區識別儀臺變互測初始屏（分機）圖十二中可見：主機顯示出所測量各臺變A、B、C各相的電壓值。當分機按下F1鍵時，開始發起測試，測試完畢后，有關聯的臺變的所加設備會有結果顯示，主機和分機測試結果變換為圖十五和圖十六所示。圖十五、臺變互測結果屏（主機）圖十六、臺變互測結果屏（分機）主機顯示的測試結果為：分機編號和與本主機A相所對應的分機相別。分機顯示屏的右側顯示出測試的結果，包括：有關聯的主機編號、所在相別，同時給出與其聯結的對應關系。（6）電測矢量測試界面圖十七、矢量電參屏此界面用來對低壓線路或用戶的電參量進行測量并顯示出矢量圖。如圖十七所示，在屏幕的上部分顯示出實測矢量六角圖以及各個參量實際值；屏幕的下半部分是電參量部分的數據，包括三相電壓、三相電流、三相有功功率、三相的電壓與對應相電流之間的夾角、總有功和頻率。（7）波形顯示界面圖十八、波形顯示屏在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的反映出被測信號的失真情況（是否畸變、是否截頂），本屏中顯示當前顯示為Ua、Ia的波形 用【上下】鍵來切換不同的顯示通道；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓的波形，A、B、C三相所有的電流的波形，A、B、C三相所有的電壓和電流的波形；可以做為簡單的示波器使用。屏幕下方顯示出各相電壓的有效值、峰值、小峰值、各相電流的有效值、峰值、小峰值。通過此屏可以直觀的看出臺區測量時所施加信號的強弱程度。

<樂山>天正華意電氣設備有限公司

樂山臺區識別儀該數據管理系統，是我公司生產的臺區用戶識別儀的配套數據管理系統。是基于目前 的Windows操作系統下編寫的數據通訊管理軟件。主要用來對測試儀的測試數據進行后期的數據管理、查詢、報表打印等操作。注意事項?由于在現場使用時屬于帶電測試，所以在操作前請詳細閱讀本說明書，以便熟悉本儀器的操作步驟及注意事項，嚴格按照說明書要求來使用。如有不明白的地方，可直接與我公司技術人員取得聯系。?接線時先接儀器端，后接被試端，且先接零線后接火線；拆線時先拆被試端，后拆儀器端，且先拆火線后拆零線。?接入電壓應為相電壓AC220V±10％，嚴禁接線電壓或其它等級電壓。分機具有自動保護功能，一旦接入到380V，儀器將保護，報警燈將亮起。?接入被測電網時，接點處會產生少量電弧，屬于正常現象。?電流脈沖信號會產生一定的熱量，長時間使用后背板有一定溫度，屬于正?，F象。?主機、分機保險管均為2A，不能采用其它型號的保險管。若出現反復燒斷保險管，應檢查被測點電壓，依然存在問題的可與我公司技術人員聯系。

樂山臺區識別儀臺區識別界面此功能用來對臺區歸屬、相別歸屬進行雙向測試，主機和分機的初始界面如圖六和圖七所示。圖六、臺區識別初始屏（主機）圖七、臺區識別初始屏（分機）圖六中可見：主機顯示出所測量各臺變A、B、C各相的電壓值、所測量的各分支總零序電流和脈沖電流的情況。當分機按下F1鍵時，開始發起測試，測試完畢后，測試結果在分機上顯示，分機測試結果變換為圖八所示。圖八、臺區識別結果屏（分機）分機顯示屏的上部顯示出測試的結果，包括：所在臺區的主機編號、所在相別、所在分支編號；顯示屏的下部是存儲需要設置的選項，包括：所在臺區的編號、電表的編號、電表的額定電流。如果沒有可識別的主機信號，會給出提示：未在主機所測臺區。（4） 分支識別界面此功能用來對被測戶表所在分支歸屬、相別歸屬進行雙向測試，主機和分機的初始界面如圖九和圖十所示。圖九、分支識別屏（主機）圖十、分支識別屏（分機）圖九中可見：主機顯示出所測量各臺變A、B、C各相的電壓值、所測量的各分支總零序電流和脈沖電流的情況。當分機按下F1鍵時，開始發起測試，測試完畢后，測試結果在分機上顯示，分機測試結果變換為圖十一所示。圖十一、分支識別結果屏（分機）分機顯示屏的右側顯示出測試的結果，包括：所在臺區的主機編號、所在相別、所在分支編號。如果沒有可識別的主機信號，會給出提示：未在主機所測臺區。（5） 臺變互測界面此功能用來對各臺變的聯結關系進行檢測，確定有關聯的臺變以及所聯結的相別對應關系；主機和分機的初始界面

<樂山>天正華意電氣設備有限公司

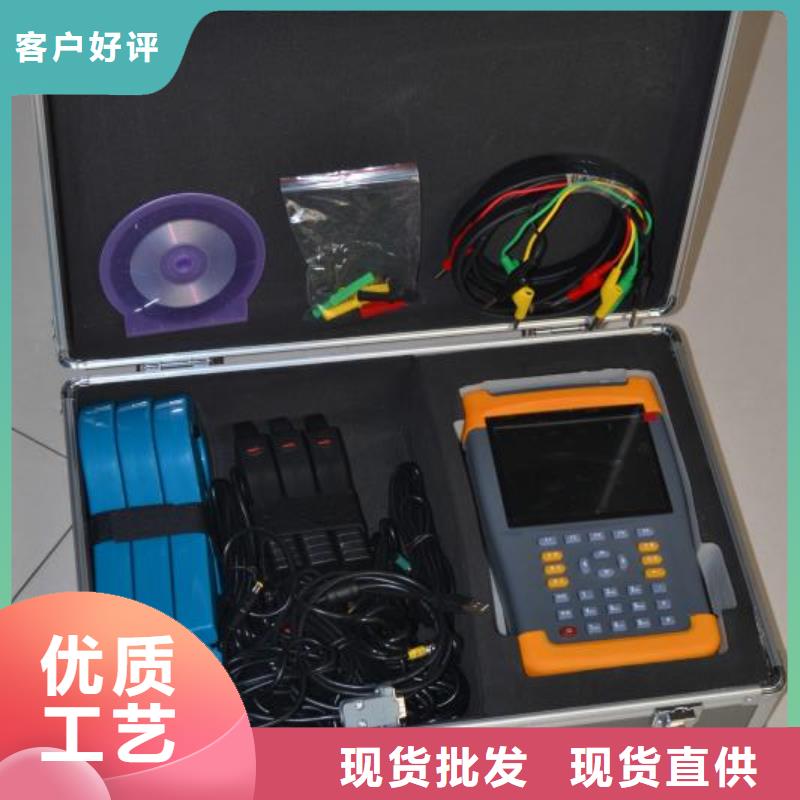

樂山臺區識別儀附錄附錄A：現場操作注意事項當主機儀器掛接在變壓器的低壓側時，載波信號從主機發送出來，通過變壓器可能會有一小部分信號耦合到高壓側，通過高壓線傳送到臨近變壓器，再通過臨近變壓器耦合到該變壓器的低壓側，從而臨近臺區存在與在測臺區相同的主機編號數據的可能。因此，為確保測試數據的準確性，建議采取將相鄰的變壓器都掛接上本測試儀器的辦法即可。附錄B：附件所有附件（標準件和選購件），都可向青島天正華意電氣設備有限公司或經正式授權的經銷商訂購。標準附件：名稱數 量鋁合金手提外箱一只手持終端 一臺主機一臺主機測試線（2m） 一副測試夾（紅、黃、綠、黑各一只終端測試線一副選購附件：3m主機測試線 12m主機測試線5m主機測試線特殊用途測試夾附錄C：一般保養和清潔（1）一般保養①請勿把儀器儲存在或放置在液晶顯示部分會長時間受到直接日照的地方。 ②請勿把儀器儲存在或放置在潮濕、高溫的地方。小心。請勿讓噴霧劑、液體或溶劑沾到儀器上，以免損壞儀器。（2）清潔根據操作情況須經常對儀器進行檢查，并用干凈柔軟的棉織物清潔儀器外表面。 小心。請勿使用水或任何具磨蝕性及化學清洗劑，以免造成人為的儀器損壞。

<樂山>天正華意電氣設備有限公司 樂山采購智能電能質量分析儀必看-值得信賴
<樂山>天正華意電氣設備有限公司

樂山臺區識別儀接線說明圖1（前側面板）電壓輸入：A相電壓輸入Ua黃色，B相電壓輸入Ub綠色，C相電壓輸入Uc紅色，零線輸入 Un 黑色。電流輸入：A相電流輸入 Ia黃色，B相電流輸入 Ib綠色，C相電流輸入 Ic紅色，在關機狀態下，把電壓測試線的一端按黑、黃、綠、紅分別接到儀器后面板的Un、Ua、Ub、Uc端子，電壓測試線的另一端（可安裝夾子）對應夾到變壓器出線的Un、Ua、Ub、Uc上。鉗形電流表現場鉗接的方式，要根據現場環境和使用需要來選擇。具體可選擇的模式有一下幾種：使用500A鉗表進行分支測試如圖所示，除了連接好電壓的Ua、Ub、Uc、Un以外，將500A鉗形電流表分別鉗到待測試分支的分支零線上（或同時鉗住分支A、B、C三相線）。接好線后開機，修改量程為“零序電流”。圖2 使用500A鉗表進行分支測試示意圖使用500A鉗表進行臺區歸屬關系測試如圖所示，首先在關機情況下連接好Ua、Ub、Uc、Un等電壓線，然后將A、B、C三相鉗形電流表分別鉗住變壓器的低壓總出線的A、B、C三相低壓銅排或低壓電纜。接好線后開機，修改量程為“相電流500A”。圖3 使用500A鉗表進行臺區歸屬測試示意圖使用5A鉗表進行臺區歸屬關系測試如圖所示，如果現場不方便使用500A鉗表對低壓銅排或電纜進行裝鉗，并且現場低壓總銅排或電纜裝有計量用電流互感器，則可以使用3只5A鉗表進行電流信號的現場采集。接好線后開機，修改量程為“相電流5A”。

樂山采購智能電能質量分析儀必看-值得信賴

樂山臺區識別儀 低壓計量，涉及到每一戶基本居民用戶的用電結算收費問題。然而在居民配網用電的100米上，仍然存在一定數量的錯亂情況。由于分段屬權管理，導致可能存在電能表與用電業主不對應的尷尬情況發生。無形中增加電網客服的投訴情況。我公司根據多年的現場工作經驗，結合自身技術水平，研發了本款用戶表計接線檢測儀。專項用于解決此類問題。儀器由主機、從機組成。主機負責發送電力載波信息、檢測電流脈沖信號，根據主機接入的電參信號以及檢測到的電流脈沖信號來判定分機所處的位置情況。分機負責接收主機發送來的電力載波信號，根據需要發送脈沖電流，并接收主機的應答信息，對主機返回的信息進行顯示。儀注意事項1、由于儀器的測量是在被測試品帶電的情況下進行的，因此，要格外注意操作的。接線時操作人員應帶絕緣手套。2、要遠離被試品的高壓側，保持足夠的距離，以免發生觸電。3、鉗形互感器是高精密的測量互感器，一定要注意輕拿輕放，避免磕碰、摔壞，否則會影響測試精度。鉗形表切口面需保持干凈、光潔，不要污染其它雜物，以保證鉗形表閉合良好。4、測試開始前請輸入正確的設置參數，否則可能會造成數據結果偏差或錯誤。
