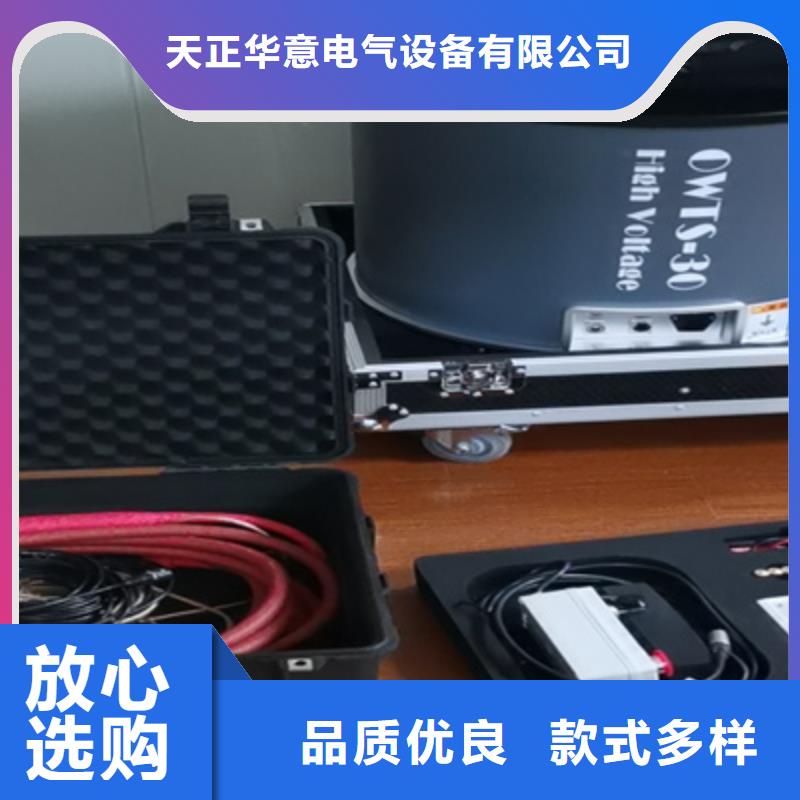

萊蕪振蕩波局放耐壓試驗系統 二、操作說明：1、被測電纜要求及測試前準備1）局放測試前，將電纜斷電、接地放電，兩端懸空，布置好圍欄；2）電纜頭擦拭干凈，電纜頭與周邊接地部位絕緣距離足夠；3）收集電纜型號、長度、接頭位置等電纜參數；電纜全長必須準確，以用于校準；中間接頭測量盡量準確和詳細，有利于終判斷局放位置；4）電纜長度：一側測量方式：100m≤L≦≤3k，必要時可采用兩端測量的方式。2、絕緣電阻測試電纜主絕緣電阻測試：采用2500V（35kv電纜用5000V搖表）絕緣搖表進行測試；主絕緣電阻應大于50MΩ才可以進行下一步試驗。3、電纜交流耐壓試驗使用本系統的高壓試驗電源設備，對被試電纜各相做5分鐘1.6U0電壓的耐壓試驗。不閃絡擊穿才可以進行局放的檢測試驗。電纜振蕩波局部放電試驗4.1 電纜局放的校準：高壓測試前首先使用校準器進行局部放電量的校準，并測量電纜長度。首先按照以下接線圖聯接好設備。測試前檢查校準器電池，不足應更換。校準步驟：1）校準器Q9測試線的紅色線夾連接被測電纜線芯，黑色線夾接電纜接地。；2）校準100pc—2nc六檔，輸出接OUT×1接口。5nc-20nc三檔，輸出接OUT×10接口。3）選擇相應的檔位，打開校準器電源。4）打開變頻主機的電源，準備好筆記本電腦進入測試軟件界面。打開軟件后，首頁即是『電纜校準』界面，如圖x。電纜預設參數：已知被試電纜的長度時，請在『校準判定基準』中選擇『長度優先』，并在『預設電纜長度』欄中輸入電纜長度；如不確定被試電纜的長度時，請在『校準判定基準』中選擇『波速優先』，并在『預設電纜波速』欄中輸入電纜波速。注：電纜波速與電纜類型有關，典型值見表。

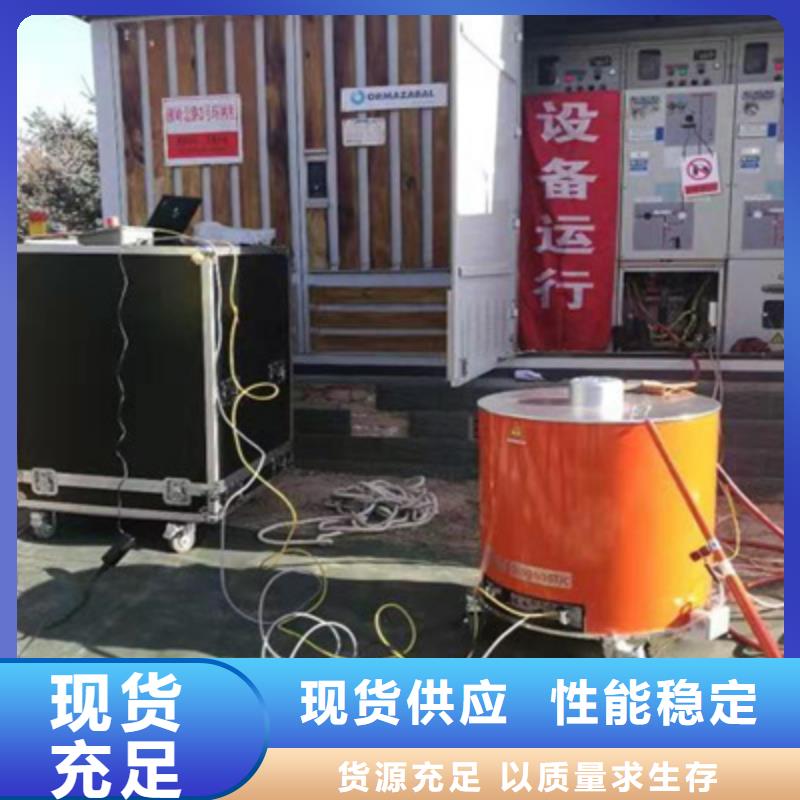

萊蕪振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　

萊蕪振蕩波局放耐壓試驗系統高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

萊蕪振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

萊蕪振蕩波局放耐壓試驗系統在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓單元電池電量；③測試主機低壓單元電池電量；④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區，可自行選擇需要的功能點擊進入。
