萊蕪振蕩波局放耐壓試驗系統高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

萊蕪振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

<萊蕪>天正華意電氣設備有限公司 萊蕪電纜振蕩波測試儀?2023已更新(今日/信息)

萊蕪振蕩波局放耐壓試驗系統35kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 60功能要求對30kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤21kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流10 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式

<萊蕪>天正華意電氣設備有限公司 萊蕪電纜振蕩波測試儀?2023已更新(今日/信息)

萊蕪振蕩波局放耐壓試驗系統?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。?系統采用脈沖反射法進行局部放電定位，原理示意如圖2所示。測試一條長度為的電纜，假設在距測試端處發生局部放電，脈沖沿電纜向兩個相反方向傳播，其中一個脈沖（為方便起見，本文中稱為“入射波”）經過時間t1到達測試端；另一個脈沖（本文中稱為“反射波”）向測試對端傳播，并在對端發生反射，之后再向測試端傳播，經過時間t2到達測試端。根據兩個脈沖到達測試端的時間差，可計算局部放電發生位置，即式中，為脈沖在電纜中傳播的波速。? ?圖2 脈沖反射法原理示意圖3.1.3運輸方式 所示為M 系統的移動狀態和測試狀態。 注意：測試前將兩側的抬桿取下。

萊蕪振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

<萊蕪>天正華意電氣設備有限公司 萊蕪電纜振蕩波測試儀?2023已更新(今日/信息)

萊蕪振蕩波局放耐壓試驗系統設備操作說明 測試時請將OHV 高壓單元放置于平穩，高度合適的區域。 利用系統電源線接通電源（185V~260V）。 請先將電源線一端接入OHV 單元連接面板的對應接口，然后再接通電源。 5.1 設備操作人員 設備對操作者的操作要求不高，只需熟悉電腦操作即可。 操作時需要連接高壓控制開關和筆記本電腦，外部控制開關和筆記本電腦的放置位置要和OHV 系統高壓單元或其它帶電設施保持適當的距離。 5.2 系統啟動 啟動筆記本電腦，等待無線連接完成后，雙擊桌面上的ohv suite 圖標開始測試。 警告： 該測試系統僅用于對中壓電纜進行局放測試和分析。請勿在筆記本電腦上安裝其它軟件，否則可能影響到系統的使用。如果用戶自行安裝了其它軟件，由此帶來系統性能和精度偏差等問題將不在質保范圍。 6.測試系統OHV suite 版本軟件 6.1 總述 OHV 測試系統軟件的主要功能是局放測試、數據分析和報告生成。下列章節對操作方法加以詳細講解： 雙擊桌面測量軟件圖標，進入測量起始界面：圖6.1：程序模式的測試軟件起始界面 軟件的操作步驟為從上到下，從左至右的模式

<萊蕪>天正華意電氣設備有限公司 萊蕪電纜振蕩波測試儀?2023已更新(今日/信息)
<萊蕪>天正華意電氣設備有限公司 萊蕪電纜振蕩波測試儀?2023已更新(今日/信息)

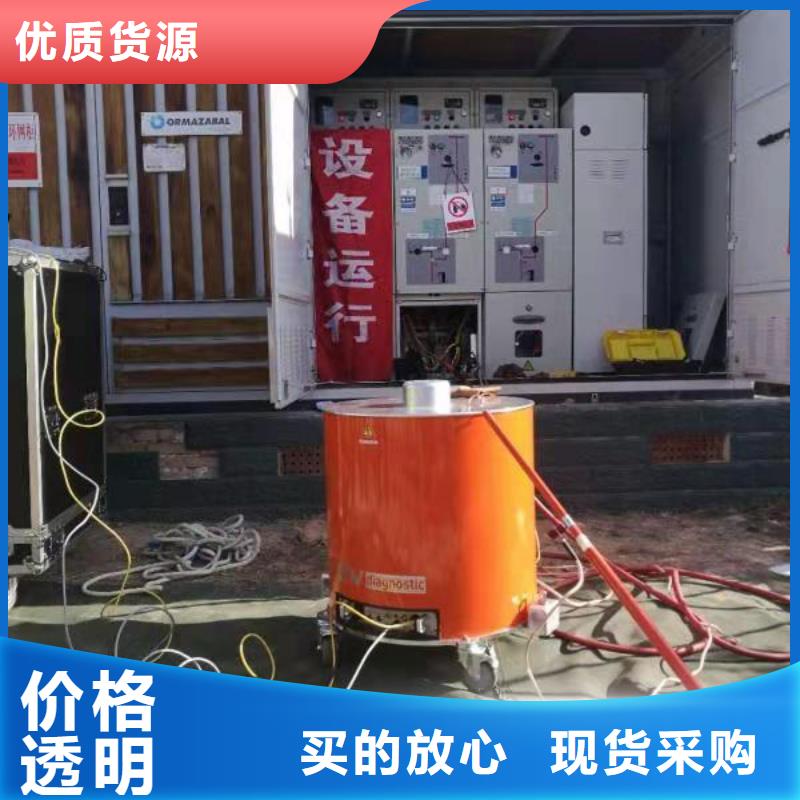

萊蕪振蕩波局放耐壓試驗系統部分硬件使用說明附件圖) 大功率電源線： 用于為設備提供 電源。) 無局放高壓連接電纜： 連接高壓 單元與被測電纜。) 視在放電量校準源： 用于校準測試視在放電量標定。) 急停盒： 加壓測試過程中緊急停止。) 網線： 計算機與高壓單元數據傳輸。f) 降頻器： 測試較短電纜時做補償使用。覷艇1.2 設備連接基本步驟瑞士 Seize 電纜振蕩波局放測試系統1) 將電纜電極連接至設備電極上， 電纜的地線接在設備接地端上；圖 3 電纜電極和地線與設備的連接圖示2) 按圖4 所示標識接入 220V 交流電源 連接網線和急停按鈕；圖 4 電源線 網線和急停線接口3) 打開電源開關， 電源指示燈 ( 綠色） 點亮， 待設備完全啟動， 狀態指示燈 ( 黃 色） 點亮；圖 5 通電后電源指示燈 狀態指示燈點亮狀態4）狀態指示燈點亮之后， 將網線連接至筆記本電腦或者筆記本電腦連接至無線 wifi 信號 OWTS， 點擊筆記本桌面上如圖 6 所示的“有線連接”或“無線連 接”圖標， 點擊連接即可進入系統；(a）有線連接 (b）無線連接圖 6 遠程桌面連接5）進入設備系統后， 將急停按鈕盒上的鑰匙擰至“開”的位置， 并打開急停 按鈕， 紅色指示燈點亮， 直流源可以輸出高壓， 如圖 7 所示圖 7 急停開關指示狀態搭建 35測試系統當被測電纜長度大于等于 250 米時， 無需連接補償電容， OWTS 系統連接 圖 如圖 8 所示。待測電纜工作地測試主機圖 8 OWTS 系統連接示意圖 ( 無補償電容）當被測電纜長度小于 250 米時， 必須連接補償電容， OWTS 系統連接圖如圖 9 所示。待測電纜高壓連接電纜圖 9 系統連接示意圖 （有補償電容）第二部分軟件說明2. 1 綜述振蕩波檢測裝置的軟件系統按功能可劃分為前臺控制及檢測系統 后臺數據 分 析處理系統 。

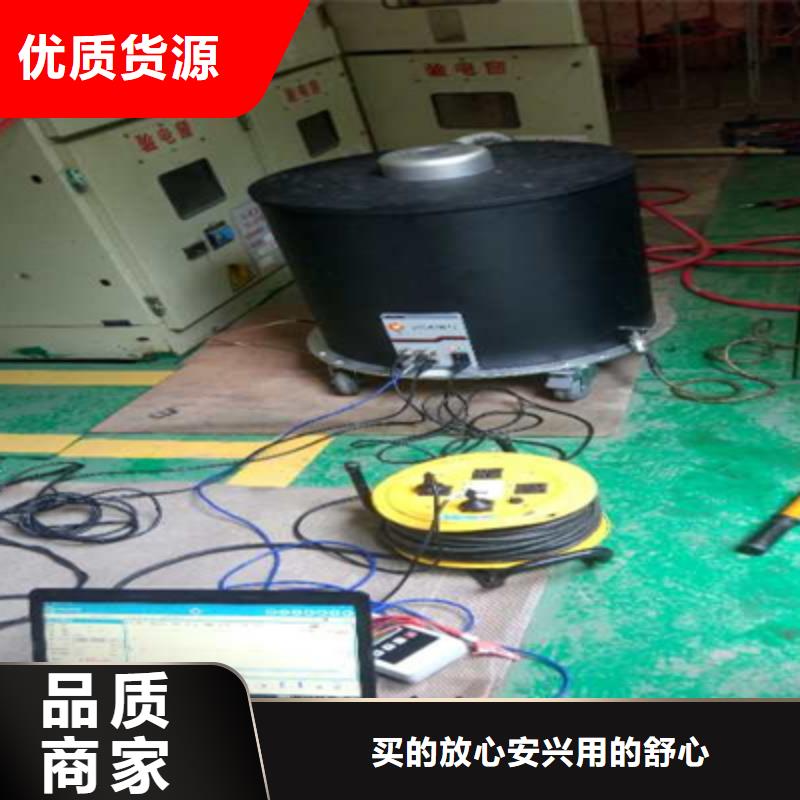

萊蕪振蕩波局放耐壓試驗系統系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件來進行診斷，系統集VLF與DAC一體，即可測量電纜的振蕩波局放又可做電纜的超低頻耐壓試驗，現場電壓測試結合了非破壞性局放測試以及介質損耗測量，是對電纜的投運，維修以及維護來講一種基礎并有效的測試手段。結合了幾乎針對所有中壓電纜類型，如XPLE以及紙質絕緣的電纜的必要測試電壓以及診斷工具。系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括： - 的電晶體技術和激光控制技術，如高壓電晶體開關； - 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器； - 無線連接以及計算機內置系統，包括局放探測器、控制單元和局放分析器。 測試回路包括:1.1.1 硬件 OHV 主要由兩部分構成 高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。

<萊蕪>天正華意電氣設備有限公司 萊蕪電纜振蕩波測試儀?2023已更新(今日/信息)
萊蕪電纜振蕩波測試儀?2023已更新(今日/信息) <萊蕪>天正華意電氣設備有限公司

萊蕪振蕩波局放耐壓試驗系統用戶可以進行刪除修改操作， 選中樹形中已添加的接頭直接點 擊 “刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后， 點擊界面 下方 的“保存”按鈕， 軟件自動完成數據保存， 數據默認保存在上位機 C 盤相應的測試文件夾內， 同時關閉界面， 若點擊“取消”按鈕， 軟件界面關閉但不保存 數 據。新建測試項目完成后， 在圖 3 所示的主界面中將顯示新建的測試項目。2 編輯項目在列表中選擇測試項目， 再點擊下方的“編輯”， 所選項目的信息自動彈至 新 建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修 改， 修改完成后點擊“保存”按鈕， 編輯后的信息自動更新至該項目。3 刪除項目在列表中找到欲刪除的測試項目， 點擊列表下方的“刪除”按鈕， 彈出詢問對 話框， 點擊“確定”則可性刪除選中項目。4載入項目用戶在列表中雙擊選擇測試項目 ( 或單擊選中后點擊“確定”按鈕） ，“項目 管 理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作， 測 量數據自動分類保存在用戶選中的測試項目中青島天正華意電氣設備有限公司 系統標定校準基本流程如圖 5 所示：圖 5 校準測試基本流程點擊圖 2 中“校準測試”按鈕， 進入“校準測試”模塊， 該模塊界面如圖 5 所示選中相應的校正放電量， 程序控制采集系統以高速采集當前注入的校正脈 沖信號， 校正脈沖地視在放電量涵蓋 1pC~200nC 范圍內的 10 個擋位。從圖 5 所示軟件界面左側選擇手動或自動校準，所選的視在放電量必須與實際注入的放電 量 一致。

萊蕪振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　

<萊蕪>天正華意電氣設備有限公司 萊蕪電纜振蕩波測試儀?2023已更新(今日/信息)

萊蕪振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

<萊蕪>天正華意電氣設備有限公司
萊蕪電纜振蕩波測試儀?2023已更新(今日/信息) <萊蕪>天正華意電氣設備有限公司

萊蕪振蕩波局放耐壓試驗系統 二、操作說明：1、被測電纜要求及測試前準備1）局放測試前，將電纜斷電、接地放電，兩端懸空，布置好圍欄；2）電纜頭擦拭干凈，電纜頭與周邊接地部位絕緣距離足夠；3）收集電纜型號、長度、接頭位置等電纜參數；電纜全長必須準確，以用于校準；中間接頭測量盡量準確和詳細，有利于終判斷局放位置；4）電纜長度：一側測量方式：100m≤L≦≤3k，必要時可采用兩端測量的方式。2、絕緣電阻測試電纜主絕緣電阻測試：采用2500V（35kv電纜用5000V搖表）絕緣搖表進行測試；主絕緣電阻應大于50MΩ才可以進行下一步試驗。3、電纜交流耐壓試驗使用本系統的高壓試驗電源設備，對被試電纜各相做5分鐘1.6U0電壓的耐壓試驗。不閃絡擊穿才可以進行局放的檢測試驗。電纜振蕩波局部放電試驗4.1 電纜局放的校準：高壓測試前首先使用校準器進行局部放電量的校準，并測量電纜長度。首先按照以下接線圖聯接好設備。測試前檢查校準器電池，不足應更換。校準步驟：1）校準器Q9測試線的紅色線夾連接被測電纜線芯，黑色線夾接電纜接地。；2）校準100pc—2nc六檔，輸出接OUT×1接口。5nc-20nc三檔，輸出接OUT×10接口。3）選擇相應的檔位，打開校準器電源。4）打開變頻主機的電源，準備好筆記本電腦進入測試軟件界面。打開軟件后，首頁即是『電纜校準』界面，如圖x。電纜預設參數：已知被試電纜的長度時，請在『校準判定基準』中選擇『長度優先』，并在『預設電纜長度』欄中輸入電纜長度；如不確定被試電纜的長度時，請在『校準判定基準』中選擇『波速優先』，并在『預設電纜波速』欄中輸入電纜波速。注：電纜波速與電纜類型有關，典型值見表。

萊蕪振蕩波局放耐壓試驗系統性能特點：全套原裝進口，工藝水平高；為國際知名品牌進口設備，原廠，提供投標產品原廠項目授權書原件以及售后服務承諾函原件（2）＊加壓程序可以程序化自動導入相關標準，無需手動輸入，支持相電壓倍數輸入或電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇（3）大數據平臺具備機器學習功能；（4）＊電纜信息自動導入，與狀態檢測平臺數據實現共享；（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；（6）電纜振蕩波耐壓試驗：50次；（7）＊可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；（8）＊局放采集卡為工業級板卡；（9）＊數據采集裝置A/D轉換器大于14Bit；（10）＊軟件持免費無限制安裝使用不需加密碼狗任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據（11）＊分析軟件可以兼容市場上進口主流產品的測試數據；（12）＊具備VLF /DS/DAC三合一功能；（13）＊具備雙端定位功能；（14）＊設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；（15）＊至少選擇5個測量區間開窗分析；（16）＊補償電容支持外置測量阻抗以測試導線對定位誤差的影響；（17）＊測試信號深度可以在2-10范圍內自由選擇；（18）＊自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式（19）＊具備振蕩阻尼故障曲線校正測定功能；（20）＊測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加（21）便攜式使用，移動方便
