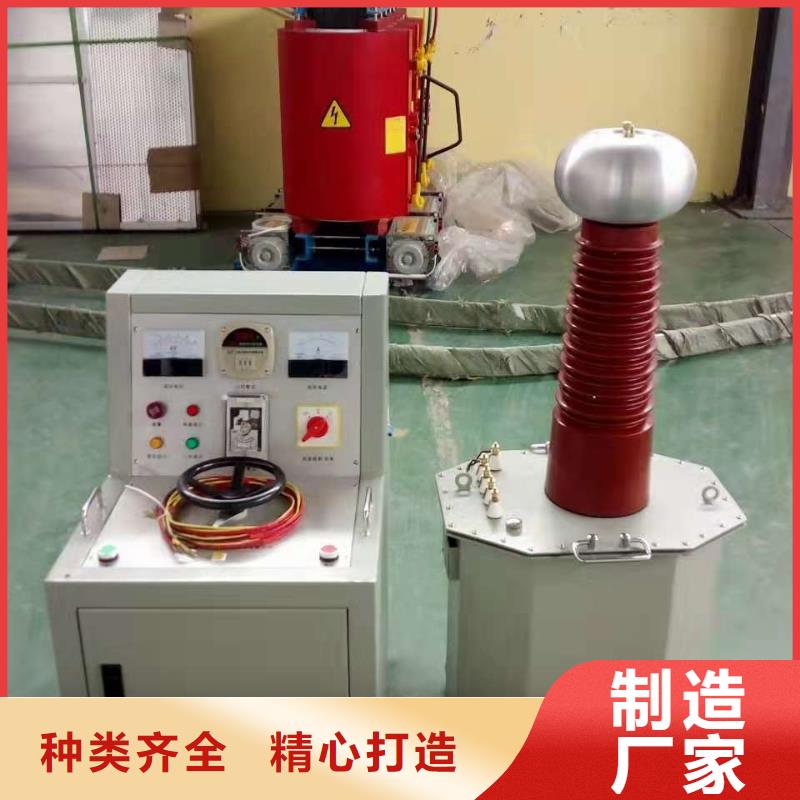

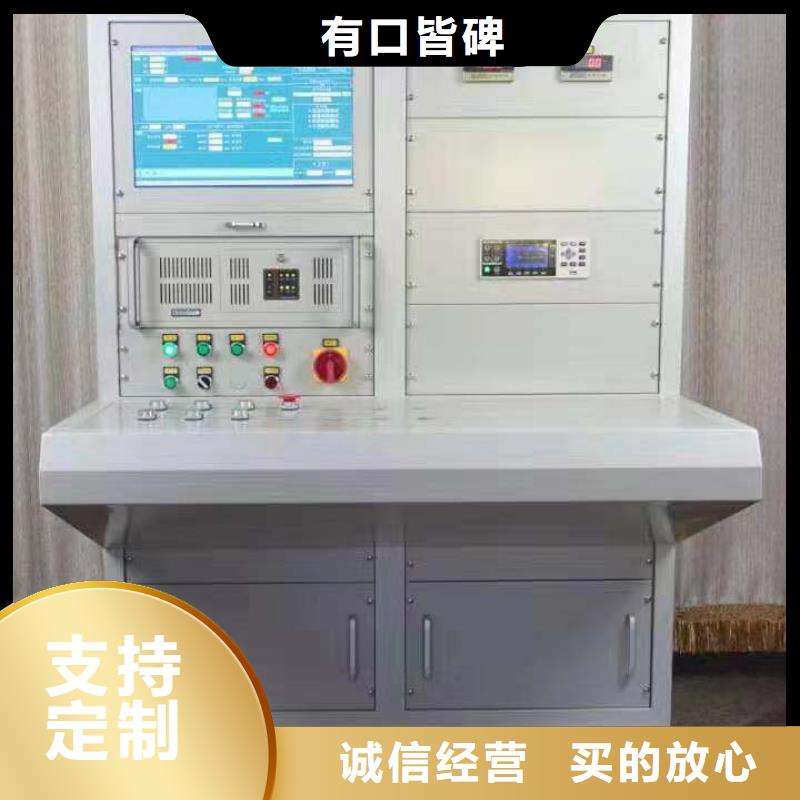

萊蕪變壓器測試臺概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。GB 1094.1——1996 電力變壓器 第1部分：總則GB 1094.2——1996 電力變壓器 第2部分：溫升GB 1094.3——1996 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙GB/T 1094.10——2003 電力變壓器 聲級測定GB/T 6451——1999 三相油浸式電力變壓器技術參數和要求GB 1094.11——2007 干式電力變壓器GB/T 10228--2008 干式電力變壓器技術參數和要求GB/T 15164——1994 油浸式電力變壓器負載導則GB/T 507——2002 絕緣油 擊穿電壓測定法2.2外觀檢查對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。2.3電氣試驗項目以下各試驗均按有關IEC60076-1 ~5《電力變壓器》和IEC60726《干式電力變壓器》標準執行，試驗項目如下表所示：序號 試驗項目 出廠試驗 現場試驗1 電力變壓器空載特性試驗 √ √2 電力變壓器負載特性試驗 √ √3 電力變壓器工頻耐壓試驗 √ √4 電力變壓器直流電阻試驗 √ √5 電力變壓器變比組別誤差試驗 √ √6 電力變壓器倍頻耐壓試驗 √ √7 電力變壓器溫升試驗 √ √三、系統配置甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■110kV主變變壓器和特種變壓器， 容量20000kVA及以下； （半電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量50000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量35000kVA及以下； （全電流）甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為8％以內，電壓等級為■高壓側110kV～ 35kV～10kV等。■低壓側：0.1kV～11kV。

萊蕪變壓器測試臺、電流互感器1、額定電流（200，100，50，20，10，5）/5A2、額定電壓3kV3、準確度等級0.1級4、額定頻率50Hz 六、電壓互感器1、額定電壓(0.5，1)/√3)/(0.1√3)kV2、準確度等級0.1級3、額定頻率50Hz 七、TH-3395T變壓器直流電阻測試儀1、測試電流20mA、1A、5A、10A、20A2、測試范圍1mΩ~2kΩ3、分辨率0.1μΩ4、準確度0.2％ 八、TH-2001K功率分析儀1、輸入通道電壓、電流各62、測量范圍0.2~50A；6~1000V3、頻率范圍直流、交流0.5Hz~1MHz 八、TH-3000溫度巡檢儀1、顯示方式7英寸大屏幕觸控液晶顯示2、采樣時間≤1S3、通訊接口RS232與RS4854、數據接口不少于三個USB2.0接口5、溫度范圍PT100熱電阻-100～330℃6、測溫通道30個 7、測量精度不小于0.1℃ 九、變壓器溫升綜合控制臺滿足空載損耗及空載電流、負載損耗及阻抗電壓、短時過負載以及零序阻抗測量能力的測量及非額定條件下的換算；具備自動生成溫升曲線和報告打印和數據自動處理和U盤導出等功能；操控軟件應包含電阻不平衡率自動計算及直流電阻溫度的換算功能，能實現計算機界面操作、數據自動處理和U盤導出等功能環境溫度及電源頻率測量； 1、油浸式，外殼有良好接地端子，應具備移動的輪子，固定放置時應能平穩支撐，使用中應固定，不能被移動。2、三相、可單相使用。3、額定容量滿足10kV、35kV配電變壓器容量在2500kVA以內的“變壓器短時過負載能力試驗”要求。3、輸入電壓0～650V/4、多抽頭，輸出電壓1.0、5.0、10.0、15.0kV4、額定容量運行時間不少于20h5、高、低壓套管為瓷質，高壓套管帶均壓球十、單相升流器頂部出線布置出線方式 1、額定容量 調壓器：30kVA；升流器：30kVA2、升流器額定輸入電流：75A；電壓：400V3、升流器額定輸出5kA；6V4、阻抗電壓＜8％5、空載電流＜6％ （投標人填寫1、試驗區域面積：高：3.5米，長12米，寬8米

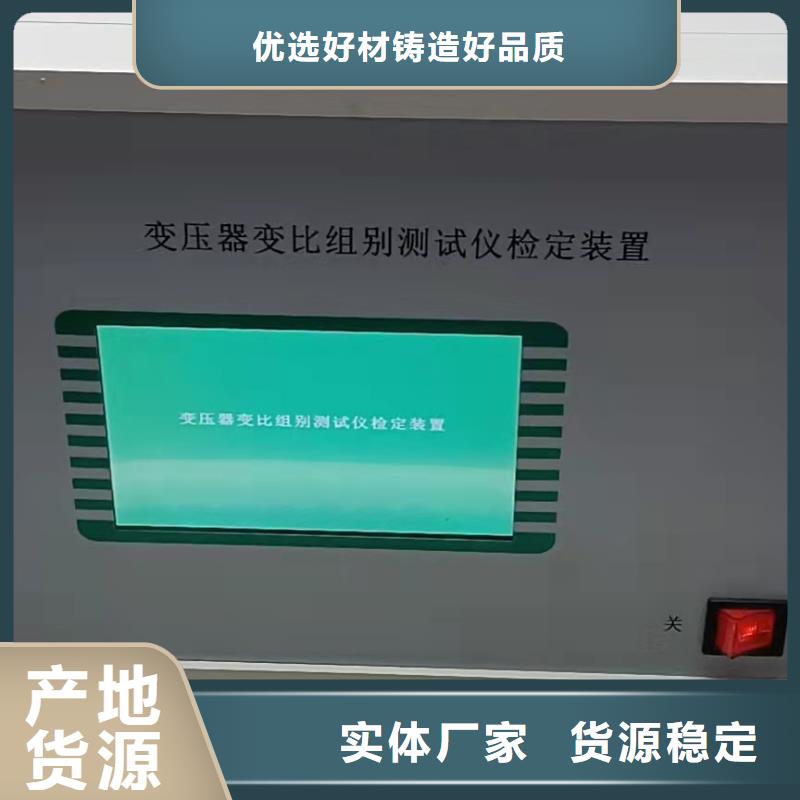

萊蕪變壓器測試臺目前國內有關技術單位校驗變壓器綜合參數測試儀、變壓器空負載損耗參數測試儀等的方法還是采取“常規的標準源法”，其工作原理主要是：利用通用的標準信號源向被試變壓器綜合參數測試儀注入預置的標準三相電壓、電流信號，并對試品示值讀數，從而達到對試品校驗的目的。這種方案存在工作繁瑣、計算復雜、容易出錯、量程和準確度不完全適應等不足。有必要設計針對性強、準確度高的變壓器綜合參數測試儀校驗裝置，以提高相關校驗工作的效率。研制的TH-BZC1型變壓器綜合參數測試儀校驗裝置（以下簡稱校驗裝置）正是針對目前市場上主流的變壓器綜合參數測試儀、變壓器空負載損耗參數測試儀的主要測量功能即：空載損耗、負載損耗、空載電流、負載電流、阻抗電壓、功率、功率因數、頻率等進行率、高準確度的校驗工作；并且針對變壓器綜合參數測試儀測量功能的特點設計了用戶界面，用戶可以針對性的直接預置相關標準值，而不需額外人工再換算成相應的電流、電壓、角度等值，有利于提高的校驗工作的效率和可靠性。

萊蕪變壓器測試臺電流通道中某一相或兩相電流顯示為零，可能是儀器內部的保險管因過流而熔斷，可用數字萬用表的蜂鳴器檔進行簡單判斷。正常時A＋＆A-、B＋＆B-、C＋＆C-接線端之間是導通的，不導通就表示該相得保險管熔斷了。此時可以打開儀器機箱（或便攜式儀器的面板），可以看到在5A通道相應接線柱處有一塊安裝保險管的電路板，用肉眼就看到保險管是否熔斷，更換熔斷的保險管就可解決問題。5A電流通道用的是6A的保險管。7.2 電壓電流的顯示正常，可是折算后的數據非常不合理。這要仔細檢查參數設置是否正確、合理。空載試驗時，若容量及高低壓側額定電壓設置錯誤肯定會影響這算的結果。這點對于負載試驗的道理也是一樣的。一個特別容易被忽略的地方是在負載試驗中選擇了公式1（計入了繞組的損耗），但是高低壓繞組電阻或線路阻值的設置不合理（比實際值偏大太多），這樣也會使折算后的損耗值偏差很大。7.3 儀器可上傳數據打印機卻沒反應。很可能是打印機電源或數據連接線脫落，這是可以在現場能夠得到解決的。正常情況下，開機時打印機的兩個燈是亮的。紅色燈不亮表示沒打印紙了，都不亮很可能是其電源線掉了，打印機上有一個二芯的小接插件就是打印機的電源，打印機的10芯插座下面一排插針從靠近撥碼開關的那一側開始數第二個引腳是打印機的數據線，正常時應該跟電路板上JC2的TX引腳連接，此線脫落打印機肯定不反應。不能正常打印還可能是打印紙裝錯了。應該使用熱敏打印紙，而且上打印紙時應該使打印紙的熱敏層向上面。打印紙的熱敏層可以這樣判斷：用指甲在打印紙上劃一下，能出現劃痕的面是熱敏層。

萊蕪變壓器測試臺注意事項1．嚴禁不選擇電流互感器檔位進行試驗，同時試驗過程中嚴格避免誤操作分開電流互感器檔位；高壓空、負載試驗中同樣不允許試驗過程中切斷電壓互感器檔位或同時閉合兩個以上的電壓互感器檔位。接觸器啟動后，嚴禁再選擇或者切換互感器的檔位。2．試驗中請時刻注意實時的電流電壓值是否有可能會超過選擇的電壓電流互感器檔位，如有可能會超過請停止升壓，降壓并分開各接觸器，重新選擇合適的電壓電流檔位后進行試驗。3.試驗過程中可隨時點擊鎖定按鈕鎖定當前數據，再點擊一下即可恢復數據刷新。4.請嚴格遵守試驗操作步驟。第十章 試驗儀器說明書本測試系統配置儀器包括變壓器功率分析儀、雙通道直流電阻測試儀、變比組別測試儀、多路數據記錄儀（溫度巡檢儀），以上儀器可根據客戶需要進行配置，如日本橫河系列功率分析儀和溫度巡檢儀等。

萊蕪變壓器測試臺 被試變壓器參數被試變壓器電壓等級 一次側 35kV 及以下（容量2500KVA以下）2．精度2.1電壓量程 0-22kV（可擴展）2.2 電流量程 0-400A（可擴展）2.3 電壓小分辨率 0.001V＊ PT 變比2.4 電流小分辨率 0.0001A＊CT 變比2.5 功率小分辨率 0.1W＊PT 變比＊CT 變比2.6 使用環境溫度 -10～45℃2.7 使用環境相對濕度 ≤85％第二章 銘牌參數設置啟動變壓器綜合測試系統，進入圖 1 界面。圖 1 啟動點擊銘牌信息，選擇變壓器銘牌參數設置，進入變壓器銘牌參數管理接口界面（圖 2）圖 2 變壓器參數設置用戶需在本界面中輸入必須的被試品的參數，其中：1. 出廠編號為試驗結束以后查詢試驗數據的必要條件，以上圖為例，可以使用字母、數字及符號混合組成試驗編號；2. 容量、高壓及低壓額定電壓輸入后，額定電流由程序自動計算并填充，容量、電壓、電流符合如下關系： S＝√3＊U＊I。容量、電壓和電流在程序運行中作為控制變量使用，所以請確保輸入無誤；3.參數設置完成，點擊“保存參數”，以便下次同類型的變壓器可以直接調用當前參數設置，保存設置好的參數，點擊“保存”，已設置的參數可在產品識別碼中通過“產品編號”和“油浸式變壓器”或“干式變壓器”選擇對應的被試變壓器，可通過搜索條件“時間”“年”“月”篩選出所要找的被試變壓器，調出所需試驗數據。

萊蕪變壓器測試臺章性能參數總 則一、系統性能1、本儀器應滿足現行滿足GB 1094《規程》中的規定；2、滿足配電變壓器空載試驗要求3、滿足配電變壓器負載試驗要求4、滿足配電變壓器溫升試驗要求5、滿足配電變壓器在90％和110％額定電壓下的空6、載損耗和空載電流測量實驗的要求7、滿足配電變壓器短時過負載能力試驗的要求8、滿足配電變壓器三相變壓器零序阻抗測量實驗的要求9、滿足直流電阻測量試驗要求10、系統可自動判斷結果11、各試驗可建立數據庫，方便查詢和試驗12、測控系統應包含自動、手動試驗功能13、性能好，、保護裝置齊全，在各種異常、誤操作、斷電等情況下能夠保證其性。14、儀器具有過壓、過流、過溫保護等二、正弦波變頻電源基本參數1、額定輸出功率150kW2、工作電源380±10％，V工頻3、輸出電壓0~420V三相，4、輸出電壓不穩定度≤1％5、額定輸入電流108A（三相）6、額定容量下長時間，持續運行時間不小于24h7、噪聲水平≤60dB8、工作頻率50Hz9、頻率不穩定度≤0.05％10、輸出波形畸變率≤1％11、頻率輸出誤差≤±0.01Hz12、頻率調節分辨率≤0.1（電壓百分比為1％～99.9％的范圍內）Hz 三、三相中間變壓器技術參數少油浸式，外殼有良好接地端子，應具備移動的輪子，固定放置時應能平穩支撐，使用中應固定，不能被移動。2、額定輸出容量150kVA；3、輸入電壓400/600V(Y接法）；4、輸出電壓0.65×√3kV，（可Y或Δ接法）；5、額定頻率50HZ；6、額定容量下長時間，持續運行時間不小于24h； 四、補償電容器1、額定輸出容量840（280kvar×3）kVar，設置（140＋60＋30＋20＋15＋10＋5）×3等檔位2、額定電壓1kV3、輸出電壓1.5×√3kV4、額定頻率50Hz

萊蕪變壓器測試臺概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。GB 1094.1——1996 電力變壓器 第1部分：總則GB 1094.2——1996 電力變壓器 第2部分：溫升GB 1094.3——1996 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙GB/T 1094.10——2003 電力變壓器 聲級測定GB/T 6451——1999 三相油浸式電力變壓器技術參數和要求GB 1094.11——2007 干式電力變壓器GB/T 10228--2008 干式電力變壓器技術參數和要求GB/T 15164——1994 油浸式電力變壓器負載導則GB/T 507——2002 絕緣油 擊穿電壓測定法2.2外觀檢查對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。2.3電氣試驗項目以下各試驗均按有關IEC60076-1 ~5《電力變壓器》和IEC60726《干式電力變壓器》標準執行，試驗項目如下表所示：序號 試驗項目 出廠試驗 現場試驗1 電力變壓器空載特性試驗 √ √2 電力變壓器負載特性試驗 √ √3 電力變壓器工頻耐壓試驗 √ √4 電力變壓器直流電阻試驗 √ √5 電力變壓器變比組別誤差試驗 √ √6 電力變壓器倍頻耐壓試驗 √ √7 電力變壓器溫升試驗 √ √三、系統配置甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■110kV主變變壓器和特種變壓器， 容量20000kVA及以下； （半電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量50000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量35000kVA及以下； （全電流）甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為8％以內，電壓等級為■高壓側110kV～ 35kV～10kV等。■低壓側：0.1kV～11kV。

萊蕪變壓器測試臺 變比組別、直流電阻試驗變比組別測試點擊變比組別試驗選項，進入圖3 界面。圖3變比組別測試1.測量類型：三相變壓器的測試；環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：點擊“開始測試”按鈕，然后軟件會接受返回的數據顯示在對應的分接檔位。4. 注意事項：該試驗，銘牌信息參數設置中的分接檔位和分接間距對于儀器的測試結果有著直接聯系，請設置時按照被試變壓器的實際參數進行設置。直流電阻測試點擊直流電阻試驗選項，進入圖4 界面。圖4 直流電阻試驗1. 數據顯示：界面中左邊為CH1通道（高壓通道），右邊為CH2通道（低壓通道），顯示使用的電流和測試結果電阻值。 通道、電流檔位選擇：高壓通道，勾選后，啟動此通道，低壓通道，勾選后，啟動此通道。下拉選擇電流檔位。分接選擇：需要下拉選擇當前測試被試品的分接檔位，便于記錄相應檔位的數據。環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：3.1.選擇好啟動通道和電流檔位，將“環境溫度”“環境濕度”進行填寫；3.2.點擊“開始測試”，然后等待儀器返回數據即可，點一次“開始測試”，可以完成這一個分接所有的阻值測試。第四章 空載損耗試驗操作說明與工作原理此試驗可以與“90％和110％額定電壓的空載損耗試驗”一起完成。點擊空載損耗試驗選項，進入圖5 界面。圖5空載損耗試驗試驗參數會根據銘牌參數自動導入，不需要作改動低壓空載損耗測試（界面如圖5）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、、三相有功功率及其功率和、波形因數、空載電流％、空載損耗以及試驗頻率；“空載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 a、b、c 順序夾至變壓器三相低壓套管，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.0.選擇額定電壓3.1.點擊 “開始測試”，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。
