萊蕪真空度開關測試儀非常感謝您對本產品的關注和信任。我們為能給您和您的同事們提供一臺品質的用于真空開關的真空度測試儀而倍感欣慰。并懇請您在使用真空度測試儀前仔細閱讀本手冊。收到儀器后，請清點隨機附件是否齊備，并保修手續。整機及附件包括：主機 為起見，在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕汽，導致機內絕緣水平降低。請確認本機內無濕汽后再行使用。請不要將本機放置于灰塵容易聚集的地方。請將本機放置于通風良好的場所。請注意不要在雷雨的情況下使用本機器。開機和關機時，高壓輸出線不得觸及人體，以防觸電。測量時，不要觸及高壓線和磁控電流線，以防觸電。請不要使用汽油、香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的布。 確認當地電網電壓是否與本機供電電壓相符:交流220士10％ ； 50／60HZ；（如用127V需定定制交流127V士10％，50／60HZ。）請不要損傷隨機所帶的線纜，以確保使用。本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。

萊蕪優質模擬斷路器裝置的經銷商

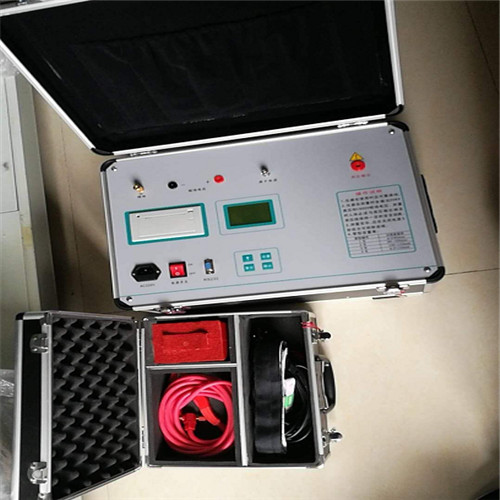

萊蕪真空度開關測試儀儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份6．保險管 2個十、質保本公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。

萊蕪真空度開關測試儀將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

<萊蕪>天正華意電氣設備有限公司

萊蕪真空度開關測試儀真空開關真空度測試儀一、序言由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P1(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P2（Pa）。靜置時間t不小于7d。由下公式計算允許儲存期T（年）THKD-Ⅳ型真空開關真空度測試儀是我公司在 THKD-Ⅲ型的基礎上根據現場用戶的反映改進的一代產品。它具有測試精度更高，穩定性更好，智能化程度更高的特點。真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。THKD-IV型真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。

萊蕪優質模擬斷路器裝置的經銷商

萊蕪真空度開關測試儀將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

<萊蕪>天正華意電氣設備有限公司

萊蕪真空度開關測試儀當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（2.3E-03Pa即為0.0023Pa）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱；謝謝合作！

<萊蕪>天正華意電氣設備有限公司 萊蕪優質模擬斷路器裝置的經銷商

萊蕪真空度開關測試儀具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。
