金華一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試（系統）裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。

變電站監控信息一體化驗收裝置十周年促銷

金華一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準，將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側220kV套管處對母線三相通流（160A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上214間隔開關，然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上214-2、214、214-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護，測量214間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。4.3）201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上202-2、202、202-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護，包括后臺監控機測量值等；測量完成后將202間隔一次設備恢復到初始狀態。4.4）201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上215-2、215、215-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護，包括后臺監控機測量值等；測量完成后將215間隔一次設備恢復到初始狀態。

<金華>天正華意電氣設備有限公司
變電站監控信息一體化驗收裝置十周年促銷 <金華>天正華意電氣設備有限公司

金華一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

金華一次通流加壓模擬帶負荷向量試驗裝置模擬負荷模塊連接關系及功能簡述55V/200A一般用于變壓器差動保護，在中壓和高壓側短路，低壓側加壓的情況；110V/100A、220V/50A、440V/25A一般用于變壓器差動保護，對低壓和高壓側短路，中壓側加壓的情況；440V/25A、880V/12.5A一般用于變壓器差動保護，對中壓側和低壓側短路，高壓側加壓的情況；其中880V還用于全站通壓試驗中。Ⅰ路電源接三相工頻大電流轉換輸出15V/200A，用于母線及間隔回路通流試驗；Ⅱ路電源接三相工頻電壓轉換輸出10kV/0.2A，用于對PT一次加壓做為參考相位基準，驗證PT變比、極性、相位關系是否正確；電壓轉換輸出100V/0.1A方便對保護裝置的二次輸入電壓用作相位測量的參考基準。6. 模塊操作說明6.1變頻電源操作說明打開變頻電源柜門，接好輸入電源線及2路輸出線后，啟動送電，合上左上角控制開關，待顯示屏進入登錄界面后合上輸入開關，并根據試驗項目需要合上輸出開關，變頻電源的電壓、頻率、相位調整均可通過平板控制實現。6.2平板操作說明6.2.1藍牙連接打開app，左上角會顯示“模擬負荷調試（未連接）”，請點擊右上角三個點，選擇連接設備，已匹配設備列表中有 “MNFH-xxx”的藍牙設備，點擊連接。成功連接后左上角會顯示“模擬負荷調試（已連接）”，藍牙連接前的平板所有設置均為無效設置，藍牙連接后會自動更新至源當前設置狀態。如果已匹配設備為空，請關閉軟件，到系統設置——藍牙——可用設備——選中MNFH-xxx，并輸入配對密碼1234，待成功配對后返回模擬負荷app界面連接藍牙設備。6.2.2 Ⅰ路電源輸出連接說明a) 變頻電源連接三相工頻大電流轉換裝置時，Ⅰ路輸出方式：升流輸出，Ⅰ路輸出端選擇：10V/200A 升流器；b) 變頻電源連接三相阻抗變換裝置時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：根據阻抗變換裝置連接關系做一一對應；c) 變頻電源直接輸出時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：電源輸出；6.2.3 Ⅱ路電源輸出連接說明變頻電源連接升壓裝置時，Ⅱ路輸出方式：升壓輸出；變頻電源Ⅱ路直連時，Ⅱ路輸出方式：電源輸出；平板顯示的電壓、電流、均為按照變比折算到一次回路上的電壓、電流幅值。6.2.4 電源參數設置參數設置時，先輸入設置值，再按輸入值左側灰底黑字描述部分，待設置值由黑色變為灰色，說明設置成功。以變頻源Ⅱ路連接升壓裝置為例，Ⅱ路電壓設置5.7kV，并按設置值左側對應的灰色按鈕“Ⅱ-電壓[kV]”待設置值由黑色變為灰色，說明設置成功。如果Ⅱ路電源處于啟動狀態，輸出相電壓為5.7kV。在平板設置與實際接線一致的情況下，平板顯示的電壓、電流幅值為實際施加到一次回路上的電壓、電流幅值。

<金華>天正華意電氣設備有限公司 變電站監控信息一體化驗收裝置十周年促銷
<金華>天正華意電氣設備有限公司

金華一次通流加壓模擬帶負荷向量試驗裝置試驗準備、測試步驟(1) 試驗準備根據對變電站現場踏勘，站內檢修電源箱開關容量（空開80A/3P）可滿足裝置供電要求，現場安裝主變兩臺，220kV、110kV雙母線單分斷，10kV三母線單分斷。為減少試驗接線操作，本次試驗充分利用220kV、110kV母聯開關和10kV聯絡開關的操作實現各通流和加壓回路間隔的投切。(2) 測試步驟1)全站母線一次通壓試驗通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。2）220kV、110 kV、10 kV母線/間隔通流試驗在#1主變220kV、110kV側套管分別接入三相工頻大電流，通過#1主變開關201將220kV母聯開關及需檢測的回路間隔投入試驗回路，在21-P-1#1母線220kV PT處接入高電壓，通過倒閘操作配合完成220kV線路保護、母線保護相位的檢驗；通過#1主變開關101將110kV母聯開關及需檢測的回路間隔投入試驗回路，在11-P-1#1母線110kV PT處接入高電壓，通過倒閘操作配合完成110kV線路保護、母線保護檢驗。3）#1、#2變壓器通流試驗核查差動保護接線根據變壓器阻抗參數計算，本次選擇變壓器110側繞組為施加變頻電源側通過一臺主變母線通過110kV母線串帶另一臺主變開關對115kV側繞組施加工頻（或低頻）電源，其余側繞組在主變開關后級合上刀閘形成短路電流，完成變壓器差動保護相位檢驗。9.8 一次電壓并列相位檢查220kV、110kV、10kV母線一次電壓并列相位檢查（含開口三角電壓，10kV#1接地變接線組別）：裝置變頻電源三相電源輸出接入#1主變低壓側套管，通過對變壓器低壓側勵磁后，三相相序為正序，分別在變壓器各側感應出一次電壓：10kV母線：一次電壓=380V，接地變低壓側電壓及PT二次電壓=14.47V;110kV母線:變壓器變比K=115/10.5=10.95 PT變比=110/0.1/0.1√3PT一次電壓=0.380×10.95=4.160kVPT二次線電壓=4160/1100=3.782VPT一次相電壓=0.380×10.95/1.732=2.400kVPT二次相電壓=4160/1100/1.732=2.183V220kV母線：變壓器變比K=230/10.5=21.9 PT變比=220/0.1/0.1√3PT一次電壓=0.380×21.9=8.322kVPT二次線電壓=8322/2200=3.782VPT一次相電壓=0.380×21.9/1.732=4.804VPT二次相電壓=8322/2200/1.732=2.183V通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。

變電站監控信息一體化驗收裝置十周年促銷

金華一次通流加壓模擬帶負荷向量試驗裝置本作業指導書適用于采用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用于新建變電站投運前各電壓等級繼電保護相位的檢驗工作。2 總則2.1 TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用變電站投運前各電壓等級繼電保護相位檢驗工作應遵守的基本原則。 2.2 測試單位應根據作業指導和工程實際情況，參考典型案例試驗編制具體的測試方案。2.3 測試過程中使用的儀器、儀表的準確級及技術特性應符合相關要求。3 變電站試驗前應具備的技術條件3.1 變電站一次和二次設備安裝、調試、試驗工作已全部結束，驗收合格；3.2 具備完整并符合工程實際的圖紙及資料；3.3 核對保護裝置的整定參數，應該與設備實際參數相符；3.4 試驗所使用的儀器、儀表齊備且有檢驗合格證。4 注意事項4.1 工作前應按照《 電網公司電力工作規程》完成相關的組織措施和技術措施。4.2 測試前，保護采用母線電壓互感器的線路應將線路隔離開關拉開；保護采用線路電壓互感器的線路應在線路一次斷引，防止將試驗電壓、電流加到輸電線路或試驗線路受感應電影響。4.3 為保證測試，測試過程中應保證試驗用的設備外殼可靠接地裝置急停按鈕功能有效、可靠。4.4 測試前所有電流互感器二次回路應不開路、接地可靠、正確；所有電壓互感器二次回路應不短路、接地可靠、正確。4.5 測試前應確保試驗接線正確、規范，正確使用絕緣工器具。4.6 測試期間，禁止試驗設備電流輸出回路開路、電壓輸出回路短路，禁止觸摸試驗設備輸出端子及接線。4.7 接、拆試驗線前，應對試驗裝置及被試驗設備進行放電。 模擬一次負荷法繼電保護相位檢驗裝置 模擬帶負荷繼電保護向量檢測裝置 高壓核相電流相位表 變電站投運前繼電保護回路向量檢查 母差保護線路保護 變壓器差動保護裝置 鉤式驗電器 模擬帶負荷測試裝置

<金華>天正華意電氣設備有限公司 變電站監控信息一體化驗收裝置十周年促銷

金華一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1）試驗準備為方便現場接線，根據變壓器阻抗參數計算，本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1）在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻（或低頻）電源，對#2主變差動保護接線檢驗，利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.2）在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻（或低頻）電源，對#1主變差動保護接線檢驗，利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.3）注：為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓，以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3）二次相電壓約2.62V。2）變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小，故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓，故換算中壓側對高壓側等效阻抗:ZM-H=40.85/（230/115）2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3）#2主變三側通流（由#1主變開關-110kV#1母線-母聯-#2主變開關）將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上，由#1主變110kV側對#2主變施加試驗電流；將#2主變220kV側202-3、202開關合上，202-D1接地刀閘合上，在220kV側主變開關202進線側形成短路接地；將#2主變10kV側002手車推至工作位置，合上002開關，在0022出線側使用短路線短路接地，在#2主變10kV 002開關出線側形成短路接地。

<金華>天正華意電氣設備有限公司 變電站監控信息一體化驗收裝置十周年促銷

金華一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試（系統）裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。

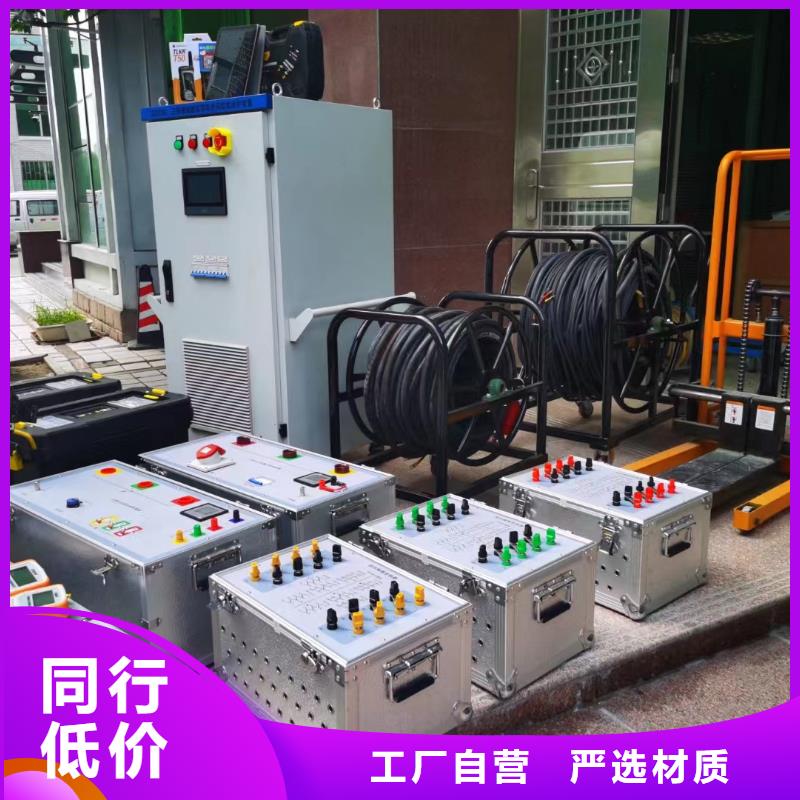

金華一次通流加壓模擬帶負荷向量試驗裝置 系統簡介本模擬帶負荷繼電保護向量檢測裝置，可模擬一次回路各種三相對稱、不對稱向量，用于變電站內母線線路及變壓器的負荷向量模擬，裝置可輸出工頻高電壓、大電流到變電站的一次設備，檢查母差保護、線路保護、測控裝置、計量裝置、錄波裝置等二次設備的向量正確性。還可輸出三相工頻或低頻電流，配置高精度無線選頻相位伏安測試裝置用于對變壓器差動保護二次回路正確性的驗證及六角向量圖的繪制，推算差流。實現智能變電站合并單元和常規變電站的互感器二次接線的變比、極性、相位等檢測，既能滿足常規變電站，也能滿足智能變電站測試需求，既能測試母差保護、線路保護，也能測試主變差動保護。2. 引用參考標準文件1) GB 50150—2016《電氣裝置安裝工程電氣設備交接試驗標準》2) DLT995-2006 《繼電保護和電網自動裝置檢驗規程標準》3) GB/T14285-2006《繼電保護和自動裝置技術規程》4）Q/GDW441-2010《智能變電站繼電保護技術規范》5）Q/GDW11145—014《智能變電站二次系統標準化現場調試規范》6）DL/T587-2016《繼電保護和自動裝置運行管理規程》7）DL/T559-2007《220kV～750kV 電網繼電保護裝置運行整定規程》8）Q/GDW422-2010《電網繼電保護整定計算技術規范》9）電網設備〔2018〕979號《電網公司十八項電網重大反事故措施》3. 變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。一次通流加壓模擬帶負荷向量試驗裝置 全智能無線高壓驗電器 智能變電站通流加壓典型實驗裝置 繼電保護測試儀 六相微機繼電保護測試儀 三相通流加壓模擬負荷校驗裝置 模擬帶負荷測試裝置 三相模擬帶負荷向量試驗裝置 電位差數字相位伏安表 三相微機繼電保護測試儀 三相模擬帶負荷向量試驗裝置

<金華>天正華意電氣設備有限公司 變電站監控信息一體化驗收裝置十周年促銷

金華一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置

<金華>天正華意電氣設備有限公司 變電站監控信息一體化驗收裝置十周年促銷

金華一次通流加壓模擬帶負荷向量試驗裝置試驗準備、測試步驟(1) 試驗準備根據對變電站現場踏勘，站內檢修電源箱開關容量（空開80A/3P）可滿足裝置供電要求，現場安裝主變兩臺，220kV、110kV雙母線單分斷，10kV三母線單分斷。為減少試驗接線操作，本次試驗充分利用220kV、110kV母聯開關和10kV聯絡開關的操作實現各通流和加壓回路間隔的投切。(2) 測試步驟1)全站母線一次通壓試驗通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。2）220kV、110 kV、10 kV母線/間隔通流試驗在#1主變220kV、110kV側套管分別接入三相工頻大電流，通過#1主變開關201將220kV母聯開關及需檢測的回路間隔投入試驗回路，在21-P-1#1母線220kV PT處接入高電壓，通過倒閘操作配合完成220kV線路保護、母線保護相位的檢驗；通過#1主變開關101將110kV母聯開關及需檢測的回路間隔投入試驗回路，在11-P-1#1母線110kV PT處接入高電壓，通過倒閘操作配合完成110kV線路保護、母線保護檢驗。3）#1、#2變壓器通流試驗核查差動保護接線根據變壓器阻抗參數計算，本次選擇變壓器110側繞組為施加變頻電源側通過一臺主變母線通過110kV母線串帶另一臺主變開關對115kV側繞組施加工頻（或低頻）電源，其余側繞組在主變開關后級合上刀閘形成短路電流，完成變壓器差動保護相位檢驗。9.8 一次電壓并列相位檢查220kV、110kV、10kV母線一次電壓并列相位檢查（含開口三角電壓，10kV#1接地變接線組別）：裝置變頻電源三相電源輸出接入#1主變低壓側套管，通過對變壓器低壓側勵磁后，三相相序為正序，分別在變壓器各側感應出一次電壓：10kV母線：一次電壓=380V，接地變低壓側電壓及PT二次電壓=14.47V;110kV母線:變壓器變比K=115/10.5=10.95 PT變比=110/0.1/0.1√3PT一次電壓=0.380×10.95=4.160kVPT二次線電壓=4160/1100=3.782VPT一次相電壓=0.380×10.95/1.732=2.400kVPT二次相電壓=4160/1100/1.732=2.183V220kV母線：變壓器變比K=230/10.5=21.9 PT變比=220/0.1/0.1√3PT一次電壓=0.380×21.9=8.322kVPT二次線電壓=8322/2200=3.782VPT一次相電壓=0.380×21.9/1.732=4.804VPT二次相電壓=8322/2200/1.732=2.183V通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。
