荊州清障儀信息在使用該產品之前，請先閱讀和了解這份用戶手冊并熟悉我們為您提供的信息。這份用戶手冊提供了重要的產品操作，以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的 性能，請遵循以下注意和警告事項以及該手冊的其他信息去操作。●本系列脈沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于300W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射。●切勿直接觀看輸出頭。●此激光器發射光為不可見光，使用時切勿把激光輸出頭朝向有人的地方。●請不要打開機器，因為沒有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級：本系列激光器屬于IV級激光：激光直接照射一定會對眼睛造成不可修復的傷害，也會造成皮膚灼傷和燒壞物品，某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷。

荊州清障儀概述隨著電網的快速發展，高壓輸電線路分布廣泛、有些輸電線路架設在環境復雜的地方，且絕大部分是由無絕緣層保護的裸金屬線，通過絕緣子固定在桿塔上，實現電能傳輸。但一些塑料布、廣告條幅、風箏、廣告布、樹障等異物很容易纏繞在裸露的金屬導線上，一旦此類漂浮性異物受雨、雪、霧、露浸濕，極易造成金屬導線相間短路或者單相接地等故障，從而導致跳閘造成供電中斷、輸電線路損壞。目前清理這些異物便捷的方式是利用噴火無人機對異物噴射火焰使其燃燒掉落，但隨著科技的不斷進步，更加便攜的新的清障裝置已脫引而出——激光遠程架空輸電線路異物。激光清障儀裝置通過發射特定波段和功率的紅外激光，在輸電線路不停電的情況下，通過光熱作用對輸電線路上的異物瞄準、掃描、熔斷使其掉落，準確無污染，對導線無損傷，是一種、方便、快捷的方式。現有清障方法比較清障方式圖示 需要人數效率性特點人工清障4-6人 4-6小時 需要人員攀爬，系數低傳統清障方式，效率低成本高，系數比較低，需要停電操作清障機器人2-3人2小時左右需要人員攀爬道桿塔頂端安裝 通過視頻控制機器人，需要人員少，機動性差，易損傷線路，需停電消缺無人機（切割機/噴火）5-6人 10分鐘 性高，無需攀爬 通過遙控清理障礙物，用時短，但需要停電作業激光清障儀1-2人5分鐘性高，無需攀爬遠距離清障，無需停電，用時短，

荊州清障儀總則1.1適用范圍本技術規范適用于電網異物激光遠程裝置的相關技術參數要求說明。1.2引言1）本規范提出了對電網異物激光遠程裝置系統結構、技術參數、功能等方面的技術要求。2）本規范提出的是 限度的要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供方應提供符合本規范和工業標準的優質產品。3）如果投標人沒有以書面形式對本規范的條文提出差異，則意味著投標人提供的設備完全符合本規范的要求。如有與本規范要求不一致的地方，必須逐項在投標人技術差異表中列出。如果沒有不一致的地方，必須在投標人技術差異表中寫明“無差異”。4）本規范所使用的標準如遇與投標人所執行的標準不一致，按較高的標準執行。5）本規范將作為訂貨合同的附件，與合同具有同等的法律效力。本規范未盡事宜，由合同簽約雙方在合同談判時協商確定。6）本技術規范書中帶“*”號的條款為重要條款，若不滿足將視為廢標。

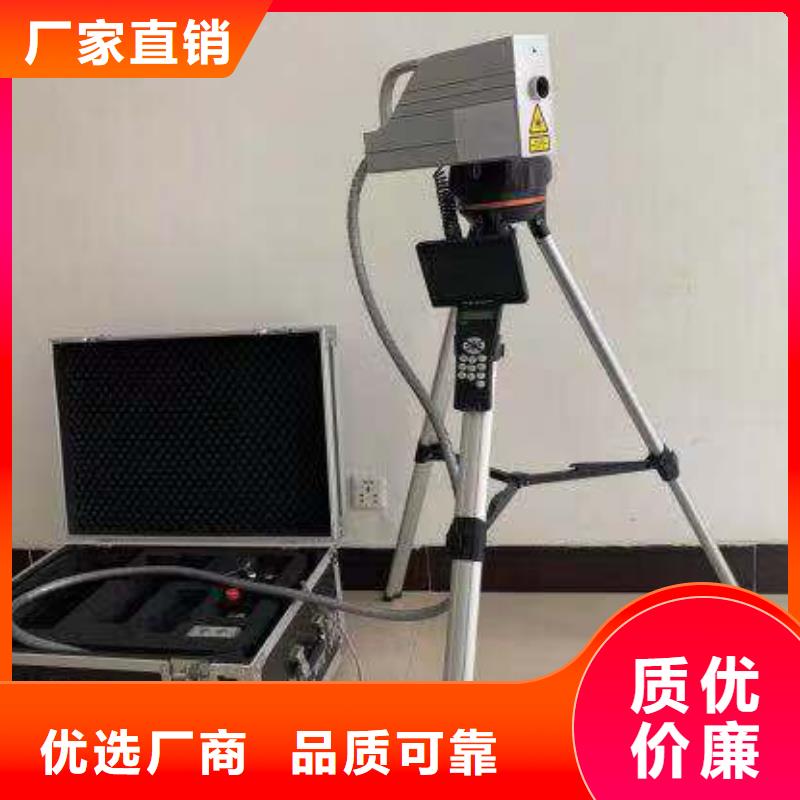

荊州清障儀屬材料異物，可用于遠距離砍樹、削枝，可用于遠程馬蜂窩；（2）有效距離：0～300米；（3）激光器類型：光纖激光器；（4）主機激光光源冷卻方式采用：風冷冷卻；（5）輸出功率：0～500W連續可調；（6）激光輸出波長：1080±10nm；（7）激光輸出焦距在0～500米范圍內可動態調節，聚焦光斑尺寸≤12mm；（8）具備十字光標指示功能，十字光標中心為激光出光點，光標具備多種顏色多種形狀可選；（9）發射頭部分采用同軸同向的出光方式，不接受非同軸的平行出光方式；（10）具備電子望遠瞄準系統，采用云臺控制、激光器控制與顯示一體的平板電腦，自動對焦相機配合手持平板顯示遠處目標，無需肉眼觀察，0-500m平板上清晰可見 光學調焦不低于60倍；平板電腦具有記錄作業過程功能，可通過工作錄像追溯操作過程；（11）具備高精度自動跟蹤云臺，云臺旋轉角度滿足水平：0°～360°，垂直：﹣90°～90°，具備機械保護和失電保持功能；（12）智能自動跟蹤瞄準功能：1）具有快速瞄準目標的能力，在任意倍率下，用戶直接在控制平板電腦上點擊待目標后，云臺會在1秒內自動瞄準目標，指哪打哪；2）具備多種工作模式，提供手動切割、半自動切割和全自動切割等功能，滿足不同作業需求；3）半自動切割模式下，具備電子圍欄功能，具備自動往復切割功能；4）全自動切割模式下，具備異物識別、自動生成切割路徑功能，作業過程中，具備人工輔助微調切割功能，提高作業效率；

荊州清障儀1信息感謝您選擇青島天正華意電氣的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在 狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率 超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。
