荊門異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

荊門異頻線路參數測試儀裝置自動進行自檢，在裝置狀態條（“TH-ZJD”條）處顯示裝置信息：（1）正常時顯示TH-ZJD；（2）定值錯誤時顯示為：定值錯誤。在系統狀態條（“系統運行正常”條）處顯示系統信息：（1）發生接地時顯示：系統接地；（2）發生諧振時顯示：系統諧振；（3）發生PT斷線時顯示為：PT斷線；5.2.1主菜單由正常界面按“確認”鍵，進入主菜單界面。用“上”，“下”鍵選擇菜單，按“確認”鍵進入相應菜單。按“取消”鍵，退出主菜單界面，回到正常界面。主菜單如圖5.3所示：圖5.35.2.2運行菜單運行功能菜單，是為運行人員準備的操作菜單。它只能修改部分參數，和瀏覽一些必要的參數及運行狀態。按“確認”鍵進入運行菜單，界面如圖5.4，5.5所示：圖5.4 圖5.5使用面板上的方向鍵( “” “”以下簡稱“方向鍵”)選擇菜單，把光標移到相應的菜單項按“確認”鍵進入相應的菜單項：a) “接地故障追憶”：可顯示近20次接地故障信息。失電后記錄不丟失。接地故障信息顯示如圖5.6 、5.7所示：圖5.6 圖5.7母線號：接地線路所在的母線號。母線電壓：接地線路所在的母線電壓。接地線路：接地線路或母線的名稱代碼，以及接地相（在有相電壓板的條件下）。開始時間：接地線路發生接地時的日期和時間。結束時間：接地線路結束接地時的的日期和時間。信息序號：左下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的接地開始，終止信息。進入菜單時，彈出的為近的記錄信息。打印接地記錄：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可翻頁查看本條記錄的全部信息（如圖5.6、圖5.7）。當光標處于“打印接地記錄”時，按“確認”鍵進行打印。如果故障追憶表內無接地內容，則顯示“無記錄”，按任意鍵返回。b) “諧振故障追憶”：可顯示近20次諧振故障信息。失電后記錄不消失。

<荊門>天正華意電氣設備有限公司 配電線路小電流接地故障測試儀品質放心

荊門異頻線路參數測試儀工作界面如圖八所示：7.如要調出此次存入的波形或以前存入的波形資料，按動屏幕上的“打開文件”鍵，屏幕中間將彈出“打開文件”界面，選擇所需調出的文件名，點擊打開鍵便能調出所需文件波形。工作界面如圖九所示。8.測試完畢，如需結束此次工作，直接點擊屏幕上右下角的“退出”鍵。屏幕回到桌面界面，按計算機正常程序關機即可。9.“波形對比”的應用有時為了更好地判斷故障波形和幫助對此次所測得的波形分析，需要將上次測的波形與此次所測得的波形進行同屏對比。從兩次測得的波形對比中找出變化的規律。防止或減少錯判和誤判。“波形對比”的操作方法如下：假設已經測得的結果和波形用觸摸筆點擊界面的“波形對比”。屏幕彈出“請輸入或選擇要比較的文件名”二級菜單。在圖十一中的界面，點擊二級菜單中的“選擇”鍵，又彈出二級菜單“打開-數據信息框中顯示當前選中文件的參數信息”，用觸摸筆選中要進行對比的文件。如圖十二。在上述操作的基礎上，點擊圖十三中的“打開”鍵，又彈出“請輸入或要比較的文件名”。如圖十四所示。此時點擊“比較”鍵，就可在屏幕上顯示上下兩個測試波形，上波形是當時采集到的波形，下波形是從歷史（或上次）測試后存儲的波形。如圖十五所示。這時就可以進行波形比較了。10.“打印波形”“打印波形”功能主要用于撰寫測試報告時，通過外接打印機輸出一份測試結果報告。從此報告中可以形象直觀地一目了然知道此次測試的波形和故障距離。相當于一份簡明的測試報告。“打印波形”頁面如圖十六所示。以測試結果圖十為例說明“打印波形”的操作過程。在圖十中，用觸摸筆點擊“打印波形”模擬鍵，界面立即彈出“打印波形”界面。

<荊門>天正華意電氣設備有限公司 配電線路小電流接地故障測試儀品質放心

荊門異頻線路參數測試儀我國10～35KV電網中一般采用中性點不接地或經消弧線圈接地方式，簡稱小電流接地系統。當小電流接地系統中發生單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高 倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統運行。因此，當發生單相接地故障時，必須及時找到故障線路予以切除以防止單相接地故障進一步擴大。微機型小電流接地選線裝置是我公司科技人員在總結了十幾年來國內各種小電流接地選線裝置成功、失敗的經驗和教訓之后，研制出的新一代小電流接地選線裝置。該裝置在軟硬件的設計上進行了重大改進，使裝置工作穩定，無需調試，整定方便，選線更加準確2裝置特點及技術參數2.1裝置的主要特點a) 適用于有/無消弧線圈系統或電阻接地系統；b) 適用于架空線/電纜線系統；c) 適用范圍廣，長短線不限，并聯運行的出線數不限；d) 選線方案先進，選線準確，帶方向，可區分線路和母線接地；e) 用DSP芯片作為核心運算控制單元，抗干擾能力強，可靠性高，運算速度快；f) 采用單CPU結構，整體結構緊湊。提高了運行的速度、可靠性；g) 漢字液晶顯示，人機界面友好，操作簡單、直觀；h) 定值、參數可以通過人機界面設置，方便、直觀；不需要調整任何電位器或開關；i) 運行、設置、調試多界面，可方便用戶的管理；j) 線路編號設定可輸入A~Z、0~9中的任意字符，便于記憶線路的名稱；k) 裝置具有聲光報警功能，具有接地、故障、失電等硬接點報警輸出，適應不同現場需要；l) 通訊接口可設置RS-232或RS-485，波特率、通訊規約可軟件設定；m) 跳閘功能，可設置延時跳閘（跳閘延時可軟件設定） ；n) 接地故障記憶，可存儲20次接地信息，能顯示和打印記錄；o) 諧振判斷功能，提供報警信號，各段母線都提供消諧出口。

配電線路小電流接地故障測試儀品質放心 <荊門>天正華意電氣設備有限公司

荊門異頻線路參數測試儀同時，也證明了電橋法因無法克服線路上的工頻感應電壓的干擾而不可能在輸電線路上予以應用。以下實測時數據和波形的的具體分析：2006年9月29日1、線路全長A相與地全長B相與地全長A相與B相全長2、線路斷線/斷路故障（1組）A相斷線B相短路A相B斷線B相斷線（2組）B相短路A相斷線（3組）測其中一項對地（A相B相短接）A相對地短路B相對地短路（4組）A相對草B對草地（5組）B相對地接800歐電阻B相接樹A相1、A相2到樹A相對地閃絡性故障2007年11月9日～10日在福建電力試驗研究院模擬故障試驗波形集11月9日在蘭高線上的測試波形：（線路全長16894m，在第107﹟桿塔處進行斷線、短路模擬試驗項目）①15:04 B相斷線（開路）測得開路全長距離為16894m。（游標卡在發射脈沖和回波脈沖前沿拐點上的有效讀數范圍16877～16925m，即是說在這個讀數范圍內都可視同為正確的，有148m讀數誤差范圍）②15:08 A相對鐵塔（地）短路 測得短路全長為16894m。有效讀數范圍16877～16925m。③15:33 B相對地短路 測得短路全長為16894m。有效讀數范圍16877～16925m。在99﹟桿塔處進行斷線、短路模擬試驗④16:42 B相對地短路 測得短路距離為15527m。有效讀數范圍15470～15550m。有80m讀數誤差范圍。

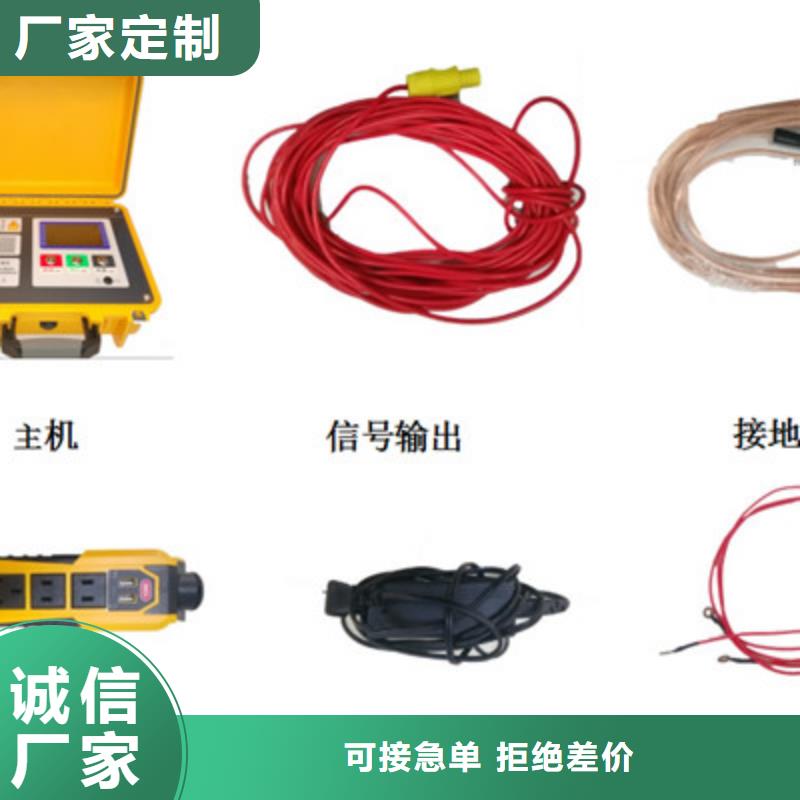

荊門異頻線路參數測試儀首先用脈沖測距法（低壓脈沖法）測量線路全長。本方法適用于對輸電線路的全長、開路故障和短路故障的測試。凡是輸電線路相間或相地的絕緣電阻降至線路的特性阻抗（大約等于400Ω），甚至直流電阻為零的故障均為低阻或短路故障。凡是相對地電阻無窮大或雖與正常的絕緣電阻相同，但電壓卻不能饋至用戶端的故障均為開路故障，或稱斷路故障。測試前，將Q9線與主機輸出Q9座相連，Q9線的紅夾子與輸電線路的一相相連，黑夾子與系統地相連。2.根據被測輸電線路的長度，選擇脈沖長度一般情況下：＜5Km選取“短距離” 5～10Km選取“中距離”＞10Km選取“長距離”3. 按一下“測試”鍵，測試屏右下角將彈出一個采樣菜單，待完成條結束，屏幕將顯示測試的特征波形，并且不斷地重復采樣顯示。在重復采樣的過程中可適當調節“主機”的“輸入振幅”電位器，直到回波拐點清晰為止。由于輸電線路上有較強的感應電壓（可能有數百上千伏），在用低壓脈沖法進行測量時，儀器不能直接用夾子線夾在故障相上。如果直接接入線路，將因為線路上的感應電壓使一起的輸入電路燒毀。的辦法是先用接地線將相線短路，線路故障測試儀的紅夾子經過一個0.1微法/5KV的隔離電容器再接到故障相上，撤掉短路線，就可正式進行測試了。

<荊門>天正華意電氣設備有限公司 配電線路小電流接地故障測試儀品質放心

荊門異頻線路參數測試儀若線路是短路故障，所顯示曲線與正弦曲線相似，既A的值隨著頻率的爭加由小向大再向小變化（見線路短路時駐波比與頻率的關系圖）。若線路是開路故障，所顯示曲線與余弦曲線相似，既A的值隨著頻率的爭加由大向小變化（見線路開路時的駐波比與頻率變化的關系圖）。根據波的傳輸理論和理論公式可知，當故障點離測試點距離越近，在注入點出現個駐波波谷時的頻率f0越高。當故障點距離太近時可能測量不到f0的值，當故障點離測試點距離太遠時f0的值可能只有幾百赫茲，我們所測到的可能不是駐波點而是第二、第三駐波點，當曲線波形中駐波點所示故障距離大于50kM時，可通過距離檔位按鈕選擇大于50kM的檔位來進行的測量。七、誤差的修正本儀器程序中的架空線路波速是固定的，對于不同參數的架空線路，其波數與給定波速會有一定偏差。因此，對于不同參數的架空線路，測出的距離也有一定偏差；但這一偏差可通過下列兩種辦法進行修正。1.根據對具體線段參數測試，修改程序中架空線路的波速參數，以保證測量精度。本方法適用于同一電壓等級線路參數基本一致的用戶。此項工作由架空線廠家與用戶配合進行。2.用戶用SH333儀器對已知長度L0的線路測量時，分別測量非故障相長度L1和故障相長度L2，可通過下列公式得到故障距離。Lx＝L0×L2/L1八、注意事項1.儀器中的蓄電池為全密封型，可以任意放置。2.關上電源開關，將220V市電由所配充電線引入充電插口就可進行充電，充電時間為12小時。3.為了延長電池壽命使電池達到使用效果，應每月進行充放電一次

<荊門>天正華意電氣設備有限公司 配電線路小電流接地故障測試儀品質放心
配電線路小電流接地故障測試儀品質放心 <荊門>天正華意電氣設備有限公司

荊門異頻線路參數測試儀小電流接地系統單相接地時故障電流的暫態分量比穩態故障電流大幾倍甚至更大，而且暫態量的頻率比較高，消弧線圈接近開路，補償感性電流對暫態分量的影響比較小。小波變換從暫態故障電流中提取故障特征，克服了傅里葉變換不能對信號同時進行時頻局部化分析的缺點，可以對信號進行分析，特別是對暫態突變信號或微弱信號的變化敏感，能可靠地提取出故障特征，顯著地提高了故障選線的精度和可靠性。小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同，線路越短，高頻分量越多。小波分析法提取某一頻率段的諧波分量后，各支路的零序電流分布也滿足上述結論。而且，突出的優點是，這種分析法能克服消弧線圈和CT不平衡的影響，這是因為，消弧線圈在暫態過程中還未起作用，而CT不平衡電流分量已被濾去（選擇頻段時去掉基波分量）。但小波分析法在穩態時要同諧波法和能量法相結合。整個裝置工作過程如下：系統無單相接地故障時，裝置處于監視狀態，液晶屏顯示當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息（如接地起始時刻、故障線路號、故障累計時間等），送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。4裝置硬件組成4.1裝置技術說明TH-ZJD型裝置的基本組成：由一片DSP統一管理各部分，如圖4.1所示。圖4.1 裝置主要組成部分結構圖4.1.1主要組成部分簡介各部分及功能簡要說明如下：

<荊門>天正華意電氣設備有限公司 配電線路小電流接地故障測試儀品質放心

荊門異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

<荊門>天正華意電氣設備有限公司

荊門異頻線路參數測試儀異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?體積小、重量輕在原來一體機的基礎上把主機和電源獨立開來，極大地方便了使用、運輸和售后。是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。

配電線路小電流接地故障測試儀品質放心

荊門異頻線路參數測試儀首先用脈沖測距法（低壓脈沖法）測量線路全長。本方法適用于對輸電線路的全長、開路故障和短路故障的測試。凡是輸電線路相間或相地的絕緣電阻降至線路的特性阻抗（大約等于400Ω），甚至直流電阻為零的故障均為低阻或短路故障。凡是相對地電阻無窮大或雖與正常的絕緣電阻相同，但電壓卻不能饋至用戶端的故障均為開路故障，或稱斷路故障。測試前，將Q9線與主機輸出Q9座相連，Q9線的紅夾子與輸電線路的一相相連，黑夾子與系統地相連。2.根據被測輸電線路的長度，選擇脈沖長度一般情況下：＜5Km選取“短距離” 5～10Km選取“中距離”＞10Km選取“長距離”3. 按一下“測試”鍵，測試屏右下角將彈出一個采樣菜單，待完成條結束，屏幕將顯示測試的特征波形，并且不斷地重復采樣顯示。在重復采樣的過程中可適當調節“主機”的“輸入振幅”電位器，直到回波拐點清晰為止。由于輸電線路上有較強的感應電壓（可能有數百上千伏），在用低壓脈沖法進行測量時，儀器不能直接用夾子線夾在故障相上。如果直接接入線路，將因為線路上的感應電壓使一起的輸入電路燒毀。的辦法是先用接地線將相線短路，線路故障測試儀的紅夾子經過一個0.1微法/5KV的隔離電容器再接到故障相上，撤掉短路線，就可正式進行測試了。

<荊門>天正華意電氣設備有限公司
<荊門>天正華意電氣設備有限公司 配電線路小電流接地故障測試儀品質放心

荊門異頻線路參數測試儀如果認為頻率的精細度不夠，應進入縮放功能狀態進行X軸方向的放大和壓縮后，再回到分析功能中分析。在縮放功能狀態下，每按一次“左移”鍵，圖形曲線會在原頻率點壓縮一倍。按一次“右移”鍵，圖形曲線會在原頻率點擴展一倍，直到小精細度。在采樣功能狀態下，按“右移”鍵致屏幕顯示“采樣”標識閃爍時，再次按下“右移”鍵兩秒左右儀器進入采樣測量，進入測量后，所有操作鍵均失效，直至采樣完成。并將上次所測量后保存的數據刷新。 在采樣功能狀態下，按“左移”鍵可選擇所測量線路的電壓等級。選擇線路的電壓等級依次為35KV、110KV、220KV、330KV和500KV，每按一下“左移”鍵 將會在上述電壓等級中增跳一次，多次按下會反復變換。六、使用方法本儀器不允許在被測線路帶電的情況下測量。測量時，儀器的“輸出”端子，用引線連接故障相架空線路。儀器的“接地”端子接變壓器的地線。若架空線路發生相間短路故障，可一相接儀器“輸出”端子，另一相接儀器“接地”端子。檢查所有連接線都聯接好后，打開電源“開關”。儀器進入主界面后，通過“功能”鍵選中進入“采樣”功能狀態。此時按“左移”鍵可選擇所測線路的電壓等級。按“右移”鍵致“采樣”標識閃爍，再次按下“右移”鍵兩秒左右儀器進入采樣測量。采樣測量結束后儀器自動進入分析功能狀態。線路開路故障時的駐波比與頻率變化的關系見下圖:線路短路故障時駐波比與頻率的關系見下圖:圖中f0為駐波點的頻率，在“分析”功能狀態下通過“左移”鍵或“右移”鍵移動標識線，反復在駐波點附近調整，觀察顯示屏下方A的值（駐波比）變化，找出點。此時顯示出的距離L為故障距離，f為駐波點的頻率，A為駐波比。為了便于找出駐波點的小A值，可選中縮放狀態，通過“左移”鍵或“右移”鍵放大或壓縮曲線，以便取得精細度。調整好精細度后進入分析狀態進行分析。采樣測量結束后儀器自動判斷線路故障性質（短路或開路）。若自動判斷有誤可通過“短路/開路”鍵改變故障判斷性質（距離L將改變）。

荊門異頻線路參數測試儀如果認為頻率的精細度不夠，應進入縮放功能狀態進行X軸方向的放大和壓縮后，再回到分析功能中分析。在縮放功能狀態下，每按一次“左移”鍵，圖形曲線會在原頻率點壓縮一倍。按一次“右移”鍵，圖形曲線會在原頻率點擴展一倍，直到小精細度。在采樣功能狀態下，按“右移”鍵致屏幕顯示“采樣”標識閃爍時，再次按下“右移”鍵兩秒左右儀器進入采樣測量，進入測量后，所有操作鍵均失效，直至采樣完成。并將上次所測量后保存的數據刷新。 在采樣功能狀態下，按“左移”鍵可選擇所測量線路的電壓等級。選擇線路的電壓等級依次為35KV、110KV、220KV、330KV和500KV，每按一下“左移”鍵 將會在上述電壓等級中增跳一次，多次按下會反復變換。六、使用方法本儀器不允許在被測線路帶電的情況下測量。測量時，儀器的“輸出”端子，用引線連接故障相架空線路。儀器的“接地”端子接變壓器的地線。若架空線路發生相間短路故障，可一相接儀器“輸出”端子，另一相接儀器“接地”端子。檢查所有連接線都聯接好后，打開電源“開關”。儀器進入主界面后，通過“功能”鍵選中進入“采樣”功能狀態。此時按“左移”鍵可選擇所測線路的電壓等級。按“右移”鍵致“采樣”標識閃爍，再次按下“右移”鍵兩秒左右儀器進入采樣測量。采樣測量結束后儀器自動進入分析功能狀態。線路開路故障時的駐波比與頻率變化的關系見下圖:線路短路故障時駐波比與頻率的關系見下圖:圖中f0為駐波點的頻率，在“分析”功能狀態下通過“左移”鍵或“右移”鍵移動標識線，反復在駐波點附近調整，觀察顯示屏下方A的值（駐波比）變化，找出點。此時顯示出的距離L為故障距離，f為駐波點的頻率，A為駐波比。為了便于找出駐波點的小A值，可選中縮放狀態，通過“左移”鍵或“右移”鍵放大或壓縮曲線，以便取得精細度。調整好精細度后進入分析狀態進行分析。采樣測量結束后儀器自動判斷線路故障性質（短路或開路）。若自動判斷有誤可通過“短路/開路”鍵改變故障判斷性質（距離L將改變）。

<荊門>天正華意電氣設備有限公司 配電線路小電流接地故障測試儀品質放心

荊門異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。
