選用組合電器時必須要求所選的負荷開關的轉移電流或交接電流的數值合適。熔斷器的選擇，應考慮變壓器的額定電流，過載系數取1.5，勵磁涌流12倍0.1s，以及四周環境因素。負荷開關依其滅弧原理可區分為產氣、壓氣、SF6和真空等形式。產氣開關由分閘的觸頭間產生的電弧熾熱滅弧管，產生氣體將電弧熄滅，隨著開斷次數的增加，滅弧管逐漸燒光，因此要不斷更換滅弧管。
產氣式負荷開關大約只能開斷1000A以下的電流。壓氣式開關靠其動觸桿分閘運動時產生氣體來滅弧，動觸桿是空心的銅桿，內裝固定活塞，靠分閘運動時產生氣體來滅弧。
壓氣式負荷開關大約開斷電流在1350~1850A之間，低于此范圍值將會使產品的可靠性大大降低。SF6開關主要優點是三、四個回路，在SF6氣體中共箱，體積小，不受外界氣候影響，但SF6氣體消耗臭氧資源，不符合環保潮流。它的電流開斷能力在2000~3500A之間。
1.海拔高度：200m及以下
2.環境溫度：-25℃
3.相對濕度:日平均值不大于95%,月平均值不大于90%
4.無導電性塵埃、腐蝕性氣體及水蒸汽體的場所
5.無火災、爆炸危險的場所
6.無經常性的劇烈振動的場所3.結構特點

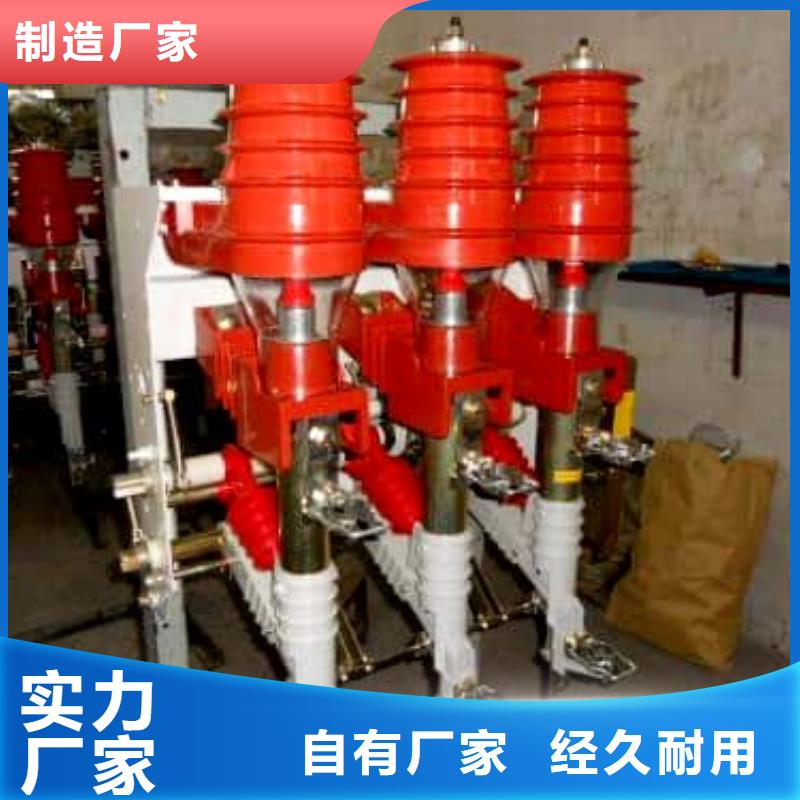

高壓負荷開關及熔斷器組合電器主要由框器、隔離開關（組合器的限流熔斷器在隔離開關上）、真空開關管 、接地開關、彈簧操作機構等組成。產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構， 采用電動機（另配手動）彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關，接地開關之間互相聯鎖（機械聯鎖），以防止誤操作。4.區別1、負荷開關是可以帶負荷分斷的，有自滅弧功能，但它的開斷容量很小很有限。
3分勵脫扣器操作電源與交接電流
隨著變電所"少人值守"、"無人值守"的推廣，為了滿足運行單位遠方操作的基本要求，選擇負荷開關時，需要配置分勵脫扣器供保護跳閘使用，即過載時通過繼電保護的方式使負荷開關分閘，熔斷器僅作短路保護。由分勵脫扣器動作使組合電器中負荷開關分斷，稱為脫扣器操作。繼電保護與熔斷器的時間-電流曲線不會相同，配合使用必然出現交叉點。繼電保護的動作特性與熔斷器的安-秒特性相交點稱為"交接電流"。
工程上按IEC確定 交接電流的方法為:在熔斷器 弧前安-秒特性的時間軸取負荷開關小分閘時間，加上20ms外部繼電器保護的小動作時間，所對應電流值即為 交接電流。
4組合電器的
寶熔電氣(靖江市分公司)已有多年的生產歷史，實力雄厚，自建廠至今一直把信譽、質量放在首位。本公司主要產品有【高壓限流熔斷器】。在當前日益激烈的市場競爭中，我廠更將一如既往地追求產品的精益求精，不斷加深企業科學管理的力度，提高產品的科技含量 ，不斷完善熱情的售后服務，期待您的光臨惠顧 ，歡迎各界新老客戶前來參觀、考察、洽談貿易，愿與您在成功的道路上攜手合作，共創輝煌。
。
因此，只有負荷開關與熔斷器配合得當，組成的組合電器就能夠開斷:負荷開關額定開斷電流的任何負載電流;組合電器額定短路開斷電流的任何過電流。這就是說，負荷開關加熔斷器能承擔工作電流和全短路電路之間的開斷任務。
2撞擊器操作與轉移電流
熔斷器通過的電流與熔斷時間呈反時限特性，簡稱安-秒特性，當出現過電流時，熔斷器依其安-秒特性熔斷。所謂轉移電流，是指三相熔斷器中有一相首先開斷，三相熔斷器的熔斷時間差為Dt。當首相動作后，撞擊器擊出，此時可能出現另外兩相熔斷器尚未滅弧開斷，而撞擊器擊出形成負荷開關切斷故障電流，原本應由熔斷器承擔的開斷任務，現轉移至負荷開關承擔。熔斷器與負荷開關轉移開斷時，對稱電流就叫"轉移電流"。顯然，轉移電流的數值與熔斷器安-秒特性、負荷開關固定分斷時間有關。轉移電流值可以通過引用IEC-420標準確定。在熔斷器安-秒特性時間軸，取0.9倍負荷開關固分時間，作一平行線，所對應的電流值就是轉移電流。例如某真空負荷開關，其固有分斷時間為28ms，配用100A熔斷器，依法求出轉移電流為1880A，負荷開關應能開斷此電流。故障電流超過轉移電流時，由熔斷器開斷。
