變壓器變形分析儀揭陽

揭陽變壓器繞組變形測試儀數據回顯本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲線在同一組別內，否則無法得到正確的分析結果。選擇好曲線后，點擊“分析”，系統會在左側彈出報告顯示窗口，其余與4.3描述操作一致。4.5報告保存位置報告保存到D盤文件夾下，文件夾層級為D:\ 變壓器繞組變形測試報告\測試報告＋打印時間.doc或測試報告＋打印時間.jpg。報告可能是WORD文檔或者JPG圖片，依據在保存時的選項而定。五 設備維護本節提供基本的維護資料，請盡量不要嘗試去拆裝、更改和維修變壓器繞組變形測試儀。5.1基本維護定期用干凈的布擦拭測試儀及其附件的表面。測試儀應放置在干凈、濕度較低的位置，并防止臟污的灰塵進入測試儀內部。儀器不用時放入包裝箱，包裝箱平時至于平放狀態。5.2高級維護由本公司的專業技術人員負責進行。六 訂購與服務6.1儀器主機自出廠之日起三年內，屬產品質量問題免費包修；其他原因造成的損壞，公司僅收取維修成本費。6.2公司對產品提供終身維修和技術服務。6.3如發現儀器有異常情況，請及時與公司聯系，以便為您提供便捷的處理方案。請勿自行拆卸。 附錄1:相關系數與變壓器繞組變形程度的關系我公司的變壓器繞組變形測試儀嚴格按照電力行業標準DLT911-2004《電力變壓器繞組變形的頻率響應分析法》對變壓器繞組變形程度進行分析，具體相關系數與變壓器繞組變形程度的關系見下表： 相關系數與變壓器繞組變形程度的關系（僅供參考）繞組變形程度 相關系數R嚴重變形 RLF＜0.6明顯變形 1.0＞RLF≥0.6或RMF＜0.6輕度變形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常繞組 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF為曲線在低頻段（1kHz～100kHz）內的相關系數；RMF為曲線在中頻段（100kHz～600kHz）內的相關系數；RHF為曲線在高頻段（600kHz～1000kHz）內的相關系數。

<揭陽>天正華意電氣設備有限公司

揭陽變壓器繞組變形測試儀對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為有力的依據。 電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條明確規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”低電壓阻抗測試能準確反映變壓器在繞組變形前后阻抗值的變化。2005年6月 電網公司在《十八項電網重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上電壓等級變壓器在出廠和投產前，應做低電壓短路阻抗測試，以留原始記錄。110kV及以上電壓等級變壓器在遭受出口短路、近區多次短路后，應做低電壓短路阻抗測試，并與原始記錄進行比較，同時應結合短路事故沖擊后的其他電氣試驗項目進行綜合分析。判斷變壓器無故障后，方可投運。正常運行的變壓器應至少每6年測一次。

變壓器變形分析儀揭陽 <揭陽>天正華意電氣設備有限公司
<揭陽>天正華意電氣設備有限公司

揭陽變壓器繞組變形測試儀標準《GB1094.5－2003 電力變壓器 第五部分 承受短路的能力》將短路電抗值作為診斷變壓器是否承受住了短路電流沖擊的規定項目。并特別強調：“觀察測量電抗的變化是特別重要的”。2008年11月1日實施的《DL/T1093-2008電力變壓器繞組變形的電抗法檢測判斷導則》規定：現場可采用低電壓試驗電源實測電力變壓器繞組和鐵芯的動穩定狀態參數，用以判斷變壓器繞組有無變形或位移。確定變壓器繞組及鐵心的動穩定狀態。導則對檢測時機 、檢測參數、檢測方法、測試儀器、判斷原理、判斷的定量界限都作了規定或提示。2008年11月1日實施的《DL/T1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》將使得電抗法測試有法可依，有明確的判據可用。變壓器繞組變形測試儀由筆記本電腦及單片機構成高精度測量系統結構緊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

揭陽變壓器繞組變形測試儀進入軟件后，點擊測量被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因?yàn)檫z漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y(cè)試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

揭陽變壓器繞組變形測試儀進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因?yàn)檫z漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y(cè)試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

<揭陽>天正華意電氣設備有限公司 變壓器變形分析儀揭陽

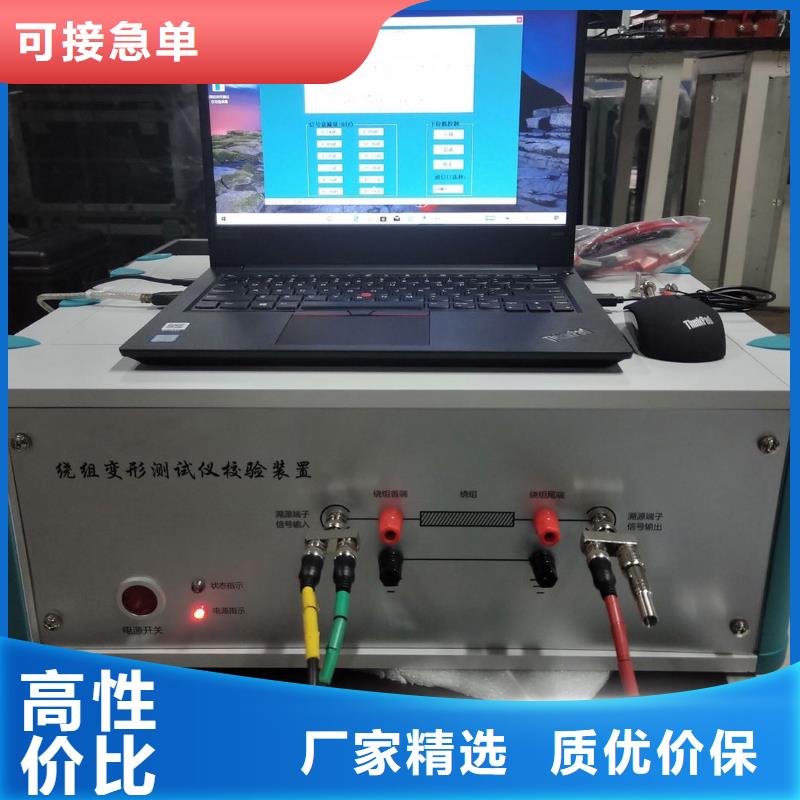

揭陽變壓器繞組變形測試儀四、頻響法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分使用USB接口與平板電腦或者筆記本電腦連接。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達10MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz對變壓器變形情況提供更多的分析。4.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。5.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。6.提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。7.軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。8.軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。9.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀 察和停止測量。10.每相測量所需時間小于60秒對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。11.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。12.可使用三相全自動測量方式，將三相測量線一次接好，無需每次測量一相后換線，自動完成三相測量，自動保存測量結果。

<揭陽>天正華意電氣設備有限公司
變壓器變形分析儀揭陽

揭陽變壓器繞組變形測試儀調入數據文件選取“瀏覽”會出現一個數據文件系統樹性結構。可以雙擊文件名稱或者單擊文件名前的選擇框，將所需數據文件打鉤并加入到文件列舉窗口，（軟件界面的正上方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線的數據分析結果會顯示到數據分析列表中。（軟件界面的正下方）。再雙擊文件名稱或者單擊文件名前的選擇框，就可以取消掉正在顯示的數據文件。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可輸出到Word文檔提供查看和打印。注意：不同測試頻率或測試頻率步長的數據文件不能一同調入和分析。13.5分析數據報告選擇“分析測試報告”會出現一個數據文件報告。上方顯示的是加入的曲線分析結論。結論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。13.6分析數據曲線調入數據文件后，可用線性坐標或?qū)?shù)坐標顯示波形，也可以使用二維或三維模式查看多種曲線，選擇“數據”工具欄項目，可以打開數據文件所在的文件夾，方便使用者直接查看數據文件或Word分析報告。13.7其它操作選擇“設置”中的“頻段設置”，可設置高中低頻段的范圍，將影響報告中的相關系數和均方差顯示。

<揭陽>天正華意電氣設備有限公司
<揭陽>天正華意電氣設備有限公司 變壓器變形分析儀揭陽

揭陽變壓器繞組變形測試儀性能特點1、儀器采用交流220V低壓電源，通過手動、自動兩種模式對單相、三相變壓器的AB、BC、CA繞組施加電流，測量變壓器的短路阻抗與銘牌阻抗比較的誤差百分比外，還可測量變壓器的阻抗、電抗、電阻、電感等值方便用戶數據對比，測試結果非常直觀；2、儀器可單相測試，也可三相測試；可手動測試，也可自動測試；3、一次性接線，不用倒接測試線便可自動完成三相測試；4、不用外接調壓器，便可對被測試品進行測量；5、儀器不僅顯示阻抗誤差百分比，還顯示施加電壓、施加電流、測量功率，短路阻抗、短路感抗、繞組電感、短路阻抗電壓等值；6、零序阻抗適用于高壓側星形接線帶中性點的變壓器，儀器可同時測量零序阻抗、零序感抗、零序電阻、零序電感；7、儀器可采用內部電源及外部電源兩種供電模式；8、儀器內置7寸彩色觸摸液晶屏，中文操作菜單，觸摸操作更便捷，同時配置微型打印機可實時打印數據；9、具有RS232接口，可以將測試數據傳輸?shù)胶笈_(tái)；10、本機可存儲100條測試記錄，數據存儲以測試保存時間為索引；11、具有USB接口，可以將測試數據轉存到U盤；12、儀器自帶時鐘功能，時間可自行校準；四、技術指標1、電壓測量范圍：15V～500V （可定制600V）2、電流測量范圍：0.5A～50A3、準確度：電壓誤差值：＜0.2％；電流誤差值：＜0.2％；功率誤差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗誤差值：＜±0.5％；4、阻抗測量范圍：1Ω～200Ω；5、工作電源：AC220V±10％；6、電源頻率：50Hz±5Hz；7、工作溫度：-10～40℃；8、環境濕度：≤80％RH 無結露；9、外形尺寸：400＊340＊195mm；10、整機重量：13.5kg。

<揭陽>天正華意電氣設備有限公司

揭陽變壓器繞組變形測試儀 如何選擇試驗電源：填寫一次電壓、電流、阻抗值無誤（注意：電壓kV、電流A），測試界面會給出測量電源選擇，例如220V下電流值呈紅色表示內部電流超過10A以上必須選擇外部電源，否則電流值綠色小于10A選擇內部電源。8.阻抗值測量界面如何選擇：一般情況大型電力變壓器高壓側為YN形和Y形，實際接線二者都為Y（A、B、C）接線，在測試界面上也是選擇Y形測量。高壓側D形測量在測試界面上有兩種選擇D和D1其區別帶短接和不帶短接，選擇測量結果值與銘牌短路值相符合。9.繞組變形軟件：檢測數據生成Word文檔是在生成過程需要調用Word軟件完成，所以筆記本電腦必須安裝Word軟件。當檢測軟件操作界面出現異常和操作不靈時，筆記本電腦需要?dú)⒍咎幚恚瑴y(cè)試軟件可能恢復正常如果不正常則需從新安裝測試軟件。10.檢查儀器是否正常頻響法：儀器正常流程開機，連接測試線和USB線把黃色夾子和綠色夾子短接，打開測試軟件運行，在0dB處出現一條直線則儀器正常。11.檢查儀器是否正常阻抗法：儀器正常流程開機后，分別插上測量線黃、綠、紅和USB線，測試線處在開路狀態下，不要連接任何負載，夾子之間不要短路，測試電源選在內部位置，打開測試軟件運行，任意選擇填有一次參數位置進行測試，測量結果三相電壓分別為:AB＝220V AB＝220VBC＝220VCA＝220V三相電流為零則儀器正常。 12.供電電源干擾：特別在新建變電站做繞組變形試驗經常出現波形尖峰變形與原始波形差異很大，原因有電焊機、風鎬、電鉆等導致供電波形畸變。解決便攜式UPS電源給儀器供電。 13.根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。14.數據存放格式：文件是以ASCII碼的形式存放，用戶可用各種文字編輯軟件進行閱讀和修改。15.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

揭陽變壓器繞組變形測試儀可以在電腦上瀏覽繞組變形測試儀使用說明書。19.2瀏覽菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。19.3測量準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數。19.4設置在開始測量后要設置測量變壓器的一些相關參數，這些參數影響短路阻抗短路損耗等的計算結果，所以請準確填寫。（高壓側標稱電壓、高壓側標稱電流為必填選項，短路阻抗如果填入正確數據可與測量結果進行比較）19.5工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。二十、阻抗法PC測試軟件使用流程20.1 USB驅動安裝20.1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)АＨ绻前l(fā)現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。20.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。20.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。20.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。20.3測量進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。

變壓器變形分析儀揭陽

揭陽變壓器繞組變形測試儀 阻抗法主要技術特點1.采集控制采用高速 高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口也可使用WIFI和藍牙連接方式。3.高速雙通道16位A/D采樣。4.采用三相接線單相測量方式，只需低壓側短接，高壓側一次性接好三相，一次性自動測量即可計算出每相的短路阻抗。5.該儀器可使用內置220V電源，也可使用外置電源。6.該儀器可同步測量電壓 電流 頻率，并顯示測試實時波形圖。7.計算機將檢測結果自動分析和生成電子文檔(Word)。8.檢測數據自動分析系統a)對A、B 、C三相相間進行短路阻抗相似性比較。b)還可以與銘牌上的短路阻抗（阻抗電壓）進行比較。9.可自動生成Word電子文檔，供保存和打印。10.該儀器完全滿足電力標準DL/T1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。十五、阻抗法主要技術參數1.測量精度：電壓：0.2級 電流：0.2級 2.阻抗范圍：0～3.電壓測量范圍：AC 25V～500V4.電流測量范圍：AC 0.1A～10A5.工作濕度：0～80％6.同相測試重復率：99.9％7.測量?jī)x器尺寸(長寬高)355X145X270(mm)8.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)9.總體重量:30Kg十六、阻抗法使用特點

變壓器變形分析儀揭陽 <揭陽>天正華意電氣設備有限公司

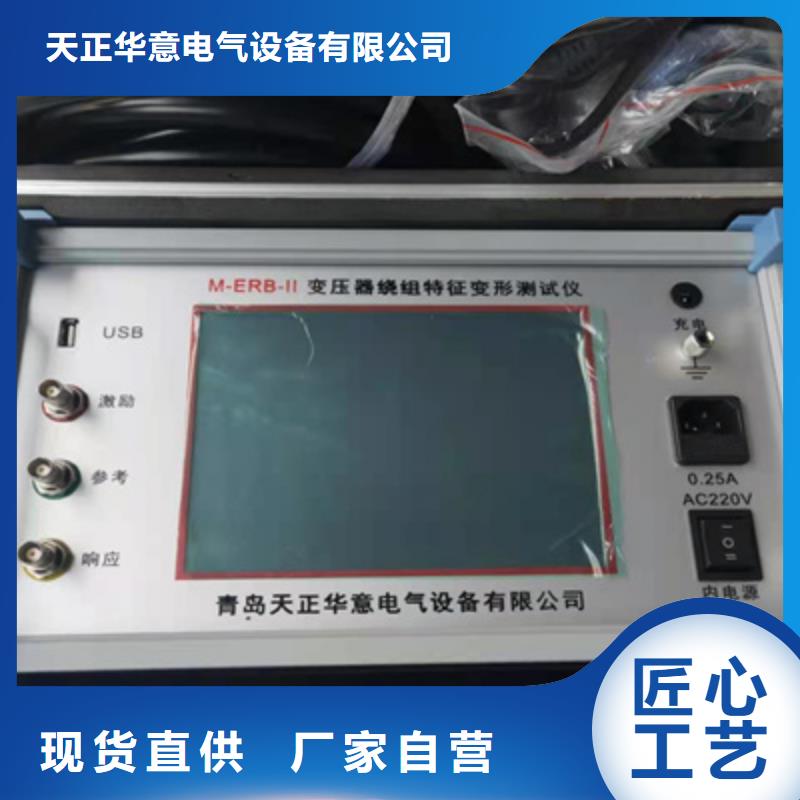

揭陽變壓器繞組變形測試儀二、頻響法主要技術特點1.采集控制采用高速、高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口。3.硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。4.高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。5.信號輸出幅度軟件調節，幅度峰值±10V。6.計算機將檢測結果自動分析和生成電子文檔(Word)。7.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能兼容當前國內兩種技術流派的測量模式。8.幅頻特性符合關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。9.檢測數據自動分析系統橫向比較A、B 、C三相之間進行繞組相似性比較其分析結果為:①一致性很好②一致性較好③一致性較差④一致性很差縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較其分析結果為: ①正常繞組②輕度變形③中度變形④?chē)?yán)重變形10.可自動生成Word電子文檔，供保存和打印。11.該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

變壓器變形分析儀揭陽

揭陽變壓器繞組變形測試儀性能特點1、儀器采用交流220V低壓電源，通過手動、自動兩種模式對單相、三相變壓器的AB、BC、CA繞組施加電流，測量變壓器的短路阻抗與銘牌阻抗比較的誤差百分比外，還可測量變壓器的阻抗、電抗、電阻、電感等值方便用戶數據對比，測試結果非常直觀；2、儀器可單相測試，也可三相測試；可手動測試，也可自動測試；3、一次性接線，不用倒接測試線便可自動完成三相測試；4、不用外接調壓器，便可對被測試品進行測量；5、儀器不僅顯示阻抗誤差百分比，還顯示施加電壓、施加電流、測量功率，短路阻抗、短路感抗、繞組電感、短路阻抗電壓等值；6、零序阻抗適用于高壓側星形接線帶中性點的變壓器，儀器可同時測量零序阻抗、零序感抗、零序電阻、零序電感；7、儀器可采用內部電源及外部電源兩種供電模式；8、儀器內置7寸彩色觸摸液晶屏，中文操作菜單，觸摸操作更便捷，同時配置微型打印機可實時打印數據；9、具有RS232接口，可以將測試數據傳輸?shù)胶笈_(tái)；10、本機可存儲100條測試記錄，數據存儲以測試保存時間為索引；11、具有USB接口，可以將測試數據轉存到U盤；12、儀器自帶時鐘功能，時間可自行校準；四、技術指標1、電壓測量范圍：15V～500V （可定制600V）2、電流測量范圍：0.5A～50A3、準確度：電壓誤差值：＜0.2％；電流誤差值：＜0.2％；功率誤差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗誤差值：＜±0.5％；4、阻抗測量范圍：1Ω～200Ω；5、工作電源：AC220V±10％；6、電源頻率：50Hz±5Hz；7、工作溫度：-10～40℃；8、環境濕度：≤80％RH 無結露；9、外形尺寸：400＊340＊195mm；10、整機重量：13.5kg。
