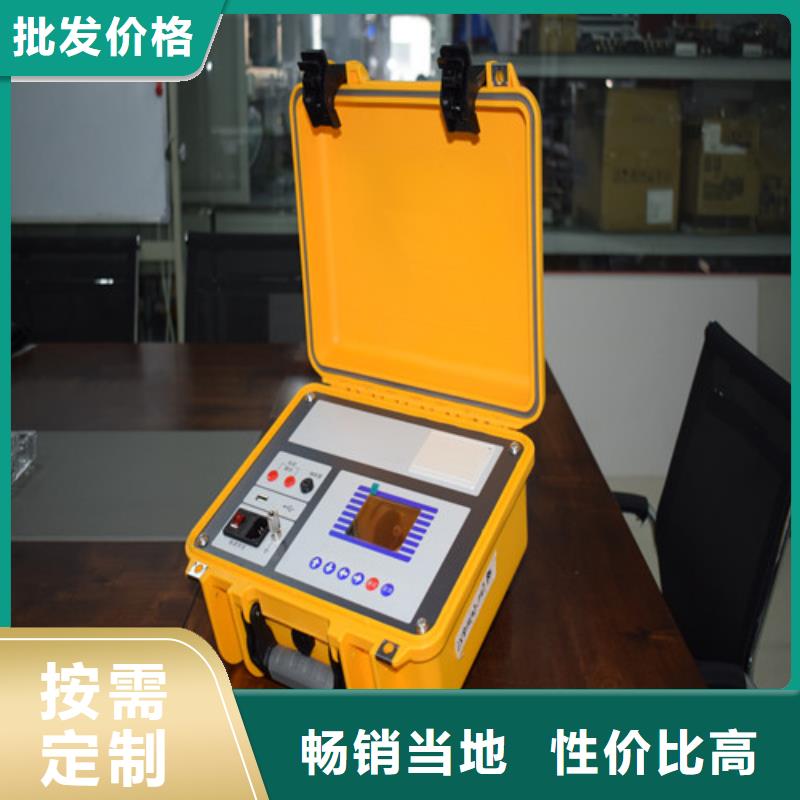

揭陽電容電流測試儀功能特點本儀器在不拆線的情況下測量成組并聯電容器的單個單相電容及同時測量包括△、Y型、YN型等在內的三相電容器并判斷電容器的不平衡性；同時可以測量各種電抗器的電感量。儀器可顯示并打印、保存包含電壓、電流、相位等在內的原始測試數據，便于被試品分析。儀器采用800X480七寸工業級高亮觸摸屏，陽光下可視，內置電子版接線說明，使用說明，操作簡便。49Hz交流測量，測量精度更高、抗干擾能力更強；外置電流鉗具備反向自動修正功能，電流鉗方向不影響測試數據和測試結果；儀器可存儲上萬組測試數據，并配備微型打印機、USB接口，可實現測試數據及歷史存儲數據的打印及U盤數據導出；儀器采用內置高密度高容量進口電池組供電，提高戶外操作的便攜性；儀器在測試過程中會經過預檢并具備過流保護功能，電源輸出短路不會損壞設備。3.技術指標工作電源： 220V/50Hz與42V/7000maH鋰電雙供電試驗電壓：0.1V～50V 150VA測量范圍： 電容 0.01uf～5000uf（1%讀數+0.01uf）電感：0.1mH～50H（1%讀數+0.02mH）電阻：0～50K（1%讀數+0.03Ω）電流：0～3A（0.5%讀數+0.1mA）電壓：0～50V（0.5%讀數+0.1V）小分辨率：電容 0.001uf電感 0.01mh電阻 0.01Ω電流 0.01mA電壓 0.1mV環境溫度 ：-20℃-60℃儀器重量： 4kg外形尺寸：350mmX250mmX15mm

揭陽電容電流測試儀電容的測量：圖27為三相Ⅲ形A相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在A’線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。B、C相連線方式相同。圖27Ⅲ形聯接被試電容接線圖（6）電抗器電感的測量：圖28為電感電抗測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排一端上、黑色夾子夾在另一端上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在電抗器引線上方可測量，完成后轉下一接線。圖28被試電抗器電感接線圖八、產品成套：部 件 數量 部 件 數量電容電感測試儀 1臺 鉗形電流傳感器 1個測試線 2條 短接線 1條儀器電源線 1根 5A保險管250V 2個儀器使用說明書 1本 產品出廠合格證 1張保修卡 1張 裝箱單 1張用戶收到儀器后，按照儀器的成套說明，開箱檢查是否相符，核對上述內容，若發生缺少，請立即與本公司聯系。九、注意事項8.1使用本儀器前請仔細閱讀使用說明書，檢查接線無誤、接地良好。8.2高精度電流鉗為本儀器測量的關鍵部件，受損后對測試數據有很大的影響，在使用過程中需謹慎，要輕拿輕放，不能從高空掉落或者摔碰。8.3在測量完畢并退出測量狀態后，關閉儀器電源，方可進行接線拆除。8 .4如出現無法解決的問題，請及時與本公司取得聯系。十、售后服務儀器自購買之日起12個月內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<揭陽>天正華意電氣設備有限公司 變電站電容電感測試揭陽品質優

揭陽電容電流測試儀2工作原理TH-13漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用，其原理框圖如圖1所示。圖1 校準裝置原理框圖通過TH-13監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的電流，來執行RCD跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的10％遞增到150％。2.1剩余動作電流制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該電流值時，剩余電流保護裝置應在規定的條件下動作。2.2剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD在規定條件下不動作的剩余電流值。2.3分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有電弧熄滅瞬間為止所經過的時間間隔。通過TH-13監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間校準，同時顯示測得的被測試裝置跳閘電流。3儀器特點?可模擬漏電保護開關對不同電流和時間進行分斷模擬；?可任意設置0-3000mA剩余動作電流；?寬的分斷時間設置范圍20ms～5000ms；?大屏幕液晶菜單顯示，操作簡單、方便；?校準時間短、工作效率高，比傳統方式大大節省時間；?適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃；(4)相對濕度：＜80％；(5)電源失真度：＜2％；(6)電源要接地良好。4.2主要技術參數量程 漏電電流 分斷時間校驗范圍 30mA 300mA 3000mA (20～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1漏電電流：(1)漏電電流范圍：a.30mA檔：(0～30)mA；b.300mA檔：(30～300)mA；c.3000mA檔：(300～3000)mA；(2)允許誤差：±（0.2％讀數＋0.05％量程）4.2.2分斷時間：(1)分斷時間范圍：(20～5000)ms；(2)允許誤差：±0.1ms。

<揭陽>天正華意電氣設備有限公司 變電站電容電感測試揭陽品質優
<揭陽>天正華意電氣設備有限公司 <揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀產品概述無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司經過攻關，終研制出一種利用新試驗方法進行測量的儀器，這就是“型電容電感測試儀”。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

揭陽電容電流測試儀測試接線（1）單相電容的測量：單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在UN上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“A”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。如果電容器組有多個單相電容需要測試，可以在測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。圖4（2）三相△型電容的測量：圖5是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖5 △形聯接被試電容接線圖（3）三相Y型電容的測量：三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這里不再做具體介紹。（4）三相Yn型電容的測量：圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖6 Yn形聯接被試電容接線圖（5）三相III型電容的測量：圖7為三相Ⅲ型電容器測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將黃色夾子夾在母線排A相上，將綠色夾子夾在母線排B相上，將紅色夾子夾在母線排C相上，黑色夾子夾在A’線上，將A‘B’C‘短接，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。

<揭陽>天正華意電氣設備有限公司
變電站電容電感測試揭陽品質優

揭陽電容電流測試儀操作使用說明所有測試線接好以后，打開電源開關，儀器初始化后進入“開機界面”屏（見圖13）。1、參數設置圖13 主菜單接線方式可以設置為1PT、3PT、3PT1、3PT2、4PT、4PT1六個中的一個。電壓等級設置位線路的電壓等級如 10KV、35KV等。試品編號設置實驗標記，方便以后將歷史數據對應到相應的變電站。按上下左右鍵選擇相應的選項，按“確認”鍵進入所選功能。 設置完成按“啟動/停止”，進行測試。2、數據測試圖14 參數設置上圖中，黑框中顯示的測試電容為配網線路三相對地電容的總和，電容電流為此對地電容值折算到額定電壓下的電容電流值。下面顯示的開口三角電壓，為實際上開口三角處的工頻電壓值，這個電壓值過高會影響測量精度。U1U2I1I2A1A2這些值為測試過程數據。3、歷史數據按“記錄”切換到“歷史記錄”屏幕見圖16。按上下鍵切換顯示的歷史數據，按存儲建將數據保存到U盤。圖16 測量記錄查詢4 實時時鐘設置按“設置”按鍵均可打開如下圖所示參數設置界面。用戶可以通過此界面設置背光亮度，電量顯示方式（電壓值/百分比）還可以進行時間設置。時間設置完畢需要確認才能保存。“語言選擇”可以改變界面顯示語言，有中文和英文兩個選擇項，改變語言需要重啟設備才能完全生效。見圖17。圖17 實時時鐘設置八、注意事項1 使用儀器時請按本說明書接線和操作。2 接地端子應就近可靠接地。3 測試開始前請輸入正確的參數設置。4 測量過程中如果電流輸出端子無電流輸出，請檢查接線。5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。

<揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀變壓器中性點異頻信號注入法6.1 測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。6.2 測量原理變壓器中性點異頻信號注入法測量原理如見圖3。圖3變壓器中性點異頻信號注入法原理圖圖3中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）6.3 測量步驟6.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。6.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。6.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。6.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。6.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。6.3.7 測試人員位于絕緣墊上開始測試。

變電站電容電感測試揭陽品質優 <揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

揭陽電容電流測試儀電容測量接線圖在Y型電容測量的基礎上，將黑色測試線（N線）卡在電容器中性點處。5.5 電感測量圖6-1 電感全自動測量接線圖 圖6-2 電感手動測量接線圖當電感N相連接在一起時，按照圖6-1接線，采用自動測量；當電感N相獨立時，按照圖6-2接線，采用手動測量，并依次切換至NB、NC處。5.6 參數測量圖7 參數測量接線示意圖電源采用A、N相輸出，電流卡鉗根據需要選擇性接入。6.操作說明按開關鍵開機，進入測試主界面，根據需要選擇對應的測量模式，測量模式包括：并聯電容測量、△型電容測量、Y型電容測量、YN型電容測量、電感測量及參數測量。圖8 操作模式選擇界面操作主界面下點擊時間可修改系統時鐘信息6.1 并聯電容測量操作說明圖9 并聯電容啟動總電流、總相位、總阻抗、總電容為內部CT與采樣電壓的測量值及計算值；支電流、支相位、支電容為外部電流鉗與采樣電壓的測量值及計算值；并聯電容測量時電流鉗方向自動校正，正向、反向對測量結果無影響；按照幫助—接線示意要求，連接好測試線，系統自動測試，測試過程為：1 設置組別及相別；2 系統以A、N相輸出，預檢電容器組的并聯電容值；2 根據預檢值，實際加壓，內部電流互感器測量流過整個并聯電容器的電流，外部互感器測量流過單只電容器的電流；3 待支電容（紅色字體部分）數值穩定后按對應編號鍵暫存電容測試結果；4 如果需要停電更換外部電流鉗位置，請按暫停鍵，待更換完成后按繼續鍵，否則直接更換，重復3步驟；

<揭陽>天正華意電氣設備有限公司
變電站電容電感測試揭陽品質優 <揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀電容測量接線圖在Y型電容測量的基礎上，將黑色測試線（N線）卡在電容器中性點處。5.5 電感測量圖6-1 電感全自動測量接線圖 圖6-2 電感手動測量接線圖當電感N相連接在一起時，按照圖6-1接線，采用自動測量；當電感N相獨立時，按照圖6-2接線，采用手動測量，并依次切換至NB、NC處。5.6 參數測量圖7 參數測量接線示意圖電源采用A、N相輸出，電流卡鉗根據需要選擇性接入。6.操作說明按開關鍵開機，進入測試主界面，根據需要選擇對應的測量模式，測量模式包括：并聯電容測量、△型電容測量、Y型電容測量、YN型電容測量、電感測量及參數測量。圖8 操作模式選擇界面操作主界面下點擊時間可修改系統時鐘信息6.1 并聯電容測量操作說明圖9 并聯電容啟動總電流、總相位、總阻抗、總電容為內部CT與采樣電壓的測量值及計算值；支電流、支相位、支電容為外部電流鉗與采樣電壓的測量值及計算值；并聯電容測量時電流鉗方向自動校正，正向、反向對測量結果無影響；按照幫助—接線示意要求，連接好測試線，系統自動測試，測試過程為：1 設置組別及相別；2 系統以A、N相輸出，預檢電容器組的并聯電容值；2 根據預檢值，實際加壓，內部電流互感器測量流過整個并聯電容器的電流，外部互感器測量流過單只電容器的電流；3 待支電容（紅色字體部分）數值穩定后按對應編號鍵暫存電容測試結果；4 如果需要停電更換外部電流鉗位置，請按暫停鍵，待更換完成后按繼續鍵，否則直接更換，重復3步驟；

<揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

變電站電容電感測試揭陽品質優

揭陽電容電流測試儀產品概述無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司經過攻關，終研制出一種利用新試驗方法進行測量的儀器，這就是“型電容電感測試儀”。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

<揭陽>天正華意電氣設備有限公司 變電站電容電感測試揭陽品質優

揭陽電容電流測試儀產品概述無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司經過攻關，終研制出一種利用新試驗方法進行測量的儀器，這就是“型電容電感測試儀”。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

<揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀功能及特點2.1 測量范圍更寬，測試速度更快。2.2 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。2.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。2.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。2.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。2.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。2.8 具備輸出短路保護功能。2.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。2.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.11 熱敏打印機打印功能，快速、無聲。2.12 體積小、重量輕，方便攜帶使用。

<揭陽>天正華意電氣設備有限公司 變電站電容電感測試揭陽品質優
變電站電容電感測試揭陽品質優 <揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀2工作原理TH-13漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用，其原理框圖如圖1所示。圖1 校準裝置原理框圖通過TH-13監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的電流，來執行RCD跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的10％遞增到150％。2.1剩余動作電流制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該電流值時，剩余電流保護裝置應在規定的條件下動作。2.2剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD在規定條件下不動作的剩余電流值。2.3分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有電弧熄滅瞬間為止所經過的時間間隔。通過TH-13監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間校準，同時顯示測得的被測試裝置跳閘電流。3儀器特點?可模擬漏電保護開關對不同電流和時間進行分斷模擬；?可任意設置0-3000mA剩余動作電流；?寬的分斷時間設置范圍20ms～5000ms；?大屏幕液晶菜單顯示，操作簡單、方便；?校準時間短、工作效率高，比傳統方式大大節省時間；?適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃；(4)相對濕度：＜80％；(5)電源失真度：＜2％；(6)電源要接地良好。4.2主要技術參數量程 漏電電流 分斷時間校驗范圍 30mA 300mA 3000mA (20～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1漏電電流：(1)漏電電流范圍：a.30mA檔：(0～30)mA；b.300mA檔：(30～300)mA；c.3000mA檔：(300～3000)mA；(2)允許誤差：±（0.2％讀數＋0.05％量程）4.2.2分斷時間：(1)分斷時間范圍：(20～5000)ms；(2)允許誤差：±0.1ms。

<揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀又稱為RCD（residual current protective device）檢測儀、剩余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護器的漏電動作電流和漏電動作時間。國內外多年的運行經驗表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用戶的用電。因此對漏電開關測試儀的校準至關重要。TH-13是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的計量性能。TH-13完全滿足JJF1283-2011《剩余電流動作保護器動作特性檢測儀校準規范》的計量要求。

<揭陽>天正華意電氣設備有限公司

揭陽電容電流測試儀配電網中PT接線方式及PT的變比配電網中的PT接線方式和PT的變比會對測試儀的測量結果產生很大的影響，如果PT的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中PT的接線方式及PT變比有一個清晰的了解。目前，我國配電網的PT接線方式有以下幾種：1、3PT接線方式這種接線方式分“N接地”、“B相接地”兩種，分別如圖 4和圖 5所示。對于這兩種方式，均從N-L兩端注入測試信號。根據所用PT的不同，分成三種類型：3PT： 、 3PT1： 、 3PT2： 。圖 4 N接地方式圖 5 B相接地方式圖 4、圖 5所示的系統運行方式是從開口三角測量系統容流時所必須的運行方式，而對于一般的配網系統，并不都是處于這樣的運行方式下，例如在系統中還接在消弧線圈、PT高壓側中性點接有高阻消諧器、PT開口三角接有二次消諧裝置等。這時，必須將運行方式轉換為圖 4或圖 5所示的運行方式。常見的采用3PT接線方式的配網其運行方式如圖 6所示：圖 6 常見的采用3PT接線方式的配網運行方式測試步驟：（1）檢查測量用的PT高壓側中性點是否安裝有高阻消諧器，如有，將其短接。從測量原理可知，選用哪組PT進行測量，我們就只考慮這組PT的接線情況。而無需關心系統內的其他PT的情況。如果系統中有些PT安裝高阻消諧器，有些沒安裝，則完全可以從沒有安裝高阻消諧器的PT進行測量，這樣可以省去短接消諧器的工作。（2）檢查消弧線圈是否全部退出運行。在有電氣聯系的被測電壓等級系統中所有消弧線圈均要退出運行，并非只退出該變電站的消弧線圈。同時只考慮被測電壓等級的情況，無需考慮其他電壓等級的情況。例如，被測變電站A為10kV系統，并通過聯絡線與變電站B的10kV系統相連，變電站A有2臺消弧線圈，變電站B有1臺消弧線圈，則測量時有電氣聯系的這3臺消弧線圈均要退出運行；而35kV系統有無消弧線圈則無需考慮。（3）退出PT 開口三角的消諧裝置。如果經過實測證明，開口三角所接的某些廠家某些型號的二次消諧裝置對測量結果沒有影響，則消諧裝置可以不退出運行。一般對于微電腦控制的消諧器，其只有在系統有諧振發生時才動作，該類消諧器一般對測量無影響。（4）如果PT二次側并列運行（很少見），則將其改為單獨運行。

揭陽電容電流測試儀參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。如果想查詢已存儲的記錄，可在主菜單下選擇查詢記錄，按確認鍵進入顯示如下：圖16按↑ ↓鍵查詢所需記錄，按打印鍵可打印當前記錄，如果要刪除記錄，可按F2鍵進行刪除，刪除完成后所有記錄均清零。按返回鍵或復位鍵可返回主菜單。測試數據中各符號的含義：⑴、I：被測電容（抗）器的電流有效值，單位為A（安培）；⑵、U：被測電容（抗）器的電壓有效值，單位為V（伏特）;⑶、P：被測電容（抗）器的有功功率有效值，單位為W（瓦）；⑷、F：輸出電源的當前頻率，單位為Hz（赫茲）；⑸、Rc：被測電容器的容抗，單位為Ω（歐姆）；⑹、Rl：被測電抗器的感抗，單位為Ω（歐姆）；⑺、Rz：被測試品的阻抗，單位為Ω（歐姆）；⑻、C:被測試電容器的電容值，單位為uF(微法);⑼、Cab：被測三相電容器的AB相電容值，單位為uF（微法）；⑽、Cbc：被測三相電容器的BC相電容值，單位為uF（微法）；⑾、Cca：被測三相電容器的CA相電容值，單位為uF（微法）；⑿、Ca：被測三相電容器的A相電容值，單位為uF（微法）；⒀、Cb：被測三相電容器的B相電容值，單位為uF（微法）；⒁、Cc：被測三相電容器的C相電容值，單位為uF（微法）；⒂、Cz：被測三相電容器總的電容值，單位為uF（微法）；⒃、L：被測電抗器的當前測量電感值，單位為H（亨）；⒄、Ф：被測試品的電壓與電流之間的相位角，單位為 o（度）
