嘉興高壓開關測試儀供應商 <嘉興>天正華意電氣設備有限公司

嘉興高壓開關測試儀 儀器使用注意事項1.使用儀器前請首先將儀器可靠接地，以確保人身及儀器。 2.使用儀器前請檢查使用電源是否為交流或直流220V電源，否則可能損壞儀器。 3.儀器在工作時內部有220V直流電流輸出，請注意。 4.在使用內部直流電源控制開關分合閘的情況下，試驗前請仔細檢查控制接線，嚴禁短路，避免損壞機內直流電源或控制接點。5.各斷口線連接必須良好，以免因開關振動影響測試數據。6.儀器內部有220V電壓，請不要打開機殼。TH-HAJ高壓開關綜合特性測試儀斷路器線圈分析儀一、概述：隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。

嘉興高壓開關測試儀 測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。

<嘉興>天正華意電氣設備有限公司 嘉興高壓開關測試儀供應商

嘉興高壓開關測試儀無端口低跳實驗菜單：不接斷口信號線，根據斷路器狀態給線圈電壓進行單次分（合） 低跳的測試，斷路器動作后，點擊確定數據就是當前動作電壓值，如下圖：⑹、重合閘測試菜單：可做斷路器的分合、合分、分合分三種重合閘實驗。⑺、震動測試菜單：將加速度傳器安裝在斷路器的動觸頭，分析開關的狀態。⑻、合閘電阻開關測試菜單：此菜單專門用來測試帶合閘電阻斷路器的合閘電阻投入時間、合閘電阻值以及時間等參數。⑼、石墨觸頭開關測試菜單：此菜單專門用來測試石墨觸頭斷路器的合、分閘時間、速 度等參數。D、儲能：點擊此菜單，界面如下圖：⑴、啟動儲能菜單：輸出電壓給儲能電機進行儲能，儲能時長一般為10秒左右。如下圖：⑵、儲能測試菜單：測量儲能電機的功率及儲能時長。如下圖：八、使用儀器測試的部分圖形及文本數據如下：⑴、合閘圖形及文本數據：⑵、分閘圖形及文本數據：⑶、重合閘的分合分圖形及文本數據：九、測試現場常見技術問題及處理辦法㈠、現場用儀器進行控制合、分閘操作時，開關不動作1、現場合、分閘控制接線不正確處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。2、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）處理辦法：①、對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。

<嘉興>天正華意電氣設備有限公司 嘉興高壓開關測試儀供應商

嘉興高壓開關測試儀 菜單說明：開機后進入儀器操作主界面：A、文件菜單：點擊文件菜單，如下圖：⑴、新建：點擊此菜單，刷新成空白屏幕。⑵、打開：點擊此菜單，打開先前保存的測試數據或進入其他數據庫。⑶、保存：點擊此菜單，以當前測試的日期自動命名保存，再點擊OK鍵關閉，如下圖：⑷、生成包絡線：點擊此菜單，通過導入幾組相同的測試數據（同一款斷路器、都是合或分閘的數據 、傳感器選擇、速度定義等完全一致），生成包絡線。⑸、加載包絡線；測試完成后，點擊此菜單，進行速度的包絡線對比。⑹、關閉包絡線：點擊此菜單，關閉包絡線。⑺、綜合打印：點擊此菜單，打印測試的全部數據。⑻、當前頁打印：點擊此菜單，只打印當前頁的測試數據。⑼、退出：點擊此菜單，退出測試關機，日常測試完畢后，直接關閉電源即可。B、點擊設置菜單，如下圖：⑴、參數設置：點擊此菜單，設置開關類型、傳感器選擇、采集時間、操作電壓等參數 的設置，如下圖：①、采集時間是指斷口信號采集時間長度，通常設置為1秒，可根據需要設置， 可設置200秒。②、預置行程是指設置斷路器的總行程（開距加超程），點擊數字14彈出輸入鍵盤，編碼器360和傳感器必須設置，再點擊啟動預置行程。直線傳感器可以不 需要設置進行測試。以下是數字鍵盤，點Esc鍵刪除當前輸入的數字，點Enter鍵確認輸入的數字。如下圖：③、操作電壓是指當前斷路器的動作電壓，通過數字鍵盤來輸入。④、速度選項：根據廠家給的速度定義輸入，如果不知道當前斷路器的速度定義，真空選擇項，SF6選擇一項。⑤、主斷口：默認為A1為主斷口，也可以根據需要設置其他的斷口為主斷口（如果 主斷口損壞或傳感器裝在其他相上使用）⑥、觸發方式中的自觸發：選擇此項主要是針對沒合（分）閘線圈的斷路器，測量 彈跳時間和次數、三相不同期、速度等參數，其分（合）閘時間是推算出來的。⑦、設置完成后點擊退出存盤。⑵、擴展平均速度定義菜單：此菜單主要是針對一些速度定義比較特殊的斷路器使用，數據測量完成后再進行速度定義計算。⑶、附加信息菜單：主要是輸入測試人員名稱及斷路器的編號。

嘉興高壓開關測試儀檢查控制回路，保證回路暢通。3、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線 就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。 ⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。

<嘉興>天正華意電氣設備有限公司 嘉興高壓開關測試儀供應商

嘉興高壓開關測試儀儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。㈤、儀器現場接地時，為什么要先接地線，然后再接斷口線？因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道。㈥、如何判斷儀器端口是否正常？儀器有十二斷口，每一相斷口均可獨立使用。①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字變?yōu)椤昂稀弊郑@表示正常。

<嘉興>天正華意電氣設備有限公司 嘉興高壓開關測試儀供應商
<嘉興>天正華意電氣設備有限公司 嘉興高壓開關測試儀供應商

嘉興高壓開關測試儀開關機構存在保護閉鎖（如西門子、ABB開關）處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉 鎖。②用現場操作電源，用“外觸發”方式試驗。㈡、儀器做單合、單分測試時，開關動作了，顯示斷口未動作提示。1、斷口未接好：①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三相短接后接黑線。②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）。③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回路再做實驗。㈢、打印機能走紙卻不能打印文字、圖形1、打印紙安裝反了處理辦法：重新正確安裝熱敏打印紙。2、熱敏打印機加熱頭壞了處理辦法：返廠維修熱敏打印機加熱頭。㈣、儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。

嘉興高壓開關測試儀 測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。

<嘉興>天正華意電氣設備有限公司 嘉興高壓開關測試儀供應商
嘉興高壓開關測試儀供應商 <嘉興>天正華意電氣設備有限公司

嘉興高壓開關測試儀 測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。

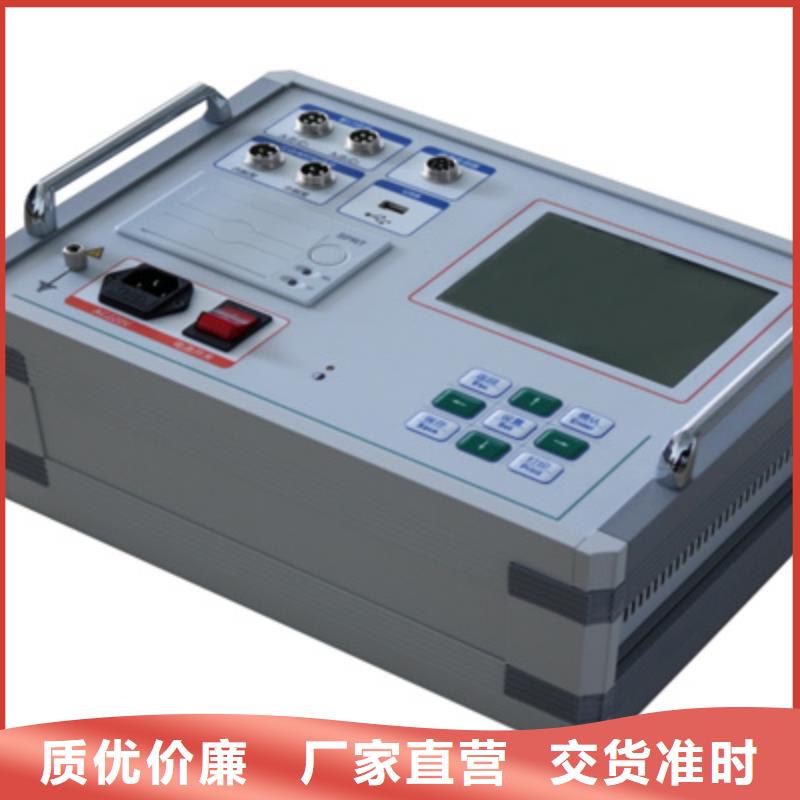

嘉興高壓開關測試儀術語定義 三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：①：A1B1C1/A2B2C2/A3B3C3/A4B4C4斷口測量⑥：合閘電阻測試端口?：電源開關②：內部直流電壓輸出控制⑦：U盤鼠標接口?：8.4寸觸摸彩色液晶屏③：采集外部電壓信號⑧：打印機?：石墨通訊接口④：直線、旋轉、加速度傳感器接口⑨：接地柱⒁：雙端接地接口⑤：儲能電壓輸出接口⑩：AC/DC220V 電源輸入斷口測量：測量12路普通金屬觸頭斷路器的合、分閘、彈跳、同期、同相等時間。內觸發：是指儀器輸出DC10～260V可調直流電源，默認為DC220V，進行分、合閘操作。外觸發：是指儀器內部直流電源不工作，接在斷路器分、合閘線圈上，采集斷路器動作的電壓信號。合閘電阻信號：測量3/6路帶合閘電阻觸頭斷路器專用。石墨信號：測量3/6路帶石墨觸頭斷路器專用。雙端接地信號：測量3/6路兩端接地斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。液晶顯示屏：參數設置、測量、數據等顯示。

<嘉興>天正華意電氣設備有限公司 嘉興高壓開關測試儀供應商

嘉興高壓開關測試儀 雙端接地開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。

<嘉興>天正華意電氣設備有限公司
嘉興高壓開關測試儀供應商 <嘉興>天正華意電氣設備有限公司

嘉興高壓開關測試儀術語定義三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。儀器面板介紹：金屬觸頭測試端口：測量12個主觸頭、6個主觸頭和6個輔助鋤頭的合（分）閘時間、不 同期、彈跳時間、彈跳次數等參數。內觸發：是指儀器輸出DC30～260V可調直流電源，默認為DC220V，進行分、合閘操作。外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如 老式的少油斷路器、單線圈的永磁斷路器等。合閘電阻測試端口：測量帶合閘電阻觸頭斷路器專用。石墨測試通訊接口：測量石墨開關觸頭斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。觸摸彩色液晶屏：觸摸操作，參數設置、測量、數據等顯示。六、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。

嘉興高壓開關測試儀開關機構存在保護閉鎖（如西門子、ABB開關）處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉 鎖。②用現場操作電源，用“外觸發”方式試驗。㈡、儀器做單合、單分測試時，開關動作了，顯示斷口未動作提示。1、斷口未接好：①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三相短接后接黑線。②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）。③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回路再做實驗。㈢、打印機能走紙卻不能打印文字、圖形1、打印紙安裝反了處理辦法：重新正確安裝熱敏打印紙。2、熱敏打印機加熱頭壞了處理辦法：返廠維修熱敏打印機加熱頭。㈣、儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。㈤、儀器現場接地時，為什么要先接地線，然后再接斷口線？因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道。㈥、如何判斷儀器端口是否正常？儀器有十二斷口，每一相斷口均可獨立使用。①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字變?yōu)椤昂稀弊郑@表示正常。

<嘉興>天正華意電氣設備有限公司
