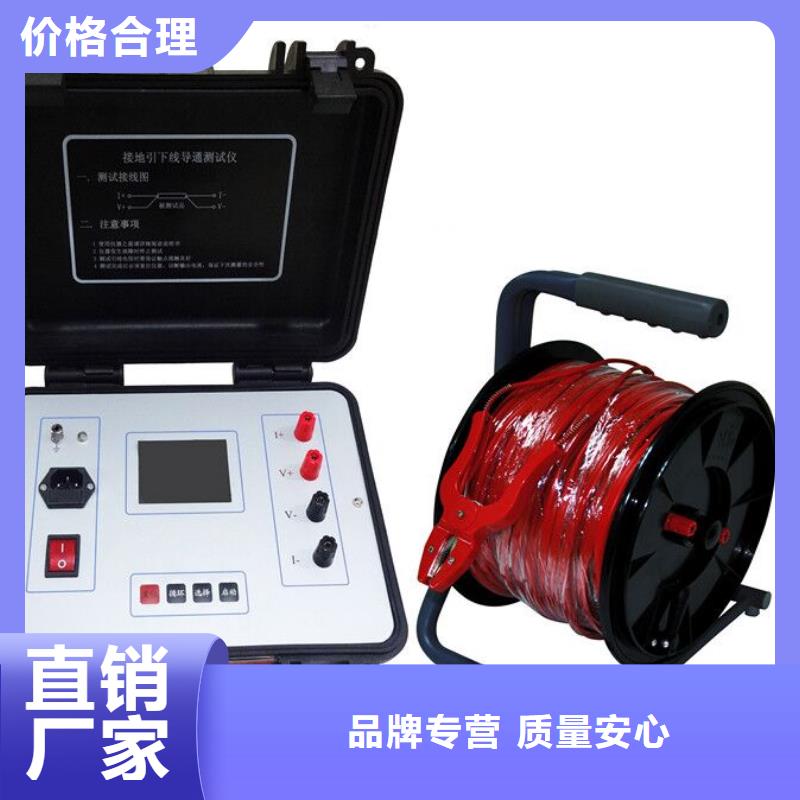

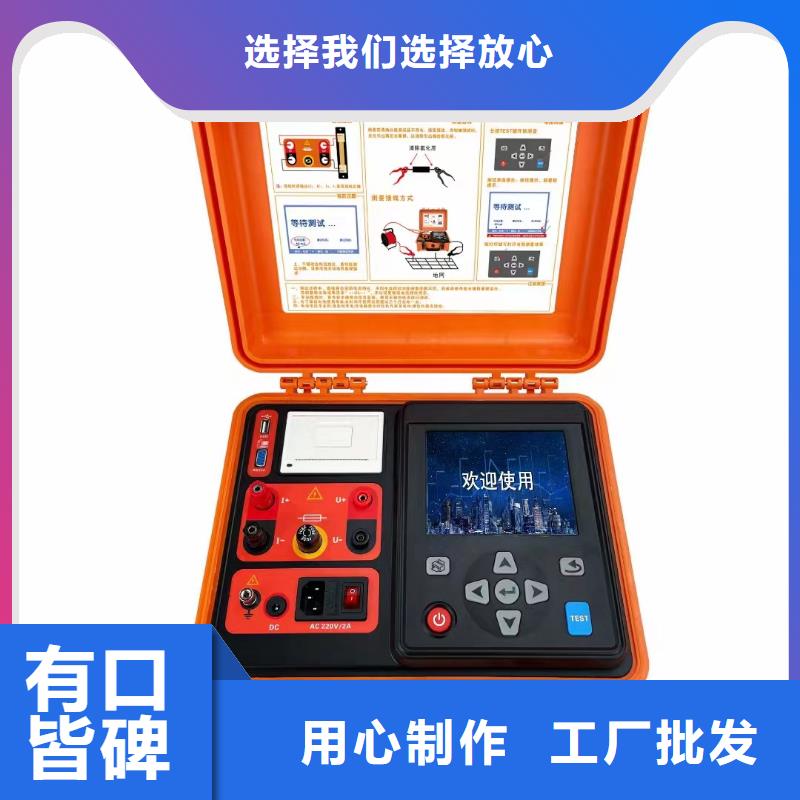

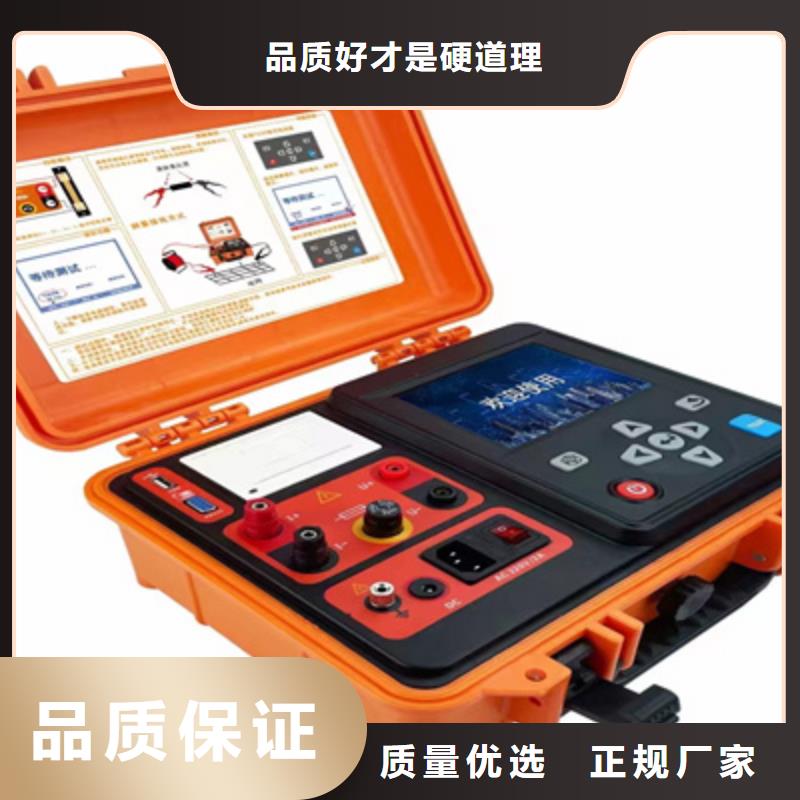

嘉興接地導通測試儀測試完畢后一定要先按復位鍵，方可關閉電源，再拆除測試線。6、測試過程中，禁止移動測試夾和關斷供電線路。三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。2、交/直流兩種工作方式，現場有無市電均可使用。3、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。4、保護功能完善，性能更可靠。 5、響應速度快，測量數據穩定，測試過程中自動刷新數據。6、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。7、不掉電時鐘及不掉電存儲器，可保存數據。8、熱敏打印機，高速、靜音。四、技術指標1、輸出電流：自動、10A、5A、1A、200mA、40mA、＜5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （＜5mA檔）1Ω～250Ω （40mA檔）100mΩ～50Ω (200mA檔)5mΩ～10Ω (1A檔)1mΩ～2Ω (5A檔)0.5mΩ～1Ω (10A檔)0～100KΩ （自動檔）4、準確度： 0.2％5、工作溫度：-10～40℃6、工作濕度：＜80％RH，不結露五、系統介紹 儀器面板見圖一圖一1、交流開關：選擇交流工作方式，執行開機/關機操作。（打開交流開關時，請確保直流開關處于關閉狀態）。2、交流電源插座：儀器外接電源接口，需接入AC220V，50HZ電源。3、直流開關：選擇直流工作方式，執行開機/關機操作。（打開直流開關時，請確保交流開關處于關閉狀態）。4、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。5、I＋、 I- ：電流輸出端子，I＋為輸出電流正，I-為輸出電流負。6、V＋、V- ：電壓輸入端子，V＋為電壓線正，V-為電壓線負。7、接地柱：儀器接地，保護設備及人身。8、打印機：微型打印機，打印輸出測試數據。

嘉興接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

<嘉興>天正華意電氣設備有限公司 智能型接地引下線導通測試儀2023已更新(今日/內容)

嘉興接地導通測試儀由于本測試儀原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。測試儀及手冊上的 “ ”危險標志，使用者必須依照指示進行操作。二.簡介TH-3050接地導通電阻測試儀又名微歐計、歐姆計、直流接地電阻測試儀，采用微處理機技術，四線法測試，精密可靠。是檢測設備外殼、避雷帶、地梁、構造、機柜、鋼筋、水管、窗戶、護欄、散熱器、流水線等對象的金屬構件之間等電位聯結質量的專用儀表，也可以測量各種電氣設備與地網地極間的連接導體的電阻，變壓器直流電阻，還可以測量開關、插座觸點的接觸電阻、線圈、金屬導線、焊接點等低值電阻。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。還具備測量直流電壓和交流電壓功能。TH-3050接地導通電阻測試儀由主機、監控軟件、測試線、通訊線等組成。主機大屏LCD顯示，一目了然。

<嘉興>天正華意電氣設備有限公司 智能型接地引下線導通測試儀2023已更新(今日/內容)
<嘉興>天正華意電氣設備有限公司 <嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀 電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。在電力設備的長時間運行過程中，接地引下線連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前必須認真閱讀本手冊。2、儀器使用避開雨淋、腐蝕氣體等場所。3、儀表應避免劇烈振動。4、對儀器的維護、調試應由專業人員進行。5、測試完畢，復位后再關閉電源，拆除測試線。6、在測試過程中，禁止移動測試夾和切斷供電線路，以免發生危險。三、性能特點1、整機由高速單片機控制，自動化程度高，操作簡便。 2、采用高頻開關電源技術，輸出電流大。

嘉興接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大。　五、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。

<嘉興>天正華意電氣設備有限公司
智能型接地引下線導通測試儀2023已更新(今日/內容)

嘉興接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監

<嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監

智能型接地引下線導通測試儀2023已更新(今日/內容) <嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀 測試電表箱與接地與下線之間的等電位電阻值。4．直流電壓測試輸入儀表直流電壓不能超過1000V。測量直流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“DC”符號）切換到直流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測體的正極，黑測試線與COM端(P2)相連另外一端接被測體的負極，LCD顯示實時直流電壓值。5．交流電壓測試輸入儀表交流電壓不能超過750V。測量交流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“AC”符號）切換到交流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測的火線，黑測試線與COM端(P2)相連另外一端接被測的零線，LCD顯示實時交流電壓值。6．背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。7．報警設置開機后，短按“ ”鍵，開啟、關閉報警功能。短按“SET”鍵可以設置電阻報警值，按“ ”鍵移動光標，通過按“ ”或“ ”鍵改變當前數字大小，，再按“SET”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表顯示 符號，并發出“嘟--嘟--嘟--”報警聲。

嘉興接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<嘉興>天正華意電氣設備有限公司
智能型接地引下線導通測試儀2023已更新(今日/內容) <嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、注意事項1、在測試完成后拆線前，一定要按復位鍵，方可進行拆線。2、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。3、測試夾與的被測品引出端連接時，要注意引出端長期裸露在空氣中，引出端的表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。九、儀器成套性直流電阻測試儀主機 一臺專用測試線 一套三芯電源線 一條保險管10A打 印 紙 兩支兩卷使用說明書 一本合 格 證 一張保 修 單 一張接 地 線 一條標 準電 阻 一個裝 箱 單 一張十、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

智能型接地引下線導通測試儀2023已更新(今日/內容)

嘉興接地導通測試儀（注意：應先按復位鍵，再斷電拆線，否則將有可能導致人員觸電。）3、時間設置在開機界面中，按循環鍵將光標移動到修改時鐘，如下圖：按選擇鍵可進入時鐘修改和查詢界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據，按復位鍵保存并退出。4、數據查詢在開機狀態下按循環鍵將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢數據界面。此時按選擇鍵上翻記錄，按確認鍵下翻記錄，按復位鍵退出查詢界面。在初始界面按選擇＋復位，清空所有存儲的測試數據。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換。

<嘉興>天正華意電氣設備有限公司 智能型接地引下線導通測試儀2023已更新(今日/內容)

嘉興接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變為“0”繼續循環） ，當變為5之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變為“.”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變為全部反顯，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

<嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀須知感謝您購買了本公司的接地引下線導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表都應注意。出于您的考慮，請僅使用隨設備所附帶的導線和配套附件(符合IEC61010-031(2002) 標準)。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。測試前請先確保被測試品不帶電。測試過程中，嚴禁接觸被測試品及正在測試的回路。確認測試線與儀表及被測物之間已緊密連接。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。不能觸摸輸出插孔，以免觸電。注意本儀表面板及背板的標貼文字及符號。請勿將儀表長時間放置在高溫潮濕、日光直射的環境下。拆卸、維修以及使用本儀表，都必須由有授權資格的人員操作。請勿在易燃性場所測試，火花可能引起爆炸。儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。儀表長時間放置不使用，請每2個月給電池充電一次。僅使用生產商所提供的電源適配器或電池組，它們具有特定等級。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊上的符號“ ”是危險標志，使用者必須依照指示進行操作。儀表及手冊中的符號“ ”是極其危險標志，使用者必須嚴格依照指示進行操作。

<嘉興>天正華意電氣設備有限公司 智能型接地引下線導通測試儀2023已更新(今日/內容)
智能型接地引下線導通測試儀2023已更新(今日/內容) <嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

<嘉興>天正華意電氣設備有限公司

嘉興接地導通測試儀標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、注意事項1、在測試完成后拆線前，一定要按復位鍵，方可進行拆線。2、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。3、測試夾與的被測品引出端連接時，要注意引出端長期裸露在空氣中，引出端的表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。九、儀器成套性直流電阻測試儀主機 一臺專用測試線 一套三芯電源線 一條保險管10A打 印 紙 兩支兩卷使用說明書 一本合 格 證 一張保 修 單 一張接 地 線 一條標 準電 阻 一個裝 箱 單 一張十、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

嘉興接地導通測試儀儀表將自動關機，需重新按“”鍵開機方可切換為電池供電。開機后默認進入測試界面，按“”返回鍵即可回到菜單界面。開機無操作約10分鐘后，儀表將在30s后自動關機。在電池電量低的時候，顯示“”符號，儀表將自動關機，請及時充電。開機后顯示界面如下（測試界面）：（2）主菜單開機后，按“”返回鍵至主菜單界面，主菜單分為“測試”、“記錄查詢”、“系統設置”。（3）系統設置在主菜單界面中按“”或“”鍵選擇“系統設置”項，點擊“”確認鍵進入系統設置界面。系統設置分為“中英文切換”、“亮度設置”、”連續測試“、“藍牙設置”、“固件升級”、“時間設置”、“關于”項。中英文切換：按“”鍵切換中文模式或英文模式。亮度設置：按“”鍵可切換高、中、低三種亮度。連續測試：按“”鍵可選擇使能（開）或禁用。藍牙設置：按“”鍵可選擇使能（開）或禁用。固件升級：按“”鍵可進入固件升級界面，當需要升級固件時，請聯系廠商提供升級所需固件，升級方法后文有詳細說明。時間設置：按“”鍵可進入日期時間設置，按“”或“”鍵移動光標，按“”或“”鍵改變數字大小，按“”鍵確認。關于：為儀表結構說明、測試接線示意圖。（4）測試開機默認進入測試界面，也可以在菜單界面選擇進入。在測試界面內可通過按“”或“”鍵移動“”光標到需要修改的參數位置，按“”或“”鍵修改對應項的參數。長按“”鍵約2秒開始測試。連續測試模式：該模式下開始測試后不會主動停止測試，需短按“”鍵停止測試，停止測試時自動保存當前結果，
