焦作水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家

焦作水內冷發電機絕緣測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家

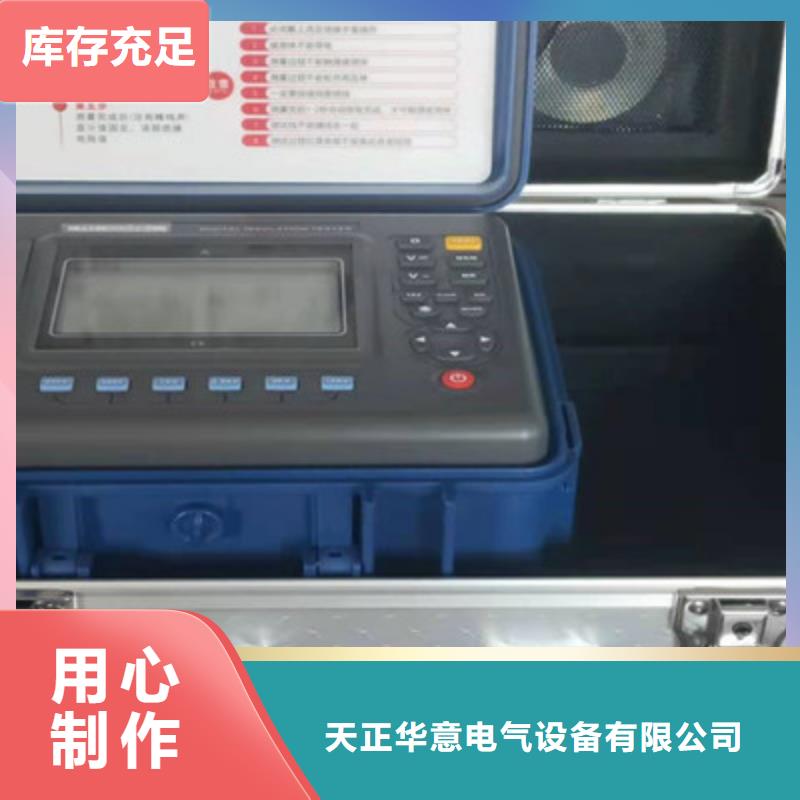

焦作水內冷發電機絕緣測試儀 衷心感謝您使用本公司的產品，您因此將獲得本公司的技術支持和服務保障。二、本使用說明書適用于水內冷發電機絕緣電阻測試儀三、當您在使用本產品前，請仔細閱讀本使用說明書，并妥善保存以備查考。四、請嚴格按說明書要求步驟操作，使用不當可能危及人身。五、在閱讀本說明書或儀器使用過程中如有疑惑，可向我公司咨詢。緣測試儀水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。抗干擾能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。

<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家
<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家

焦作水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

焦作水內冷發電機絕緣測試儀 工作原理（低壓屏蔽法原理）低壓屏蔽法適于匯水管對地弱絕緣的電機，其接線如圖1所示。將匯水管經毫安表1接至高壓試驗變壓器BS高壓側繞組的尾端，微安表2串接BS高壓側繞組的尾端而接地，這樣便將流經水管的電流Ik和加壓相對地及其它兩相絕緣泄流Ix分開，和空冷或氫冷電機一樣可以從泄流值判斷定子絕緣的狀態。用低壓屏蔽法接線時，由于微安表2與匯水管的對地電阻R3相關聯，微安表上讀數I’X實際小于Ix，故準確地得到泄流Ix的數值，需經下式換算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表內阻；R3——匯水管對地絕緣電阻。R3可在通水情況下，試驗接線完成后，用萬用表測量得到，正、負極性各測一次取其平均值。測量時需將微安表2暫時斷開，以免燒壞表頭和測值偏小。又由于通水試驗時，產生極化電勢，因而在未加壓前微安表里就有指示， 這時可接入一大小相等方向相反的電勢進行補償，其具體方法如圖1中的虛線方框圖所示，調整Rb的大小，使用微安表2指示為零，即達到全補償的目的。D—高壓二極管；R—限流電阻，1歐/伏 1、2—運行中使用的進出水閥門；C1—穩壓電容，約1微法；V—靜電電壓表 3、4—充洗用的進出水閥門； C2—抑制交流分量的電容；R2—水電阻 5.—壓力計；6—匯水管；L—抑制交流分量的電感 7.—定子繞組Ra、Rb—100千歐和500千歐電位器； K1、K2—開；DC—1.5伏干電池； 為減小雜散電流影響，微安表2的接地端須直接和發電機外殼連接。實測經驗表明，試驗時提高水質，不僅可以減小試驗設備的容量，而且可使直流電壓波形得到改善。

<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家

焦作水內冷發電機絕緣測試儀面板如圖4-1所示。1.液晶顯示屏：320X240點陣LCD液晶顯示屏，顯示各種設置參數、試驗狀態、結果、提示信息等內容。主要顯示界面，如圖4-3～4-7所示。2.打印機：針式打印機，用于將試驗結果打印輸出。3.電源開關：此開關順時針方向旋轉為“開”，電源接通，綠燈亮。反之為關。4.計時按鈕：黃色，定時器觸發按鈕，按下此按鈕后計時器從零開始計時。5.高壓接通按鈕指示燈：紅色，帶指示燈按鈕。用于接通高壓并指示高壓通狀態。在綠燈亮的狀態下，按下紅色按鈕，應紅燈亮綠燈滅，表示高壓回路接通，此時可升壓。如按下紅色按鈕紅燈亮綠燈仍亮，且松開按鈕紅燈滅綠燈亮，表示機內保護電路已觸發，此時必須關機檢查試驗裝置，排除故障后，再開機進行試驗。6.高壓關斷按鈕指示燈：綠色，帶指示燈按鈕，用于關斷高壓并指示高壓斷狀態。此綠燈亮，表示電源已接通及高壓斷開。在紅燈亮狀態下按下綠色按鈕，紅燈滅綠燈亮，高壓回路切斷，控制箱關斷輸出。7.設置/調壓旋鈕：系一多功能控制桿，用于設置參數和調節電壓。可對它進行旋轉和按動操作。其中按動分為短按和長按，“短按”為選擇確認或切換功能，“長按”為退出功能；“旋轉”為切換選擇、參數調整或升降壓功能。視不同屏顯界面，該旋鈕操作功能略有差異，可參照屏顯提示操作。B. 背板如圖4-2所示。8.接匯水管端子：用來測量匯水管內電流，配有專用連接線。9.接地端子：此接地端子應與倍壓筒接地端子、發電機定子繞組（非試驗兩相）的接地端聯接為一點后再與主接地網相連。10.高壓測量輸入插座：用于將高壓電壓取樣及泄漏電流信號輸入至控制箱。聯接時只需將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆線時只需逆時針轉動電纜插頭即可。11.高頻輸出插座12.高頻輸出插座：用于將控制箱內部產生的中頻可調電壓輸出。使用專配的裝有快速聯接插頭的電纜連接至高壓發生單元底部的高頻輸入插座（內部連接至中頻變壓器的初級繞組）。（聯接方法參照11所述。）13.電源輸入插座：裝置工作電源輸入插座。電源類型：AC 380V±10％，50/60Hz，三相。供電電源線截面積應不小于4mm2。使用隨機配備的含專用插頭的電源線。

<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家

焦作水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家
<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家

焦作水內冷發電機絕緣測試儀注意事項及其它請注意，L為高壓端！E為地端必需接大地！ 四、操作方法開機進入初始設置畫面（圖一）初始設置畫面（圖一）4.1 測量圖標 處于選中狀態，下面顯示5.0KV表示測量電壓。1）按增大，減小鍵 增大/減小測試電壓2）按功能鍵在可以使 測量圖標 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態3）按確定鍵1秒以上，啟動測量，顯示測量畫面顯示測量畫面5.0kV 表示測試電壓 500G 表示測量的瞬時值表示測量過程中的時間 表示測量15秒 的數值01表示測量1分鐘 的數值10’表示測量10分鐘 的數值DAR 吸收比DAR ＝ R60s/R15s PI 極化指數 PI ＝ R10m/R60 4）測量過程按確定鍵，測量結束，顯示放電畫面（放電畫面639V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等待放電完畢，建議用戶對試品進行人工放電。5）放電完畢之后，進入測量結果存儲畫面（圖四）測量結果存儲畫面（圖四）其中2014-09-10 為當前存儲日期其余左半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[000] ：表示測量數據存儲的序號按功能鍵在可以使 存儲 退出 000 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按確定鍵回到初始設置畫面[000] 處于選中狀態時候，按功能鍵在可移動選中的位，按增大，減小鍵修改序號。4.2當存儲圖標 處于選中狀態1）按確定鍵，進入查看存儲數據畫面（）左半部分數據與測量畫面一樣，請參考顯示測量畫面（ 表示測量序號4）按增大，減小鍵使處于選中狀態，右邊顯示此序號的數據5） 按功能鍵 翻頁6）按確定鍵 回到初始設置畫面（圖一）4.3當設置圖標 處于選中狀態1） 按啟/停鍵，進入設置畫面（圖七）設置畫面（圖七）2）按功能鍵使 時間 聲音 參數 序號 語言 退出循環處于選中狀態。3）按增大，減小鍵 改變相應的設置4）按確定鍵 回到初始設置畫面4.5當時鐘圖標 處于選中狀態1） 按啟/停鍵，進入時鐘調整畫面時鐘調整畫面（圖八）2）按功能鍵使 退出 設置 時鐘數字循環處于選中狀態。3）按增大，減小鍵 改變相應的設置4）30℃為當前溫度，不需要修改。5）按確定鍵 回到初始設置畫面

<焦作>天正華意電氣設備有限公司 焦作發電機通水直流耐壓測試儀-實力廠家 <焦作>天正華意電氣設備有限公司

焦作水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

焦作水內冷發電機絕緣測試儀電池充電本機外配專業充電器。給本機充電，充電一般在市電充至3小時充滿。電池充滿的標志是充電器上的紅燈變成綠燈。開機測試前，觀察本機電池能量是否滿足，開機界面有電池狀態顯示，電池欠壓時顯示半格電，嚴重欠壓時顯示閃爍，并付有風鳴器叫聲。此時要給儀器及時充電，充滿電后才能使用。五、注意事項1、確認接線無誤（注：測試線禁止拖地）后開機測試，“高壓輸出”燈亮表示有高壓輸出，此時嚴禁碰觸高壓線！測試過程中嚴禁拔插測試線或是短接輸出，以免危及人身和損壞儀器。2、使用儀表內部電池測量時顯示暗淡或開機不顯示，表示電池電量不足，應及時關儀器并充電。注意：測試顯示電壓超出選擇的額定電壓很大時，并長時間不能穩定時請不接負載測試看電壓是否正常。如果還不正常請充電，充電充滿再次空測試電壓，電壓正常便是電力不足及時充電。3、長期不使用儀表時應定期對電池充電（一個月一次）。不使用時和充電時要關儀器。4、儀表存放于干燥，無塵、無腐蝕性氣體的環境中。5、測試大容量容性負載時，試驗完要保證有足夠的放電時間，放電完畢后方可拆卸測試線。（特大容性負載放電超過1分鐘）6、儀表未接被試品時測得的絕緣電阻顯示值一般達到T級（1T＝1000G），此值一般是隨機無窮大值，如同測試空氣，不具備實際意義。7、若儀表出現故障，應請專職維修人員或寄回本公司修理，不得自行拆開儀表，否則造成的損失我公司不予負責。( 特別注意：測試過程中不要接觸高壓輸出線，測試線接好后方可開機測試。切忌輸出高壓時將測試輸出線短接。)六、隨機附件：測試線三根，充電器一個，說明書一份，合格證一張本儀器保修三年，終身維修
